电缆线路敷设施工工艺
1准备工作
1.1人员组织
序项目单位数备注
1 施工负人 1 组织管理
2 技术主人 1 技术管理
3 安全员人2-3 安全防护
4 信号工人若干实际确定
1.2工机具
序名称规单数备注
1 电缆支架副 1
2 兆欧表500V 块 1
3 杠棒块 5
4 绳索Φ根 3
5 信号小工套 2
6 汽油喷灯个 1
7 万用表块 1
8 钢据把 1
1.3材料
序名称规单位数备注
1 毛笔个 1
2 封端个若干根据实际
3 黑胶 3
4 红漆kg 2
5 电缆若干
6 机油kg 1
2操作程序
2.1工艺流程
图4.4.1电缆敷设工艺流程图
新建山西大同采煤沉陷区国家先进光伏示范基地左云县东周窑5万千瓦项目 电缆敷设施工方案 诺斯曼能源科技（北京）有限公司 施工单位（章） 2016 年,4—月
编写：________________ 审核：________________ 批准：________________ 年月日年月日年月日
1、施工范围： 本施工工艺适用于新建山西大同采煤沉陷区国家先进光伏示范基地左云县东周窑5万千瓦项目电缆敷设。 2、编制依据： 2.1 工程图纸 2.2〈〈电气装置安装工程质量检验及评定规程》DL/T 5161-2002 2.3〈〈电气装置安装工程电缆线路施工及验收规范》(GB50217 — 2007) 2.4〈〈电气装置安装工程接地装置施工及验收规范》(GB50217-2007 ) 2.5〈〈电力建设安全健康与环境管理工作规定》国家电网工[2003]168号 2.6〈〈电力建设安全工作规程》DL5009.1-2002 2.7〈〈工程建设标准强制性条文》 (电力工程部分)2006版 3、施工准备： 3. 1技术准备： 3. 1 . 1施工图准备： A. 电缆支架布置： 认真审阅图纸，结合现场实际情况，将设计不合理地方及时提出来。电缆敷设工艺的好坏，与 电缆布置是否合理，有很大关系。如果通道不合理，势必造成敷设混乱，交叉多，甚至堵死通道， 致使电缆敷设无法正常进行 电缆敷设前，电缆桥架层间防火隔板应按设计进行安装，并经检查验收合格后，方可进行电缆 敷设。 B. 电缆敷设图 仔细查看，确认设备位置，查看电缆的最佳途径，确保准确、到位，并查看电缆管是否有漏埋， 或者型号和电缆是否匹配。并对图纸与现场、尤其是其他专业配合的时出现的问题，及时反映，并 应有书面见证材料。 C. 电缆清册及节点图 认真校对清册中每根电缆，必要时，要进行现场实际测量。 3. 1. 2技术资料准备： 对施工图纸中的设计问题，及时以设计变更单及工程联系单的形式反馈到施工第一线，特别是 设计接口问题尤应引起注意。 3. 1 . 3编制敷设计划：
连云港市花果山景区生态停车场照明设施工程 电 缆 敷 设 施 工 方 案 编制：许策 审核：王永栋 批准：卢小清
目录 （1）施工组织方案 （2）项目管理组织机构 （3）施工技术人员组织及安装人员配备情况（4）施工的质量保证措施 （5）施工工期及进度保证措施 （6）施工安全保证措施 （7）确保文明施工的技术组织措施 （8）施工安装调试方案
（1）施工组织方案 (一)电缆施工前的技术准备工作 1．电缆施工图。与电缆安装施工有关的设计施工图包括：设计说明、电气系统图、施工平面图、施工断面图、电气互连接线图和电缆清册。 （1）设计说明。从设计说明中，可以了解工程的输配电过程、输配电线路及敷设方式的概况，对看懂全阅电缆施工图具有指导性作用。 （2）电气系统图。与电缆施工有关的电气系统图包括高压变配电系统图、低压配电系统图、动力配电系统图和照明配电系统图。在系统图上，一般都标注有电缆的末端位置；电缆型号、规格和敷设方式；电缆回路编号。 （3）施工平面图。在施工平面图上，指明了电缆敷设的具体路径，包括室外电缆施工平面图和室内电缆施工平面图。施工中，应严格按设计施工图中规定的路线施工。 （4）施工断面图。施工断面图也叫施工详图。常见的详图有：直埋地沟电缆敷设详图，地沟支架及电缆敷设详图，竖井内电气详图等。 （5）电气互连接线图。电气互连接线图是反映电气设备（或部件、元件等）与电气设备（或部件、元件）之间的电线或电缆连接关系及接线的电气图纸。在互连接线图上，表述了设备之间联系电缆的型号、规格、敷设方式及回路编号，是电缆敷设（尤其适于控制电缆）的指导性图纸，其作用相当于电气系统图和电气接线图。 （6）电缆清册。电缆清册也称电缆表，它以表格型式反映了建筑区内全部电力电缆和控制电缆；在清册中表明每根电缆的编号、型号、截面、起讫点及长度，用于与其它电缆施工图核对，指导电缆工程施工；同时，电缆清册也可作为施工图预算和施工及用料订购计划的参照或依据。 2．电气安装标准图集。电气安装标准图集是电气设备、部件、元器件及材料安装施工的标准做法图集。遵守国家颁布的有关电气安装图集和地方及设计单位自行编制的电气安装图集。 3．制定电缆工程的施工方案。在施工方案上，除阐述技术措施和质量要求外，还应阐述安全注意事项。 电缆工程的施工技术措施主要包括：电缆敷设方法、电缆头的做法及对环境条件的要
电力电缆敷设方法 电缆的分类、电力电缆的选用、电缆的质检、电缆敷设前的准备工作、电缆的敷设工序、直埋电缆的保护措施、电缆的地下埋设要求等; 1、电缆如何分类？ （1）电缆按其用途可分为电力电缆、装备用电线电缆和电信电缆等。 （2）电力电缆按其绝缘类型可分为： 油浸纸绝缘、塑料绝缘、橡皮绝缘、气体绝缘和新型缆等。 （3）在电气安装工程中，习惯上将电缆分为两大类，即电力电缆和控制电缆。 1）输配电的电缆，称为电力电缆；电力电缆按其电压等级可分为中、低压电力电缆和高压电缆。 通常把35kV及以下电压等级的称为中、低压电缆，而110kV及以上电压等级的电缆称为高压电缆。 常用的电力电缆为塑料绝缘电力电缆。 2）用在保护和操作回路中来传导电流的电缆，称为控制电缆。 2、电力电缆的选用通常从哪几个方面考虑？ （1）电力电缆品种的选择：根据环境条件、敷设方式、用电设备的要求和产品技术数据等因素的不同选择合适的型号。 （2）电力电缆额定电压的选择：按线路的电压等级选择电缆的额定电压。 （3）电力电缆导线截面的选择：在考虑到与保护装置相配套、长距离传输时的电压损失以及将来发展的需要等前提下，根据要求的传输容量，按产品额定载流量进行导线截面选择。 （4）电力电缆保护层的选择：根据电缆使用环境正确选择电缆保护层，才能保证电缆的正常使用寿命。 3、电缆的质量检查验收有哪些要求？ 电缆到达现场后，建设单位、监理单位、施工单位、供货商等有关人员应及时进行检查验收。验收时应按下列要求进行： （1）电缆型号、规格、电压等级、长度等是否符合订货要求。 （2）材质证明资料是否齐全。 （3）电缆的外包装是否符合国家标准要求，产品标签应标明型号、规格、标准号、厂名和产地。 （4）电缆外皮上的标志是否齐全。 （5）检查电缆外皮是否受到损坏，封端是否严密。当外观检查有怀疑时，应进行潮湿判断或试验。 检查完毕，并确认符合验收条件时，应办理验收手续，方可使用。 4、电缆敷设前的准备工作有哪些？ （1）检查电缆通道：在敷设电缆前，应把电缆所经过的通道进行一次检查； （2）制订电缆敷设方案：在复杂条件下用机械敷设大截面电缆时，应进行施工组织设计。 5、电缆的敷设工序是什么？ 电缆的提领→电缆盘的架设→电缆的检查→电缆的敷设 6、电缆的敷设有哪几种方法？ （1）机械拖放敷设；（2）机械牵引敷设；（3）人工敷设。 7、电缆的敷设方式有哪几种？ 主要有沿电缆桥架敷设、管内敷设、电缆沟（或隧道）内敷设、地下直埋等。 8、直埋电缆的保护措施有哪些？ （1）机械损伤：加电缆导管；（2）化学作用：换土并隔离（加陶瓷管）； （3）地下电流：加套陶瓷管或采取屏蔽；（4）振动：用地下水泥桩固定； （5）热影响：用隔热耐腐材料隔离；（6）腐殖物质：采取换土或隔离； （7）虫鼠危害：加保护管等。 9、电缆地下埋设应注意什么？
电力电缆施工方案及技 术措施 集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-
电力电缆施工方案及技术措施 1.2、编制依据 《电气装置安装工程电缆线路施工及验收规范》GB50169－92《电气装置安装工程电气设备交接试验标准》GBS（）15－gi。《建筑电气安装工程质量检验评定标准》GBJ30－88。公司《质量保证手册）、《质量体系程序》及其支撑性文件。 2.1施工方法和质量要求 2.2.1电缆出库：电缆出库应根据施工图认真核对需出库电缆的规格、型号、数量是否符合设计要求，且应标示清楚。电缆盘外观完整无损，合格证等产品文件齐全。对由多根电缆缠绕在同一个盘上的电缆盘，应记录其内外层电缆的长度和缠绕次序，以利于合理安排敷设。 电缆出库运输过程中，采用机械吊装和运输，严禁将电缆盘直接由车上推下，同时电缆盘不应平放运输和贮存。短距离的运输可采用滚动电缆盘的方法。但必须顺着电缆盘上的箭头指示或缠紧方向滚动。 电缆出库后应集中分类存放，尽可能存放在开始敷设电缆处的附近。盘间留有通道，存放处不得积水。 2.2.2电缆敷设前建筑工程应具备的条件：电缆沟、隧道、竖井、人孔等处的地坪及抹面工作结束。 电缆夹层、电缆沟、桥架内的施工临时设施模板、建筑废料已清理干净。施工用道路畅通盖板齐全，电缆沟排水畅通，电缆夹层门窗安装完毕。 2.2.3电缆敷设前电气专业应具备的条件：
a、电缆的起点及终点设备已安装完毕，位号标识准确清楚。 b、电缆敷设表编制完毕，表册中应标明每根电缆使用的电缆盘号，敷设的先后次序， c、敷设次序应是先远距离，后近距离。根据设计和电缆的实际情况，合理安排，避免浪费和接头。 d、技术交底和安全技术交底已做完，并存记录卡。 e、当电缆沿桥架敷设时，若没有人行通道应事先沿全长搭设脚手架，绑扎牢固。 f、辅助材料供货到位，如电缆扎带、电缆标牌、电缆标志桩等。电缆的电气绝缘已检查，试验项目包括下列内容： ①测量绝缘电阻，即测量各电缆线芯对地或对金属屏蔽层和线芯间的绝缘电阻。1）电压为6－10KV的交联聚乙烯绝缘电缆不小于1000兆欧。2）电压为6KV的聚氯乙烯绝缘电缆不小于60兆欧。3）电压为IKV的聚氯乙烯绝缘电缆不小于40兆欧。4）电压为0.5KV的聚氯乙烯绝缘电缆不小于30兆欧。 ②直流耐压试验及泄露电流测量（其试验要求见GB50150－91） a、敷设电缆使用的电线滑车（滚轮），牵引设备已安装到位，电缆滑车每3米1个，以电缆不拖地为原则。大规模敷设电缆时，事先应准备好广播器材，对讲机、半导体、喊话器等。 b、针对敷设电缆时的具体情况，技术人员和施工负责人应编制出劳动力分布图，指明每个关键部位的负责电工及所需人数，责任到人，在技术交底时予以公布。 2.2.4桥架内电缆敷设a安装质量要求：
室外强、弱电电缆敷设安装施工方案 1.工程概述 1.1．工程简述 本工程为中国人民解放军92261部队雷达三旅一营室外附属工程内的一项主要工作内容， 工程地点在陵水县，工程量属于小型工程，包括给旧电缆改线和敷设新电缆线两个工作内容。 1.2.工程特点及施工条件 1.本工程所在地场地目前已经投产使用，地下管线较多，和原施工的管线交叉和接口比较 多。 2、生产与施工同时进行。 1.3.场地条件 现场交通便利，水电可以从附近接入。 2.编制依据及原则 2.1．《招标文件》（JWZB-2008-64） 2.2．工程设计施工图纸。 2.3. 现行国家、省、市工程建设有关文件 2.4.《建筑安全生产监督管理规定》 2.5.《建设工程施工现管理规定》 2.6.《施工现场临时用电安全技术规范》 2.7.《建筑电气工程施工质量验收规范》GB50303-2002 3.施工部置
3.1 施工准备 3.1.1、技术准备 a、针对本工程特点，编制施工预算、工料分析、作业计划。 b、编制作业指导书、技术、安全、质量交底。 b、提出半成品加工及材料需用量计划，并按计划选定合格产品。 3.1.2 现场准备 a、组织技术及施工人员熟悉现场地形地貌及障碍物。选择好施工最佳路线。 b、水、电箱架设到位，搭建必要的保管房、工具房、办公室、职工宿舍等，作好现场排水工作。 c、设置周转料具等位置，设置合理、正确、搞好文明施工、创建安全文明工区。 3.2. 劳动力需用计划 考虑本工程为超常施工及施工质量、工期进度、安全生产、施工方案等生产要素，本工程计划施工人员20人；其中电工6人，焊工2人，起重工1人，机操工1人，力工10人。 4 施工进度计划 5.电缆敷设施工技术措施 1、施工准备 1.1设备及材料要求： 1.1.1所有材料规格型号及电压等级应符合设计要求，并有产品合格证。 1.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。 1.1.3电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。 1.1.4各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。 1.1.5其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、

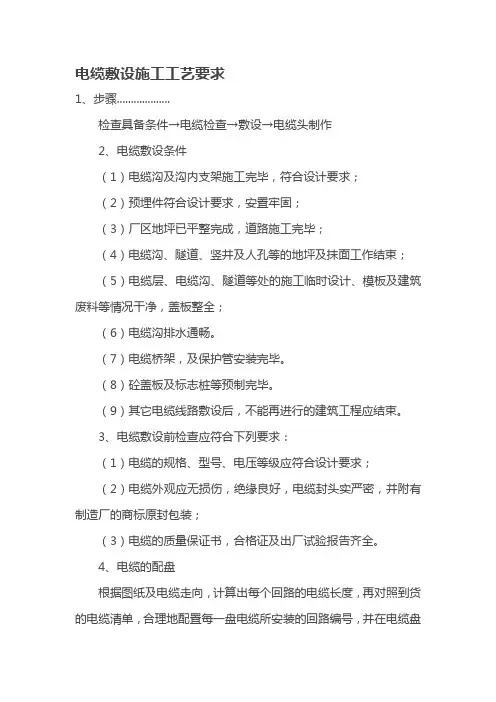

电缆线路安装施工工艺方法 1、安装程序 熟悉图纸→定位放线→电缆支架、桥架安装、保护管敷设→支架接地→质量检查→电缆敷设→绝缘测试→电缆头制安→质量检查 2、外观检查 2.1产品技术文件应齐全； 2.2电缆型号、规格符合要求；电缆外观不应受损伤； 2.3电缆封端应严密； 2.4电缆绝缘良好。 3、电缆桥架、托架安装 3.1电缆托架和桥架应采用规范厚度的镀锌钢材，弯头连接件等采用厂制品； 3.2桥架安装应横平、竖直，无扭曲变形，内壁应光滑无毛刺，线槽连接应连续不断，每节线槽固定点不少于2个；在转角和分支处和端部均应有固定点。 3.3在桥架切割后，切割处应平整处理，并在2h内冷镀锌一层； 3.4桥架经过建筑物变形缝时，应采取补偿措施，线槽、桥架本身应断开，槽内连接板连接；保护地线、电缆等均应有补偿余量； 3.5桥架内敷设接地线，保证全长良好的电气通路； 3.6连接螺栓螺母向外。 3.7电缆桥架的托臂间距，水平方向不宜小于1500mm，垂直方向不宜小于1000mm。 4、电缆保护管加工敷设 4.1电缆管采用热浸镀锌钢管，管口和内壁光滑，端口需做成倒喇叭口； 4.2穿线管弯曲半径不小于管外径的10倍，且不小于所穿电缆的最小允许弯曲半径；4.3穿线管、较长时采用过渡接线盒便于抽线； 4.4钢管暗敷设，两端口要密封紧密，防止进杂物； 4.5暗配管采用套管连接时，套管长度不小于管外径的2.2倍； 4.6钢管丝接时，管箍两端必须焊接地跨接线，明装钢管，跨接线采用专用接地线卡子； 4.7穿线后钢管、管口必须密封，防止水流进入。 5、电缆敷设
5.1电缆安装采用滚筒及支撑架； 5.2电缆敷设前，必须进行绝缘试验； 5.3电缆应从盘的上端引出，不应使电缆在支架上及地面磨擦拖拉，电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤； 5.4电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌，电缆终端头、拐弯处、人井内，装设标志牌，应注明线路编号、起始、终止地点、型号及规格； 5.5电缆弯曲半径，应符合以下规定：聚氯乙烯绝缘电力电缆弯曲半径≥10D；交联聚氯乙烯绝缘电力电缆弯曲半径≥15D；多芯控制电缆弯曲半径≥10D；铠装电力电缆弯曲半径≥15D。注：D为电缆外径 5.6室内电缆沟支架内电缆垂直距离200mm以上，电缆敷设间距应符规范要求。 5.7电缆在桥架中敷设时，应排列整齐，每5至10m固定一点； 5.8直埋电缆过路或与其它管线交叉时，穿钢管保护，管口密封良好。在电压等级为1000V以下的直埋电缆中，最上层电缆埋深应不小于700mm，电缆过路时应穿钢管保护，钢管内径应不小于100mm，埋设深度应不小于1000mm，钢管用混凝土包封，包封厚度为150mm。在电压等级为1000V以上的电缆在直埋时，其埋设深度应不小于800mm； 5.9电缆进入构筑物或转弯处，应设置标志； 5.10电缆进入开关柜、设备机壳、电缆盒时，应采用铜质夹件来固定 5.11电缆与电机连接，管口至电机或其它设备处应采用金属软管保护； 5.12户外电缆管口应有防水弯。 5.13电缆应按下述各种使用范畴采取隔离措施：电力电缆（线电压大于1kV）；电力电缆（线电压小于1kV）控制电缆；直埋敷设的10kV及以下电力电缆之间或其与控制电缆之间的平行净距不应小于100mm，交叉净距不应小于500mm；直埋敷设的不同使用范畴电缆之间的平行（垂直）净距不应小于500mm。高压电缆与其它电缆最小间距应不小于500mm，其它不同使用范畴电缆的最小间距应不小于300mm。 6、电缆头制安 6.1电缆终端头与中间接头由熟悉工艺的人员进行； 6.2电缆头应采取加强绝缘、密封防潮、机械保护等措施； 6.3带金属层的电缆终端头必须装护层良好接地；
电缆敷设方式与代号 线管的代号及敷设方式 一、线管的代号 SC：焊接钢管 TC：电线管 PC：硬质塑料管 CT：电缆桥架 CP：金属软管 SR：钢线槽 RC：水煤气管 二、导线敷设部位： SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入的吊顶在敷设 BC:暗敷设在梁内 CLC：暗敷设在柱子内 WC：暗敷设在墙内 FC：预埋在地面内 CC：暗敷设在顶板内 根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注： 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 混凝土排管敷设：CE 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS
暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：F 另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR
电缆敷设施工工艺标准 （HFWX·QB/1-6-008-2004） l、范围 本工艺标准适用于10K V及以下一般工业与民用建筑电气安装工程的电力电缆敷设。 2、施工准备 2.1 设备及材料要求 2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。 2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。 2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。 2.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺，所有紧固螺栓，均应采用镀锌件。 2.1.5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、黑胶布、聚氯乙烯带、聚脂胶粘带等均应符合要求。 2.2 主要机具 2.2.1 电动机具、敷设电缆用的支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳千斤顶。 2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。 2.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。 2.3 作业条件 2.3.1 土建工程应具备下列条件： （1）预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。 （2）电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。 （3）电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。 （4）架电缆用的轴辊、支架及敷设用电缆托架准备完毕，且符合安全要求，电缆沿线照明照度满足施工要求。 （5）直理电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。 2.3.2 设备安装应具备下列条件 （1）变配电室内全部电气设备及用电设备配电箱柜安装完毕。 （2）电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，并检验合格。
电缆敷设安装施工方案与技术措施 1施工流程 施工准备→电缆桥架敷设→电缆敷设→绝缘测试→标志牌 2技术措施 1）施工前应对电缆进行详细检查，规格、型号、截面、电压等级均须符合要求，外观无扭曲、坏损等现象。 2）电缆敷设前进行绝缘测定。如工程采用1kV以下电缆，用1kV 摇表摇测线间及对地的绝缘电阻不低于10MΩ。摇测完毕，应将芯线对地放电。 3）电缆测试完毕，电缆端部应用橡皮包布密封后再用胶布包好。 4）电缆敷设机具的配备：采用机械放电缆时，应将机械安装在适当位置，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。 5）临时联络指挥系统的设置 a.线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。 b.高层建筑内电缆敷设，可用无线电对讲机作为定向联络，简易电话作为全线联络，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）。 6）在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱。 7）电缆的搬运及支架架设 a.电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松驰。 b.电缆支架的架设地点的选择，以敷设方便为原则，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。 3主要施工方法 1）电缆敷设
a.水平敷设 敷设方法可用人力或机械牵引。 电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。拐弯处应以最大截面电缆允许弯曲半径为准。电缆严禁绞拧、护层断裂和表面严重划伤。 不同等级电压的电缆应分层敷设，截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。 电缆转弯和分支应有序叠放，排列整齐。 b.垂直敷设 垂直敷设，有条件时最好自上而下敷设。土建拆吊车前，将电缆吊至楼层顶部。敷设时，同截面电缆应先敷设底层，后敷设高层，应特别注意，在电缆轴附近和部分楼层应采取防滑措施。 自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。 沿桥架或线槽敷设时，每层至少加装两道卡固支架。敷设时，应放一根立即卡固一根。 电缆穿过楼板时，应装套管，敷设完后应将套管与楼板之间缝隙用防火材料堵死。 2）挂标志牌 a.标志牌规格应一致，并有防腐功能，挂装应牢固。 b.标志牌上应注明回路编号、电缆编号、规格、型号及电压等级和敷设日期。 c.沿桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌，每2米挂一标志牌，施工完毕做好成品保护。感谢您的支持与配合，我们会努力把内容做得更好！
1.工程概况： 通化220KV集安变电站新建工程，全站电缆线路施工由吉林电力建设总公司集安项目部电气专业公司负责，包括全站电缆桥架安装、电缆管敷设、电缆敷设及接引、电缆防火与阻燃。 2.编制依据： 1. 电气装置安装工程质量检验及评定规程（DL/T5161.1-5161.17-2002） 2、《电力建设安全工作规程（变电所部分）》。 3、《电气装置安装工程电缆线路施工及验收规范》GB50168-92 4、工程建设标准强制性条文（电力工程部分） 5. 吉林省电力勘测设计院设计的施工图纸 3．主要工程量计划用量表 4.1技术准备 4.1.1学习图纸，进行图纸自检与会检，进行施工技术交底。 4.1.2特殊工种组织培训，进行上岗考核。 4.1.3对材料进行计算分析，提出材料计划。 4.1.4各种机械进行自检维修，试运转。 4.2工器具及材料准备。
5 6．劳动力计划：班长1人，电焊工2人，电工5人，力工20人 7．主要施工方法及技术保证措施： 7.1电缆保护管安装 电缆必须在电缆管中或电缆支架上敷设，电缆管的内径不应小于电缆外径的1.5倍，管壁厚度不应小于2mm。 7.1.1准备工作 7.1.1.1对施工图纸进行会审。 7.1.1.2按照施工图纸和现场情况，确定电缆管的位置、路径统计其品种规格、数量，然后进行备料。 7.1.1.3实测电缆管的长度、高度、转角位置及角度等参数。 7.1.1.4准备施工用的工器具。如工作台、管钳子、铁锯、液压弯管机等。 7.1.2电缆保护管的加工 7.1.2.1根据长度需要，合理搭配使用电缆管。 7.1.2.2弯管 a)钢管一般采用液压弯管机冷弯。 b)硬塑料管，一般应采用热弯。可用电热、热水，待弯曲部位加热呈柔软状态时，放在胎具内弯成形，为加速弯曲恢复硬化，可浇水冷却。 c)电缆管的弯曲半径，应符合所穿电缆弯曲半径的规定要求，一般情况下，弯曲角度不应小于90o，每根电缆管上的弯头不应超过2个，直角弯头不能多于2个。 7.1.2.3加工好的电缆管口，应磨光，使其光滑无毛刺，无尖锐棱角。
编号：SY-AQ-00747 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 电力电缆的敷设方式 Laying method of power cable
电力电缆的敷设方式 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管 理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关 系更直接，显得更为突出。 电力电缆的敷设方式有直埋敷设、穿管敷设、浅槽敷设、电缆沟敷设、电缆隧道敷设、空敷设等几种方式。从技术上比较，电缆隧道方式和电缆沟敷设方式是最佳的敷设方式，因为这两种方式便于电缆的施工、维护和检修。在一些发达国家的城市中，城市规划建设时，已考虑公用隧道。 实践证明公用隧道运行效果良好，大大减少了重复投资，避免了反复开挖路面，但初期投资巨大。在国内，由于各种因素的限制，这种敷设方式是较少的。相比而言，直埋敷设和浅槽敷设则是属于经济型的敷设方式，但不利于电缆的维护和检修，一旦遇到电缆故障，即使使用测试仪测出故障点，也要重新挖开电缆沟，极不方便。因此电缆敷设方式的选择，要结合实际情况，根据工程条件、环境特点、电缆型号和数量等因素，用发展的眼光，按照满足运行可靠性，便于维护的要求和技术经济合理的原则确定。
电力电缆的选型 常用的电力电缆有油浸电缆、聚氯乙烯绝缘电缆、交联聚乙烯电缆等，根据使用场合的不同，又延伸为不同种类的特种电缆。目前，随着生产技术和生产工艺的不断提高，交联聚乙烯电缆已成为使用最广的电缆产品。在电缆选型时，应根据使用的不同环境和条件，结合具体情况进行选择，如采用直埋和浅槽敷设方式时，应考虑使用加钢铠的电缆。 电缆截面积的选择 电缆截面积的选择，关系到投资多少、线路的损耗和电压质量、电缆的使用寿命等。如选用的电缆截面积偏小，会导致电压质量下降。线路损耗过大，严重的甚至电缆过热烧毁；截面积过大，则会使初期投资太高。因此应根据负荷预测结果，选择合适的截面积，使电力电缆满足最大工作电流下的缆芯温度要求和电压降要求，最大短路电流作用下的热稳定要求。由于负荷预测工作难度性高、准确性较低，因此，选择电缆截面积时，还要满足《城市中低压配电网改造技术导则》和《城市电力网规划导则》要求。
电缆敷设施工工艺 1 范围 本工艺标准适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。 2 施工准备 2.1 设备及材料要求： 2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。 2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。 2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘展无老化及裂纹。 2.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。 2.1.5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。 2.2 主要机具： 2.2.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、 大麻绳、千斤顶。 2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。 2.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。 2.3 作业条件： 2.3.1 土建工程应具备下列条件： 2.3.1.1 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。 2.3.1.2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无 积水。 2.3.1.3 电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。 2.3.1.4 放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。 2.3.1.5 直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖 板及砂子运至沟旁。 2.3.2 设备安装应具备下列条件 2.3.2.1 变配电室内全部电气设备及用电设备配电箱柜安装完毕。 2.3.2.2 电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。 3 操作工艺 3.1 工艺流程： →直埋电缆敷设→铺砂盖砖→回填土→埋标桩→ 准备工作→ →水平敷设 →电缆沿支架、桥架敷设→→挂标志牌 →垂直敷设 埋标桩→管口防水处理→剥麻刷油→挂标志牌 3.2 准备工作：
厂区电力工程及车间电缆、电线敷设 施工方案 编制：郑州市世源机电有限公司
一、工程概况 地点：宝丰金叶烟草有限责任公司 施工依据：设计图纸9302-300A-21；9032-300A-22；9030-308-22-10；9030-308-22-12X3；9030-308-22-3X3、国家施工规范、国家验收规范GB5030;GB50254;GB50168-92;GB50169 二、施工前准备工作及必备条件 1、施工人员安排: 班长 1人 电工 3人 辅助工 10人 2、技术准备 2·1认真熟识、审核施工图纸，领会设计意图，严格按照图纸要求进行电缆敷设； 2·2电缆必须报经监理进行严格的检验，合格后方可施工； 2·3针对工程情况，对施工班组进行技术交底； 2·4根据工程实际情况划分施工流水段，并以此为依据确定劳动力及材料需用量及施工人数； 3、施工人员必须具备的条件 3·1根据工程的实际需要培训操作工人，特殊工种操作人员必须持证上岗。 3·2熟悉施工图纸及施工现场环境。 3·3对电缆知识应相当了解,具有敷设电缆的施工经验。
4、机械、工具准备 4·1电缆敷设机、电缆支架及电缆轴、电缆滚轮、吊链、滑轮、尼 龙绳、钢丝绳； 4·2皮尺、钢锯、气焊工具、电工工具； 4·3对讲机、绝缘摇表、万用表。 5、劳动力准备 5·1劳动力实行专业组织，按不同施工部位来划分作业班组，提高操作的熟练程度和劳动生关率，以确保工程施工质量和施工进度。 5·2根据本工程阶段施工重点，相应调配劳动力，实行动态管理。 5·3各施工人员必须接受建筑施工安全教育，经考试合格后方可上岗作业、未经建筑施工安全生产教育或考试不合格者，严禁上岗作业。 5·4每日上班前，班组负责人必须集所辖全体人员，针对当天任务，结合安全技术交底内容和作业环境、设施、设备状况、本队人员技术素质、安全意识、自我保护意识以及思想状态，有针对性地进行班前安全活动交底，提出具体注意事项并跟踪落实，做好活动记录。 5·5严格按劳务用工政策法规进行施工用工管理。
电线、电缆线路敷设 (1)导线连接应符合下列要求。 1)导线在箱、盒内的连接宜采用压接法，可使用接线端子及铜（铝）套 管、线夹等连接，铜芯导线也可采用缠绕后搪锡的方法连接；单股铝芯线宜采用绝缘螺旋接线钮连接，禁止使用熔焊连接。 2)导线的电器具端子间的连接。 a.单股铜（铝）芯及导线截面为2.5mm2及以下的多股铜芯导线可直接连 接，但多股铜芯导线的线芯应先拧紧、搪锡后再连接。 b.多股铝芯导线及导线截面超过2.5mm2的多股铜芯导线应压接端子后再 与电气器具的端子连接（设备自带插接式的端子除外）。 3)铜、铝导线相连接应有可靠的过渡措施，可使用铜铝过渡端子、铜铝 过渡套管、铜铝过渡线夹等连接，铜、铝端子相连接时应将铜接线端子做搪锡处理。 4)使用压接法连接导线时，接线端子铜（铝）套管、压模的规格应与线 芯截面相符合。 5)铜芯导线及铜接线端子搪锡时不应使用酸性焊剂。 (2)线路中绝缘导体或裸导体的颜色标记： 1)交流三相线路： L1相为黄色；L2相为绿色；L3相为红色；中性线为淡蓝色；保护地线（PE 线）为黄绿相间颜色。 2)直流线路： 正极（+）为棕色；负极（-）为蓝色；接地中线为淡蓝色。
3)绿黄双色线只用于标记保护接地不能用于其它目的。淡蓝色只用于中 性线或中间线。 4)颜色标志可用规定的颜色或用绝缘导体的绝缘颜色标记在导体的全部 长度上，也可标记在所选择的易识别的位置上（如端部或或接触到的部位）。 (3)敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆， 减少电缆接头。 (4)在带电区域内敷设电缆，应有可靠的安全措施。 (5)电力电缆在终端头与接头附近宜留有备用长度。 (6)电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面磨 擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。 (7)电力电缆接头的布置应符合下列要求： 1)并列敷设的电缆，其接头的位置宜相互错开。 2)电缆明敷时的接头，应用托板托置固定。 电缆最小弯曲半径表DQ5-2
电缆敷设施工工艺 1、适应范围 低压动力电缆、控制电缆、通信电缆和光缆的敷设施工。 2 、施工流程 施工流程图 3、工艺流程说明及主要质量控制要点 4、施工准备 （1）技术准备：施工图纸、电缆清册、电缆合格文件、现场检验记录。 （2）现场布置：电缆通道畅通，排水良好；电缆支架、桥架的防
腐层应完整，间距应符合设计规定；屏柜及端子箱已按装结 束；敷设现场布置。 （3）人员组织：技术负责人，安装负责人，安全负责人，安装人员。 （4）机具及材料：吊车、汽车、放线架、吊装机具（包括与电缆盘重量和宽度相配合的钢棒，电缆捆扎材料、打印好的电缆 牌等。 5、电缆布置设计 （1）电缆的排列应符合下列要求： 1）电力电缆和控制电缆不应配置在同一层支架上。 2）高低压电力电缆，强电、弱电控制电缆应按顺序分层配置，一般情况宜由上而下配置。 3）并列敷设的电力电缆。其相互间的净距应符合设计要求。 4）控制电缆在普通支架上，不宜超过1层；桥架上不宜超过层。 5）交流三芯电力电缆，在普通支吊架上不宜超过层；桥架上不宜超过2层。 （2）编制电缆敷设顺序表（或排列布置图），作为电缆敷设和布置的依据。电缆敷设顺序表应包含：电缆的敷设顺序号，电 缆的设计编号，电缆敷设的起点、终点，电缆的型号规格， 电缆的长度。 （3）编制电缆敷设顺序表的要求： 1）应按设计和实际路径算每根电缆的长度，合理安排每盘电
缆，减少换盘次数。 2）应使得电缆敷设时排列整齐，走向合理，不宜交叉。 3）在确保走向合理的前提下，同一层面应尽可能考虑连续施放同一种型号、规格或外径接近的电缆。 6、电缆敷设 （1）按照电缆敷设顺序表或排列布置图逐根施放电缆。电缆十方时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩 擦拖拉。电缆上不得有压扁、绞拧、护层折裂等机械损伤。 （2）电缆敷设时应排列整齐，不宜交叉，及时加以固定，并装设标志牌。标志牌的装设应符合下列要求： 1）在电缆终端头、隧道及竖井的上端等地方，电缆上应装设标志牌。 2）标志牌上应注明电缆编号、电缆型号、规格及起讫地点。 标志牌应使用微机打印，字迹应清晰不易脱落，挂装应牢固， 并与电缆一一对应。 3）电缆线路路径上有可能使电缆受到机械性损伤、化学作用、地下电流、振动、热影响、腐植物质、虫鼠等危害的地段， 应采取保护措施。 4）直埋电缆应符合规程要求。 5）电缆的最小弯曲半径应符合表17-1的规定。 6）所有电缆敷设时，电缆沟转弯、电缆层井口出的电缆弯曲弧度一致、过度自然，敷设时人员应站在拐弯口外侧。所有
电力电缆施工方案及技术措施 1.2、编制依据 《电气装置安装工程电缆线路施工及验收规范》GB50169－92 《电气装置安装工程电气设备交接试验标准》GBS（）15－gi。《建筑电气安装工程质量检验评定标准》GBJ30－88。公司《质量保证手册）、《质量体系程序》及其支撑性文件。 2.1施工方法和质量要求 ，且应标示清楚。电缆盘外观完整无损，合格证等产品文件齐全。对由多根电缆缠绕在同一个盘上的电缆盘，应记录其内外层电缆的长度和缠绕次序，以利于合理安排敷设。 电缆出库运输过程中，采用机械吊装和运输，严禁将电缆盘直接由车上推下，同时电缆盘不应平放运输和贮存。短距离的运输可采用滚动电缆盘的方法。但必须顺着电缆盘上的箭头指示或缠紧方向滚动。 电缆出库后应集中分类存放，尽可能存放在开始敷设电缆处的附近。盘间留有通道，存放处不得积水。 2.2.2 电缆敷设前建筑工程应具备的条件：电缆沟、隧道、竖井、人孔等处的地坪及抹面工作结束。 电缆夹层、电缆沟、桥架内的施工临时设施模板、建筑废料已清理干净。施工用道路畅通盖板齐全，电缆沟排水畅通，电缆夹层门窗安装完毕。 a、电缆的起点及终点设备已安装完毕，位号标识准确清楚。 b、电缆敷设表编制完毕，表册中应标明每根电缆使用的电缆盘号，敷设的先后次序， c、敷设次序应是先远距离，后近距离。根据设计和电缆的实际情况，合理安排，避免浪费和接头。 d、技术交底和安全技术交底已做完，并存记录卡。 e、当电缆沿桥架敷设时，若没有人行通道应事先沿全长搭设脚手架，绑扎牢固。 f、辅助材料供货到位，如电缆扎带、电缆标牌、电缆标志桩等。电缆的电气绝缘已检查，试验项目包括下列内容： ①测量绝缘电阻，即测量各电缆线芯对地或对金属屏蔽层和线芯间的绝缘电阻。1）电压为6－10KV的交联聚乙烯绝缘电缆不小于1000兆欧。2）电压
110kV变电站工程 电缆及管道光缆敷设安装施工方案 编写： 审核： 批准： ********* 2013年2月25日
目录 一、编制依据 (2) 二、工程概况 (3) 三、组织技术措施 (4) 四、施工方案 (7) 五、质量保证体系及技术组织措施 (16) 六、安全保证体系及技术组织措施 (23) 七、环境保护的措施 (33)
一、编制依据 1.1设计总说明、技术要求及施工图纸。 1.2施工组织设计 1.3《电气装置安装工程质量检验及评定规程》DL/T5161.1-5161.17-2002 1.4《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB 50148-2010 1.5《电气装置安装工程母线装置施工及验收规范》GB 50149-2010 1.6《电气装置安装工程高压电器施工及验收规范》GB 50147-2010 1.7《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB 50171-92 1.8《电气装置安装工程接地装置施工及验收规范》GB 50169-2006 1.9《电气装置安装工程蓄电池施工及验收规范》GB 50172-92 2.0《电气装置安装工程电气设备交接试验标准》GB50150-2006 2.1《火灾自动报警系统施工及验收规范》GB50166-2007 2.2《建筑电气工程施工质量验收规范》GB50303-2002 2.3《电缆外护层》GB2952
2.4《电线电缆识别标志方法》GB6995 2.5《电力电缆铜芯铝导线芯》GB3957 2.6《电工圆铜线》GB3953-83 2.7《电工圆铝线》GB3955-83 2.8《电线电缆电性能试验方法》GB3048 2.9《电缆附件试验方法》GB5589 3.0《电线电缆交货盘》GB4005 3.1《交流110kV电缆及附件订货技术规范》DL509-93 3.2《高压电缆选用导则》DL401-91 二、工程概况及特点： 1.1工程简述： 工程名称：***110kV变电站工程 建设单位：***有限公司 设计单位：***有限公司 监理单位：***有限公司 施工单位：***有限责任公司 建设地点：*** 1.2工程规模： 1、新建LNG 110KV专用变电站2回110KV进线，其中1回电缆进线

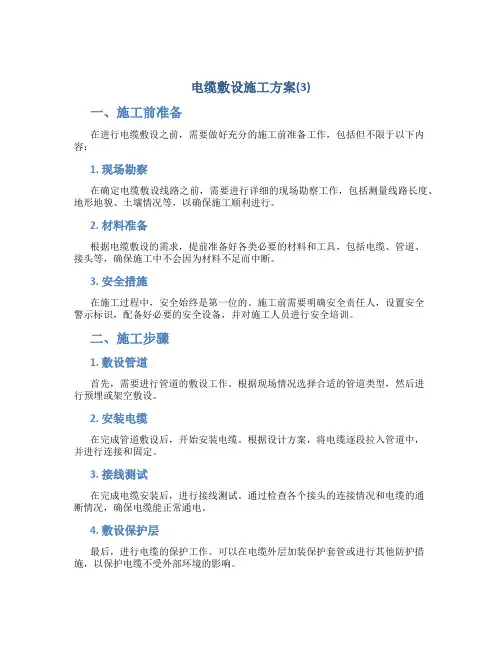

电缆敷设安装施工方案 1、编制依据 1.1中国联通西北（呼和浩特）基地动力机房楼C1/C3高压柜安装及电缆布放工程第二标段招标文件和图纸。 1.2电缆敷设有关技术规范、规程和相关文件。 1.3依据我公司现有的技术施工能力、施工机械设备、以往的施工经验以及现场勘察实际情况。 2、编制目的 用以指导本工程高压电缆敷设安装的施工管理，并确保能够优质、高效、安全、文明地完成本工程施工任务。 3、作业准备 3.1技术准备 3.1.1施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行安全，技术交底。 3.1.2施工前应组织施工人员充分熟悉相关图纸及设计要求，并进行电缆牵引计算。用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段，如水平直线牵引、水平弯曲牵引、垂直提升牵引等，比较计算结果，定出合适的牵引方向及牵引方式。 3.1.3电缆敷设前绝缘摇测或耐压试验及对电缆的排列 3.1.3.1绝缘电阻测试: 500V以下至100V的电气设备或电缆回路采用500V兆欧表；3000V以下至500V的电气设备或电缆回路采用1000V兆欧表；10000V以下至3000V的电气设备或电缆回路采用2500V兆欧表；10000V以上的电气设备或回路采用2500V或5000V兆欧表。测试绝缘电阻不低于10MΩ。1000V以下的线路可用2500V兆欧表测1min无闪络击穿为合格；绝缘电阻达不到10 MΩ应做交流工频耐压试验，时间1min应无闪络击穿现象。 3.1.3.2多根电缆敷设在同一桥架及支架上时，应根据现场实际情况，事先将电缆的排列用表或图的形式画出来，最大限度的减少电缆的交叉和混乱。 3.2人员要求 施工人员必须是经培训考核合格的有施工经验的人员，班组施工人员应了解、熟悉施工图纸、厂家说明书及工艺要求，并接受技术、安全交底。施工人员对施工规范应准确掌握。 敷设电缆需要大量的人员，根据电缆的数量及电缆的敷设进度安排，做好人员配备的准备工作，保障电缆敷设时人员满足施工要求，施工前并对所有人员进行安全技术培训。
