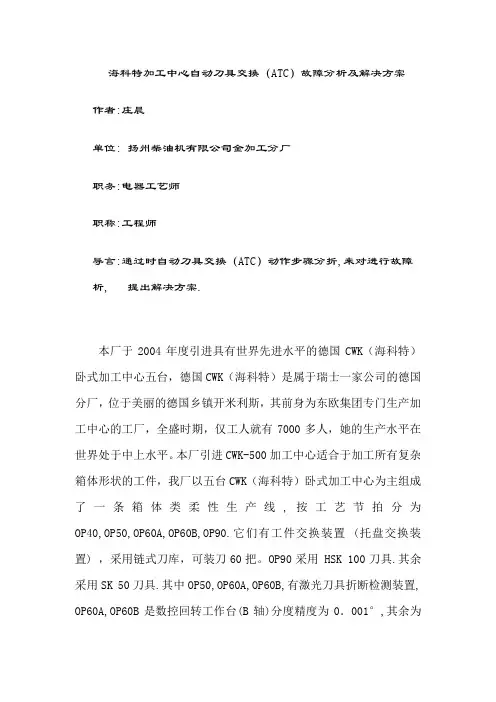

海科特加工中心自动刀具交换（ATC）故障分析及解决方案作者:庄晨单位: 扬州柴油机有限公司金加工分厂职务:电器工艺师职称:工程师导言:通过时自动刀具交换（ATC）动作步骤分折,来对进行故障析, 提出解决方案.本厂于2004年度引进具有世界先进水平的德国CWK（海科特）卧式加工中心五台，德国CWK（海科特）是属于瑞士一家公司的德国分厂，位于美丽的德国乡镇开米利斯，其前身为东欧集团专门生产加工中心的工厂，全盛时期，仅工人就有7000多人，她的生产水平在世界处于中上水平。
本厂引进CWK-500加工中心适合于加工所有复杂箱体形状的工件，我厂以五台CWK（海科特）卧式加工中心为主组成了一条箱体类柔性生产线,按工艺节拍分为OP40,OP50,OP60A,OP60B,OP90.它们有工件交换装置 (托盘交换装置) ，采用链式刀库，可装刀60把。
OP90采用 HSK 100刀具.其余采用SK 50刀具.其中OP50,OP60A,OP60B,有激光刀具折断检测装置, OP60A,OP60B是数控回转工作台(B轴)分度精度为0．001°,其余为分度工作台, 分度精度为1°. 主轴中心内冷压力由编程控制可调.OP90.是精加工机库采用液压保持夹具,,配有雷利速探头,可动态加工补偿.本人有幸参加了到德培训、验收的全过程。
在德国Training engineer们的理论与实践互相交替、高效率、强节奏的培训下，我们在开米利斯，度过了紧张而充实的28天。
设备从安装、调试、试生产、生产至今有两年许，其由也发生了不少故障。
根据我的维修记录，故障主要出在自动刀具交换（ATC）部分，请看下图：（图1）注:1故障统计不包括操作故障.2:下面所提元件皆为设备号,不是PLC输入编号.3: 正反转是人正对设备而言.4：由于种种原因S7程序一直未能跟机床相互通信,没有获得梯形图,海科特提供资料是语句表,德文的.所以未能附上图,对此深表遗憾。
刀库和换刀装置的故障诊断方法和维修分析摘要：本文首先数控机床刀库与换刀装置为研究对象，首先简要分析了自动换刀装置的基本形式，指出了刀库及换刀机械手在日常运作时的常见故障，并给出了具体的维修方法，望能为此领域研究有所借鉴与帮助。
关键词：刀库;换刀装置;故障诊断;维修刀库与换刀装置是为大、中型加工中心提供配套支持，且实现自动换刀与刀具储备的两部分，乃是重型加工中心、高档加工中心的重要构成。
针对刀库来讲，其主要作用就是提供储刀位置，并且能够依程式控制，合理选刀具，并准确定位，以此完成刀具交换;而换刀装置则执行交换刀具的动作。
在实际运行当中，刀库和换刀装置经常会出现各种故障，因而会影响整个生产的正常开展。
本文结合实际情况，就其故障诊断方法及维修策略作一探讨。
1.自动换刀装置的基本形式（1）带刀库所对应的自动换刀系统。
针对此系统而言，其主要由两部分构成，其一为交换机，其二是刀库与刀具。
首先将加工时所需所有刀具均安装于刀柄上，于机外预先调整其尺寸，并按照特定方式，放到刀库当中。
在进行换刀时，首先会从刀库中选刀，并借助刀具交换装置，将刀具从刀库与主轴上取出，而在刀具交换后，把新刀具装到主轴上，然后把旧刀具放回到刀库当中。
需要指出的是，用于存放刀具的刀库容量很大，其除了能够安装于主轴箱的上方，还可根据现实需要，当作单独部件，安装于机床外，借助搬运装置而完成刀具的运送。
（2）更换主轴头换刀。
如果数控机床当中安装有旋转刀具，那么对主轴头进行更换，便是一种比较简单的方式。
针对主轴头来讲，一般情况下，其有两种方式，即立式与卧式，且经常用转塔的转位对主轴头进行更换，以此来达到自动换刀的目的。
而在转塔所对应的各主轴头上，事先便安装有能够满足各工序操作需要的旋转刀具。
当换刀指令发出之后，各主轴头会按照指定顺序，旋转至加工位置，且与主轴运动相连接，主轴将刀具带动，并进行旋转，而对于其他处在非加工位置的主轴，均和主运动之间呈脱开状态。
第27 卷第1期2 0 0 9 年1 月西安航空技术高等专科学校学报Journal of Xi an Aerotechnical CollegeVol 2 7 No 1Jan . 2 0 0 9 自动换刀装置控制原理及故障分析罗庚合1, 黄万长2( 1. 西安航空技术高等专科学校机械工程系, 陕西西安710077; 2. 陕西法士特齿轮有限公司, 陕西西安710077)摘要: 加工中心自动换刀装置提高了数控机床的加工效率, 但由于加工中心换刀装置的动作控制比较复杂, 包含机械、电气与PM C、液压和检测等技术, 所以自动换刀装置的故障率比较高, 主要介绍自动换刀装置的类别和控制,自动换刀装置的故障诊断方法, 列举了自动换刀装置的一些常见故障及维修示例。
关键词: 加工中心; 选刀; 刀具交换; 乱刀与掉刀; PM C 诊断; I/ O 状态诊断中图分类号: T H161+ . 21 文献标识码: A 文章编号: 1008- 9233( 2009) 01- 0014- 051 引言4、6、8、12 工位, 有用电动机驱动的正传和反转, 也有用液压系统通过电磁换相阀和顺序阀进行控制加工中心可分为车削中心、镗铣中心和钻削中心等, 加工中心在加工过程中, 要使用多种刀具, 因此必须有自动换刀装置, 以便选择不同刀具, 完成不同工序的加工工艺。
常用的刀库形式有圆盘式刀库, 链式刀库, 格子盒式刀库。
按有无机械手又可分为不带机械手的自动换刀装置和带机械手的自动换刀装置。
按刀库的旋转和机械手的动作驱动方式可分为有液压、气动控制系统和电气与机械联合控制的驱动系统。
随着加工中心数控机床的普及和应用, 自动换刀装置控制过程中的故障率也比较高。
由于自动换刀装置结构比较复杂、控制为机、电、液联合控制, 复杂系数高等原因。
所以加工中心自动换刀装置的故障维修比较困难。
简要叙述换刀装置的分类和特点, 以立式镗铣中心普遍使用的圆盘式加工中心自动换刀装置为例, 分析自动换刀装置的控制原理及常见故障的维修方法。
换刀故障是数控加工中心一种常见的故障，造成这一问题主要是由于刀库或者是机械手出现了问题。
下面，我们来了解一下换刀故障的几种常见形式，以及采用什么方法进行维修。
刀库故障：如果刀库不能转动，其原因可能包括：电动机轴与蜗杆轴的联轴器松动；变频器故障，电动机不得电；接近开关或磁簧开关故障；PLC无输出控制，或PLC有输出但接口板中的继电器失效；气压低。
解决方法是：检查调整联轴器；检查变频器的输入、输出电压是否正常；通过PLC的IO监控画面检查IO状态，调整或更换接近开关或磁簧开关，检查或更换继电器；调整气压达到规定值。
如果出现刀盘定位不准的问题，可能是电动机剎车器磨损造成的。
可以通过调整电动机剎车器中调节螺钉来解决。
如果出现换刀位刀座在倒刀时运动不正常的情况，可能原因有：气压不符合要求、止动螺丝松动、气缸损坏、倒刀电磁阀接触不良或损坏、刀具超重或超长。
解决方法包括：调整气压到符合要求、锁紧止动螺丝、更换气缸、检查电磁阀接点或更换元件、更换刀具。
如果出现刀套上下不到位，可能导致这一情况发生的原因包括：安装调整不当或拨叉位置不正确、限位开关安装不正确或调整不当，造成反馈信号错误。
可以采取检查、调整拨叉或限位开关位置，或更换元件来解决。
倒刀时刀具掉落可能是由刀套内弹簧夹力不够或不能正常复位、刀柄和拉钉的距离不正确等原因造成的。
必须要对元器件进行调整或更换。
如果是刀套破裂，原因可能是：刀套未定位前有倒刀动作或未回位前刀盘转动、装入刀具时撞坏。
解决方法是调整刀盘定位近接开关或倒刀气缸磁簧开关位置、更换刀套。
发生了电动机烧坏，可能原因包括：电源缺相或电压不正确、剎车烧坏、刀具超重、组件不能运转。
解决方法有：检查接触器接点是否损坏、电源是否缺相及电压等级是否匹配；检测剎车器线圈是否损坏、接地是否正确；检查刀具质量是否超过允许值；检查刀套滑动部位是否顺畅。
机械手故障：如果是刀具夹得不够紧，经常掉刀，可能是由于卡爪弹簧的压力太小、弹簧后面的螺母松动、机械手卡紧锁不起作用、刀具超重等原因造成的。

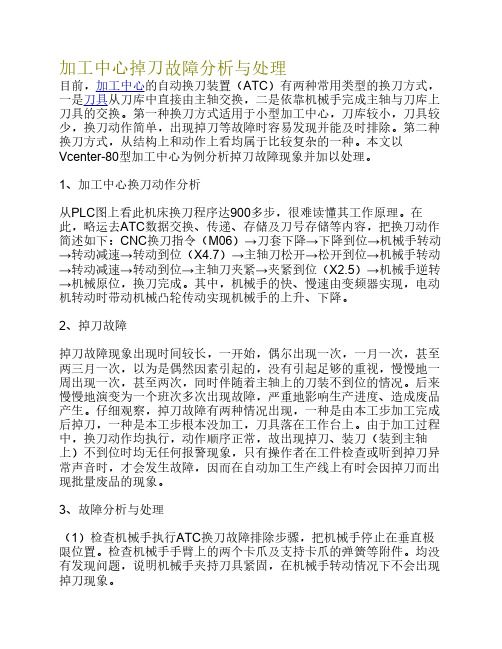

加工中心掉刀故障分析与处理目前，加工中心的自动换刀装置（ATC）有两种常用类型的换刀方式，一是刀具从刀库中直接由主轴交换，二是依靠机械手完成主轴与刀库上刀具的交换。
第一种换刀方式适用于小型加工中心，刀库较小，刀具较少，换刀动作简单，出现掉刀等故障时容易发现并能及时排除。
第二种换刀方式，从结构上和动作上看均属于比较复杂的一种。
本文以Vcenter-80型加工中心为例分析掉刀故障现象并加以处理。
1、加工中心换刀动作分析从PLC图上看此机床换刀程序达900多步，很难读懂其工作原理。
在此，略运去ATC数据交换、传递、存储及刀号存储等内容，把换刀动作简述如下：CNC换刀指令（M06）→刀套下降→下降到位→机械手转动→转动减速→转动到位（X4.7）→主轴刀松开→松开到位→机械手转动→转动减速→转动到位→主轴刀夹紧→夹紧到位（X2.5）→机械手逆转→机械原位，换刀完成。
其中，机械手的快、慢速由变频器实现，电动机转动时带动机械凸轮传动实现机械手的上升、下降。
2、掉刀故障掉刀故障现象出现时间较长，一开始，偶尔出现一次，一月一次，甚至两三月一次，以为是偶然因素引起的，没有引起足够的重视，慢慢地一周出现一次，甚至两次，同时伴随着主轴上的刀装不到位的情况。
后来慢慢地演变为一个班次多次出现故障，严重地影响生产进度、造成废品产生。
仔细观察，掉刀故障有两种情况出现，一种是由本工步加工完成后掉刀，一种是本工步根本没加工，刀具落在工作台上。
由于加工过程中，换刀动作均执行，动作顺序正常，故出现掉刀、装刀（装到主轴上）不到位时均无任何报警现象，只有操作者在工件检查或听到掉刀异常声音时，才会发生故障，因而在自动加工生产线上有时会因掉刀而出现批量废品的现象。
3、故障分析与处理（1）检查机械手执行ATC换刀故障排除步骤，把机械手停止在垂直极限位置。
检查机械手手臂上的两个卡爪及支持卡爪的弹簧等附件。
均没有发现问题，说明机械手夹持刀具紧固，在机械手转动情况下不会出现掉刀现象。
数控机床自动换刀系统的故障排查与维修方法数控机床自动换刀系统在工业生产中扮演着重要角色，然而偶尔会遇到一些故障导致正常的生产工作受到干扰。
本文将介绍数控机床自动换刀系统常见故障的排查方法以及维修方法，帮助读者快速解决问题并恢复生产。
首先，我们来了解一下数控机床自动换刀系统的组成。
该系统由刀库、刀杆、刀座等主要组件构成。
故障通常出现在刀杆与刀座之间的连接部分。
常见的故障有刀杆卡滞、刀座松动、换刀定位错误等。
当遇到故障时，首先要做的是检查刀杆是否卡滞。
刀杆卡滞可能是由于过多的切屑或者油污导致的。
解决方法是清理刀杆和刀座之间的油污，以及及时清理刀座上的切屑。
此外，也应进行润滑保养，确保刀杆顺畅运行。
其次，如果刀座松动，我们可以采取以下步骤来解决问题。
首先，检查螺母是否松动，必要时紧固螺母。
其次，检查刀座与刀杆之间的连接是否紧密，避免松动。
如果刀座已经损坏或磨损，需要更换刀座。
最后，还应该检查刀座的弹簧是否失效，确认刀座的弹性是否符合要求。
换刀定位错误也是常见的故障之一。
如果发生换刀定位错误，首先要检查刀杆的长度和形状是否正常。
如果刀杆口径不匹配，需要更换合适的刀杆。
其次，刀座的定位销是否损坏，需要修复或者更换。
最后，还应检查换刀定位装置的传感器和控制系统是否正常，避免传感器故障导致定位不准确。
除了以上常见故障外，系统中的电气故障也可能导致自动换刀系统的故障。
在排查电气故障时，我们可以通过以下步骤来解决问题。
首先，检查电源线是否接触良好，确保电源正常供电。
其次，检查各个部件的电缆连接是否紧固，排除电线松动或者脱落的可能性。
如果电气故障仍然存在，建议寻求专业技术人员的帮助进行进一步的排查。
总结来说，数控机床自动换刀系统的故障排查与维修是一个复杂而又细致的过程。
在故障排查时，首先要根据故障现象进行针对性的检查，找出问题所在。
然后根据不同的故障类型采取相应的修复措施，如清洁、紧固或者更换部件。
若故障仍未解决，及时寻求专业技术人员的帮助。
加工中心换刀故障的解决方法一、主轴抓刀序号乱当出现该问题时，将主轴的刀具取下，1号刀套转至换刀位，具体操作如下：1．系统→PMC→参数→计数器，计数器C1—PRESET输入刀库容量值，然后输入当前刀位，C2可不用考虑2．系统→PMC→参数→数据表，OFF DATA 输入值（刀库容量值﹢1）3．压FG DATA 软键，DO～Dn依次输入0～n(相应的刀具号)即可二、撞刀故障出现撞刀故障的主要原因有可能是：1．主轴紧刀信号突然丢失导致主轴停转，X﹑Y 仍然走动，此时可修改PLC 程序或调整紧刀开关，使其压合正常，同时检查紧刀电磁阀是否正常工作2．用户程序有问题3．用户使用刀具长度补正，但选择平面时选择的是非G17平面所置4．发那科0I检查其零件信号是否已丢失或调整刀具夹紧开关三、主轴出现掉刀现象，机床抓不住刀这种情况下一般可通过如下检查排除故障1．检查气泵压力是否正常2．检查机床主轴气路是否通畅，是否有漏气现象，主轴气缸上下运动是否正常，松、卡刀开关是否正常3．检查气缸是否漏气、检修气缸活塞及气缸密封件4．检查机床抓刀爪子是否打开、调整抓带气缸下螺丝钉是否顶到抓刀爪子上端，调整抓刀爪子上端蝶簧5．检查机床抓刀爪子是否磨损四、刀盘不能转动其原因可能是刀库电机热保护器动作，或抱闸没有打开，或刀盘传动太沉等，可检查电柜中的热保护是否跳闸，若电气正常，可能是机械传动出现故障。
一般刀盘传动轴承过脏或生锈都可能出现卡死现象，此时出现电机温度过高，刀盘转不动、换刀按钮LED不显示。
五、刀库无法进出这种情况可以通过检查以下部位排除故障1．电机电源是否正常、电机是否转动2．刀库换刀接近开关是否正常、换刀信号以及刀库准备好信号是否正常，有没有线路虚接现象3．继电器是否正常工作、线路是否有虚接4．刀库转盘、传动机构是否灵活、有无卡死现象六、主轴准停位错位现象1．打开主轴箱外壳，使主轴与电机联接皮带脱开，可以用手转动主轴的方法来调整准停位。
动75度，回到机械手原始位置，此时机械手原位开关发出信号，倒刀电磁阀线圈 YV3B 断电，回刀电磁阀线圈YV5C 通电，气缸向下运动推动刀杯向上翻转90度，回 刀定位开关SX5B 检测到信号，为自动加工作准备，完成整个换刀控制过程。
如图 Id 所示。
4、自动换刀装置常见故障及解决方法（1）机械手卡死处理方法加丄中心在加工完零件自动换刀时，出现机械手卡死现象，屏幕出现2103# 报警，无法继续自动加工。
方法一：•设备禁止断电。
•在MDI 方式下输入M39 （强制换刀指令），按循环启动按钮进行强制换刀， 若机械手依然卡死，则参照方法二处理。
方法二：•设备禁止断电。
•在J0G 方式下松开主轴夹具，拆下机械手电机顶罩，手动逆时针盘电机，中途卸下刀座，继续盘电机至原位，消除2103#报警。
-TrtTOTT «C1L_ 9 1 - -UU 1 匸 14-1•按屏幕显示刀号在主轴装入刀座，HD：主轴刀号，XX:等待刀号。
•在MDI方式下输入M06换刀指令，装入另一刀座，若是T2刀座注意定位。
机床空运行一循环，确认主轴刀具与程序制定刀具一致性。
最后正确装夹工件自动加工。
（2）自动换刀时主轴掉刀故障处理方法在换刀时主轴刀座从机械手掉下，自动加工被迫停止。
•检查主轴换刀点是否偏移。
•主轴编码器与主轴连接是否松动，主轴编码器转位信号是否正确。
•检查机械手扣刀开关SX33位置。
•手盘电机察看机械手与主轴刀具换刀点是否干涉。
（3）刀库倒刀时刀座从刀杯内掉落故障处理方法•刀库换刀位置刀杯内弹簧疲劳变形，夹紧力不够，调整弹簧预紧力。
•倒刀气缸拉杆与刀杯定位偏移，倒刀定位开关SX5B信号无，调整螺钉及开关位置，恢复倒刀动作。
•刀座超过允许的重量限制。
（4）刀库乱刀故障处理方法不正确的操作使系统PMC参数丢失或刀库装置维修后，会出现换刀过程中乱刀现象，造成撞刀事故。
•恢复系统PMC参数，调整刀库计数开关、机械手初始开关及倒刀开关位置, 恢复换刀动作。
数控机床技术中的自动换刀系统故障排解自动换刀系统是数控机床技术中的重要部分，它可以实现自动更换刀具，提高加工效率和精度。
然而，在使用自动换刀系统时，也会遇到一些故障问题。
本文将介绍一些常见的自动换刀系统故障，并提供相应的排解方法，以帮助操作者解决问题，保证机床的正常运行。
首先，自动换刀系统可能会出现刀具未正确安装的故障。
在使用自动换刀系统更换刀具时，操作者需要确保刀具正确安装，刀具夹持力适宜。
如果刀具没有正确安装，可能会导致刀具脱落或者加工质量下降。
解决这一问题的方法是通过检查刀具安装是否正确，调整夹持力并重新安装刀具。
其次，自动换刀系统可能会出现刀具不准确对刀的故障。
刀具对刀不准确可能会导致加工精度下降，甚至损坏工件。
产生这一故障的原因可能是夹刀手指和刀夹装配不正确，或者刀具对刀传感器故障。
要解决这一问题，操作者可以检查夹刀手指和刀夹的装配是否正确，并进行调整和更换。
如果是刀具对刀传感器故障，需要进行维修或更换。
另外，自动换刀系统还可能会出现换刀机构动作异常的故障。
换刀机构动作异常可能是由于机械部件损坏或传感器故障引起的。
要解决这一问题，操作者可以检查换刀机构的机械部件是否损坏，进行修复或更换。
如果是传感器故障，需要对传感器进行维修或更换。
此外，自动换刀系统还可能会出现刀具卡滞或卡住的故障。
刀具卡滞可能会导致刀具无法顺利更换，进而影响加工效果。
产生这一故障的原因可能是刀具或刀具接触面不干净，刀具锈蚀或与刀夹接触面不匹配。
要解决这一问题，操作者可以清洁刀具及其接触面，并进行润滑。
如果刀具锈蚀严重或与刀夹接触面不匹配，需要进行更换。
最后，自动换刀系统还可能会出现控制系统故障。
控制系统故障可能导致自动换刀操作失效，无法正常更换刀具。
产生这一故障的原因可能是控制系统的电路板损坏或控制程序错误等。
要解决这一问题，操作者可以检查控制系统的电路板是否损坏，并进行修复或更换。
同时，对控制程序进行检查和修正。
在使用自动换刀系统时，操作者应注意安全操作规程，及时保养和维护系统，并进行定期的系统检查和保养。
加工中心自动换刀装置的常见故障及维修下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!加工中心自动换刀装置的常见故障及维修加工中心自动换刀装置是数控加工设备中的重要组成部分，其稳定运行对于保障加工效率至关重要。
数控机床技术中的换刀系统故障排查与修复数控机床是现代制造业中不可或缺的设备之一。
在数控机床技术中，换刀系统是实现自动刀具换装的重要组成部分。
然而，由于长时间的运行和各种原因，换刀系统可能发生故障。
本文将介绍数控机床技术中换刀系统故障的常见原因，并给出相应的排查与修复方法。
首先，换刀系统故障的常见原因之一是刀具传感器故障。
换刀系统通常通过传感器来检测刀具的位置和状态。
如果传感器失灵，机床无法准确地感知刀具的位置，从而造成换刀系统故障。
在排查时，首先应检查传感器是否与电源连接良好。
同时，检查传感器的线路是否损坏或断开。
如果电源和线路都正常，可以通过更换传感器来解决问题。
其次，换刀系统故障的另一个常见原因是刀库的故障。
刀库作为存放刀具的地方，在换刀系统中起到关键作用。
如果刀库无法正常运行，将导致刀具无法准确地被取出或放入。
在排查刀库故障时，首先应检查机床控制面板上的刀库指示灯是否正常亮起。
如果指示灯不亮或闪烁，说明刀库电源存在问题。
此时，应先检查刀库电源连接是否良好，然后检查电源是否正常工作。
如果电源连接和电源工作都正常，但刀库指示灯仍然不亮，可能是刀库的电路板损坏。
此时，需要更换刀库的电路板。
另外，换刀系统故障的原因还包括机床负载过重、刀具变形和刀具磨损等。
当机床负载过重时，换刀系统可能无法正常工作，因为负载过重会对换刀系统的电控制造成压力。
此时，需要检查机床的负载是否超过了规定范围，并适当减轻负载。
刀具变形和磨损也会导致换刀系统故障，因为变形和磨损会改变刀具的形状和尺寸，从而影响刀具的装卸和定位。
在这种情况下，应对刀具进行检查和更换。
在排查与修复数控机床换刀系统故障时，我们还可以采取一些常见的维修方法。
首先，可以尝试重新启动机床，并检查是否可以解决问题。
其次，可以通过软件进行故障诊断和恢复。
许多数控机床都配备了故障诊断和恢复的软件，可以通过运行软件来检测和修复换刀系统故障。
此外，还可以查阅机床的使用手册或咨询厂家的技术支持，以获取更具体的故障排查与修复方法。
数控机床自动换刀系统的故障排除方法数控机床自动换刀系统是现代机械加工中广泛使用的一种自动化装置，它能够提高生产效率和产品质量。
然而，在使用过程中难免会遇到故障问题，影响机床的正常运行。
本文将介绍数控机床自动换刀系统常见的故障排除方法。
一、故障现象：自动换刀系统无法自动完成换刀操作1. 检查刀具传感器：刀具传感器是检测刀具是否到位的关键装置。
首先检查传感器线路是否插好，有无松动；其次检查刀具传感器表面是否有污物或划痕，若有则需及时清洁或更换；最后检查传感器的供电电压是否正常。
2. 刀库定位故障：自动换刀系统需要将刀具准确地定位到刀库中的刀位，因此刀库定位的故障也是常见的问题。
首先检查刀库定位传感器是否工作正常，是否精度偏差过大。
若存在问题，应及时调整或更换传感器，确保定位的准确性。
此外，还要检查刀库定位系统的传动装置，如传动带、减速器等，是否运转正常。
3. 伺服系统故障：自动换刀系统的运动控制通常采用伺服电机，故障率相对较高。
若自动换刀无法完成操作，首先应检查伺服电机的供电线路是否正常，电压是否稳定。
其次，检查伺服驱动器的参数和通信连接是否正确，例如检查伺服电机的编码器信号是否清晰稳定。
如果有任何疑问，应及时联系专业人员进行维修和调试。
二、故障现象：自动换刀时出现刀具损坏或偏位问题1. 刀具锁紧故障：机床换刀时，刀具必须牢固地锁定在刀柄上，否则会导致刀具损坏或偏位。
检查刀具锁紧装置是否松动或磨损严重，必要时及时更换。
同时，应定期检查并调整刀具锁紧力度和锁紧角度，确保刀具的可靠固定。
2. 刀具夹持装置故障：刀具夹持装置是保证刀具位置和刚性的重要部件。
若出现换刀时刀具不稳定或偏位的情况，首先检查夹持装置是否松动或磨损，是否需要更换。
同时，在使用过程中要注意清洁夹持装置，避免灰尘或切削液的堆积对其性能造成影响。
三、故障现象：自动换刀速度慢或卡刀现象1. 刀盘液压系统故障：自动换刀时如果液压系统故障，可能会导致速度慢或卡刀现象。
飞舵五金
加工中心自动换刀装置故障最有效解决方法自动换刀装置故障是加工中心常见机械故障，包括刀库运动故障、换刀机械手故障，故障严重时会造成换刀动作卡住，机床被迫停止工作。
针对这些故障，下面飞舵给大家介绍其有效解决方法。
1.刀库运动故障
若连接电机轴与蜗杆轴的联轴器松动或机械联接过紧等机械原因，会造成刀库不能转动，此时必须紧固联轴器上的螺钉。
若刀库转动不到位，则属于电机转动故障或传动误差造成。
若出现刀套不能夹紧刀具，则需调整刀套上的调节螺钉，压紧弹簧，顶紧卡紧销当出现刀套上/下不到位时，应检查拨叉位置或限位开关的安装与调整情况。
2.换刀机械手故障
若刀具夹不紧、掉刀，则调整卡紧爪弹簧，使其压力增大，或更换机械手卡紧销若刀具夹紧后松不开，应调整松锁弹簧后的螺母，使最大载荷不超过额定值。
若刀具交换时掉刀，则属于换刀时主轴箱没有回到换刀点或换刀点漂移造成，应重新操作主轴箱，使其回到换刀位置，重新设定换刀点。
以上就是加工中心自动换刀装置最常见的故障解决方法，对提高加工效率起到极大帮助，其有效性已得到广泛认可，希望对大家有帮助。
