稳压器厂家分享20KW稳压器技术参数

15KVA稳压电源技术参数
指导老师：欧阳华斯电源
• 1单相稳压电源：
• 输出功率：（500VA-120KVA）， 输入电压（176V-264V），
（220V/110V）
输出电压
• 2.三相稳压电源：
• 输出功率：（3KVA-500KVA）， 输入电压（305V-456V）， 输出电压
（380V±1%）
3%)相 数Phase三相
频 率Frequeney
50HZ/60HZ调整进间
Response time<1秒（输入电压变化10%）环境温度 Environment temperature-5℃---
50℃相当湿度 Oppoalte degree of humldlty<95%波形失真 Waveform dtsortlon无波形
设有手动、自动随意切换；
适用负载性较好，电压调节平衡， 设有过压、欠压、缺相等自动保护装置；
能承受瞬时过载，可长期连续工作 体积小、重量轻、适用安装方便等特点；
精密度高，速度快，无波形畸变， SBW-FT是分相调节机构，每相自动调节，三相平 衡是输出。
• 性能 SPECIFICATIONS
• 输入电压Input voltage 304V-456V输出电压Output voltage380V±3%(可设定1%-
相电压（220V/110V）
输出频率：50HZ输出波形：正弦波形
（SINE WAVE）
输出相数：1Φ2W或者3Φ4W波形失真：无波形失真
负载稳压：1-3%显示装置：LED显示（电压，频率，电流，功率，功率因数） 保护（Protection）:过流，过压，过载，短路，过温，输入欠压
• 我们生产的不仅仅是产品，更着重于品质与信誉，“以客

2008 年
-1-

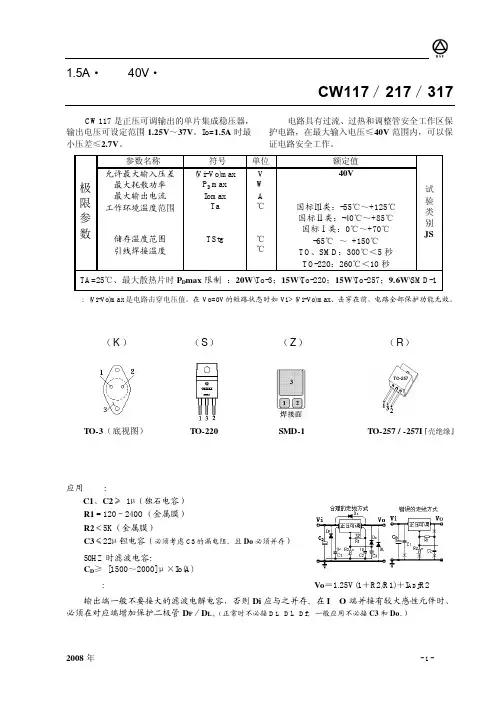

北京半导体器件五厂
CW117／ CW217 电特性：
测 试 条 件 规 定 外 ： ( V i -Vo)= 5 V、Vo= 1 0 V、 I o=1 0m A、 C1= 0 . 1μ C2= 1μ 、 T jL≤ Tj≤ TjH
参数名称
基 准 电 压 VREF
电压调整率 Sv
电流调整率 Si
50
100 JS
μA
0.2
5
C
65
dB
66
80
JS
1.5 2.2
A
0.3 0.4
mA
3.5
5
0.003
C
%
0.3
1
1
注：JS 为交收参数。C 为参考参数。黑体字对应全温区内的电参数限制值。Tj=25℃项目仅符合 mS 级短脉冲测试方式。
不同封装形式、等级的产品印记标志：
产品等级
封装形式
电路外引线排列及说明
（ K）
TO-3（ 底视图）
（ S）
（ Z）
（ R）
TO-220
SMD-1
TO-257 / -257I『壳绝缘』
１ 调整、２ 输入、３ 输出
应用推 荐 ： C1、C2≥ 1µ（独石电容） R1＝120～240O（金属膜） R2＜5K（金属膜） C3≤22µ钽电容（必须考虑 C3 的漏电阻。且 Do 必须并存）
(Vi- Vo)＝40 V 10Hz ≤ƒ≤10KHz、Tj=25℃
1000 小时、Tj=125℃ TjL≤Tj≤TjH
单位
规范值
试验
最 小 典 型 最 大 类别
V 1.20 1.25 1.30 JS

90KVA稳压电源技术参数1.额定容量:90KVA，表示电源可以提供的最大功率容量为90千伏安2.输入电压范围:输入电源的电压范围，通常为三相交流电压，常见的范围为220V、380V、415V等3.输出电压范围:输出电源的电压范围，通常为交流电压，常见的范围为220V、380V、415V等4.频率:输入电源的频率，通常为50Hz或60Hz5.调整时间:定电压调整的响应时间，即从输入电压变化到输出电压稳定的时间6.调整精度:输出电压的调整精度，通常以百分比表示，例如±1%表示电压调整范围在额定电压的±1%内7.效率:单位时间内输出功率与输入功率之比，一般以百分比表示8.过载能力:电源在额定容量之上的短期过载能力，通常以额定功率的倍数表示，如150%表示能承受额定容量的1.5倍短期过载9. 输出波形畸变: 输出电压的波形畸变程度，一般以谐波含量表示，如THD（Total Harmonic Distortion）或百分之多少表示10.开关机方式:可能的方式包括手动开关、远程开关、自动开关等11.绝缘电阻:电源与地电阻之间的绝缘电阻，通常以兆欧米表示12.保护功能:保护电源和被供电设备的功能，包括过载保护、短路保护、过压保护、低压保护等13.输出接口类型:电源输出接口的类型，可以是插座、插针、端子等14.转换方式:输出电压的转换方式，可以是变压器转换、逆变器转换、开关电源转换等15.外观尺寸:电源外观的尺寸，通常以宽度、高度、深度三个维度表示16.重量:电源的重量，通常以千克为单位17.工作温度范围:电源的工作温度范围，通常以摄氏度表示18.储存湿度范围:电源的储存湿度范围，通常以百分比表示，如30%RH~80%RH表示湿度范围30%到80%19.电源类型:可能的类型有普通稳压电源、高精度稳压电源、隔离稳压电源等20.可选功能:一些可选功能，例如远程控制、数据通信接口、电源监测功能等总结:这些技术参数涵盖了90KVA稳压电源的基本性能和特点。

直流稳压电源的技术指标直流稳压电源的技术指标可以分为两大类：一类是特性指标，反映直流稳压电源的固有特性，如输入直流稳压电源电压、输出电压、输出电流、输出电压调节范围；另一类是质量指标，反映直流稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。

1、特性指标（1）输出电压范围符合直流稳压电源工作条件情况下，能够正常工作的输出电压范围。

该指标的上限是由最大输入电压和最小输入－输出电压差所规定，而其下限由直流稳压电源内部的基准电压值决定。

（2）最大输入－输出电压差该指标表征在保证直流稳压电源正常工作条件下，所允许的最大输入－输出之间的电压差值，其值主要取决于直流稳压电源内部调整晶体管的耐压指标。

（3）最小输入－输出电压差该指标表征在保证直流稳压电源正常工作条件下，所需的最小输入－输出之间的电压差值。

（4）输出负载电流范围输出负载电流范围又称为输出电流范围，在这一电流范围内，直流稳压电源应能保证符合指标规范所给出的指标。

2、质量指标（1）电压调整率SV电压调整率是表征直流稳压电源稳压性能的优劣的重要指标，又称为稳压系数或稳定系数，它表征当输入电压VI变化时直流稳压电源输出电压VO稳定的程度，通常以单位输出电压下的输入和输出电压的相对变化的百分比表示。

电压调整率公式见图2－2－1。

（2）电流调整率SI电流调整率是反映直流稳压电源负载能力的一项主要自指标，又称为电流稳定系数。

它表征当输入电压不变时，直流稳压电源对由于负载电流（输出电流）变化而引起的输出电压的波动的抑制能力，在规定的负载电流变化的条件下，通常以单位输出电压下的输出电压变化值的百分比来表示直流稳压电源的电流调整率。

电流调整率公式见图2－2－2。

（3）纹波抑制比SR纹波抑制比反映了直流稳压电源对输入端引入的市电电压的抑制能力，当直流稳压电源输入和输出条直流稳压电源件保持不变时，纹波抑制比常以输入纹波电压峰－峰值与输出纹波电压峰－峰值之比表示，一般用分贝数表示，但是有时也可以用百分数表示，或直接用两者的比值表示。
