低压开关柜操作规程和注意事项

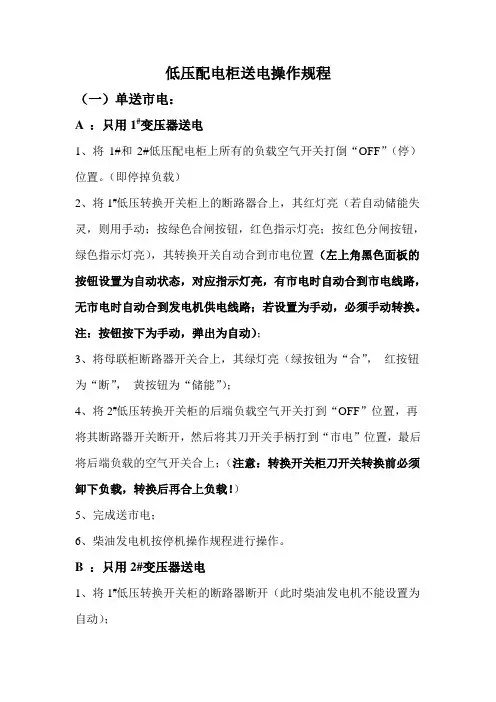

低压配电柜送电操作规程

（一）单送市电：

A ：只用1#变压器送电

1、将1#和2#低压配电柜上所有的负载空气开关打倒“OFF”（停）位置。（即停掉负载）

2、将1#低压转换开关柜上的断路器合上，其红灯亮（若自动储能失

灵，则用手动；按绿色合闸按钮，红色指示灯亮；按红色分闸按钮，

绿色指示灯亮），其转换开关自动合到市电位置（左上角黑色面板的

按钮设置为自动状态，对应指示灯亮，有市电时自动合到市电线路，

无市电时自动合到发电机供电线路；若设置为手动，必须手动转换。

注：按钮按下为手动，弹出为自动）；

3、将母联柜断路器开关合上，其绿灯亮（绿按钮为“合”， 红按钮

为“断”， 黄按钮为“储能”）；

4、将2#低压转换开关柜的后端负载空气开关打到“OFF”位置，再

将其断路器开关断开，然后将其刀开关手柄打到“市电”位置，最后

将后端负载的空气开关合上；（注意：转换开关柜刀开关转换前必须

卸下负载，转换后再合上负载！）

5、完成送市电；

6、柴油发电机按停机操作规程进行操作。

B ：只用2#变压器送电

1、将1#低压转换开关柜的断路器断开（此时柴油发电机不能设置为

自动）； 2、先将2#低压转换开关柜的后端负载空气开关打到“OFF”位置；

再将其断路器合上（若自动储能失灵，则用手动；按绿色合闸按钮，

红色指示灯亮；按红色分闸按钮，绿色指示灯亮），然后将其转换刀

开关打到“市电”位置，最后将其后端负载的空气开关合上；

3、将母联柜断路器开关合上，其绿灯亮（绿按钮为“合”， 红按钮

为“断”， 黄按钮为“储能”）；

4、1#低压转换开关柜的转换开关自动合到市电位置；

5、完成送市电；

6、柴油发电机按停机操作规程进行操作。

C ：两台变压器同时送电（开空压机超过三台时）

1、将1#低压转换开关柜的断路器合上（操作同上），其转换开关自动

合到市电位置；

2、将2#低压转换开关柜的后端负载的空气开关打到“OFF”位置，

低压停送电安全操作规程

一、目的

规范操作，保证操作人员安全和低压开关设备安全。

二、范围

适用于低压停送电（配电所、箱变低压开关柜）的安全操作规程。

三、送电操作规程

1、观察总电压表电压正常后。

2、送电容自动补偿柜开关，将手柄扳到“自动”位置。

3、观察电压表电压正常后，扳动分路开关送电。

4、挂“送电牌”。

四、停电操作规程

1、扳动分路开关停电后，观察电流表应无电流指示。

2、停电容自动补偿柜开关。

3、停总开关柜。

4、挂“停电牌”。

五、注意事项

1、停送电必须严格按照正确的顺序操作，以确保停送电安全可

靠。

2、给配电室送电前，先检查配电室内配电柜的母线上有无异物，

比如：检修后落下的工具或导线等，以防母线短路。确认无误后，方

可送电。

3、配电柜的送电顺序是：先合上刀开关，再送负荷开关。送电

完毕，带电指示灯亮后挂上“送电牌”。

4、如送电时，发现电流过大，应立即停止送电，挂上“有人工

作，禁止送电”指示牌。查找该配电柜所带线路的故障点，消除故障

后再送电。

5、配电柜的停电顺序是先停负荷开关，再停刀开关。停电完毕，

验电无误后，挂上停电牌。

6、由于使用中负荷开关跳闸时，可直接拉下负荷开关手柄，再

重新送一遍即可。

六、维护保养

1、电压表电流表：指示正常、不超过额定数值。

2、电缆压接头：连接良好，无发热现象。

3、停送电按钮、指示灯：无松动、指示正常。开关柜标识牌：

各低压开关柜供电信息卡清晰、明确，停送电牌符合开关柜状态、完

好设备牌在有效期内。

低压开关柜安全操作规程

前言

为了确保低压开关柜的安全运行，保证人员及设备的完整性和安全，特制定本规程，以规范开关柜的操作流程，保障人员的人身安全。

一、安全管理规定

1. 严格按照安全管理要求，执行开关柜操作。

2. 未经授权不得操作开关柜。

3. 禁止在开关柜内存放任何物品。

4. 在操作开关柜时必须使用防静电鞋。

5. 开关柜门必须关闭，不能打开状态下操作。

6. 禁止插入非法电器设备。

二、操作规定

1. 操作前必须检查开关柜“电源断开”标志是否存在，确认开关柜处于断开状态。

2. 确认开关柜处于断开状态后，始可进行接线，接插件，接电缆等工作。

3. 操作人员必须佩戴绝缘手套、绝缘眼镜、防护面罩等防护用品。

4. 操作人员须依据电路原理和开关柜电气图纸提供的线路接线次序进行操作，严禁乱拉、乱接。

5. 操作完成后，必须进行绝缘测试，确保操作无误。 6. 若发现开关柜内可能存在故障，必须通知有关人员及时处理。

三、电气设备使用注意事项

1. 不得超负荷使用开关柜，插座、插头必须符合规范。

2. 禁止在开关柜附近集中放置导体材料或易燃材料等。

3. 开关柜内设备连接的线路及插接件必须无松动、无裸线、无插断。同时，绝缘性能良好，不得破裂。

4. 开关柜内电缆的接地及屏蔽接地必须正确可靠，不得存在断路或接触不良的情况。

5. 在检修性操作进行前，必须对周围环境做好隔离和标志，不得有人靠近开关柜或碰触开关柜箱体。

四、故障排除

1. 若发现开关柜电气设备故障，必须立即停止使用。

2. 不能进行修理或改装操作，需联系专业技术人员进行处理。

3. 故障排除后需进行绝缘测试，确保开关柜正常工作。

五、应急处理

1. 若发生火灾事故，应立即使用灭火器或通报消防人员，保障人员安全。

2. 发生事故时应按照事故应急处理流程操作，定时汇报消防部门及紧急联系人。 六、结论

本文档规范了低压开关柜的操作流程，明确了各项操作规定，详细说明了电气设备使用注意事项、故障排除和应急处理流程，并强调了人员与开关柜的安全关系。以此保障人员的人身安全和开关柜设备的安全运行。

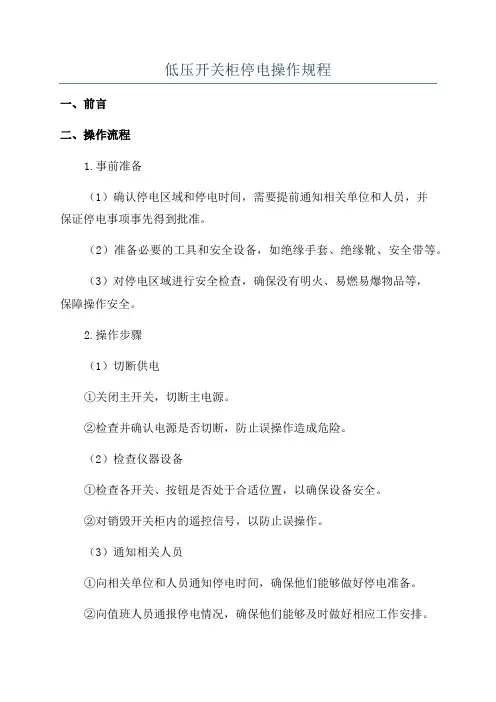

低压开关柜停电操作规程

一、前言

二、操作流程

1.事前准备

（1）确认停电区域和停电时间，需要提前通知相关单位和人员，并保证停电事项事先得到批准。

（2）准备必要的工具和安全设备，如绝缘手套、绝缘靴、安全带等。

（3）对停电区域进行安全检查，确保没有明火、易燃易爆物品等，保障操作安全。

2.操作步骤

（1）切断供电

①关闭主开关，切断主电源。

②检查并确认电源是否切断，防止误操作造成危险。

（2）检查仪器设备

①检查各开关、按钮是否处于合适位置，以确保设备安全。

②对销毁开关柜内的遥控信号，以防止误操作。

（3）通知相关人员

①向相关单位和人员通知停电时间，确保他们能够做好停电准备。

②向值班人员通报停电情况，确保他们能够及时做好相应工作安排。 （4）对设备进行检查

①对设备进行必要的检查维护，确保设备正常运行。

②对设备周围环境进行清理，防止堆积的灰尘造成设备故障。

（5）记录停电过程

①记录停电时间和停电区域，以备后续查阅。

②记录停电过程中的任何异常情况，以供事后分析和处理。

三、安全注意事项

1.操作人员必须戴好安全帽、安全带，穿着绝缘手套、绝缘靴等相应的安全装备。

2.在操作过程中，严禁操作人员走近有电设备，以防止触电事故的发生。

3.在操作停电期间，应制定相应的安全预案和应急措施，并确保操作人员熟悉和掌握。

4.若需要操作高处设备，必须设置防护栏杆、固定绳索等安全设施，确保操作人员的人身安全。

5.在停电操作过程中，严禁私自调节开关柜内的电气设备，防止误操作或电流突变引发意外事故。

四、事故处理

1.电气人员在停电过程中，如果发现任何异常情况，应及时向上级报告，并采取相应的应急措施。 2.如果发生停电后无法重新供电的情况，应立即通知相关单位，协调解决问题。

五、工作总结

每次停电操作结束后，应进行工作总结，并根据实际情况及时完善相应操作规程。总结主要包括是否按照规程操作、操作是否存在不足以及改进的措施等内容，以提高工作质量。
