钢筋砼盖板涵施工方案

格式：doc
大小：313.50 KB
文档页数：18

第一章施工方案

1、施工放样

本工程使用全站仪准确放样涵洞基础，在木桩上用小钉子准确定出涵洞中心轴线线及涵洞中心点位。每个点用十字桩应出护桩，并做好标记以利于桩位的保护。在施工过程中经常进行复测，防止桩位偏移。

2、基础开挖

涵洞基础采用挖掘机开挖土方，人工配合清理及局部的修整。基坑开挖边坡按1:0.75放坡。如果基底有滲水，在基底周围挖引水沟和积水井用水泵抽出并排至路基外。基础开挖完成后，做承载力试验，承载力要求达到160Kpa以上

页脚内容

施工方案及主要工艺报审表

施工单位：中交第二航务工程局有限公司合同号：TJ-4标

监理单位：重庆中宇工程咨询监理有限责任公司编号：

致（驻地监理工程师）：

现报上钢筋砼盖板涵工程（桩号CK0+370）的施工方案及主要工艺，详细详见说明和图表，请予审查和批准。

附件：钢筋砼盖板涵工程施工方案

施工单位签字：日期

第一章

施工方案

1、施工放样

2、基础开挖

页脚内容驻地监理工程师审查意见：

驻地监理工程师：日期

武汉至深圳高速公路嘉通段TJ-4合同段

CK0+370

钢筋砼盖板涵施工方案

编制：第一章施工方案

1、施工放样

2、基础开挖

页脚内容

复核：

审核：

审批：

中交二航局武汉至深圳高速公路嘉通段

TJ-4合同段项目经理部

二○一四年三月

第1章概述 ........................................................................................................................................................................................ 1

1.1 编制依据 ............................................................................................................................................................................................. 1

1.2 编制原则 ............................................................................................................................................................................................. 1

1.3 工程概况 ............................................................................................................................................................................................. 2

1.4 工程数量 ............................................................................................................................................................................................. 3

第2章施工总体部署 ................................................................................................................................................................... 3

2.1 施工计划安排 .................................................................................................................................................................................. 3

2.2 材料供应情况. ................................................................................................................................................................................. 4

2.3 电力供应 ............................................................................................................................................................................................. 4

2.4 劳动力配置 ........................................................................................................................................................................................ 4

2.5 机械设备配置 .................................................................................................................................................................................. 5

第3章涵洞施工程序与工艺流程 ......................................................................................................................................... 6 第一章施工方案

1、施工放样

2、基础开挖

页脚内容 3.1 钢筋盖板涵施工工序 .................................................................................................................................................................. 6

1）、施工工艺流程 ...................................................................................................................................................................... 6

3.2 施工方案及方法 ............................................................................................................................................................................. 7

1）、施工准备 .................................................................................................................................................................................... 7

2）、测量放样 ...................................................................................................................................................................................... 7

盖板涵的施工方案(3篇)

第1篇

一、工程概况

盖板涵是一种常用的城市道路和桥梁结构，主要用于跨越河流、沟渠、排水管道等，具有结构简单、施工方便、成本低廉等优点。本工程涉及一处盖板涵的施工，涵洞长度为10米，净跨径为3米，采用钢筋混凝土结构，具体施工方案如下：

二、施工准备

1. 施工图纸及技术资料

施工前，需详细审查施工图纸，了解盖板涵的结构形式、尺寸、材料要求等。同时，收集相关技术资料，如施工规范、质量标准、材料性能等。

2. 施工组织

成立施工项目组，明确项目经理、技术负责人、施工负责人等岗位职责。项目组成员需具备相应的专业知识和技能。

3. 施工现场

（1）施工场地平整：确保施工场地平整，无积水，便于材料运输和施工。

（2）施工道路：修建临时道路，方便材料运输和施工车辆进出。

（3）临时设施：搭建施工临时用房，如办公室、宿舍、食堂等。

4. 材料设备

（1）钢筋：选用符合国家标准的钢筋，确保质量。

（2）水泥：选用强度等级不低于32.5号的普通硅酸盐水泥。

（3）砂、石：选用中粗砂，石子粒径为5-25mm。

（4）模板：选用钢模板，确保尺寸准确、刚度足够。

（5）混凝土搅拌机、运输车、振捣器等设备。

三、施工工艺

1. 施工流程

（1）测量放样：根据施工图纸，确定涵洞中心线、起止点等，进行测量放样。（2）基础施工：挖除原地面土，进行地基处理，铺设碎石垫层。

（3）模板安装：根据设计图纸，安装模板，确保模板尺寸准确、垂直。

（4）钢筋绑扎：按照设计要求，绑扎钢筋，确保钢筋间距、保护层厚度等符合规范。

（5）混凝土浇筑：混凝土搅拌均匀，采用分层浇筑，每层厚度不超过30cm，采用插入式振捣器振捣密实。

（6）养护：混凝土浇筑完成后，进行养护，确保强度达到设计要求。

（7）模板拆除：养护期满后，拆除模板，清理混凝土表面。

（8）涵洞回填：根据设计要求，进行涵洞回填，确保压实度达到要求。

2. 施工要点

（1）基础施工：地基处理采用压实度不小于95%的碎石垫层，厚度不小于20cm。

钢筋混凝土盖板涵施工技术方案及主要工艺流程说明[全]

钢筋混凝土盖板涵施工技术方案及

主要工艺流程说明

一、工程概况

K0.100盖板涵基础为7.5号浆砌块石涵长12.2m,八字墙洞头设计。

二.试验.管理人员、机械设备

我单位已组织了自卸车1辆，卡特320挖掘机1台，350砂浆拌和机1台，HCD70B型打夯机1台，YZC220压路机一台，100kg.500kg计量台秤各一台，并组织了相关的技术、试验、质量管理人员和试验设备，该盖板涵施工负责人XXX,民工10人，有关试验数据各项指标符合设计及规范要求，已具备开工条件，申请开工。

三.技术方案及主要工艺

（一）、基础的施工：

基础施工的工序为：施工前准备——基坑开挖——基底检查验收——浆砌片石铺底——浆砌块石基础（砂浆取样）―基础验收

1.施工前准备：基坑开挖前用全站仪精确测量定位，牢固设置轴线护桩。测出原地面的高程，计算基坑深度，并根据地质资料及设计图纸,确定开挖基坑的开挖线。 2、基坑开挖:基坑采用挖掘机开挖人工配合施工,当挖至距设计线15~20cm时，经监理工程师检查，在砌筑前用人工突击挖至设计高程。清基、整平并及时封闭基底,开挖过程中,根据开挖揭露的边坡地质情况，采取相应的临时支护措施。在雨季施工时应注意基坑排水，集水坑设置在基坑范围外。

3、基底检查验收：基坑底在挖至近设计标高时，按设计和规范要求，检查基底地质情况和基底承载力是否与图纸相符；检查基底平面位置、尺寸、基底标高等是否与设计相符合；检查基底处理和排水情况是否符合规范要求，并进行承载力试验，必要时还应进行土壤分析试验。只有各项技术指标均符合设计及规范要求后，在监理工程师同意下，方可进行基础砌筑。

4、浆砌块石基础：

在基础砌筑前应放出基础位置尺寸线，然后再进行基础砌筑，砌筑基础的块石，一般指用爆破或楔劈法开采的石块，厚度不应小于15Cm（卵形和薄片者不得采用）。用做镶面的片石，应选择表面平整、尺寸较大且应稍加修整，片石应分层砌筑，宜以2〜3层砌块组成一工作层。每一工作层的水平缝大致找平，各工作层竖缝应相互错开，不得贯通，片石支砌错缝不小于8cm0

盖板涵施工方案通用4篇

篇一：箱涵施工方案篇一

k0+226箱涵施工方案

一、施工方案及要点：

（1）基础及垫层：

a、精确测量放线，做好桩点固定保护，并经监理工程师检查验收；

b、在修建涵洞旁挖一道临时水沟排水，需通车路段埋设15~20m圆管，以便车辆通行；

c、基坑开挖时不得超挖、欠挖，开挖后通知监理工程师验槽和进行触探试验。要求地基承载力不小于120kpa，即可进行素砼垫层的施工，否则作设计变更；

d、施工c10素砼垫层，注意控制长、宽、厚度，变形缝每隔20m设一道，缝宽3cm。

（2）底板钢筋绑扎、支模、浇筑

a、砼垫层施工完毕并达到一定强度后，在砼垫层表面放出底板边线，即可进行钢筋绑扎工作，钢筋锚固及搭接长度严格按照规范及设计图纸施工； b、模板应洒水润湿，靠砼一侧涂隔离剂，注意不得沾污钢筋和其它预埋件，保护层用砂浆垫块制成；

c、底板砼浇筑分层浇筑，浇至高出底板50cm以上侧墙处。砼坍落度控制在5~7cm，砼用机械拌和，时间不少于2min；

d、砼振捣采用插入式振动器振捣，当砼不再有显著沉落，且没有较大气泡冒出，砼表面均匀、平整，并已泛浆表面砼振动时间足够。振捣时间为20~30s。

（3）侧墙、顶板砼浇筑

a、侧墙、顶板钢筋绑扎、支架、模板安装等工作完毕后，可进行砼浇筑工作，注意变形缝两侧砼不能同时浇筑，先浇一侧砼，待强度达到5mpa时，拆除模板，再筑另一侧砼。变形缝处砼必须振捣密实，设专人负责止水带附近捣实和排气。

b、砼自由下落的高度不大于1.5m，否则采用导管等方法降低自由倾落高度，以防止砼产生离析。

（4）拆模及养护

a、侧模在砼强度达到2.5mpa时即可拆除，承重模板需在砼强度达到设计强度70%以上方可拆除（可以用试件强度或回弹仪测得砼强度），气温在+200c时需11.5d，+250c时需8.5d，+300c时需6d，+350c时需

4.5d。跨径小于3m梁板底模拆除只要达到设计标号50%时可拆除。 b、砼养护工作在砼浇筑后4～6 h后进行覆盖、洒水，拆模后保持砼表面湿润不小于14d。

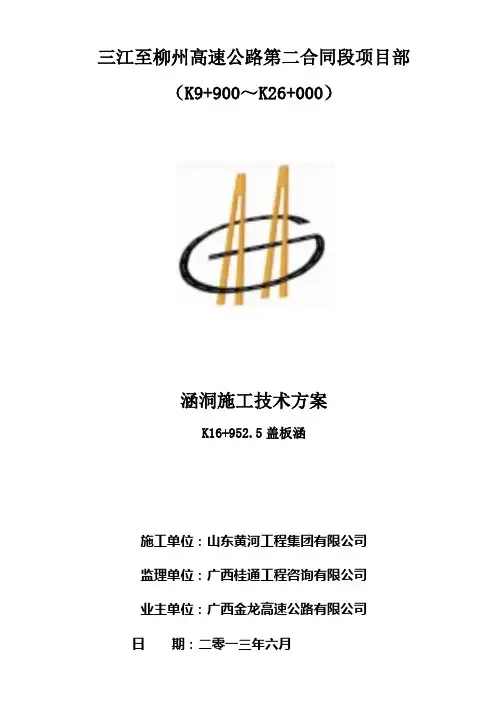

钢筋砼盖板涵施工技术方案.doc1

三江至柳州高速公路第二合同段项目部

（K9+900～K26+000）

涵洞施工技术方案

K16+952.5盖板涵

施工单位：山东黄河工程集团有限公司

监理单位：广西桂通工程咨询有限公司

业主单位：广西金龙高速公路有限公司

日期：二零一三年六月

第一章编制范围、依据及原则 ................................................ 1

一、编制范围 ................................................................ 1

二、编制依据 ................................................................ 1

三、编制原则 ................................................................ 1

第二章工程概况 ............................................................ 1

一、工程简介 ................................................................ 1

二、主要工程数量 ............................................................ 2

第三章主要施工机械配备表，劳动力、材料准备情况 ............................ 2

一、材料准备情况 ............................................................ 2

二、人员投入 ................................................................ 2
