QLED光学微腔原理

一、QLED技术概述

QLED，全称为Quantum Dots LED，是一种新型的显示技术，它结合了量子点技术和LED技术，旨在提供更高的色彩纯度、更高的亮度和更长的寿命。QLED显示屏通过使用量子点材料，能够显示更广的色域，提供更生动的颜色表现。其工作原理是利用量子点受光后发射特定波长光线的特性，实现精准的光谱调控和色彩管理。

二、光学微腔原理

光学微腔是一种在微纳米尺度上对光进行限制和共振的器件。其主要工作原理是通过精确设计微腔的形状、大小和折射率，使光在特定条件下在腔内共振，从而增强光的局域场强度并实现有效的光能局域化。这种结构可以显著提高光的利用效率和发光器件的亮度。

三、QLED与光学微腔的结合

将QLED技术与光学微腔原理相结合，可以实现一种新型的高效、高亮度的显示技术。这种结合可以进一步提高QLED的色彩饱和度和亮度，同时降低能耗。在QLED光学微腔结构中，量子点被置于微腔的共振器中，光在微腔内产生共振，使得QLED的发射光谱变得狭窄且稳定。此外，这种结构还能通过调控微腔的参数，实现对QLED发射波长的精确调控。

四、QLED光学微腔的优点与挑战

优点：

1. 高色彩饱和度：由于光学微腔的作用，QLED的光谱变得狭窄，从而提高了色彩纯度和饱和度。 2. 高亮度：通过共振效应，QLED的光强得到增强，实现了高亮度的显示效果。

3. 低能耗：由于光谱窄化和共振效应，QLED的光利用率得到提高，从而降低了能耗。

4. 长寿命：QLED本身就具有较长的寿命，结合光学微腔结构后，其稳定性进一步提高。

挑战：

1. 工艺难度：在制造过程中，需要高度精确地控制微腔的结构参数和量子点的性质，这增加了制造难度和成本。

2. 温度稳定性：在实际应用中，温度变化可能会影响QLED和光学微腔的性能，因此需要解决温度稳定性问题。

3. 光学损耗：在某些情况下，光学微腔可能会产生额外的光学损耗，这需要进一步研究和优化。

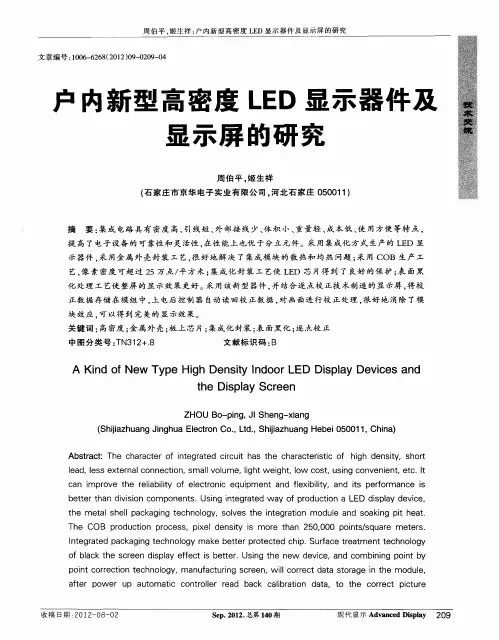

周伯平。姬生祥：户内新型高密度ＬＥＤ显示器件及显示屏的研究　

文章编号：１００６—６２６８（２０１２）０９—０２０９—０４　

户内新型高密度ＬＥ　Ｄ显示器件及　

显示屏的研究　

周伯平。姬生祥　（石家庄市京华电子实业有限公司，河北石家庄０５００１　１）　

摘　要：集成电路具有密度高、引线短、外部接线少、体积小、重量轻、成本低、使用方便等特点，　

提高了电子设备的可靠性和灵活性，在性能上也优于分立元件。采用集成化方式生产的ＬＥＤ显　

示器件，采用金属外壳封装工艺，很好地解决了集成模块的散热和均热问题；采用ＣＯＢ生产工　

艺．像素密度可超过２５万点／平方米；集成化封装工艺使ＬＥＤ芯片得到了良好的保护；表面黑　

化处理工艺使整屏的显示效果更好。采用该新型器件，并结合逐点校正技术制造的显示屏，将校　

正数据存储在模组中，上电后控制器自动读回校正数据，对画面进行校正处理，很好地消除了模　

块效应．可以得到完美的显示效果。　

关键词：高密度；金属外壳；板上芯片；集成化封装；表面黑化；逐点校正　中图分类号：ＴＮ３１２＋．８　文献标识码：Ｂ　

Ａ　Ｋｉｎｄ　ｏｆ　Ｎｅｗ　Ｔｙｐｅ　Ｈｉｇｈ　Ｄｅｎｓｉｔｙ　Ｉ　ｎｄｏｏｒ　ＬＥＤ　Ｄｉｓｐｌａｙ　Ｄｅｖｉｃｅｓ　ａｎｄ　

ｔｈｅ　Ｄｉｓｐｌａｙ　Ｓｃｒｅｅｎ　

ＺＨＯＵ　Ｂｏ－ｐｉｎｇ，ＪＩ　Ｓｈｅｎｇ－ｘｉａｎｇ　

（Ｓｈｉｊｉａｚｈｕａｎｇ　Ｊｉｎｇｈｕａ　Ｅｌｅｃｔｒｏｎ　Ｃｏ．，Ｌｔｄ．，Ｓｈｉｊｉａｚｈｕａｎｇ　Ｈｅｂｅｉ　０５００１　１，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｃｈａｒａｃｔｅｒ　ｏｆ　ｉｎｔｅｇｒａｔｅｄ　ｃｉｒｃｕｉｔ　ｈａｓ　ｔｈｅ　ｃｈａｒａｃｔｅｒｉｓｔｉｃ　ｏｆ　ｈｉｇｈ　ｄｅｎｓｉｔｙ，ｓｈｏｒｔ　

ｌｅａｄ　ｌｅｓｓ　ｅｘｔｅｒｎａｌ　ｃｏｎｎｅｃｔｉｏｎ　ｓｍａｌｌ　ｖｏｌｕｍｅ　ｌｉｇｈｔ　ｗｅｉｇｈｔ　ｌｏｗ　ｃｏｓｔＩ　ｕｓｉｎｇ　ｃｏｎｖｅｎｉｅｎｔ　ｅｔｃ．Ｉｔ　ｃａｎ　ｉｍｐｒｏｖｅ　ｔｈｅ　ｒｅｌｉａｂｉｌｉｔｙ　ｏｆ　ｅｌｅｃｔｒｏｎｉｃ　ｅｑｕｉｐｍｅｎｔ　ａｎｄ　ｆｌｅｘｉｂｉｌｉｔｙ，ａｎｄ　ｉｔｓ　ｐｅｒｆｏｒｍａｎｃｅ　ｉｓ　

冶金与材料第41卷MicroLED显示技术进展概述赵晓冬1，2（1.中国石油化工股份有限公司北京化工研究院燕山分院，北京102500；2.橡塑新型材料合成国家工程研究中心，北京102500）摘要：文章综述了MicroLED具有的显示技术优势，在亮度、色彩、大尺寸可变性等方面性能优异。从技术原理出发，阐述了MicroLED显示产业链和色彩化技术，展望了MicroLED进一步研究及商业化应用方向。关键词：MicroLED；技术原理；商业化应用
