地下室模板技术交底

中国建筑 项目管理表格

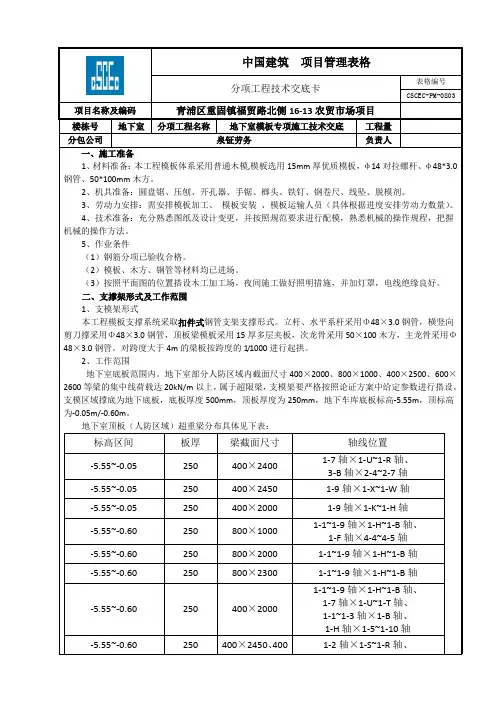

分项工程技术交底卡 表格编号

CSCEC-PM-0803

项目名称及编码 青浦区重固镇福贸路北侧16-13农贸市场项目

楼栋号 地下室 分项工程名称 地下室模板专项施工技术交底 工程量

分包公司 泉钲劳务 负责人

一、施工准备

1、材料准备：本工程模板体系采用普通木模,模板选用15mm厚优质模板，φ14对拉螺杆、φ48*3.0钢管、50*100mm木方。

2、机具准备：圆盘锯、压刨、开孔器、手锯、榔头、铁钉、钢卷尺、线坠、脱模剂。

3、劳动力安排：需安排模板加工、 模板安装 、模板运输人员（具体根据进度安排劳动力数量）。

4、技术准备：充分熟悉图纸及设计变更，并按照规范要求进行配模，熟悉机械的操作规程，把握机械的操作方法。

5、作业条件

（1）钢筋分项已验收合格。

（2）模板、木方、钢管等材料均已进场。

（3）按照平面图的位置搭设木工加工场，夜间施工做好照明措施，并加灯罩，电线绝缘良好。

二、支撑架形式及工作范围

1、支模架形式

本工程模板支撑系统采取扣件式钢管支架支撑形式。立杆、水平系杆采用Φ48×3.0钢管，横竖向剪刀撑采用Φ48×3.0钢管，顶板梁模板采用15厚多层夹板，次龙骨采用50×100木方，主龙骨采用Φ48×3.0钢管。对跨度大于4m的梁板按跨度的1/1000进行起拱。

2、工作范围

地下室底板范围内。地下室部分人防区域内截面尺寸400×2000、800×1000、400×2500、600×2600等梁的集中线荷载达20kN/m以上，属于超限梁，支模架要严格按照论证方案中给定参数进行搭设。支模区域撑底为地下底板，底板厚度500mm，顶板厚度为250mm，地下车库底板标高-5.55m，顶标高为-0.05m/-0.60m。

地下室顶板（人防区域）超重梁分布具体见下表：

标高区间 板厚 梁截面尺寸 轴线位置

-5.55~-0.05 250 400×2400 1-7轴×1-U~1-R轴、

地下室木工技术交底

一、工程概述

本次地下室施工涉及的木工工作范围广泛，包括但不限于模板的制作、安装和拆除等。地下室结构复杂，施工环境相对特殊，因此对木工技术的要求较高。为确保施工质量和安全，特进行本次技术交底。

二、施工准备

1、 材料准备

模板：选用质量合格、强度足够的模板材料，如胶合板、钢板等，其尺寸和规格应符合设计要求。

木枋：用于支撑和加固模板，应选用干燥、无腐朽、无裂缝的木材，尺寸一般为 50mm×100mm 或 100mm×100mm。

对拉螺栓：用于固定模板，根据墙体厚度和混凝土侧压力计算选用合适的规格和型号。

脱模剂：选用质量良好、不影响混凝土表面质量的脱模剂。

2、 工具准备

电锯、电钻、锤子、扳手、撬棍等常用木工工具。

测量工具，如水准仪、经纬仪、钢尺等，确保施工精度。

3、 作业条件 地下室的钢筋工程已经完成，并通过验收。

施工场地已经清理干净，具备良好的作业空间。

模板的设计方案已经确定，并经过审核批准。

三、模板制作

1、 模板的设计

根据地下室的结构尺寸和形状，进行模板的设计。确保模板的强度、刚度和稳定性满足施工要求，同时便于安装和拆除。

考虑模板的拼接方式，尽量减少拼接缝，保证混凝土表面的平整度和美观度。

2、 模板的加工

按照设计尺寸进行模板的切割和加工，确保尺寸准确无误。

模板的边缘应平整光滑，不得有毛刺和缺口。

对于需要钻孔的部位，应使用电钻进行钻孔，孔位应准确，孔径应符合要求。

四、模板安装

1、 基础模板安装

先在基础垫层上弹出基础的边线和中心线，作为安装模板的依据。 安装模板时，应保证模板的垂直度和水平度，使用水平仪和铅垂线进行测量和调整。

模板之间的拼接应严密，不得有缝隙，拼接处可使用海绵条或胶带进行密封，防止漏浆。

2、 墙体模板安装

在墙体钢筋上设置定位钢筋，以保证模板的位置准确。

安装一侧模板后，插入对拉螺栓，然后安装另一侧模板。对拉螺栓的间距和位置应符合设计要求。

中国建筑第八工程局

CHINA CONSTRUCTION EIGHTH ENGINEERING DIVISION

技 术

交 底 记 录

工程名称：中国大连石油大厦 分项工程名称：地下室主楼底板模板 日期：2011.4.15

技术负责人： 交底人： 接收人：

第 1 页 共 2 页 交底内容：

1.地下室主楼底板模板支设分为上返梁及承台梁吊模，地下室外墙吊模，集水坑吊模。

2. 900×1150mm上返梁需要吊膜550mm高，在距底板顶350mm位置穿M14对拉螺栓,间距1200mm。外墙需要吊模300mm高，并在墙体内居中焊接钢板止水带，模板加固竖向采用钢筋点焊，焊接钢筋斜撑。其做法如下图所示：

3.700×900mm上返梁及承台梁600mm板方向需要吊模300mm，竖向钢筋背楞间距1200m。其具体做法见下图：

4.集水坑处吊模基坑模板采用15mm厚木胶板，45×95mm木方竖放作为背楞，间距为200mm。基坑底部亦支设15mm厚木胶板，且留置2个300×300mm排气孔。支撑采用钢管架及微调螺栓顶撑，立杆坑边300mm起步，间距900mm，水平杆坑底100mm起步，步距400mm。钢管支撑架设置剪刀撑，以增强支撑的整体稳定性。如下图所示：

在浇筑底板混凝土过程中应在模板两侧对称浇注，避免模板因受力不均而变形。此外混凝土还应分数次浇注，以保证施工质量及防止模板上浮。

中国建筑第八工程局

CHINA CONSTRUCTION EIGHTH ENGINEERING DIVISION

技 术

交 底 记 录

工程名称：中国大连石油大厦 分项工程名称：地下室主楼底板模板 日期：2011.4.15

技术负责人： 交底人： 接收人：

地下室模板施工技术交底

地下室模板施工是一个关键的工程环节。

一、施工前准备：

1．确保所有施工人员具备相关的资质和安全意识培训。

2．检查施工图纸和技术规范，了解地下室结构、尺寸和模板系统要求。

3．确认模板材料的供应、质量和规格，并进行检验。

二、模板系统布置：

1．根据设计要求和施工图纸，确定模板系统的布置方式。

2．在地下室墙体周围搭设适当的水平支撑和垂直支撑，以确保模板的稳定性和平整度。

3．根据地下室的结构类型，设置横向和纵向的模板支撑，使模板能够承受混凝土浇筑的重量和压力。

三、模板安装：

1．根据施工图纸和布置方案，将预制的模板板材按照尺寸和位置逐一安装。

2．使用螺栓、连接板或其他适当的连接件将模板板材固定在支撑上，确保其稳定性和刚度。

3．调整模板板材的位置和水平度，使用水平仪进行检查和调整。

四、模板表面处理：

1．在模板安装完成后，进行模板表面的处理工作。

2．检查模板板材是否存在裂缝、破损或不平整的情况，并及时修复或更换。

3．使用木工工具和打磨机对模板表面进行修整，确保其平整度和光滑度，以便于混凝土的浇筑。

五、模板连接和密封：

1．在模板安装完成后，进行模板板材之间的连接和密封工作。

2．确保模板板材之间的连接紧密，使用适当的连接件进行固定。

3．对连接处进行密封处理，防止混凝土浆液渗漏。

六、施工质量控制：

1．在整个模板施工过程中，进行严格的质量控制。

2．定期检查模板系统的稳定性和安全性，并进行必要的调整和修正。

3．检查模板表面的平整度和光滑度，确保满足设计和规范的要求。

七、施工安全：

1．重视施工安全，确保所有人员遵守安全操作规程，佩戴个人防护装备。

2．确保模板支撑和连接的稳定性，避免发生模板倒塌等事故。

3．加强现场管理，及时清理施工区域的杂物，并设置明显的警示标志。

地下室模板施工是一个复杂的工程任务，需要具备一定的技术和经验。建议您在施工前咨询专业的建筑师或施工队伍，以确保施工质量和安全性。同时，遵守相关的法律法规和建筑规范，确保地下室模板施工符合要求。
