配电网优化规划

配电网规划

随着电力需求的不断增长和能源结构的转型，配电网规划成为电力行业重要的一环。配电网规划是指通过合理的布局和配置电网设施，以满足用户的用电需求和实现电力供应的可靠性和经济性。

配电网规划需要综合考虑以下几个方面：

1. 供电负荷需求：根据供电区域的负荷需求进行合理的划分和布局。对于现有负荷集中、容量不足的配电网，还需要进行升级改造。

2.线路布置：根据用户用电需求和电网容量，合理布置配电线路。对于低压线路，依据负荷分布和地理条件，确定布线方式，避免电流过载和电压跌落。

3.主变电站选址：根据负荷集中度、输配电线路距离以及可靠性要求，确定主变电站的选址。选址要考虑供电半径、土地和环境条件等因素。

4.设备配置：根据用户用电负荷和可靠性要求，配置变压器和开关设备等。对于重要用户，需要配置备用设备，提高供电可靠性。

5.可靠性分析：通过可靠性分析，考虑各类故障和不确定因素对电网供电的影响，从而确定电网配置和供电策略，保证供电可靠性。

6.经济性评价：在满足供电需求的基础上，综合考虑电网建设和运维成本，进行经济性评价，选择成本最低的方案。

配电网规划还需要充分考虑电力行业的发展趋势和政策要求。目前，随着可再生能源的发展和智能电网的兴起，配电网规划也需要适应这些变化。例如，可以考虑将分布式电源接入配电网，提高电网的可持续性和灵活性。同时，应充分利用科技手段，如物联网、人工智能等技术，提高电网的运行效率和智能化水平。

在城市化进程中，配电网规划还需要考虑城市规划和土地利用。对于新建区域，要合理规划电力设施的位置，避免后续的拆迁和改造。对于老旧城区，需要进行电网的改造和升级，以满足用电需求和保障供电安全。

总之，配电网规划是实现可靠、高效、经济供电的基础工作。在规划过程中，需要充分考虑供电负荷、线路布置、设备配置、可靠性分析、经济性评价等因素，同时也要适应新能源和智能化发展的需求。只有通过合理的规划和科学的管理，才能建设出更加安全、可靠和高效的配电网。

浅谈中心镇配网规划优化

摘要：随着社会的发展与进步，我们越来越重视中心镇配电网规划，中心镇配网规划优化对于现实生活中具有重要的意义。本文主要介绍中心镇配网规划优化的有关内容。

关键词中心镇；配网；规划；优化；原则；技术；

中图分类号：f110文献标识码： a 文章编号：

引言

配电网作为电力系统规划中的核心组成部分，同时又是其最主要负荷中心，具有用电量大、负荷密度高、安全可靠和供电质量要求高等特点。同时，电力工业的发展水平不仅会对国民经济产生巨大影响，而且还涉及到能源消耗、巨额资金投入及其可持续发展的战略性问题。因此，合理地进行有效电力系统规划，结合实际进行系统的可靠性研究，充分掌握配电网规划中的基本理论和研究方法成为当今的热点。

一、我国中心城镇配电网的发展现状

众所周知，我国配电规划与世界上发达国家相比，发展起步较晚，水平较低，建设相对落后，特别是城区的配电网，一定程度上滞后于城市的经济发展，成为约束城市发展的明显瓶颈。我国电网投资还不到电源投资的一半，并且配电网资金投入远小于输电网。同时，负荷发展相对过快、网架结构薄弱、电力设备更新不及时、事故发生率高、线路严重过载、可靠性较差、电压质量低等问题同样是我国城市配电网发展存在的普遍性问题。随着我国经济的快速

增长，对电网负荷的要求不断提高，这些问题更加突出，因此，如何建设城市配电网是当前迫切需要解决的问题。

二、中心城镇配电网规划的基本思路和主要内容

2.1 规划的基本思路

配电网的规划和设计主要包括长期规划、网络规划和施工设计三项内容。长期规划用于明确将来的主要投资项目和主网架的结构；网络规划用于处理近期的各种投资项目；而施工设计多用在考虑各个网络元件的结构设计，以及考虑能否获得各种所需的设备和材料。

2.2 规划的主要内容

●■　。。　

Ｓ㈧毡　Ｇ　０　

第２６卷第６期　２０１０年６月　电网与清洁能源　Ｐｏｗｅｒ　Ｓｙｓｔｅｍ　ａｎｄ　Ｃｌｅａｎ　Ｅｎｅｒｇｙ　Ｖｏ１．２６　ＮＯ．６　Ｊｕｎ．２０１０　

文章编号：１６７４—３８１４（２０１０）０６～００２０—０３　中图分类号：ＴＭ７１４．３　

配电网无功优化规划及控制系统　

黄伦，左剑飞，吴　敏　

（西安供电局，西安７１００３２）　文献标志码：Ａ　

Ｒｅａｃｔｉｖｅ　Ｐｏｗｅｒ　Ｐｌａｎｎｉｎｇ　ａｎｄ　Ｃｏｎｔｒｏｌ　Ｓｙｓｔｅｍ　ｆｉ）ｒ　Ｄｉｓｔｒｉｂｕｔｉｏｎ　Ｎｅｔｗｏｒｋｓ　

ＨＵＡＮＧ　Ｌｕｎ，ＺＵＯ　Ｊｉａｎ－ｆｅｉ，ＷＵ　Ｍｉｎ　

（Ｘｉ’ａｎ　Ｅｌｅｃｔｒｉｃ　Ｐｏｗｅｒ　Ｓｕｐｐｌｙ　Ｂｕｒｅａｕ，Ｘｉ’ａｎ　７１００３２，Ｓｈａａｎｘｉ　Ｐｒｏｖｉｎｃｅ，Ｃｈｉｎａ）　

ＡＢＳＴＲＡＣＴ：Ｉｎ　ｌｉｎｅ　ｗｉｔｈ　ｔｈｅ　ｅｘｉｓｔｉｎｇ　ｃｕｒｒｅｎｔ　ｃｏｎｄｉｔｉｏｎｓ　ｏｆ　ｔｈｅ　

ｒｅａｃｔｉｖｅ　ｐｏｗｅｒ　ｐｌａｎｎｉｎｇ　ｉｎ　ｔｈｅ　ｐｏｗｅｒ　ｇＩｉｄｓ，ｔｈｉｓ　ｐａｐｅｒ　ｃａｌｌｅｄ　ｆｏｒ　

ｍｏｒｅ　ｅｆｆｏｒｔｓ　ｉｎ　ｔｈｅ　ｒｅａｃｔｉｖｅ　ｐｏｗｅｒ　ｐｌａｎｎｉｎｇ，ａｎｄ　ｉｎ　ｐａｒｔｉｃｕｌａｒ，　

ｓｈｏｕｌｄ　ｃｏｍｂｉｎｅ　ｔｈｅ　ｐｒｉｏｒ　ｐｌａｎｎｉｎｇ　ｗｉｔｈ　ｔｈｅ　ｃｏｎｔｒｏｌ　ｓｙｓｔｅｍ　ｏｆ　

ｒｅａｃｔｉｖｅ　ｐｏｗｅｒ　ｔＯ　ｉｍｐｒｏｖｅ　ｔｈｅ　ｐｒａｃｔｉｃａｂｉｌｉｔｙ　ｏｆ　ｔｈｅ　ｒｅａｃｔｉｖｅ　ｐｏｗｅｒ　

ｏｐｔｉｍｉｚａｔｉｏｎ．Ａｎｄ　ｔｈｉｓ　ｐａｐｅｒ　ｍａｄｅ　ａ　ｂｒｉｅｆｉｎｔｒｏｄｕｃｔｉｏｎ　ｏｆｔｈｅ　ｂａｓｉｃ　ｍｅｔｈｏｄｓ　ｏｆ　ｔｈｅ　ｐｒｉｏｒ　ｐｌａｎｎｉｎｇ　ｏｆ　ｒｅａｃｔｉｖｅ　ｐｏｗｅｒ　ａｎｄ　ｃｏｍｐｏｓｉｔｉｏｎ　

ａｎｄ　ｂａｓｉｃ　ｒｅｇｕｌａｔｉｎｇ　ｐｒｉｎｃｉｐｌｅｓ　ｏｆ　ｔｈｅ　ｏｐｔｉｍｉｚｅｄ　ｃｏｎｔｒｏｌ　ｓｙｓｔｅｍ　ｆｏｒ　

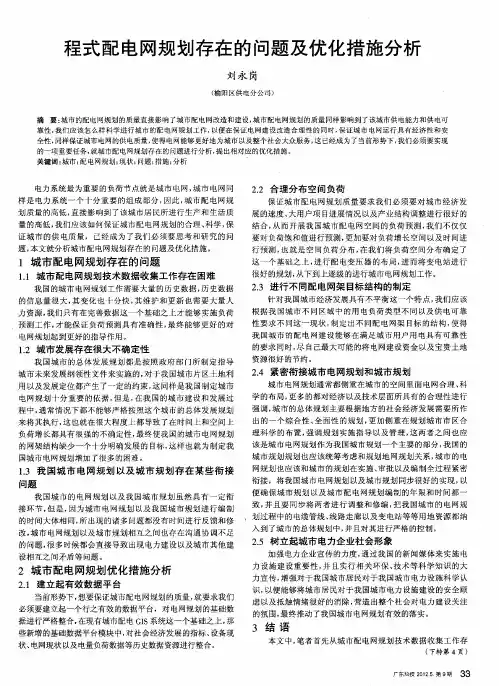

程式配电网规划存在的问题及优化措施分析　

刘永岗　

（榆阳区供电分公司）　

摘要：城市的配电网规划的质量直接影响了城市配电网改造和建设，城市配电网规划的质量同样影响到了该城市供电能力和供电可　靠性，我们应该怎么样科学进行城市的配电网规划工作，以便在保证电网建设改造合理性的同时，保证城市电网运行具有经济性和安　全性，同样保证城市电网的供电质量，使得电网能够更好地为城市以及整个社会大众服务，这已经成为了当前形势下，我们必须要实现　的一项重要任务，就城市配电网规划存在的问题进行分析，提出相对应的优化措施。　关键词：城市；配电网规划；现状；问题；措施；分析　

电力系统最为重要的负荷节点就是城市电网，城市电网同　样是电力系统一个十分重要的组成部分，因此，城市配电网规　划质量的高低，直接影响到了该城市居民所进行生产和生活质　量的高低，我们应该如何保证城市配电网规划的合理、科学，保　证城市的供电质量，已经成为了我们必须要思考和研究的问　题，本文就分析城市配电网规划存在的问题及优化措施。　１城市配电网规划存在的问题　

１．１城市配电网规划技术数据收集工作存在困难　我国的城市电网规划工作需要大量的历史数据，历史数据　的信息量很大，其变化也十分快，其维护和更新也需要大量人　力资源，我们只有在完善数据这一个基础之上才能够实施负荷　预测工作，才能保证负荷预测具有准确性，最终能够更好的对　电网规划起到更好的指导作用。　１．２城市发展存在很大不确定性　我国城市的总体发展规划都是按照政府部门所制定指导　城市未来发展纲领性文件来实施的，对于我国城市片区土地利　用以及发展定位都产生了一定的约束，这同样是我国制定城市　电网规划十分重要的依据，但是，在我国的城市建设和发展过　程中，通常情况下都不能够严格按照这个城市的总体发展规划　来将其执行，这也就在很大程度上都导致了在时间上和空间上　负荷增长都具有很强的不确定性，最终使我国的城市电网规划　的网架结构缺少一个十分明确发展的目标，这样也就为制定我　国城市电网规划增加了很多的困难。　１．３我国城市电网规划以及城市规划存在某些衔接　问题　我国城市的电网规划以及我国城市规划虽然具有一定衔　接环节，但是，因为城市电网规划以及我国城市规划进行编制　的时间大体相同，所出现的诸多问题都没有时间进行反馈和修　改，城市电网规划以及城市规划相互之间也存在沟通协调不足　的问题，很多时候都会直接导致出现电力建设以及城市其他建　设相互之间矛盾等问题。　２城市配电网规划优化措施分析　２．１建立起有效数据平台　当前形势下，想要保证城市配电网规划的质量，就要求我们　必须要建立起一个行之有效的数据平台，对电网规划的基础数　据进行严格整合。在现有城市配电ＣＩＳ系统这一个基础之上，那　些新增的基础数据平台模块中，对社会经济发展的指标、设备现　状、电网现状以及电量负荷数据等历史数据资源进行整合。　２．２合理分布空间负荷　保证城市配电网规划质量要求我们必须要对城市经济发　展的速度、大用户项目进展情况以及产业结构调整进行很好的　结合，从而开展我国城市配电网空间的负荷预测，我们不仅仅　要对负荷饱和值进行预测，更加要对负荷增长空问以及时间进　行预测，也就是空间负荷分布，在我们将负荷空间分布确定了　这一个基础之上，进行配电变压器的布局，进而将变电站进行　很好的规划，从下到上逐级的进行城市电网规划工作。　２＿３进行不同配电网架目标结构的制定　针对我国城市经济发展具有不平衡这一个特点，我们应该　根据我国城市不同区域中的用电负荷类型不同以及供电可靠　性要求不同这一现状，制定出不同配电网架１１标的结构，使得　我国城市的配电网建设能够在满足城市用户用电具有可靠性　的要求同时，尽自己最大可能的将电网建设资金以及宝贵土地　资源很好的节约。　２．４紧密衔接城市电网规划和城市规划　城市电网规划通常都侧重在城市的空间里面电网合理、科　学的布局，更多的都对经济以及技术层面所具有的合理性进行　强调，城市的总体规划主要根据地方的社会经济发展需要所作　出的一个综合性、全面性的规划，更加侧重在规划城市市区合　理科学的布置，强调规划实施指导以及管理，这两者之间也应　该是城市电网规划作为我国城市规划一个主要的部分，我国的　城市规划规划也应该统筹考虑和规划地网规划关系，城市的电　网规划也应该和城市的规划在实施、审批以及编制全过程紧密　衔接，将我国城市电网规划以及城市规划同步很好的实现，以　便确保城市规划以及城市配电网规划编制的年限和时间都一　致，并且要同步将两者进行调整和修编，把我国城市的电网规　划过程中的电缆管线、线路走廊以及变电站等等用地资源都纳　入到了城市的总体规划中，并且对其进行严格的控制。　２．５树立起城市电力企业社会形象　加强电力企业宣传的力度，通过我国的新闻媒体来实施电　力设施建设重要性，并且实行相关环保、技术等科学知识的大　力宣传，增强对于我国城市居民对于我国城市电力设施科学认　识，以便能够将城市居民对于我国城市电力设施建设的安全顾　虑以及抵触情绪很好的消除，营造出整个社会对电力建设关注　的氛围，最终推动了我国城市电网规划有效的落实。　３结语　本文中，笔者首先从城市配电网规划技术数据收集工作存　（下转第４页）
