LPG气化混合气工艺流程及控制方案

一、引言

LPG（液化石油气）是一种清洁、高效的能源，被广泛应用于家庭烹饪、工业生产和汽车燃料等领域。LPG气化混合气工艺流程及控制方案是指将液化石油气通过气化器气化成混合气（混合气包括乙烷、丙烷、丁烷等气态成分），并对气化过程进行控制的技术流程和方案。本文将从LPG气化混合气工艺流程和控制方案的基本原理、工艺流程、关键设备和控制策略等方面进行介绍和分析。

二、基本原理

LPG气化混合气工艺的基本原理是将液化石油气通过气化器进行气化，并与空气或其他气体混合形成可燃气体混合气。气化器一般采用加热的方式将液化石油气加热至其饱和蒸气温度以上，使其气化成气态状态。然后将气态LPG与空气或其他气体进行混合，形成可燃气体混合气。混合气的成分一般由丙烷、丁烷、乙烷等组成，其组成比例可以根据具体需求进行调节。

三、工艺流程

LPG气化混合气的工艺流程主要包括气化阶段、混合阶段和储存阶段。具体流程如下：

1. 液化石油气进入气化器，通过加热气化成气态LPG；

2. 气态LPG与空气或其他气体混合，形成可燃气体混合气；

3. 混合气经过调节、净化后，送入储存设备中存储。

四、关键设备

LPG气化混合气工艺涉及的关键设备主要包括气化器、混合装置和储存设备。

1. 气化器：气化器是将液化石油气气化成气态LPG的设备，一般采用加热方式实现。气化器的设计应考虑到LPG的成分、流量和压力等参数，以保证气化效果和安全性。

2. 混合装置：混合装置是将气态LPG与空气或其他气体混合的设备，其设计应考虑到混合气的成分、比例和均匀度等参数，以确保混合气质量和稳定性。

3. 储存设备：储存设备主要用于存储混合气，一般采用压力容器或储罐等形式，其设计应考虑到混合气的压力、温度和安全性等参数。

气化及灰水处理工艺流程

Gasification and Greywater Treatment Process Flow (英文):

Gasification Process:

Raw Material Pretreatment: Solid fuels undergo pretreatment to ensure smooth

gasification reactions. This typically involves crushing, drying, and preheating the raw

materials.

Gasification Reaction: The pretreated raw materials undergo gasification under high

temperature, pressure, and appropriate atmospheric conditions. The core objective is to

decompose carbon compounds in the solid fuels into combustible gases, mainly carbon

monoxide (CO), hydrogen (H2), and methane (CH4). The product gases, rich in hydrocarbons,

require further processing for extraction and separation.

Greywater Treatment Process:

Centrifugal Settling: This is the initial step in greywater treatment, where solid particles

suspended in the water are separated.

煤气化工艺流程

一、原料准备

煤气化工艺的原料主要是煤炭，需要将原煤进行破碎、筛分、干燥等预处理，以确保原料煤的质量和稳定性。预处理后的原料煤需经过称量、运输和储存等环节，为后续的煤气化工艺流程做好准备。

二、煤浆制备

煤浆制备是将经过预处理的原料煤与水按照一定比例混合，经过球磨机等设备进行研磨和搅拌，制备出一定浓度的煤浆。制备好的煤浆需经过质量检验，确保其浓度、粒度等指标符合工艺要求。

三、气化炉操作

煤气化工艺的核心设备是气化炉，它将经过制备的煤浆与氧气进行高温高压反应，生成合成气。气化炉的操作需要严格按照工艺参数进行控制，以确保反应的稳定性和安全性。

四、煤气净化

从气化炉出来的合成气含有大量的杂质，需要进行净化处理。通过洗涤、除尘、脱硫等净化环节，将合成气中的杂质去除，得到纯净的煤气。净化过程中使用的药剂和设备需定期检查和维护，以保证净化效果。

五、尾气处理

煤气化工艺的尾气主要指未完全反应的废气和排放的废渣等。这些废气和废渣需进行妥善处理，以防止对环境和人体健康造成不良影响。常见的尾气处理方法包括废气燃烧、废渣回收再利用等。 六、煤气储存与运输

经过净化和处理的煤气可以储存在专门的储气罐中，以供后续使用。煤气运输需使用专业的管道或车辆进行，确保安全、高效地将煤气输送到目的地。

七、安全生产措施

为了确保煤气化工艺流程的安全生产，需要采取一系列的安全措施。包括但不限于：严格控制工艺参数、加强设备维护和检修、定期进行安全演练和培训等。这些措施的实施可以最大限度地减少事故发生的可能性，保障员工和企业安全。

八、环境影响控制

煤气化工艺流程对环境有一定的影响，主要体现在废气、废水和废渣的排放上。为了降低对环境的影响，需要采取有效的环保措施，如废水处理、废气处理和废渣回收再利用等。此外，还需要加强对环保法规的遵守和环保意识的普及，以实现煤气化工艺流程的可持续发展。

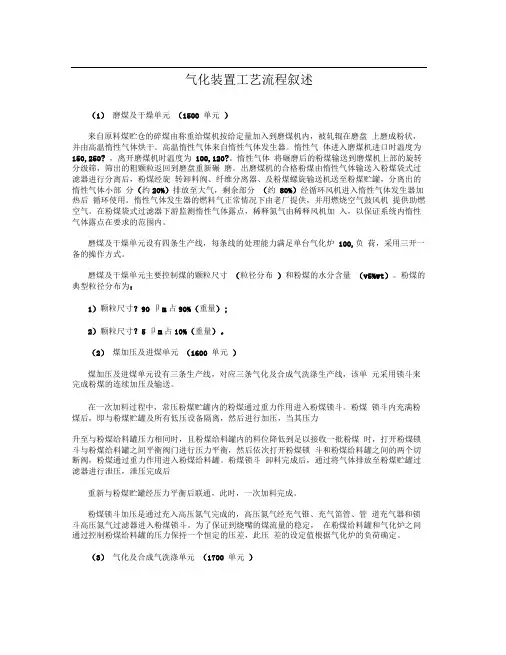

气化装置工艺流程叙述

（1） 磨煤及干燥单元 （1500 单元 ）

来自原料煤贮仓的碎煤由称重给煤机按给定量加入到磨煤机内，被轧辊在磨盘 上磨成粉状，并由高温惰性气体烘干。高温惰性气体来自惰性气体发生器。惰性气 体进入磨煤机进口时温度为

150,250? ，离开磨煤机时温度为 100,120?。惰性气体 将碾磨后的粉煤输送到磨煤机上部的旋转分级筛，筛出的粗颗粒返回到磨盘重新碾 磨。出磨煤机的合格粉煤由惰性气体输送入粉煤袋式过滤器进行分离后，粉煤经旋 转卸料阀、纤维分离器、及粉煤螺旋输送机送至粉煤贮罐，分离出的惰性气体小部 分（约20%）排放至大气，剩余部分 （约 80%）经循环风机进入惰性气体发生器加热后 循环使用。惰性气体发生器的燃料气正常情况下由老厂提供，并用燃烧空气鼓风机 提供助燃空气。在粉煤袋式过滤器下游监测惰性气体露点，稀释氮气由稀释风机加 入，以保证系统内惰性气体露点在要求的范围内。

磨煤及干燥单元设有四条生产线，每条线的处理能力满足单台气化炉 100,负 荷，采用三开一备的操作方式。

磨煤及干燥单元主要控制煤的颗粒尺寸 （粒径分布 ）和粉煤的水分含量 （v5%wt）。粉煤的典型粒径分布为：

1）颗粒尺寸？90卩m占90%（重量）;

2）颗粒尺寸？5卩m占10%（重量）。

（2） 煤加压及进煤单元 （1600 单元 ）

煤加压及进煤单元设有三条生产线，对应三条气化及合成气洗涤生产线，该单 元采用锁斗来完成粉煤的连续加压及输送。

在一次加料过程中，常压粉煤贮罐内的粉煤通过重力作用进入粉煤锁斗。粉煤 锁斗内充满粉煤后，即与粉煤贮罐及所有低压设备隔离，然后进行加压，当其压力

升至与粉煤给料罐压力相同时，且粉煤给料罐内的料位降低到足以接收一批粉煤 时，打开粉煤锁斗与粉煤给料罐之间平衡阀门进行压力平衡，然后依次打开粉煤锁 斗和粉煤给料罐之间的两个切断阀，粉煤通过重力作用进入粉煤给料罐。粉煤锁斗 卸料完成后，通过将气体排放至粉煤贮罐过滤器进行泄压，泄压完成后
