砂型铸造的要求

砂型铸造造型操作规程

砂型铸造是一种常见的铸造工艺，其操作规程对于保证铸件质量和生产效率至关重要。下面是砂型铸造造型操作规程的一般要求和步骤，以供参考：

一、准备工作

1. 检查模具和芯盒的完整性和状况，确保其没有裂纹、破损或变形。

2. 清理模具内表面，并涂抹一层薄油来保护母模及提高抗粘性。

3. 检查铸造工艺图纸和工艺规程，确认需要的型腔尺寸、浇口位置、冷铁和砂心位置等。

二、芯盒制备

1. 准备芯盒材料，根据铸造工艺要求选择合适的芯盒材料。

2. 制作芯盒模具，确保芯盒模具尺寸和形状与设计要求一致。

3. 制备芯盒尺寸合适的芯子，根据铸造工艺要求调整芯子的含水量。

4. 在芯盒模具中装砂，保证砂层厚度均匀并压实，确保芯盒的结实性。

5. 检查芯盒的尺寸精度和表面质量，确保其符合设计要求。 三、模具制备

1. 准备模具的砂型材料，根据铸造工艺要求选择合适的砂型材料。

2. 准备砂箱并抹布，保证砂箱的清洁和干燥，以免砂粒粘附在砂箱内表面。

3. 料浆混合均匀，根据砂型的不同需要，调整水分和胶结剂的比例。

4. 涂抹分离剂，在模具表面均匀地喷洒分离剂，以防止砂粒粘附在模具上。

5. 将液态砂浆均匀地倒入砂箱中，待砂浆凝固成砂型后，将多余砂浆倒掉，露出模具孔和铸件净型。

四、芯和模的组装

1. 将芯子和模具清洁干净，并检查是否有损坏或变形等缺陷。

2. 将芯子放置在模具的适当位置上，并使用夹具或夹具夹紧芯子。

3. 确保芯子与模具之间无缝隙，且芯子与模具之间的间隙符合设计要求。

五、整理修整

1. 根据铸造工艺要求，修整砂型表面，使其平整、整齐，并修复任何缺陷。

2. 清理砂箱及砂型，确保之后的工序能够顺利进行。

六、组装及检查 1. 进行模具组装，确保模具的各部分正确组合，并紧固好螺栓。

2. 进行模具表面质量检查，注意检查是否有砂粒、裂纹、气孔等缺陷。

以上是砂型铸造造型操作规程的一般要求和步骤，具体的操作规范还需根据具体的工艺要求和铸件结构来确定。在实际操作中，要严格按照工艺规程进行操作，确保砂型的质量和一致性，从而保证生产出优质的铸件。

砂型铸造工艺流程

砂型铸造工艺流程图

制作木模-造型-熔化-浇注-落砂-冒口拆除-检验入库

熔模铸造工艺

失蜡铸造现在称为熔模铸造。这是一种很少切割或不切割的铸造工艺，是铸造行业的一项优秀技术。它被广泛使用。它不仅适用于各种类型和合金的铸造，而且可以生产出比其他铸造方法具有更高尺寸精度和表面质量的铸件，甚至复杂的、耐高温的、难以加工的、其他铸造方法难以铸造的铸件也可以通过熔模精密铸造来铸造。

熔模铸造是在古代蜡模铸造的基础上发展起来的。作为一个古老的文明，中国是最早使用这项技术的国家之一。早在公元前几百年，中国古代劳动人民就创造了这种失传的铸蜡技术，用来铸造钟鼎和具有各种精美图案和文字的器皿，如春秋时期曾侯乙墓的青铜板。曾侯乙墓雕像板的底座是多条龙缠绕在一起，首尾相连，上下交错，形成一个中间镂空的多层云纹图案。这些图案很难用普通的铸造工艺来制作，而失蜡法的铸造工艺可以利用石蜡无强度、易雕刻的特点，用普通的工具雕刻出与曾侯乙墓的雕像板相同的石蜡工艺品，然后加入浇注系统，经过上漆、脱蜡、浇注，得到精美的曾侯乙雕像板

现代熔模铸造法在20世纪40年代实际应用于工业生产当时，航空喷气发动机的发展要求制造具有复杂形状、精确尺寸和光滑表面的耐热合金部件，如叶片、叶轮和喷嘴。由于耐热合金材料难以加工，零件形状复杂，因此不可能或难以用其他方法制造。因此，需要找到一种新的精确的成型工艺。因此，现代熔模铸造法借鉴了古代传下来的失蜡铸造法，通过对

材料和工艺的改进，在古代工艺的基础上取得了重要的发展。因此，航空工业的发展促进了熔模铸造的应用，熔模铸造的不断改进也为航空工业进一步提高性能创造了有利条件。

中国在20世纪50年代和60年代开始将熔模铸造应用于工业生产此后，这种先入为主的铸造技术得到了极大的发展，并已广泛应用于航空、汽车、机床、船舶、内燃机、燃气轮机、电信仪器、武器、医疗器械、切割工具等制造业，以及工艺品的制造。所谓的

铸造利润源泉的发动机

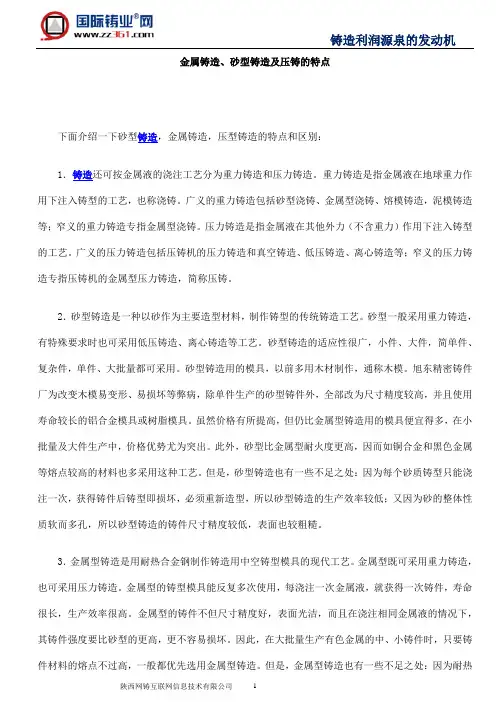

陕西网铸互联网信息技术有限公司 1 金属铸造、砂型铸造及压铸的特点

下面介绍一下砂型铸造，金属铸造，压型铸造的特点和区别：

1．铸造还可按金属液的浇注工艺分为重力铸造和压力铸造。重力铸造是指金属液在地球重力作用下注入铸型的工艺，也称浇铸。广义的重力铸造包括砂型浇铸、金属型浇铸、熔模铸造，泥模铸造等；窄义的重力铸造专指金属型浇铸。压力铸造是指金属液在其他外力（不含重力）作用下注入铸型的工艺。广义的压力铸造包括压铸机的压力铸造和真空铸造、低压铸造、离心铸造等；窄义的压力铸造专指压铸机的金属型压力铸造，简称压铸。

2．砂型铸造是一种以砂作为主要造型材料，制作铸型的传统铸造工艺。砂型一般采用重力铸造，有特殊要求时也可采用低压铸造、离心铸造等工艺。砂型铸造的适应性很广，小件、大件，简单件、复杂件，单件、大批量都可采用。砂型铸造用的模具，以前多用木材制作，通称木模。旭东精密铸件厂为改变木模易变形、易损坏等弊病，除单件生产的砂型铸件外，全部改为尺寸精度较高，并且使用寿命较长的铝合金模具或树脂模具。虽然价格有所提高，但仍比金属型铸造用的模具便宜得多，在小批量及大件生产中，价格优势尤为突出。此外，砂型比金属型耐火度更高，因而如铜合金和黑色金属等熔点较高的材料也多采用这种工艺。但是，砂型铸造也有一些不足之处：因为每个砂质铸型只能浇注一次，获得铸件后铸型即损坏，必须重新造型，所以砂型铸造的生产效率较低；又因为砂的整体性质软而多孔，所以砂型铸造的铸件尺寸精度较低，表面也较粗糙。

3．金属型铸造是用耐热合金钢制作铸造用中空铸型模具的现代工艺。金属型既可采用重力铸造，也可采用压力铸造。金属型的铸型模具能反复多次使用，每浇注一次金属液，就获得一次铸件，寿命很长，生产效率很高。金属型的铸件不但尺寸精度好，表面光洁，而且在浇注相同金属液的情况下，其铸件强度要比砂型的更高，更不容易损坏。因此，在大批量生产有色金属的中、小铸件时，只要铸件材料的熔点不过高，一般都优先选用金属型铸造。但是，金属型铸造也有一些不足之处：因为耐热 铸造利润源泉的发动机

砂型铸造-湿型铸造

1 概述

粘土砂型可分为湿型、干砂型和表面烘干砂型。三者之间的主要差别在于：湿型是造好的砂型不经烘干，直接浇入高温金属液体；干砂型是在合箱和浇注前将整个砂型送入窑中烘干；表面烘干砂型只在浇注前对型腔表层用适当方法烘干一定深度（一般5～10mm，大件20mm以上）。

目前，湿型砂是使用最广泛的、最方便的造型方法，大约占所有砂型使用量的60～70％，但是这种方法还不适合很大或很厚实的铸件。表面烘干型与干型比，可节省烘炉，节约燃料和电力，缩短生产周期，所以曾在中型和较大型铸铁件的生产中推广过。通常采用较粗砂粒（使有高的透气性），加入较多粘土和水分，有时还在型砂中加1～2％的木屑（提高抗夹砂结疤能力），其型腔表面必须涂敷涂料。

干型主要用于重型铸铁件和某些铸钢件，为了防止烘干时铸型开裂，一般在加入膨润土的同时还加入普通粘土。干型主要靠涂料保证铸件表面质量。其型砂和砂型的质量比较容易控制，但是砂型生产周期长，需要专门的烘干设备，铸件尺寸精度较差，因此，近些年的干型，包括表面烘干的粘土政型已大部分被化学粘结的自硬砂型所取代。

2 湿型铸造

2.1湿型铸造特点

湿型铸造法的基本特点是砂型（芯）无需烘干，不存在硬化过程。其主要优点是生产灵活性大，生产率高，生产周期短，便于组织流水生产，易于实现生产过程的机械化和自动化；材料成本低；节省了烘干设备、燃料、电力及车间生产面积；延长了砂箱使用寿命等。但是，采用湿型铸造，也容易使铸件产生一些铸造缺陷，如：夹砂、结疤、鼠尾、粘沙、气孔、砂眼、胀砂等。随着铸造科学技术的发展，对金属与铸型相互作用原理的理解更加深刻；对型砂质量的控制更为有效；加上现代化砂处理设备使型砂质量得到了一定保证；先进的造型机械使型砂紧实均匀，起模平稳，铸型的质量较高，促进了湿型铸造方法应用范围的扩大。例如汽车、拖拉机、柴油机等工业中，质量在300～500kg以下的薄壁铸铁件，现都已成功地采用湿型铸造。现代化造型方法有：普通机器造型、微震压实造型、多触头高压造型、射压造型、冲击造型及静压造型等。各种造型方法的特点及所生产的铸件尺寸精度和表面粗糙度值见表1。
