SPC统计过程控制及CPK分析
随着工业的不断发展，SPC统计过程控制和CPK分析作为质量控制的重要工具被广泛使用。本文将从以下几个方面进行介绍：
• SPC统计过程控制的基本概念及步骤
• CPK分析的基本概念和应用方法
• SPC统计过程控制和CPK分析在实际生产中的应用
SPC统计过程控制的基本概念及步骤
SPC统计过程控制是指在生产过程中，通过对产品质量进行监测和控制，确保产品质量的稳定和一致性。其基本步骤如下：
1. 定义指标：确定需要监测的关键指标，如尺寸、重量、硬度等。
2. 收集数据：在生产过程中按一定规律收集指标数据。
3. 统计分析：对数据进行统计分析，得出产品质量的统计特性，如均值、方差、极差等。
4. 制定控制策略：根据分析结果制定控制策略，如控制上下限、报警线等。
5. 实施控制：在实际生产过程中，根据控制策略对产品质量进行实时监测和控制。
6. 持续改进：根据监测结果和反馈信息，不断优化控制策略，实现质量持续改进。
CPK分析的基本概念和应用方法
CPK是一种衡量产品质量稳定性的指标，其计算方法为：CPK=(USL-LSL)/(6σ)。其中，USL和LSL分别为上限和下限，σ为标准差。CPK的值越接近1，产品质量的稳定性就越好。
CPK分析的应用方法如下：
1. 定义指标：选择需要监测的关键指标。
2. 收集数据：在一段时间内按一定规律收集指标数据。
3. 统计分析：对数据进行统计分析，计算出指标的均值、标准差以及CPK值。
4. 制定改进措施：根据CPK值的高低以及其他因素，制定针对性的改进措施，并在实际生产中进行落实和监测。
5. 持续改进：根据改进措施的效果，不断优化工艺流程和控制方法，实现产品质量的持续改进。 SPC统计过程控制和CPK分析在实际生产中的应用
SPC统计过程控制和CPK分析在实际生产中的应用非常广泛。以汽车制造为例，汽车零部件的质量稳定性是确保整车质量的关键，因此，对关键指标进行SPC统计过程控制和CPK分析就显得尤为重要。汽车制造过程中，可以通过SPC统计过程控制对关键指标进行实时监测和控制，避免不良品的产生，并通过CPK分析对生产质量进行综合评估和分析，发现问题和改进措施。除了汽车制造，电子、航空等诸多领域都在广泛应用SPC统计过程控制和CPK分析。
NO测定 D A T A
14.384.304.244.374.313.8=SL4.8=SU24.414.464.304.274.24
34.274.414.464.424.31
44.464.384.304.344.24
54.424.414.464.414.32
64.414.304.274.394.29
74.384.274.344.244.24
84.324.344.324.324.41
94.294.44.274.344.29
104.244.384.344.324.41
114.344.294.274.344.42
124.324.384.344.324.34
134.334.274.324.334.41
144.304.274.294.394.29基准表★ 工程能力的有无是按照如下基154.344.344.244.244.32A+▶ 2.0 >Cpk ≥ 1.67 :164.334.44.344.464.29A▶ 1.67 >Cpk ≥ 1.33 :174.304.274.324.344.24B ▶1.33 >Cpk ≥ 1.00 :184.344.344.334.324.34C▶ 1.00 >Cpk ≥ 0.67 :194.314.314.304.274.32D ▶ 0.67 >Cpk : 不可204.274.294.434.274.33结论
21
22
23 ▶ 规格中心 (μ)0.031
24
253.8=SL4.8=SU
26
27
28
29
30
31
324.3=μ33LOT NO测定者
样品数(n)100下限规格 (SL)3.80测定设备功率表测定日
最大(Max)4.46上限规格(SU)4.80客户名做成者
最小(Min)4.24规格中心(μ)4.30规格做成日
平均(X-bar)4.33Cp2.84测定项目功率
标准偏差(σ)0.06Cpk2.66产品名
上限不良PPM0.0母集团推定不良率工程名下限不良PPM0.00PPM特别备注工程能力分析表
CP和CPK介绍
在评估SMT设备或在选型的时候，常听到“印刷机、贴片机或再流焊设备的Cp和Cpk值是多少？Cp、Cpk是什么意思呢？
CP(或Cpk)是英文Process Capability index缩写，汉语译作工序能力指数，也有译作工艺能力指数过程能力指数。 工序能力指数，是指工序在一定时间里，处于控制状态(稳定状态)下的实际加工能力。它是工序固有的能力，或者说它是工序保证质量的能力。 这里所指的工序，是指操作者、机器、原材料、工艺方法和生产环境等五个基本质量因素综合作用的过程，也就是产品质量的生产过程。产品质量就是工序中的各个质量因素所起作用的综合表现。 对于任何生产过程，产品质量总是分散地存在着。若工序能力越高，则产品质量特性值的分散就会越小；若工序能力越低，则产品质量特性值的分散就会越大。那么，应当用一个什么样的量，来描述生产过程所造成的总分散呢?通常，都用6σ(即μ＋3σ)来表示工序能力：工序能力＝6σ
若用符号P来表示工序能力，则：P＝6σ 式中：σ是处于稳定状态下的工序的标准偏差 工序能力是表示生产过程客观存在着分散的一个参数。但是这个参数能否满足产品的技术要求，仅从它本身还难以看出。因此，还需要另一个参数来反映工序能力满足产品技术要求(公差、规格等质量标准)的程度。这个参数就叫做工序能力指数。它是技术要求和工序能力的比值，即 工序能力指数=技术要求／工序能力 当分布中心与公差中心重合时，工序能力指数记为Cp。当分布中心与公差中心有偏离时，工序能力指数记为Cpk。运用工序能力指数，可以帮助我们掌握生产过程的质量水平。 工序能力指数的判断 工序的质量水平按Cp值可划分为五个等级。按其等级的高低，在管理上可以作出相应的判断和处置(见表1)。该表中的分级、判断和处置对于Cpk也同样适用。 表1 工序能力指数的分级判断和处置参考表 Cp值 级别 判断 双侧公差范(T) 处 置 Cp>1.67 特级 能力过高 T＞106 (1)可将公差缩小到约土46的范围 (2)允许较大的外来波动，以提高效率 (3)改用精度差些的设备，以降低成本 (4)简略检验 1.67≥Cp1.33 一级 能力充分 T＝86—106 (1)若加工件不是关键零件，允许一定程度的外来波动 (2)简化检验 (3)用控制图进行控制 1.33≥Cp>1.0 二级 能力尚可 T＝66—86 (1)用控制图控制，防止外来波动 (2)对产品抽样检验，注意抽样方式和间隔 (3)Cp—1．0时，应检查设备等方面的情示器 1.0≥Cp>0.67 三级 能力不足 T＝46—66 (1)分析极差R过大的原因，并采取措施(2)若不影响产品最终质量和装配工作，可考虑放大公差范围 (3)对产品全数检查，或进行分级筛选 0.67>Cp 四级 能力严重不足 T＜46 (1)必须追查各方面原因，对工艺进行改革 (2)对产品进行全数检查

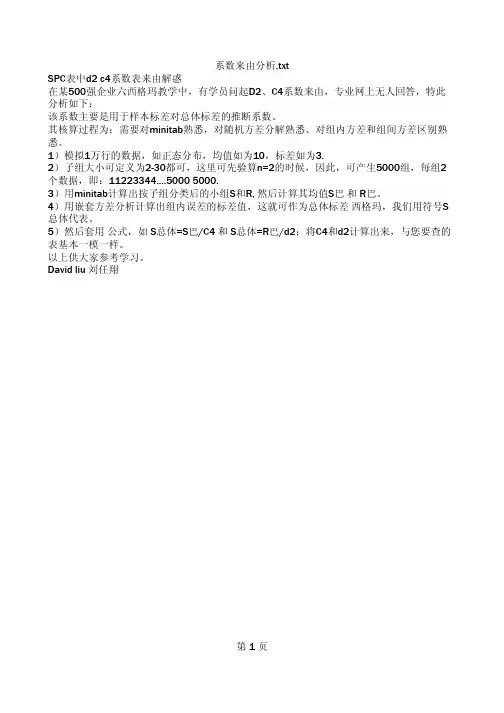

系数来由分析.txtSPC表中d2 c4系数表来由解惑
在某500强企业六西格玛教学中，有学员问起D2、C4系数来由，专业网上无人回答，特此
分析如下：
该系数主要是用于样本标差对总体标差的推断系数。
其核算过程为：需要对minitab熟悉，对随机方差分解熟悉、对组内方差和组间方差区别熟
悉。1）模拟1万行的数据，如正态分布，均值如为10，标差如为3.
2）子组大小可定义为2-30都可，这里可先验算n=2的时候，因此，可产生5000组，每组2
个数据，即：11223344....5000 5000.3）用minitab计算出按子组分类后的小组S和R, 然后计算其均值S巴 和 R巴。
4）用嵌套方差分析计算出组内误差的标差值，这就可作为总体标差 西格玛，我们用符号S
总体代表。5）然后套用 公式，如 S总体=S巴/C4 和 S总体=R巴/d2；将C4和d2计算出来，与您要查的
表基本一模一样。
以上供大家参考学习。 David liu 刘任翔
