光纤温度传感器原理

一、实验目的

1. 理解光纤传感技术的基本原理，掌握光纤传感器在温度测量中的应用。

2. 学习光纤光栅温度传感器的制作方法，掌握其性能测试和数据分析。

3. 了解温度光纤传感器的实际应用场景，提高对光纤传感器技术的认识。

二、实验原理

光纤传感器是一种基于光纤材料的光学传感器，具有抗电磁干扰、体积小、重量轻、防腐性好等优点。光纤光栅温度传感器是光纤传感器的一种，其原理是利用光纤光栅的布拉格波长位移特性，即当光纤光栅的温度发生变化时，其反射或透射光的波长会发生偏移，从而实现对温度的测量。

三、实验仪器与材料

1. 光纤光栅温度传感器

2. 光纤光栅光谱分析仪

3. 温度控制器

4. 实验台

5. 数据采集系统

四、实验步骤

1. 将光纤光栅温度传感器固定在实验台上，连接好光纤光谱分析仪和数据采集系统。

2. 调节温度控制器，使环境温度逐渐升高，记录光纤光栅光谱分析仪输出的光谱数据。

3. 重复步骤2，使环境温度逐渐降低，记录光谱数据。

4. 分析光谱数据，计算光纤光栅的布拉格波长位移与温度之间的关系。

五、实验数据与分析

1. 实验数据：

| 温度（℃） |布拉格波长（nm）| |----------|--------------|

| 20 | 1552.0 |

| 30 | 1553.5 |

| 40 | 1555.0 |

| 50 | 1556.5 |

| 60 | 1558.0 |

2. 分析：

通过实验数据可以看出，光纤光栅的布拉格波长随温度升高而增加，说明光纤光栅具有正的温度系数。根据实验数据，可以拟合出光纤光栅的布拉格波长与温度之间的关系式：

$$\lambda_B = 1552.0 + 0.0135T$$

其中，$\lambda_B$为布拉格波长，$T$为温度。

蓝宝石光纤温度传感器系统原理分析

1 前言

基于Plank黑体辐射定律，我们以镀有高温陶瓷的蓝宝石光纤为黑体高温传感器构建了高温测试系统，并测试了运动乙炔焰的温度。该结果对解决目前诸多工程实际应用中瞬态高温测试难题具有明显地意义。

2.理论基础

光纤温度传感器系统包括端部掺杂质的高温蓝宝石单晶光纤探头、Y型石英光纤传导束、超高亮发光二极管(LED)及驱动电路、光电探测器、荧光信号处理系统和辐射信号处理系统。。

在高温区(400℃以上)，光纤温度传感器基于光纤被加热要引起热辐射的原理工作。热辐射效应光强调制型光纤温度传感器属于被动式光强调制，它不需要外加光源，而直接由蓝宝石光纤制成的黑体腔收集热辐射，然后通过传输光纤送到光电二极管探测并进行数据处理。热辐射的强度和波长是温度的函数。采用带黑体腔的高温单晶蓝宝石(α-Al2O3)光纤(其熔点温度为2050℃)，当黑体腔与待测温度区热平衡时，黑体腔就按照黑体辐射定理发射与待测温度T相对应的电磁辐射，其谱功率密度出射率可以用Plank公式表示为

其中ελ为黑体腔的谱发射率;C1=3.74×108 W·μm4/m2为第一辐射常数;C2=1.44×102μm·K为第二辐射常数;λ为光谱辐射波长;T为黑体辐射温度。这一功率经高温光纤直接耦合进入低温光纤，然后射入光电二极管光敏面。考虑到光电二极管光敏面的光谱响应为0.4～1.1μm，同时为了使黑体腔的发射率稳定，控制黑体腔的长径比大于 3，于是黑体腔谱发射率ελ≈ 1，入射到光电二极管光敏面的黑体总辐射能量为

其中n1、n2分别表示高温光纤与低温光纤、低温光纤与光电二极管光敏面之间的功率耦合效率;S、l′、α分别表示高温光纤截面积、长度、损耗系数。

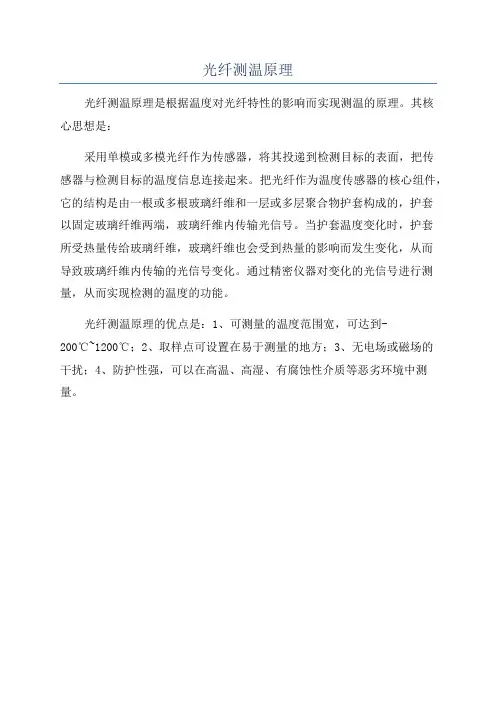

光纤测温原理

光纤测温原理是根据温度对光纤特性的影响而实现测温的原理。其核心思想是：

采用单模或多模光纤作为传感器，将其投递到检测目标的表面，把传感器与检测目标的温度信息连接起来。把光纤作为温度传感器的核心组件，它的结构是由一根或多根玻璃纤维和一层或多层聚合物护套构成的，护套以固定玻璃纤维两端，玻璃纤维内传输光信号。当护套温度变化时，护套所受热量传给玻璃纤维，玻璃纤维也会受到热量的影响而发生变化，从而导致玻璃纤维内传输的光信号变化。通过精密仪器对变化的光信号进行测量，从而实现检测的温度的功能。

光纤测温原理的优点是：1、可测量的温度范围宽，可达到-200℃~1200℃；2、取样点可设置在易于测量的地方；3、无电场或磁场的干扰；4、防护性强，可以在高温、高湿、有腐蚀性介质等恶劣环境中测量。

光纤测温 原理

光纤测温技术是一种基于光纤传感器的温度测量方法。它利用光纤作为温度传感器，通过传感器与被测温度物体之间的热传递来测量温度。

光纤传感器一般由两个主要部分组成：感温部和信号采集部。感温部包含了一个光纤的核心和包层，在其一段被涂上一层特殊的材料，这种材料在受热时会发生形变。当被测温度物体的温度发生变化时，热传导到感温部，使材料发生形变，从而引起光纤长度的微小变化。

信号采集部通过发送和接收光信号来测量光纤长度的变化。一种常用的方法是通过调制激光器发射出的激光光束，使其在光纤中传输，然后通过光纤的运输损耗和散射等，将激光光束的强度和频率改变。接收器接收到经过变化的光信号后，将其解调分析，就可以获得物体的温度信息。

光纤测温技术有许多优点。首先，光纤作为传感器具有高度的灵敏度和高温度测量范围。其次，由于光纤本身的柔性和耐腐蚀性，使得光纤传感器可以应用于复杂和恶劣的环境中。此外，由于光纤无任何电磁信号的辐射和干扰，光纤测温技术具有很好的抗干扰性能。

综上所述，光纤测温技术是一种精准、可靠的温度测量方法。它在工业、科研和环境监测等领域具有广泛的应用前景。
