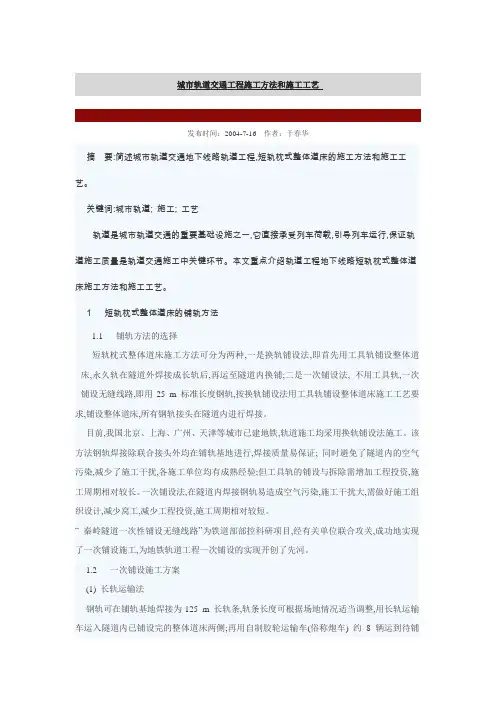

城市轨道交通施工工艺

城市轨道交通工程施工方法和施工工艺

发布时间：2004-7-16 作者：于春华

摘 要:简述城市轨道交通地下线路轨道工程,短轨枕式整体道床的施工方法和施工工艺。

关键词:城市轨道; 施工; 工艺

轨道是城市轨道交通的重要基础设施之一,它直接承受列车荷载,引导列车运行,保证轨道施工质量是轨道交通施工中关键环节。本文重点介绍轨道工程地下线路短轨枕式整体道床施工方法和施工工艺。

1 短轨枕式整体道床的铺轨方法

1.1 铺轨方法的选择

短轨枕式整体道床施工方法可分为两种,一是换轨铺设法,即首先用工具轨铺设整体道床,永久轨在隧道外焊接成长轨后,再运至隧道内换铺;二是一次铺设法, 不用工具轨,一次铺设无缝线路,即用25 m 标准长度钢轨,按换轨铺设法用工具轨铺设整体道床施工工艺要求,铺设整体道床,所有钢轨接头在隧道内进行焊接。

目前,我国北京、上海、广州、天津等城市已建地铁,轨道施工均采用换轨铺设法施工。该方法钢轨焊接除联合接头外均在铺轨基地进行,焊接质量易保证; 同时避免了隧道内的空气污染,减少了施工干扰,各施工单位均有成熟经验;但工具轨的铺设与拆除需增加工程投资,施工周期相对较长。一次铺设法,在隧道内焊接钢轨易造成空气污染,施工干扰大,需做好施工组织设计,减少窝工,减少工程投资,施工周期相对较短。

“ 秦岭隧道一次性铺设无缝线路”为铁道部部控科研项目,经有关单位联合攻关,成功地实现了一次铺设施工,为地铁轨道工程一次铺设的实现开创了先河。

1.2 一次铺设施工方案

(1) 长轨运输法

钢轨可在铺轨基地焊接为125 m 长轨条,轨条长度可根据场地情况适当调整,用长轨运输车运入隧道内已铺设完的整体道床两侧;再用自制胶轮运输车(俗称炮车) 约8 辆运到待铺

地段; 在隧道内组装长轨排, 安装扣件,悬挂短轨枕,利用钢轨支撑架架设轨排,调整轨道,浇筑道床混凝土,焊接联合接头,锁定无缝线路。该方法是在隧道外焊接长钢轨,质量易保证,减少空气污染,但是在隧道内组装长轨排,干扰大,效率低。

城市轨道交通工程施工方法和施工工艺

摘要：近年来，随着经济水平的提高和科学技术的进步，传统的城市交通已经不能满足现代人的出行需求。但城市轨道交通以其安全性高、速度快、舒适性好、环境污染小等优点，越来越受到人们的重视。这就是为什么近年来城市轨道交通项目发展迅速，城市交通也发挥着越来越重要的作用。

关键词：城市；轨道交通；施工；施工工艺

引言

与其他交通方式相比，城市轨道交通具有安全性高、速度快、舒适性好、环境污染小等优点。这就是为什么近年来城市轨道交通工程发展迅速，在城市交通中发挥着越来越重要的作用，在这一贡献中，城市轨道交通工程的轨道结构类型和轨道施工方法，详细论述了不同施工方法的选择和施工中的关键问题，对城市轨道交通工程优化、保证施工质量和进度具有实际意义。

1城市交通中的“轨道技术”要点

随着中国城市化规模和速度的不断提高，轨道交通项目在解决城市拥堵、促进经济发展方面的价值将是世界轨道交通发展的基本出发点是城市交通空间资源的开发。通过建设地铁、航空运输系统，与传统的地面运输相衔接，形成立体、多载体的运输形式。以“轨道”为依托，实施工程设计、施工、管理等工作，可以实现科学的总体规划和布局，在一定程度上，伴随着我国“城市化”的发展，2005年“轨道交通规划”获批以来，我国城市轨道交通审批数据连续十多年增长，累计达到442个，从“北至广州、深圳”的第一动物城逐步向二、三级城市发展，2018年，国务院发布《关于进一步加强城市轨道交通规划建设和管理的意见》，预测我国城市轨道交通工程将出现“新时代”。城市轨道交通的发展，将进一步加强不同类型轨道交通的协调，把最重要的点的顺序带到三、四级城市，这就要求我们确保道路安全，在此基础上，不断完善设计和管理措施，相关“轨道”技术要点包括以下三个方面。

铁路运输项目的总体结构

城市轨道交通机电安装标准化施工工艺

随着城市化的进程和交通需求的增加，城市轨道交通成为解决城市交通问题的重要途径之一。机电安装工作是城市轨道交通建设中的重要环节，安全可靠的机电设备才能保证城市轨道交通的安全、快速、稳定运行。因此，对城市轨道交通机电安装的标准化施工工艺极为重要。

一、前期准备

在进行轨道交通机电安装施工前，需要做好前期的准备工作，主要包括：

1. 准确掌握设计规范，详细了解设计要求

在开始施工之前，必须仔细研读设计规范，掌握设计资料和施工图纸，以及各种技术文件，了解设备的类型、型号、参数等。同时，要深入了解工程的运行要求和业主的意见和建议。

2. 做好施工计划，制定施工方案

根据设计规范和现场实际情况，制定详细的施工计划和方案，确定好施工范围、工期、施工阶段、施工内容等。同时，要考虑好施工过程中可能遇到的问题和变化，并做出应对措施。

3. 严格选取施工人员和材料

选取经验丰富、熟悉机电施工工艺的工人，并对其进行培训，保证其能够熟练操作、规范施工。同时，要选取符合国家标准的机电材料，保证质量可靠。

二、实施施工

在前期准备工作完成后，可以开始实施机电安装的标准化施工工艺了。具体步骤如下：

1. 按照施工计划安排施工

按照施工计划的要求，对施工进行安排，确定好工作负责人，并安排好施工人员的工作和现场管理。

2. 开始进行机电设备的安装

安装机电设备的工作包括：车站设施、信号设备、通信设备、供电设备以及其他附属设备等。在进行设备安装之前，需要制定安装顺序和步骤，并按照顺序进行安装。 3. 严格执行质量控制和安全措施

在机电安装过程中，必须严格执行质量控制和安全措施。每个环节都要进行测试、检验和调试，并对发现的问题及时处理，确保设备的质量和安全性。

4. 做好施工记录和资料归档

城市轨道交通刚性悬挂接触网安装施工工艺工法

1 前言

1.1 工艺工法概况

采用无轨测量、水钻式打孔及管片图纸选孔方式、可靠调节汇流排安装长度等工艺，提高刚性接触网安装工效。

1.2 工艺原理

1.2.1 无轨测量

采用自制模拟平台，根据线路调线调坡资料，模拟出后期完成轨道状况，在其上进行定位测量。如下无轨测量示意图1所示。

图1 无轨测量示意图

利用无轨测量法，测量悬挂点位置，在轨道施工前进行打孔，利用轨道施工前的隧道空档期，减少后期施工中的交叉干扰。为了确保施工精确性，减少后续返工工程量，后切底螺栓暂不安装，待轨道架设完毕，重新利用激光测距仪进行复核，确认无误后方进行后砌底螺栓安装工作。

1.2.2 水钻式打孔及管片1：1的图纸选孔位

采用管片大小1：1的图纸，临时贴在所需施工的管片上，确定钢筋的位置，利用标准底座模板进行比对，找出最佳打孔位置。

对于孔位不垂直的情况，利用操纵支柱，将电钻倒着固定在水钻立柱上，可保证打孔的垂直度，通过水钻立柱的操作杆，进行垂直向上的使力。

1.2.3 汇流排安装

为减少由于接头位于汇流排线夹下方导致的汇流排卡滞情况，需要安装部分短汇流排来进行调整，同时也导致中间接头增多、汇流排浪费的情况，根据汇流排的激光测距仪

调整螺栓

模拟平台 长度特性，找出中间接头离定位点的距离的计算方法，以便在汇流排安装前进行统筹规划。

图2 短汇流排计算表截图

汇流排安装前,复核整个刚性锚段的长度, 根据温度变化量预留两端伸缩量,计算出汇流排总长度,并合理布置短汇流排的安装位置。根据计算出的汇流排总长度,计算所需汇流排根数和需预制的短汇流排长度, 并对汇流排按安装顺序进行编号。短汇流排安装位置尽量靠近悬挂定位点,避免放于跨中位置,全锚段汇流排按安装顺序依次编号,安装时按编号安装。

刚性悬挂汇流排安装长度按图2进行计算:

汇流排总长度= L + L 1 ×2 +Δl + L 2 其中: L 为刚性锚段各跨距总和; L 1
