1页 1.求作下图的W投影，在投影图上注明各指定表面名称，并在表格内填写各指定表面与投影面的相对位置。
2.判别平面与投影面的相对位置。 如有你有帮助，请购买下载，谢谢！
2页 平面的投影——各种位置平面的投影 班级 姓名 成绩 1
3.过点、线作已知平面。
1．过点A作正垂面P,其α为30°. 2）过AB作铅垂面△ABC. 3) 过点A作一般面△ABC. 4) 过AB作一般面△ABC. 如有你有帮助，请购买下载，谢谢！
3页 4.过已知直线作平面图形。
1）作等边△ABC∥H面。 2）以AB为对角线作正方形垂直V面。 5.判断直线EF或点K是否在给定的平面上。
平面的投影——平面上的点和直线 班级 姓名 成绩 2 如有你有帮助，请购买下载，谢谢！
4页 6.求平面内点的另一投影。 7.求平面ABC内直线EF的H面投影。 如有你有帮助，请购买下载，谢谢！
5页 8.求平面ABCD上三角形EFG的H面投影。 9.补全平面五边形的H面投影。
平面的投影——平面上的点和直线 班级 姓名 成绩 3 如有你有帮助，请购买下载，谢谢！
6页 10.已知点A的两面投影，过点A作等腰三角形ABC的三面投影，该三角形为正垂面，α=30°，底边BC为正平线，长25mm,三角形的高为20mm. 12.已知一正方形ABCD的一边BC的H、V投影，另一边AB的V投影方向，补全此正方形的V、H投影。
11.已知一正方形ABCD的对角线AC，另一条对角线BD为H面平行线，作出该正方形的三面投影。 如有你有帮助，请购买下载，谢谢！
7页 平面的投影——平面对投影面的倾角 班级 姓名 成绩 4
13.求平面ABC内点D的V、H投影，使点D比A点低20，
在A点前20。 14.求三角形对H面的倾角α。 如有你有帮助，请购买下载，谢谢！
8页 15.求三角形对V面的倾角β。 16.求对H面倾角为α=60º的等腰三角形ABC，C点在V面上。
画法几何及工程制图试题及参考答案
⼀、单项选择题
图纸的会签栏⼀般位于：
A. 图纸右上⻆及图框线内
B. 图纸左上⻆及图框线外
C. 图纸右上⻆及图框线外
D. 图纸左上⻆及图框线内
答案：A
⼀物体图上⻓度标注为2000，其⽐例为1:5，则其实际⼤⼩为：A. 400B. 2000C. 10000D. 200答案：B
下列仪器或⼯具中，不能⽤来画直线的是：
A. 三⻆板
B. 丁字尺
C. ⽐例尺
D. 曲线板
答案：D
在⼟⽊⼯程制图中，除了遵守建筑⼯程制图标准和某些⾏业标准外，还必须遵守的国
家标准为：
A. 总图制图标准
B. ⽔利⽔电⼯程制图标准
C. 技术制图标准
D. 铁路⼯程制图标准
答案：A
图纸上的各种⽂字如汉字、字⺟、数字等，必须按规定字号书写，字体的号数为：
A. 字体的⾼度
B. 字体的宽度
C. 标准中的编号
D. 序号
答案：A
绘制⼯程图应使⽤制图标准中规定的幅⾯尺⼨，其中A2幅⾯的尺⼨为：
A. 594×841（A1）
B. 210×297（A4）
C. 420×594（A2）
D. 297×420（A3）
答案：C
绘图⽐例是：
A. 图形与实物相应要素的线性尺⼨之⽐
B. 实物与图形相应要素的线性尺⼨之⽐
C. ⽐例尺上的⽐例刻度
D. 图形上尺⼨数字的换算系数
答案：A
如果物体的⻓度为1000mm，绘图⽐例是1:20，则在绘图时其⻓度应取：A. 100B. 1000C. 50D. 20答案：C
⽐例尺是三棱柱形的，按⽐例画图时，应使⽤⽐例尺，它的作⽤是：
A. 按⽐例进⾏尺⼨度量
B. 查找换算系数
C. 与计算器的作⽤类似
D. 可画直线
答案：A
粗实线的⽤途为：
A. 表示假想轮廓
B. 表示可⻅轮廓
C. 表示不可⻅轮廓
D. 画中⼼线或轴线
答案：B
⼆、多项选择题
⼯程上常⽤的图示⽅法包括：
A. 多⾯正投影法
B. 轴测投影法
C. 透视投影法
D. 标⾼投影法
答案：A, B, C （注：标⾼投影法在⼯程制图中不常⽤，故D选项错误）
下列哪些性质是平⾏投影法特有的基本性质？
“画法几何及工程制图”复习题(含答案)
标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY- “画法几何及工程制图”复习资料
“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。
复习重点：
第1章 制图基本知识与技术
掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。
第2章 投影法和点的多面正投影
1. 掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法
2. 掌握二面投影图和三面投影图的投影规律
3. 掌握作辅助正投影的方法
第3章 平面立体的投影及线面投影分析
1. 掌握基本平面立体的三面投影图的投影特性
2. 掌握立体上直线的投影特性
3. 掌握立体上平面的投影特性
4. 掌握点、线、面间的相对几何关系
第4章 平面立体构形及轴测图画法
1. 掌握基本平面体的叠加、切割、交接
2. 掌握平面立体的尺寸标注方法
3. 掌握轴测投影原理及平面立体的轴测投影画法
第5章 规则曲线、曲面及曲面立体
1. 了解曲线的形成与分类
2. 掌握圆的投影的画法，了解圆柱螺旋线投影的画法
3. 了解曲面的形成、分类
4. 掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法 5. 掌握基本曲面立体（圆柱、圆锥）的投影特性
6. 掌握平面与曲面体或曲表面相交的投影画法
7. 了解两曲面体或曲表面相交的投影画法
实用文档

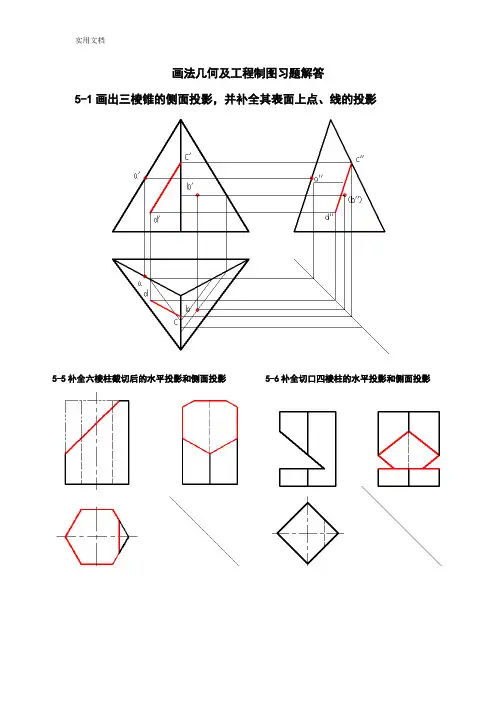

画法几何及工程制图习题解答
5-1画出三棱锥的侧面投影，并补全其表面上点、线的投影
5-5补全六棱柱截切后的水平投影和侧面投影 5-6补全切口四棱柱的水平投影和侧面投影
实用文档
5-7补全穿孔三棱柱的水平投影和侧面投影 5-8补全切口三棱柱的水平投影和侧面投影
5-9补全四棱柱截切后的水平投影和正面投影 5-10补全四棱柱经两次截切后的水平投影和正面投影
5-11补全四棱台切口后的水平投影和侧面投影 5-12补全四棱台切口后的水平投影和侧面投影
实用文档
5-13补全四棱锥截切后的水平投影和侧面投影 5-14补全四棱锥截切后的水平投影和侧面投影
5-15补全三棱锥的水平投影和侧面投影 5-16补全三棱锥穿孔后的水平投影和侧面投影
5-17求直线AB与三棱柱的贯穿点，并求其侧面投影 5-17求直线AB与三棱锥的贯穿点，并求其侧面投影
实用文档
5-19求直线AB、ＣＤ与三棱柱的表面交点 5-17求直线AB与平面体的表面交点，并求其侧面投影
5-２１求三棱锥与三棱柱的相贯线 5-17求两三棱柱的相贯线
5-23求天窗、烟囱与屋顶的表面交线 ５-24 求三棱柱与三棱锥的相贯线
实用文档
５-25 求三棱柱与四棱锥的相贯线
５-25 求四棱台与四棱柱的相贯线
实用文档
7-1 求截切圆柱的H面和W面投影
实用文档
7-2 画出下列物体的W面投影
实用文档
7-3 求圆锥截交线的H面和W面投影
7-4 求圆台截切后的V面、W面的投影
实用文档
7-5 求圆球截切后的其余两投影
实用文档
7-7 求两形体的相贯线
7-8 求四棱柱和半球的相贯线
实用文档
7-9 求圆柱和四棱锥的相贯线
