画法几何与土木工程制图习题集答案

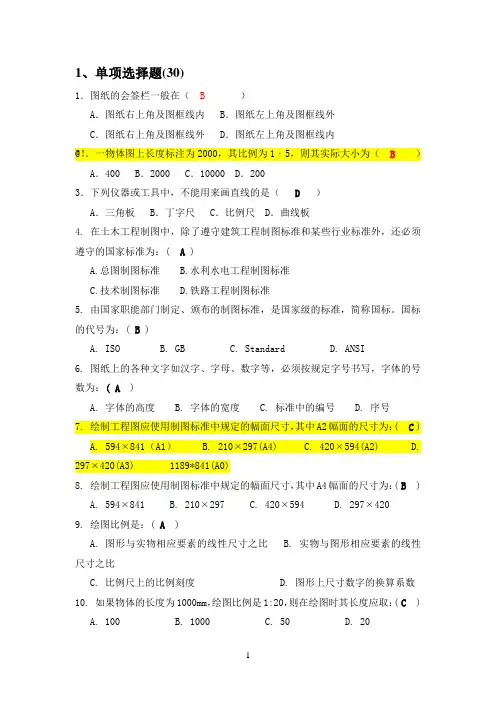

1 1、单项选择题(30)

1．图纸的会签栏一般在（ B ）

A．图纸右上角及图框线内 B．图纸左上角及图框线外

C．图纸右上角及图框线外 D．图纸左上角及图框线内

@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）

A．400 B．2000 C．10000 D．200

3．下列仪器或工具中，不能用来画直线的是（ D ）

A．三角板 B．丁字尺 C．比例尺 D．曲线板

4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )

A.总图制图标准 B.水利水电工程制图标准

C.技术制图标准 D.铁路工程制图标准

5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：( B )

A. ISO B. GB C. Standard D. ANSI

6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )

A. 字体的高度 B. 字体的宽度 C. 标准中的编号 D. 序号

7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C

)

A. 594841（A1） B. 210297(A4) C. 420594(A2) D.

297420(A3) 1189*841(A0)

8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )

A. 594841 B. 210297 C. 420594 D. 297420

9. 绘图比例是：( A )

A. 图形与实物相应要素的线性尺寸之比 B. 实物与图形相应要素的线性尺寸之比

画法几何及工程制图试题及参考答案

⼀、单项选择题

图纸的会签栏⼀般位于：

A. 图纸右上⻆及图框线内

B. 图纸左上⻆及图框线外

C. 图纸右上⻆及图框线外

D. 图纸左上⻆及图框线内

答案：A

⼀物体图上⻓度标注为2000，其⽐例为1:5，则其实际⼤⼩为：A. 400B. 2000C. 10000D. 200答案：B

下列仪器或⼯具中，不能⽤来画直线的是：

A. 三⻆板

B. 丁字尺

C. ⽐例尺

D. 曲线板

答案：D

在⼟⽊⼯程制图中，除了遵守建筑⼯程制图标准和某些⾏业标准外，还必须遵守的国

家标准为：

A. 总图制图标准

B. ⽔利⽔电⼯程制图标准

C. 技术制图标准

D. 铁路⼯程制图标准

答案：A

图纸上的各种⽂字如汉字、字⺟、数字等，必须按规定字号书写，字体的号数为：

A. 字体的⾼度

B. 字体的宽度

C. 标准中的编号

D. 序号

答案：A

绘制⼯程图应使⽤制图标准中规定的幅⾯尺⼨，其中A2幅⾯的尺⼨为：

A. 594×841（A1）

B. 210×297（A4）

C. 420×594（A2）

D. 297×420（A3）

答案：C

绘图⽐例是：

A. 图形与实物相应要素的线性尺⼨之⽐

B. 实物与图形相应要素的线性尺⼨之⽐

C. ⽐例尺上的⽐例刻度

D. 图形上尺⼨数字的换算系数

答案：A

如果物体的⻓度为1000mm，绘图⽐例是1:20，则在绘图时其⻓度应取：A. 100B. 1000C. 50D. 20答案：C

⽐例尺是三棱柱形的，按⽐例画图时，应使⽤⽐例尺，它的作⽤是：

A. 按⽐例进⾏尺⼨度量

B. 查找换算系数

C. 与计算器的作⽤类似

D. 可画直线

答案：A

粗实线的⽤途为：

A. 表示假想轮廓

B. 表示可⻅轮廓

C. 表示不可⻅轮廓

D. 画中⼼线或轴线

答案：B

⼆、多项选择题

⼯程上常⽤的图示⽅法包括：

A. 多⾯正投影法

B. 轴测投影法

C. 透视投影法

D. 标⾼投影法

答案：A, B, C （注：标⾼投影法在⼯程制图中不常⽤，故D选项错误）

下列哪些性质是平⾏投影法特有的基本性质？

装订线

班级： 姓名： 学号： 密封线 兰州交通大学继续教育学院试卷

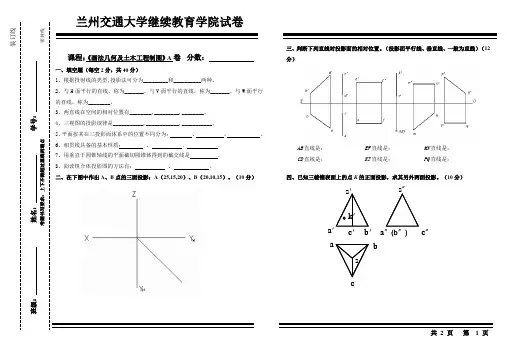

共 2 页 第 1 页 考题书写要求：上下不得超过黑线两端点 一、填空题（每空2分，共40分）

1、根据投射线的类型,投影法可分为_________和__________两种。

2、与H面平行的直线，称为_______。与V面平行的直线，称为_______。与W面平行的直线，称为________。

3、两直线在空间的相对位置有________,_________,________。

4、三视图的投影规律是___________,____________,___________。

5、平面按其在三投影面体系中的位置不同分为： 、 、 。

6、相贯线具备的基本性质： 、 、 。

7、用垂直于圆锥轴线的平面截切圆锥体得到的截交线是 。

8、阅读组合体投影图的方法有： 、 。

二、在下图中作出A、B点的三面投影：A（25,15,20）、B（20,10,15）。（10分）

三、判断下列直线对投影面的相对位置。（投影面平行线、垂直线、一般为直线）（12分）

AB直线是： EF直线是： MN直线是：

CD直线是： KT直线是： PQ直线是：

四、已知三棱锥表面上的点K的正面投影，求其另外两面投影。（10分）

a′aa〞(b〞)bb′css′c′s〞c〞k′

课程：《画法几何及土木工程制图》A卷 分数：

画法几何及土木工程制图

画法几何及土木工程制图——制图基本知识

§12-1 概述

图样是工程项目的重要技术文件，是施工、制造的依据。所以对图样绘制的基本要求是规范、准确、通用。传统的绘图方式是使用常规的绘图工具如图板、丁字尺、三角板、分规和圆规、比例尺、曲线板、铅笔和墨线笔等手工进行绘图的，这也是至今仍然广为使用的基本的绘图方法。40多年前计算机图形技术诞生了，到了20世纪70、80年代，计算机图形技术在工程技术领域已经实用化，它在绘图的规范化程度、绘图精度、图面质量、绘图速度等方面都是手工绘图所无法比拟的。特别是绘图与设计过程结合起来，产生了计算机辅助设计（CAD）技术，给工程设计带来了革命性的变革。今天，计算机绘图在许多部门已经成为绘图技术的主流。我们学习制图技术，两种绘图方式都要学习。手工绘图是基础，先从它开始。

§12-2 制图标准

工程图样必须规范、划一，才能起到交流技术思想的作用，这就是制图标准产生的背景。

一、制图标准的制定和类别

制图标准包括：国家标准（GB）、部颁标准、国际标准（ISO）。

国家制图标准有技术制图、机械制图和有关房屋建筑工程制图及道路工程制图方面的标准。

部颁标准有水利水电工程制图标准、港口工程制图标准、铁路工程制图标准等。

二、制图标准的基本内容

基本内容包括图幅、字体、图线、比例、尺寸标注、专用符号、代号、图例、图样画法（包括投影法、规定画法、简化画法等）、专用表格等项目。

三、制图标准发展趋势

制图标准不是永远不变的，随着科学技术的发展，标准也要发展和变化。我国最新一轮的修订，以与国际标准接轨、兼顾手工绘图及计算机绘图二者的需要为明显特点。

四、本课程对标准的使用

本课程涉及房屋建筑工程、水利工程、道路桥涵工程等专业图样，所以将在各专业图的章节中介绍和使用各自的制图标准；而对各专业有共性的章节里，将主要介绍和使用国家标准的《技术制图》有关标准和《房屋建筑制图统一标准》
