喷管特性实验报告

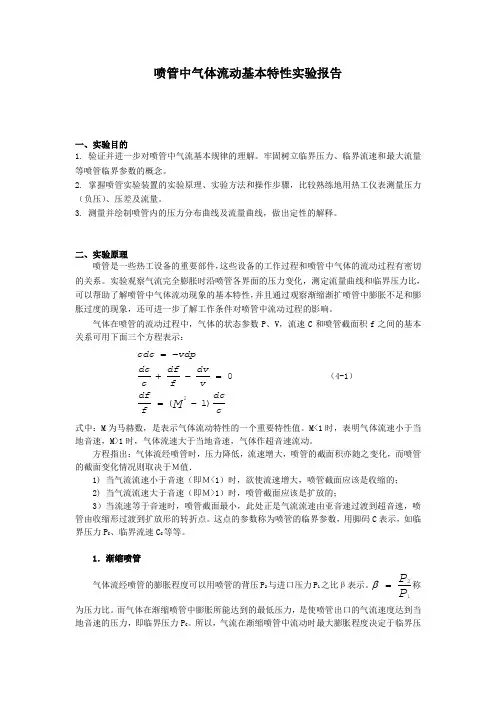

喷管中气体流动基本特性实验报告

一、实验目的 1. 验证并进一步对喷管中气流基本规律的理解。牢固树立临界压力、临界流速和最大流量

等喷管临界参数的概念。

2. 掌握喷管实验装置的实验原理、实验方法和操作步骤，比较熟练地用热工仪表测量压力

（负压）、压差及流量。

3. 测量并绘制喷管内的压力分布曲线及流量曲线，做出定性的解释。

二、实验原理 喷管是一些热工设备的重要部件，这些设备的工作过程和喷管中气体的流动过程有密切

的关系。实验观察气流完全膨胀时沿喷管各界面的压力变化，测定流量曲线和临界压力比，

可以帮助了解喷管中气体流动现象的基本特性，并且通过观察渐缩渐扩喷管中膨胀不足和膨

胀过度的现象，还可进一步了解工作条件对喷管中流动过程的影响。

气体在喷管的流动过程中，气体的状态参数P、V，流速C和喷管截面积f之间的基本

关系可用下面三个方程表示：

cdc

fdfvdv

fdf

cdcvdpcdc

M)1(0

2

（4-1）

式中：M为马赫数，是表示气体流动特性的一个重要特性值。M<1时，表明气体流速小于当

地音速，M>1时，气体流速大于当地音速，气体作超音速流动。

方程指出：气体流经喷管时，压力降低，流速增大，喷管的截面积亦随之变化，而喷管

的截面变化情况则取决于Ｍ值．

1) 当气流流速小于音速（即Ｍ<1）时，欲使流速增大，喷管截面应该是收缩的；

2) 当气流流速大于音速（即Ｍ>1）时，喷管截面应该是扩放的；

3）当流速等于音速时，喷管截面最小，此处正是气流流速由亚音速过渡到超音速，喷

管由收缩形过渡到扩放形的转折点。这点的参数称为喷管的临界参数，用脚码C表示，如临

界压力PC、临界流速CC等等。

1．渐缩喷管

气体流经喷管的膨胀程度可以用喷管的背压P2与进口压力P1之比β表示。PP

12称

为压力比。而气体在渐缩喷管中膨胀所能达到的最低压力，是使喷管出口的气流速度达到当

地音速的压力，即临界压力PC。所以，气流在渐缩喷管中流动时最大膨胀程度决定于临界压

第1篇

一、实验目的思考题

1. 在实验中，喷管的形状和尺寸对气体流动有什么影响？请结合实验结果进行分析。

2. 实验中观察到的马赫数与理论计算值存在差异，分析可能的原因。

3. 通过实验，你对连续流动和非连续流动有了哪些新的认识？

4. 喷管实验对实际工程应用有哪些指导意义？

二、实验原理思考题

1. 请详细阐述喷管实验中使用的连续性方程和伯努利方程的物理意义。

2. 解释喷管中气体速度、压力和密度之间的关系。

3. 在实验中，为什么选择特定的喷管形状和尺寸？

4. 如何根据实验结果验证喷管实验的理论模型？

三、实验装置与试剂思考题

1. 实验中使用的喷管材料对其性能有何影响？

2. 实验过程中，如何确保喷管内壁光滑，减少摩擦阻力？

3. 为什么要使用特定的气体作为实验介质？

4. 实验装置中各部件的作用是什么？

四、实验步骤思考题

1. 在实验过程中，如何确保喷管入口处的气流是均匀的？

2. 实验中，如何避免喷管内壁产生沉积物？

3. 实验过程中，如何测量气体速度、压力和密度？

4. 在实验过程中，如何处理实验数据，确保数据的准确性？

五、实验数据处理与分析思考题

1. 请解释实验中使用的测量仪器和方法的误差来源。 2. 分析实验数据，验证连续性方程和伯努利方程在喷管实验中的适用性。

3. 通过实验数据，分析喷管形状和尺寸对气体流动的影响。

4. 比较实验结果与理论计算值，分析误差产生的原因。

六、实验结论思考题

1. 根据实验结果，总结喷管实验中气体流动的特点。

2. 分析喷管形状和尺寸对气体流动的影响规律。

3. 喷管实验对实际工程应用有哪些启示？

4. 如何改进喷管设计，提高气体流动性能？

七、思考题（结合实际）

1. 请举例说明喷管实验在航空、航天、汽车等领域的应用。

2. 分析喷管实验在新能源、环境保护等领域的潜在应用价值。

3. 结合实验结果，探讨喷管实验在相关学科交叉研究中的作用。

一、实验目的

1. 了解拉瓦尔喷管的气动特性及其工作原理。

2. 通过虚拟仿真实验，掌握拉瓦尔喷管内部气流参数沿流向的变化规律。

3. 分析超声速喷管内部的波涡干涉现象，揭示激波诱导边界层分离现象和声速线与正激波形成过程的内在机理。

4. 培养学生的创新意识和实践能力。

二、实验原理

拉瓦尔喷管是一种先收缩后扩张的管道，广泛应用于火箭推进器、喷气发动机、汽轮机等设备中。其工作原理如下：

1. 在喷管入口，气体压力较高，流速较低。

2. 当气体通过收缩段时，压力降低，流速增加，直至达到音速。

3. 进入扩张段后，气体压力进一步降低，流速继续增加，直至达到超声速。

三、实验内容

1. 设计一款出口马赫数为2.2的拉瓦尔喷管，验证数值仿真方法的合理性。

2. 研究超声速喷管内部气流参数沿流向的变化规律。

3. 分析波涡干涉现象、激波诱导边界层分离现象和声速线与正激波形成过程的内在机理。

四、实验步骤

1. 利用虚拟仿真软件建立拉瓦尔喷管模型，设置出口马赫数为2.2。

2. 对模型进行网格划分，设置求解器参数。

3. 运行仿真，观察并记录不同背压条件下气体流动过程。

4. 分析仿真结果，对比经典一维气动理论。

5. 总结实验结论，撰写实验报告。

五、实验结果与分析 1. 通过虚拟仿真实验，成功展示了不同背压条件下的气体流动过程，与经典一维气动理论一致。

2. 在收缩段，气体压力降低，流速增加，符合“截面小处流速大，截面大处流速小”的原理。

3. 进入喉道后，气体流速达到音速，压力达到最大值。

4. 在扩张段，气体压力进一步降低，流速继续增加，直至达到超声速。

5. 通过分析仿真结果，揭示了激波诱导边界层分离现象和声速线与正激波形成过程的内在机理。

六、实验结论

1. 拉瓦尔喷管能够有效提高气体流速，使其达到超声速。

2. 虚拟仿真实验能够直观展示拉瓦尔喷管内部气流参数沿流向的变化规律，有助于理解拉瓦尔喷管的气动特性。

喷管实验报告

喷管实验报告

引言：

喷管是一种常见的流体力学实验装置，通过将流体通过喷嘴加速喷出，可以观察到流体的流动特性和力学行为。本实验旨在通过对喷管的实验研究，探究流体在喷射过程中的各种现象和规律。

一、实验目的

本实验的主要目的是研究喷管中流体的流速、流量和压力等参数之间的关系，并通过实验数据计算出相应的数值。

二、实验原理

喷管实验基于质量守恒定律和伯努利定律。根据质量守恒定律，流体在喷管中的流入量必须等于流出量。而根据伯努利定律，当流体在喷管中流动时，其动能、压力能和重力势能之间存在一定的关系。

三、实验装置和步骤

实验装置主要包括喷管、流量计、压力计等。实验步骤如下：

1. 将喷管安装在实验台上，并连接好流量计和压力计。

2. 打开流量计和压力计，调整其刻度使其读数清晰可见。

3. 打开流体供应阀门，调节流量，观察流量计的读数。

4. 同时记录下喷管入口和出口的压力差。

5. 重复以上步骤，记录不同流量和压力差下的实验数据。

四、实验结果与分析

根据实验数据，我们可以计算出不同流量和压力差下的流速和流量数值，并绘制出相应的曲线图。通过分析曲线图，我们可以得出以下结论：

1. 流速与流量成正比，即流量越大，流速也越大。

2. 压力差越大，流速也越大。这是因为根据伯努利定律，压力差越大，流体的动能也越大，从而流速增加。

3. 在一定范围内，流速和流量之间存在一定的线性关系。但当流量达到一定值后，流速增加的速度会逐渐减缓。

五、实验误差和改进

在实验过程中，由于实验装置本身的限制和实验操作的不精确性，可能会产生一定的误差。为了减小误差，可以采取以下改进措施：

1. 仔细校准实验装置，确保流量计和压力计的准确性。

2. 多次重复实验，取平均值，以减小个别数据的误差对结果的影响。

3. 注意实验操作的规范性，避免人为误差的产生。

六、实验应用

喷管实验在工程领域有着广泛的应用。通过对流体在喷管中的流动特性的研究，可以为各种流体力学问题的解决提供参考和依据。例如，在飞机设计中，喷管实验可以帮助工程师们优化飞机的气动外形，提高飞行性能；在水力发电站的设计中，喷管实验可以帮助工程师们确定合适的水流速度和流量，以提高发电效率。
