物料提升机升施工方案

上海市轨道交通11号线13标

区间隧道联络通道

F1端头井提升架结构安装方案

中煤特殊凿井集团公司上海第三项目经理部

2008年2月13日 1 工程概况

上海地铁11号线13标区间隧道联络通道,从F1工作井口设置井字提升机一台，安装高度20m,用于1号联络通道的开挖时候的物资设备的垂直运输。

2 编制依据

2.1 JGJ59-99《建筑施工安全检查标准》

2.2 JGJ88-92《龙门架及井架物料提升机安全技术规范》

2.3 产品说明书

3 设备的选择

3.1 本工程的井架物料提升机选用 上海小虎机械有限公司 生产的 SSB100型施工升降机。

3.2 主要部件：

3.2.1 该井架物料提升机的主要部件有：地梁、立柱、天梁、吊篮、卷扬机及附着装置等。

3.2.2 地梁：它是整个架体的基础。和天梁套架、立柱（导轨）一起组成提升机，以保证吊篮自由升降，运送物料，平稳进行，并由地脚螺栓和地基相连。

3.2.3 立柱：起导轨架作用。由多个标准节组成，节间由8条M14×30螺栓连接，提升高度为 23M。

3.2.4 天梁套架：是物料提升的架体承重梁。

3.2.5 吊篮：是承载物料的主要机构。由型钢组焊而成，配有对安全防护、入料升降门及断绳安全保护器，吊篮停靠装置应采用可靠的联锁；侧柱及安全器设有导靴轮可沿立柱导轨滚动，起导向作用。架体内底部应设计缓冲装置。

3.2.6 附着装置：附着杆一端用扣件与标准节相连，另一端通过预埋铁件与建筑物相连。附着的设置间距不大于9 m。

3.2.7 卷扬机：是提升物料的动力机构，属单独配套机构。

4 基础

提升机的基坐必须支承在按安全可靠的基础之上，承载力能达到要求。安装高度在30米及以下时，地耐力不应少于80Kpa,浇注C20混凝土,厚度300㎜,基础表面应平整,水平度差不大于10㎜；地梁安装时使用膨胀螺栓固定，螺栓中心距允许偏差2㎜。 5 物料提升机技术要求

物料提升机施工方案

引言

物料提升机（以下简称提升机）是一种常用于工业生产中提升或输送物料的设备，广泛应用于矿山、建筑、化工、粮食等行业。提升机的施工质量直接影响设备的使用效果和寿命，因此制定一套科学合理的施工方案至关重要。

施工准备

在进行提升机施工前，应对场地进行认真检查，确保位置符合设计要求，并清理现场，确保安全无障碍。同时，需准备好施工所需的工具和材料，确保施工顺利进行。

施工步骤

1. 基础施工： 首先进行提升机的基础施工，包括基础的打桩、浇筑混凝土等工序，确保提升机安装的基础稳固可靠。

2. 提升机组装： 在基础完成后，按照提供的设计图纸，进行提升机的组装工作，注意安装的顺序和方法，确保各部件正确安装到位。

3. 电气连接： 提升机通常需要电气控制，对电气系统的连接和调试工作至关重要，确保电路连接正确、安全可靠。

4. 调试运行： 施工完成后，进行提升机的调试工作，确保提升机运行正常，各部件功能齐全。

5. 安全检查： 最后对整个提升机设备进行一次全面的安全检查，确保施工质量达到标准，保障操作安全。

施工注意事项

• 施工人员需具备相关知识和经验，遵守安全操作规程，戴好安全帽等防护装备。

• 施工过程中，严格按照设计要求进行，不得私自更改设计，造成设备损坏或安全事故。

• 施工现场需保持整洁有序，杜绝杂物和易燃物料，确保施工安全。

施工总结

提升机施工作为重要的工业设备安装工程，对施工质量具有重要影响。通过科学合理的施工方案和严格遵守施工过程中的安全规定，可以保证提升机设备的安全稳定运行，延长其使用寿命，提高生产效率。希望施工人员在工作中严格执行施工方案，确保设备的安全可靠运行。

本工程为某住宅小区建设项目，位于XX市XX区XX路XX号。工程总建筑面积为XX万平方米，包含住宅、商业、地下车库等。本次施工方案主要针对住宅部分，其中包含多层住宅和高层住宅。为满足建筑材料及施工人员的垂直运输需求，特制定本物料提升机安装施工方案。

二、物料提升机技术参数

型号：SS100D

架体高度：30m

最大提升质量（t）：1

额定提升速度（m/min）：28

卷扬机功率（kw）：7.5

三、施工准备

1. 施工人员：组织具备相关资质的施工人员进行安装，确保施工质量。

2. 施工材料：准备安装物料提升机所需的各种材料，如型钢、焊接材料、紧固件、电气设备等。

3. 施工设备：准备施工过程中所需的设备，如焊机、切割机、电钻、卷扬机等。

4. 施工方案：制定详细的安装施工方案，明确施工步骤、质量要求和验收标准。

四、施工步骤

1. 施工场地平整：确保施工场地平整，排水良好，满足安装物料提升机的要求。

2. 基础施工：根据设计图纸要求，浇筑C30混凝土基础，确保基础强度满足要求。

3. 型钢架体安装：按照设计图纸，依次安装立柱、横杆、斜杆、导轨等型钢部件，确保各部件连接牢固。

4. 传动系统安装：安装卷扬机、传动横杆、避雷器等传动系统部件，确保传动顺畅。

5. 电气设备安装：安装电机、离合器、监控系统等电气设备，确保设备运行正常。

6. 操作平台安装：安装操作平台，确保操作人员安全。 7. 钢丝绳安装：按照规定的绕绳方式，将钢丝绳穿入卷扬机、提升滑轮等部件，确保钢丝绳连接牢固。

8. 质量检查：对安装完成的物料提升机进行全面检查，确保各部件连接牢固，运行正常。

五、施工注意事项

1. 施工过程中，严格按照施工方案执行，确保施工质量。

2. 施工人员应穿戴好安全防护用品，确保施工安全。

3. 施工过程中，注意保护好施工现场，避免对周边环境造成影响。

4. 施工过程中，定期对物料提升机进行检查、维护，确保设备正常运行。

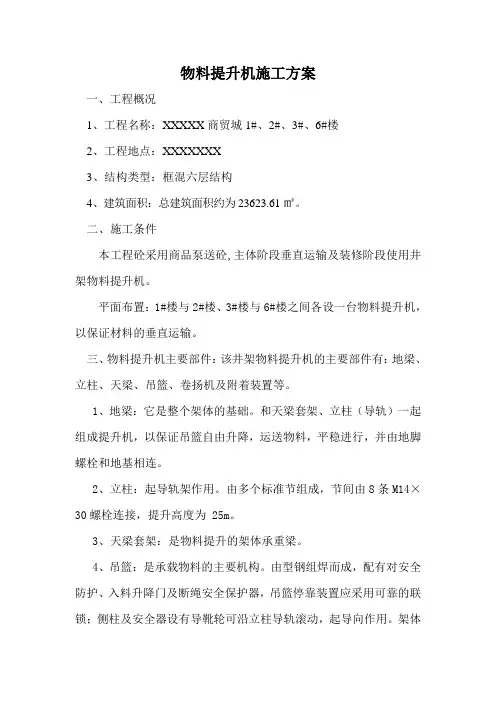

物料提升机施工方案

一、工程概况

1、工程名称：XXXXX商贸城1#、2#、3#、6#楼

2、工程地点：XXXXXXX

3、结构类型：框混六层结构

4、建筑面积：总建筑面积约为23623.61㎡。

二、施工条件

本工程砼采用商品泵送砼,主体阶段垂直运输及装修阶段使用井架物料提升机。

平面布置：1#楼与2#楼、3#楼与6#楼之间各设一台物料提升机，以保证材料的垂直运输。

三、物料提升机主要部件：该井架物料提升机的主要部件有：地梁、立柱、天梁、吊篮、卷扬机及附着装置等。

1、地梁：它是整个架体的基础。和天梁套架、立柱（导轨）一起组成提升机，以保证吊篮自由升降，运送物料，平稳进行，并由地脚螺栓和地基相连。

2、立柱：起导轨架作用。由多个标准节组成，节间由8条M14×30螺栓连接，提升高度为 25m。

3、天梁套架：是物料提升的架体承重梁。

4、吊篮：是承载物料的主要机构。由型钢组焊而成，配有对安全防护、入料升降门及断绳安全保护器，吊篮停靠装置应采用可靠的联锁；侧柱及安全器设有导靴轮可沿立柱导轨滚动，起导向作用。架体内底部应设计缓冲装置。

5、附着装置：附着杆一端用扣件与标准节相连，另一端通过预埋铁件与建筑物相连。提升架体增高时，保证架体工作平衡。附着的设置间距不大于9 m，设置层数为：2层、4层、6层；未设置铁件的楼层用M 12的膨胀螺栓固定在楼板上或在施工中提前预埋。

6、卷扬机：是提升物料的动力机构。

四、安装要求

⑴场地要平整夯实，基础承载能力强，禁止在松土或沉陷不均的基础上安装。基础承载能力要求大于80kpa（8t/ m2 ） ；浇注C30砼，厚度300 mm。

⑵在4 X 4.5m立柱安装场地范围内，设有排水渠道，不让积水浸泡物料提升机基础。

⑶基础表面应平整,水平偏差≤10 mm，（1mm/m）安装精度一般控制在1‰。
