4-20毫安电流转1-5V电压转换电路

最简单的4－20mA输入/5V输出的I/V转换电路

在与电流输出的传感器接口时，为把传感器(变送器)输出的1-10mA或者4-20mA电流信号转换成为电压信号，往往都会在后级电路的最前端配置一个I/V转换电路，图1就是这种电路最简单的应用示意图。

仅使用一只I/V转换取样电阻，就能够把输入电流转换成为信号电压，其取样电阻可以按照Vin／I=R求出，Vin是单片机须要的满度A／D信号电压，I是输入的最大信号电流。

这样的电路虽然简单，但却不实用，首先，其实际意义是零点信号的时候，会有一个零点电流流过取样电阻，如果按照4~20mA输入电流转换到最大5V电压来分析，零点的时候恰好是1V，这个1V在单片机资源足够的时候，可以由单片机软件去减掉它。可是这样一来。其有用电压就会剩下5-1=4V而不是5V了。由于单片机的A／D最大输入电压就是单片机的供电电压，这个电压通常就是5V，因此，处理这种简单的输入转换电路时比较麻烦。为了达到A／D转换的位数，就会导致芯片成本增加。

LM324组成的4－20mA输入/5V输出的I/V转换电路

解决上面问题的简单方法是在单片机输入之前配置一个由运算放大器组成的缓冲处理电路，见图2。

增加这级运算放大器可以起到对零点的处理会变得更加方便，无需耗用单片机的内部资源，尤其单片机是采用A／D接口来接受这种零点信号不为零电压的输入时，可以保证A/D转换位数的资源能够全部应用于有用信号上。

以4～20mA 例，图B中的RA0是电流取样电阻，其值的大小主要受传感变送器供电电压的制约，当前级采用24V供电时，RA0经常会使用500Ω的阻值，对应20mA 的时候，转换电压为10V，如果仅仅需要最大转换电压为5V，可以取RA0=250Ω，这时候，传感变送器的供电只要12V就够用了。因为即使传送距离达到1000米，RA0最多也就几百Ω而已。 同时，线路输入与主电路的隔离作用，尤其是主电路为单片机系统的时候，这个隔离级还可以起到保护单片机系统的作用。

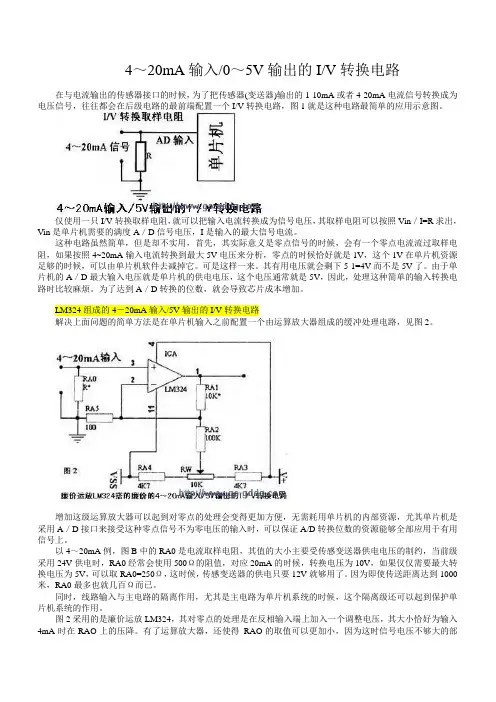

4～20mA输入/0～5V输出的I/V转换电路

在与电流输出的传感器接口的时候，为了把传感器(变送器)输出的1-10mA或者4-20mA电流信号转换成为电压信号，往往都会在后级电路的最前端配置一个I/V转换电路，图1就是这种电路最简单的应用示意图。

仅使用一只I/V转换取样电阻，就可以把输入电流转换成为信号电压，其取样电阻可以按照Vin／I=R求出，Vin是单片机需要的满度A／D信号电压，I是输入的最大信号电流。

这种电路虽然简单，但是却不实用，首先，其实际意义是零点信号的时候，会有一个零点电流流过取样电阻，如果按照4~20mA输入电流转换到最大5V电压来分析，零点的时候恰好就是1V，这个1V在单片机资源足够的时候，可以由单片机软件去减掉它。可是这样一来。其有用电压就会剩下5-1=4V而不是5V了。由于单片机的A／D最大输入电压就是单片机的供电电压，这个电压通常就是5V，因此，处理这种简单的输入转换电路时比较麻烦。为了达到A／D转换的位数，就会导致芯片成本增加。

LM324组成的4－20mA输入/5V输出的I/V转换电路

解决上面问题的简单方法是在单片机输入之前配置一个由运算放大器组成的缓冲处理电路，见图2。

增加这级运算放大器可以起到对零点的处理会变得更加方便，无需耗用单片机的内部资源，尤其单片机是采用A／D接口来接受这种零点信号不为零电压的输入时，可以保证A/D转换位数的资源能够全部应用于有用信号上。

以4～20mA例，图B中的RA0是电流取样电阻，其值的大小主要受传感变送器供电电压的制约，当前级采用24V供电时，RA0经常会使用500Ω的阻值，对应20mA的时候，转换电压为10V，如果仅仅需要最大转换电压为5V，可以取RA0=250Ω，这时候，传感变送器的供电只要12V就够用了。因为即使传送距离达到1000米，RA0最多也就几百Ω而已。

同时，线路输入与主电路的隔离作用，尤其是主电路为单片机系统的时候，这个隔离级还可以起到保护单片机系统的作用。

4~20MA信号传输距离

4~20ｍA信号 传送 距离

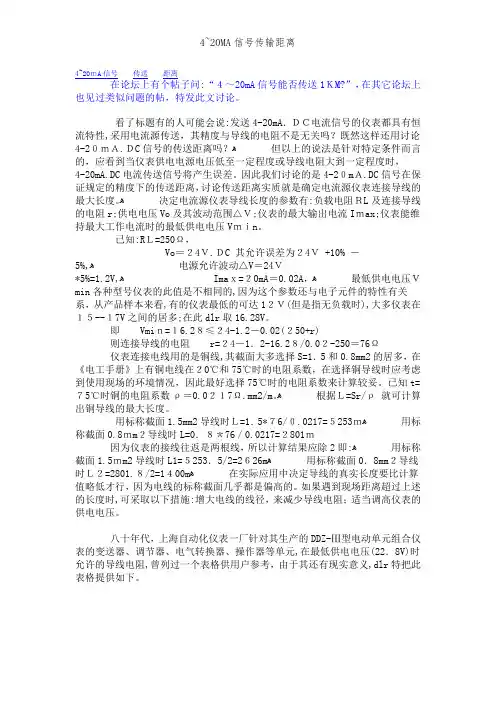

在论坛上有个帖子问:“４～20mA信号能否传送1ＫM?”，在其它论坛上也见过类似问题的帖，特发此文讨论。

看了标题有的人可能会说:发送4-20mA．ＤＣ电流信号的仪表都具有恒流特性,采用电流源传送，其精度与导线的电阻不是无关吗？既然这样还用讨论4-2０ｍＡ.ＤC信号的传送距离吗？ﻫ 但以上的说法是针对特定条件而言的，应看到当仪表供电电源电压低至一定程度或导线电阻大到一定程度时，4-20mA.DC电流传送信号将产生误差。因此我们讨论的是4-2０mＡ.DC信号在保证规定的精度下的传送距离，讨论传送距离实质就是确定电流源仪表连接导线的最大长度。ﻫ 决定电流源仪表导线长度的参数有:负载电阻ＲL及连接导线的电阻r;供电电压Vo及其波动范围△Ｖ;仪表的最大输出电流Iｍax;仪表能维持最大工作电流时的最低供电电压Vｍｉn。

已知:RＬ=250Ω，

Vo＝２4Ｖ.ＤC 其允许误差为２4Ｖ +10% －5%,ﻫ 电源允许波动△V＝24Ｖ*5%=1.2V,ﻫ Imaｘ=２0mA＝0.02A，ﻫ 最低供电电压Ｖmin各种型号仪表的此值是不相同的,因为这个参数还与电子元件的特性有关系，从产品样本来看,有的仪表最低的可达1２Ｖ(但是指无负载时),大多仪表在１５--１7V之间的居多;在此dlr取16.28V。

即 Vmiｎ=１6.2８≤２4-1.2－0.02(２50+r)

则连接导线的电阻 r=２4－1．2-16.2８/0.0２-250＝76Ω

仪表连接电线用的是铜线,其截面大多选择S=1．5和0.8mm2的居多，在《电工手册》上有铜电线在２0℃和75℃时的电阻系数，在选择铜导线时应考虑到使用现场的环境情况，因此最好选择75℃时的电阻系数来计算较妥。已知t=７5℃时铜的电阻系数ρ＝0.0２１7Ω.mm2/m。ﻫ 根据Ｌ=Sr/ρ 就可计算出铜导线的最大长度。

4-20mA是什么意思？一看就懂

工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，它们都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。这种将物理量转换成电信号的设备称为变送器。工业上最广泛采用的是用4~20mA电流来传输模拟量。

4-20mA，指的就是最小电流为4mA，最大电流为20mA 。

在工业现场，要完成信号的调理并进行长线传输，会产生以下问题：

第一，由于传输的信号是电压信号，传输线会受到噪声的干扰；

第二，传输线的分布电阻会产生电压降；

第三，在现场如何提供仪表放大器的工作电压也是个问题。

为了解决上述问题和避开相关噪声的影响，我们会用电流来传输信号，因为电流对噪声并不敏感。4-20mA的电流环便是用4mA表示零信号，用20mA表示信号的满刻度，而低于4mA高于20mA的信号用于各种故障的报警。

肯定有很多朋友会问：为什么选择4-20mA而不是0-20mA呢？很简单，如果0是最小，那么开路故障就检测不到了！

那么，为什么偏偏是4mA呢？正常工作时，电流信号不会低于4mA。当传输线因故障断路，环路电流降为0。常取2mA作为断线报警值。有两个原因。一个原因是为了避免干扰，另一个原因是在4-20mA使用的是两线制，即两根线即是信号线，同时也是电源线，而4mA是为了给传感器提供电路的静态工作电流用。

这个4-20mA控制回路是怎么工作的呢？

4-20mA构成基础要件：

• 24V电源供电

• 变送器控制4-20mA信号使其与过程变量成比例变化

• 指示器将4-20mA信号转化为相应过程变量

• 指示器或控制器I/O输入电阻250Ω分流器生成1-5V输入信号（欧姆定律：电压=电流*电阻，4-20 mA X 250 ohms = 1-5V）

通常情况下：

1)它们将热电偶或热电阻传感器的温度信号转换为4-20mA信号然后再输出；

2)控制器再将4-20mA反译为具体的温度值；
