机械格栅分类及适用范围

~

格栅是污水处理厂常用的机械设备，根据使用功能分为粗格栅和细格栅。目前使用较多的粗格栅型式有回转式、高链式和三索式，细格栅有回转式、弧形和阶梯式。

1 粗格栅

1.1 回转式粗格栅

回转式粗格栅(也称回转式固液分离机)一般由安装在回转链上相隔一定间距的一排排耙齿组成，在驱动装置的驱动下，回转链带动耙齿按一定方向旋转，在迎水面耙齿由下向上运动，将水中粗大漂浮物捞出至顶端翻转后卸下。该型粗格栅是目前应用最多的一种。从使用情况看，在设备质量良好的条件下，运行状况还是比较令人满意的。它的弱点在于对于较大尺寸的漂浮物，如粗大的棍棒、球状物、大块的泡沫塑料或木块等难以去除，而这些漂浮物在城市污水中是常有的。该型格栅的检修相对来说比较麻烦，虽然它在水下没有传动部件，但由于回转链要通过底部的导辊，有时需要将设备整体吊出才能检修。

1.2 高链式粗格栅

高链式粗格栅的栅条是固定的，齿耙由链条带动上下运动，下行时齿耙张开，至格栅底部后闭合，上行时耙齿嵌入栅条，将栅条拦阻的漂浮物去除。该型格栅基本可以克服回转式粗格栅难以去除较大尺寸的漂浮物的弱点。国外有一种高链式粗格栅当漂浮物卡在栅条内齿耙运动受阻时，齿耙会自动松开，跳过去再继续运行，同时发出受阻信号。高链式粗格栅在水下无运动部件，检修比较方便。它的弱点是长时间运行后，齿耙的两条驱动链会产生张紧度不一致从而导致齿耙不平，严重时会卡在栅条内。因此运行过程中应注意齿耙是否歪斜，发现问题及时调整。

1.3 三索式粗格栅

三索式粗格珊是一种历史比较长的格栅，早期的三索式粗格栅在运行过程中容易出现乱 ~

绳，栅条卡住齿耙的现象经常发生。在使用过程中人们不断地对其进行改进，新型的三索式粗格栅设置了导绳机构，彻底解决了乱绳问题。栅条卡住齿耙的现象也大为减少。三索式粗格栅和高链式粗格栅的结构有些类似，不过齿耙的驱动由链条改为了钢索。两者的弱点也基本一样，但三索式粗格栅调整齿粑的歪斜比较方便。三索式粗格栅较前面两种粗格栅有一个优点，就是它的安装深度更深。一般来说回转式和高链式粗格栅的安装深度不宜超过8m，而三索式粗格栅的安装深度可达12m甚至更深。

1.机械施工的适用范围

1.推土机：

①范围：不大于1.5米的基坑，短距离挖填，回填基坑、管沟并压实，平整场地，清理场地，修路开道，集中土方

②铲刀不得超出土坡边沿，上下坡度不超过35度，横坡不超过10度。几台推土机同时作业时，前后距离大于8米。

2.铲运机：

范围：适用于大面积平整、压实，运距800米内的挖运土方，开挖大型基坑、管沟、填筑路基。不适用于砾石层、冻土、沼泽地带。

3.挖掘机

①正铲挖掘机：开挖含水量小于27%的土和经爆破后的岩石和冻土碎块，大型场地整平土方，工作面小且较深的管沟，独立基坑及边坡开挖。特点：前进向上，强制切土。

②反铲挖掘机：开挖含水量大的砂土，深度不大的基坑，边坡开挖。特点：后退向下，强制切土。

③抓铲挖掘机：土质松软，施工面狭窄的深基坑，清理河床，水中挖土，桩孔挖土。特点：直上直下，自重切土。

4.装载机

范围：装卸土方、散料，土体的表层剥离，地面平整，场地清理，土方运送。

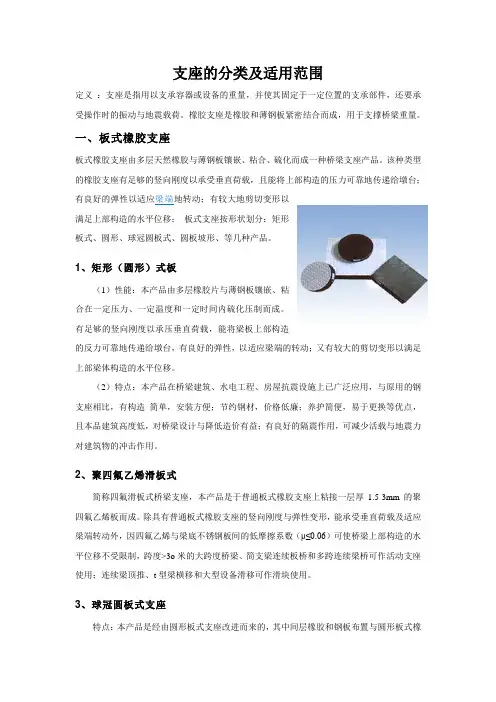

支座的分类及适用范围

定义 ：支座是指用以支承容器或设备的重量，并使其固定于一定位置的支承部件，还要承受操作时的振动与地震载荷。橡胶支座是橡胶和薄钢板紧密结合而成，用于支撑桥梁重量。

一、板式橡胶支座

板式橡胶支座由多层天然橡胶与薄钢板镶嵌、粘合、硫化而成一种桥梁支座产品。该种类型的橡胶支座有足够的竖向刚度以承受垂直荷载，且能将上部构造的压力可靠地传递给墩台；有良好的弹性以适应梁端地转动；有较大地剪切变形以满足上部构造的水平位移； 板式支座按形状划分：矩形板式、圆形、球冠圆板式、圆板坡形、等几种产品。

1、矩形（圆形）式板

（1）性能：本产品由多层橡胶片与薄钢板镶嵌、粘合在一定压力、一定温度和一定时间内硫化压制而成。有足够的竖向刚度以承压垂直荷载，能将梁板上部构造的反力可靠地传递给墩台，有良好的弹性，以适应梁端的转动；又有较大的剪切变形以满足上部梁体构造的水平位移。

（2）特点：本产品在桥梁建筑、水电工程、房屋抗震设施上已广泛应用，与原用的钢支座相比，有构造 简单，安装方便；节约钢材，价格低廉；养护简便，易于更换等优点，且本品建筑高度低，对桥梁设计与降低造价有益；有良好的隔震作用，可减少活载与地震力对建筑物的冲击作用。

2、聚四氟乙烯滑板式

简称四氟滑板式桥梁支座，本产品是于普通板式橡胶支座上粘接一层厚1.5-3mm的聚四氟乙烯板而成。除具有普通板式橡胶支座的竖向刚度与弹性变形，能承受垂直荷载及适应梁端转动外，因四氟乙烯与梁底不锈钢板间的低摩擦系数（μ≤0.06）可使桥梁上部构造的水平位移不受限制，跨度>3o米的大跨度桥梁、简支梁连续板桥和多跨连续梁桥可作活动支座使用；连续梁顶推、t型梁横移和大型设备滑移可作滑块使用。

3、球冠圆板式支座

特点：本产品是经由圆形板式支座改进而来的，其中间层橡胶和钢板布置与圆形板式橡胶支座完全相同，而在支座顶面用纯橡胶制成球星表明，球面中心橡胶最大厚度为4-10mm。球冠圆板式橡胶支座传力均匀，可明显改善或避免支座底面产生偏压、脱空等不良现象，特别适用于纵横坡度较大（3%-5%）的立交桥和高架桥。 支座顶面采用纯橡胶球型表面，支座底部加设一圈R2.5 mm的半圆型圆环。它保留了圆板支座变形各向同性的优点，又可克服安装后易产生的偏压、脱空等现象，适用于一般小跨径桥梁，也适用于各种布置复杂的，纵坡较大的立交桥和高架桥。根据不同坡度可以调整球冠半径和支座整体厚度。

.

；. 机械格栅的分类与选择方法

1概述

1.1产品名称及定义

在排水工程中，格栅是用来去除可能堵塞水泵机组及管道阀门的较粗大悬浮物，并保证后续处理设施能正常运行，是由一组（或多组）相平行的金属栅条和框架组成，倾斜安装在进水的渠道里，或进水泵站集水井的进口处，以拦截污水中粗大的悬浮物及杂质。

1.2产品分类、功能及特点、适用范围

格栅种类及分类方式很多，总体可分为格栅机和筛网（条）两大类。格栅机适用于较高悬浮物浓度污水，筛网适用于低悬浮物浓度污水。常用格栅机类型有：臂式格栅机、链式格栅机、钢绳式格栅机、回转式格栅机等。其适用范围与特点见表1。

表1 常用格栅机适用范围及特点

类型 适用范围 优点 缺点

臂式格栅机 中等深度的宽大格栅 维护方便、寿命长 构造较复杂、耙齿与栅条对位较难

链式格栅机 深度不大的中小型格栅，主要清除长纤维、带状物 构造简单、占地小 杂物可能卡住链条和链轮

钢绳式格栅机 固定式适用于深度范围大的中小型格栅，移动式适用于宽大格栅 适用范围广、检修方便 防腐要求高、检修时需停水

回转式格栅机 深度较小的中小型格栅 结构简单、动作可靠、检修容易、重量轻。 制造要求高、占地较大

1.3格栅通用技术要求

1) 栅条间隙根据污水种类、流量、代表性杂物种类和大小来确定，一般选取范围如下：机械清栅：3～25mm；人工清栅：5～15mm；筛网：0.1～2mm。

2) 在大中型污水站，应设置两道机械格栅：第一道为粗格栅：10～40mm，第二道为细格栅：3～10mm（大型污水处理厂推荐15mm+4mm组合）。在小污水站，设置一道格栅即可，栅条间隙应为3～15mm（粗格栅用人工格栅可以选15mm，机械格栅推荐用5mm）。 .

；. 3) 过栅流速：污水在栅前渠道内的流速应控制在0.4～0.8m/s，经过格栅的流速应为0.6～1.0m/s。过栅水头损失与过栅流速相关，一般应控制在0.1～0.3m之间。栅后渠底应比栅前相应降低0.1～0.3m。
