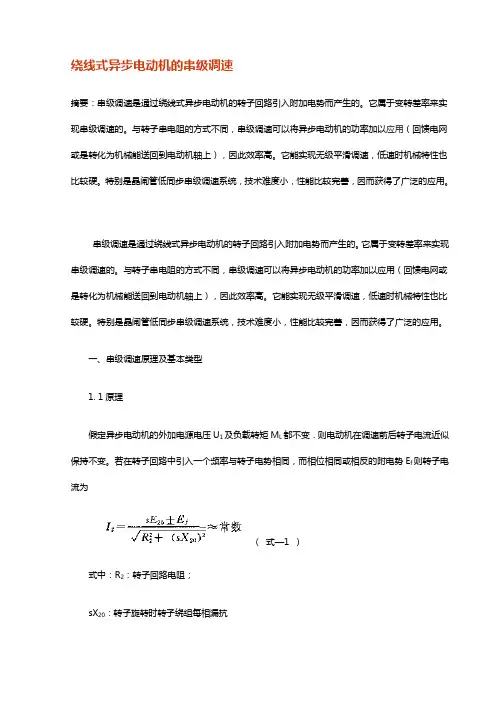

绕线式异步电动机的串级调速
摘要：串级调速是通过绕线式异步电动机的转子回路引入附加电势而产生的。它属于变转差率来实现串级调速的。与转子串电阻的方式不同，串级调速可以将异步电动机的功率加以应用（回馈电网或是转化为机械能送回到电动机轴上），因此效率高。它能实现无级平滑调速，低速时机械特性也比较硬。特别是晶闸管低同步串级调速系统，技术难度小，性能比较完善，因而获得了广泛的应用。
串级调速是通过绕线式异步电动机的转子回路引入附加电势而产生的。它属于变转差率来实现串级调速的。与转子串电阻的方式不同，串级调速可以将异步电动机的功率加以应用（回馈电网或是转化为机械能送回到电动机轴上），因此效率高。它能实现无级平滑调速，低速时机械特性也比较硬。特别是晶闸管低同步串级调速系统，技术难度小，性能比较完善，因而获得了广泛的应用。
一、串级调速原理及基本类型
1. 1原理
假定异步电动机的外加电源电压U1及负载转矩ML都不变．则电动机在调速前后转子电流近似保持不变。若在转子回路中引入一个频率与转子电势相同，而相位相同或相反的附电势Ef则转子电流为
（ 式—1 ）
式中：R2：转子回路电阻；
sX20：转子旋转时转子绕组每相漏抗
E20：转子开路相电势
电动机在正常运行时，转差率s很小，故R2≥sX20。忽略sX20有
（ 式—2 ）
上式中，E20为取决于电动机的一个常数，所以，改变附加电势Ef可以改变转差率s，从而实现调速。
设当Ef = 0时电动机运行于额定转速，即n = nN, s = sN ,由（ 式—2 ）可见，当附加电动势与转子相电势相位相反时（Ef前取负号），改变Ef 的大小，可在额定转速以下调速，这种调度方式称为低同步串级调速，且附加电势与转子相电势相位相同时（Ef前取正号），改变Ef 的大小，可在额定转速以上调速，这种调度方式称为超同步串级调速（即s <0）。
绕线式三相异步电动机启动方式
1、转子回路串接电阻起动：绕线式三相异步电动机可以在转子回路中串入电阻进行起动，这样就减小了起动电流。一般采用起动变阻器起动，起动时全部电阻串入转子电路中，随着电动机转速逐渐加快，利用控制器逐级切除起动电阻，最后将全部起动电阻从转子电路中切除。适用于中小功率低压电动机。
2、转子回路串接频敏变阻器起动：频敏变阻器的电阻（电抗）随线圈中所通过的电流频率而变。刚起动时，电机转差率最大，转子电流（即频敏电阻线圈通过的电流）频率最高，等于电源频率。因此，频敏变阻器的电阻最大，这就相当于起动时在转子回路中串接一个较大电阻，从而使起动电流减小。随着电动机转速的加快，转差率逐渐减小，转子电流频率逐渐降低，频敏变阻器电阻也逐渐减小，最后把电动机的转子绕组短接，频敏变阻器从转子电路中切除。适用于中小功率低压电动机。
3、转子回路串液体变阻器启动：液体变阻器俗称水电阻，顾名思义，在特制的水箱内装有电阻值的液体，液体一般用纯净水加入适量的电解粉按一定比例配制，在水箱的底部有一组静极板，水箱顶部有一组动极板，动极板在驱动装置的驱动下，在一定时间内下降到与静极板接触，接触后由外部接触器将水电阻切除，从而实现平滑启动。适用于大功率高压电动机。
串电阻启动 降压启动 变频启动 直接启动共四种

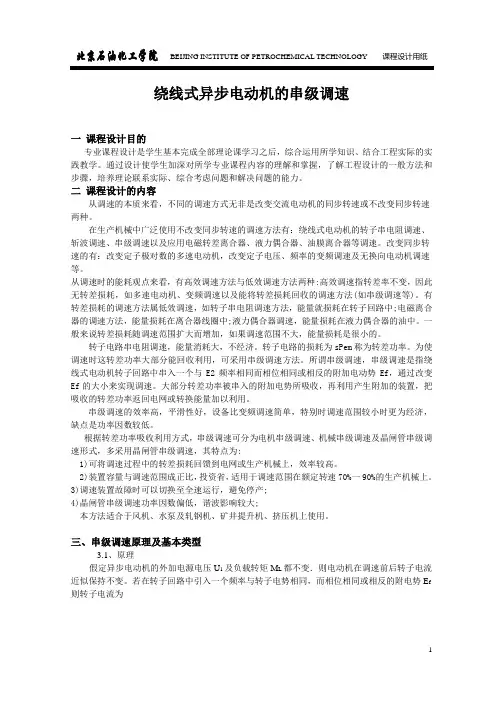

北京石油化工学院 BEIJING INSTITUTE OF PETROCHEMICAL TECHNOLOGY 课程设计用纸
1 绕线式异步电动机的串级调速
一 课程设计目的
专业课程设计是学生基本完成全部理论课学习之后，综合运用所学知识、结合工程实际的实践教学。通过设计使学生加深对所学专业课程内容的理解和掌握，了解工程设计的一般方法和步骤，培养理论联系实际、综合考虑问题和解决问题的能力。
二 课程设计的内容
从调速的本质来看，不同的调速方式无非是改变交流电动机的同步转速或不改变同步转速两种。
在生产机械中广泛使用不改变同步转速的调速方法有：绕线式电动机的转子串电阻调速、斩波调速、串级调速以及应用电磁转差离合器、液力偶合器、油膜离合器等调速。改变同步转速的有：改变定子极对数的多速电动机，改变定子电压、频率的变频调速及无换向电动机调速等。
从调速时的能耗观点来看，有高效调速方法与低效调速方法两种:高效调速指转差率不变，因此无转差损耗，如多速电动机、变频调速以及能将转差损耗回收的调速方法(如串级调速等)。有转差损耗的调速方法属低效调速，如转子串电阻调速方法，能量就损耗在转子回路中;电磁离合器的调速方法，能量损耗在离合器线圈中;液力偶合器调速，能量损耗在液力偶合器的油中。一般来说转差损耗随调速范围扩大而增加，如果调速范围不大，能量损耗是很小的。
转子电路串电阻调速，能量消耗大，不经济。转子电路的损耗为sPem称为转差功率。为使调速时这转差功率大部分能回收利用，可采用串级调速方法。所谓串级调速，串级调速是指绕线式电动机转子回路中串入一个与E2频率相同而相位相同或相反的附加电动势Ef，通过改变Ef的大小来实现调速。大部分转差功率被串入的附加电势所吸收，再利用产生附加的装置，把吸收的转差功率返回电网或转换能量加以利用。
串级调速的效率高，平滑性好，设备比变频调速简单，特别时调速范围较小时更为经济，缺点是功率因数较低。
三相绕线式异步电动机的启动控制
绕线式异步电动机R与鼠笼式异步电动机的主要区别是绕线式异步电动机的转子采用三相对称绕组，启动时通常采用转子串电阻启动，或者是采用频敏变阻器启动。
一、绕线式异步电动机转子串电阻启动
1.方法
启动时，在绕线式异步电动机的转子回路中串入合适的三相对称电阻，如果正确选取电阻器的电阻值，使转子回路的总电阻值R2=X20，由前面分析可知，此时Sm=1，即最大转矩产生在电动机启动瞬间，从而缩短起动时间，达到减小启动电流增大启动转矩的目的。随着电动机转速的升高，可变电阻逐级减小。启动完毕后，可变电阻减小到零，转子绕组被直接短接，电动机便在额定状态下运行。
这种启动方法的优点是不仅能够减少启动电流，而且能使启动转矩保持较大范围，故在需要重载启动的设备如桥式起重机、卷扬机、龙门吊车等场合被广泛采用。其缺点是所需的启动设备较多，一部分能量消耗在启动电阻，而且启动级数较少。
2.绕线式异步电动机转子串电阻启动控制线路
串接在三相转子回路的启动电阻，一般接成星形。利用时间继电器控制电阻自动切除，即转子回路三段启动电阻的短接是依靠KT1、KT2、KT3三个时间继电器及KM1、KM2、KM3三个接触器的相互配合来实现。
图2-70绕线式异步电动机转子串电阻控制线路
线路工作原理分析：
与启动按钮SBl串接的接触器KMl、KM2、和KM3常闭辅助触头的作用是保证电动机在转子绕组中接入全部外加电阻的条件下才能启动。如果接触器KMl、KM2、和KM3中任何—个触头因熔焊或机械故障而没有释放时，启动电阻就没有被全部接入转子绕组中，从而使启动电流超过规定的值。把KMl、KM2和KM3的常闭触头与SBl串接在一起，就可避免这种现象的发生，因三个接触器中只要有一个触头没有恢复闭合，电动机就不可能接通电源直接启动。
停止时按下SB2即可。
二、转子回路串接频敏变阻器启动控制
绕线式异步电动机转子绕组串接电阻的启动方法：若想获得良好的启动特性，一般需要较多的启动级数，所用电器多，控制线路复杂，设备投资大，维修不便，同时由于逐级切除电阻，会产生一定的机械冲击力。
