mos管驱动电路原理

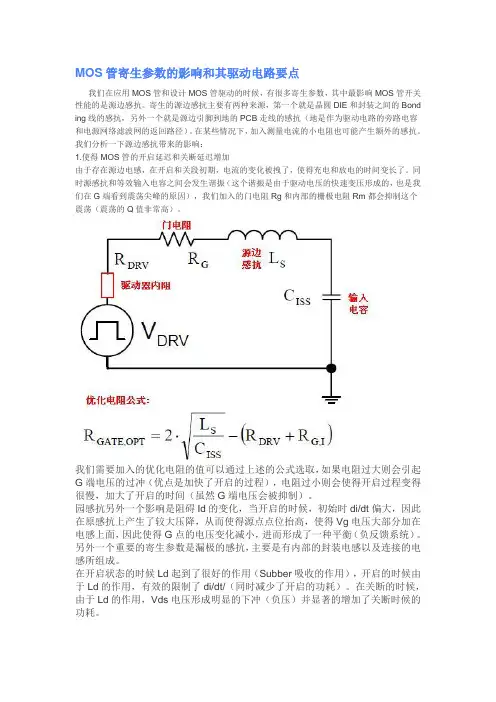

MOS管寄生参数的影响和其驱动电路要点

我们在应用MOS管和设计MOS管驱动的时候，有很多寄生参数，其中最影响MOS管开关性能的是源边感抗。寄生的源边感抗主要有两种来源，第一个就是晶圆DIE和封装之间的Bonding线的感抗，另外一个就是源边引脚到地的PCB走线的感抗（地是作为驱动电路的旁路电容和电源网络滤波网的返回路径）。在某些情况下，加入测量电流的小电阻也可能产生额外的感抗。

我们分析一下源边感抗带来的影响：

1.使得MOS管的开启延迟和关断延迟增加

由于存在源边电感，在开启和关段初期，电流的变化被拽了，使得充电和放电的时间变长了。同时源感抗和等效输入电容之间会发生谐振（这个谐振是由于驱动电压的快速变压形成的，也是我们在G端看到震荡尖峰的原因），我们加入的门电阻Rg和内部的栅极电阻Rm都会抑制这个震荡（震荡的Q值非常高）。

我们需要加入的优化电阻的值可以通过上述的公式选取，如果电阻过大则会引起G端电压的过冲（优点是加快了开启的过程），电阻过小则会使得开启过程变得很慢，加大了开启的时间（虽然G端电压会被抑制）。

园感抗另外一个影响是阻碍Id的变化，当开启的时候，初始时di/dt偏大，因此在原感抗上产生了较大压降，从而使得源点点位抬高，使得Vg电压大部分加在电感上面，因此使得G点的电压变化减小，进而形成了一种平衡（负反馈系统）。

另外一个重要的寄生参数是漏极的感抗，主要是有内部的封装电感以及连接的电感所组成。

在开启状态的时候Ld起到了很好的作用（Subber吸收的作用），开启的时候由于Ld的作用，有效的限制了di/dt/（同时减少了开启的功耗）。在关断的时候，由于Ld的作用，Vds电压形成明显的下冲（负压）并显著的增加了关断时候的功耗。

下面谈一下驱动（直连或耦合的）的一些重要特性和典型环节：

直连电路最大挑战是优化布局

实际上驱动器和MOS管一般离开很远，因此在源级到返回路径的环路上存在很大的感抗，即使我们考虑使用地平面，那么我们仍旧需要一段很粗的PCB线连接源级和地平面。

mos管驱动的全桥电路原理

全桥电路是一种常用的电力电子转换电路，可以实现电压、电流的变换和控制。在全桥电路中，MOS管是常用的开关元件。本文将详细介绍mos管驱动的全桥电路原理。

全桥电路由四个MOS管组成，分别是上侧的两个开关管和下侧的两个开关管。这四个MOS管可以分别控制电流的通断，通过合理的控制，可以实现对电压和电流的精确控制。

在全桥电路中，MOS管的驱动是至关重要的。驱动电路的设计和实现可以有效地提高全桥电路的效率和性能。

我们来了解一下MOS管的基本原理。MOS管是一种金属氧化物半导体场效应管，由源极、漏极和栅极组成。当栅极与源极之间的电压达到一定阈值时，MOS管就会导通，形成一条通路，电流可以流过。

在全桥电路中，MOS管的驱动电路通常采用半桥驱动或全桥驱动。半桥驱动只需两个驱动信号，可以实现两个MOS管的控制，而全桥驱动则需要四个驱动信号，可以同时控制四个MOS管。

半桥驱动的原理是通过两个晶体管和两个电阻器组成的电路，通过控制晶体管的导通和截止，来实现对两个MOS管的控制。当晶体管导通时，相应的MOS管导通，反之，MOS管截止。通过调整晶体管的导通时间和截止时间，可以控制MOS管的导通和截止，从而实现对电流和电压的控制。

全桥驱动则采用更加复杂的电路设计。它由四个晶体管和四个电阻器组成，每个MOS管都与一个晶体管和一个电阻器相连。通过调整晶体管的导通时间和截止时间，可以实现对四个MOS管的分别控制。全桥驱动可以实现更加精确的控制，提高电路的稳定性和效率。

在mos管驱动的全桥电路中，还需要考虑保护电路的设计。由于MOS管是一种敏感的元件，容易受到过电压、过电流等因素的影响，因此需要设计相应的保护电路，以保证电路的安全和稳定运行。

mos管驱动的全桥电路是一种常用的电力电子转换电路，通过合理的驱动设计和实现，可以实现对电压和电流的精确控制。在实际应用中，还需要考虑保护电路的设计，以确保电路的安全和稳定运行。希望本文的介绍能够帮助读者更好地理解mos管驱动的全桥电路原理。

mos管半桥驱动电路

MOS管半桥驱动电路

引言：

MOS管半桥驱动电路是一种常用的电路拓扑结构，用于控制和驱动MOS管的开关动作。它在各种应用中广泛使用，如电机驱动、电源转换器和逆变器等。本文将详细介绍MOS管半桥驱动电路的原理、工作方式以及其在实际应用中的优势。

一、原理：

MOS管半桥驱动电路由两个MOS管组成，分别称为高侧MOS管和低侧MOS管。高侧MOS管与低侧MOS管之间通过一个电源连接，形成一个半桥结构。在工作时，通过控制高侧MOS管和低侧MOS管的导通和截止，可以实现对电路的开关控制。

二、工作方式：

1. 上桥臂工作方式：

当高侧MOS管导通时，电源正极连接到负载，负载得到电源供电；当高侧MOS管截止时，电源正极与负载断开，负载不再得到电源供电。

2. 下桥臂工作方式：

当低侧MOS管导通时，电源负极连接到负载，负载得到电源供电；当低侧MOS管截止时，电源负极与负载断开，负载不再得到电源供电。

3. 上下桥臂配合工作方式：

通过控制高侧MOS管和低侧MOS管的导通和截止，可以实现上下桥臂的配合工作。当高侧MOS管导通时，低侧MOS管截止，负载得到电源供电；当高侧MOS管截止时，低侧MOS管导通，负载断开。

三、优势：

1. 低功耗：MOS管半桥驱动电路采用MOS管作为开关元件，具有低导通电阻和快速开关速度，从而降低功耗。

2. 高效率：由于MOS管的导通电阻小，能够减小功率损耗，提高电路的效率。

3. 可靠性高：MOS管半桥驱动电路采用了双MOS管结构，能够有效地减小开关过程中的电压和电流的冲击，提高电路的可靠性。

4. 控制灵活：通过控制高侧MOS管和低侧MOS管的导通和截止，可以实现对电路的精确控制，满足不同应用的需求。

5. 适应性强：MOS管半桥驱动电路适用于各种电压和电流范围的应用，具有较好的适应性。

结论： MOS管半桥驱动电路是一种常用的电路拓扑结构，具有低功耗、高效率、可靠性高、控制灵活和适应性强等优势。它在电机驱动、电源转换器和逆变器等领域有着广泛的应用前景。通过深入理解其原理和工作方式，我们可以更好地应用和设计MOS管半桥驱动电路，实现更高效、可靠的电路控制。

mos管并联驱动电路

MOS管并联驱动电路是一种高效的电路，在各种电子设备中得到了广泛的应用。它可以驱动大功率的负载，具有高速、高精度、低功耗等优点，在各种场合中都能够发挥其良好的效果。下面我们来详细了解一下MOS管并联驱动电路的相关知识。

1. MOS管的基本原理

MOSFET（MOS场效应管）是一种通过场效应控制电流的晶体管。在MOSFET中，电荷通过栅极控制沟道电阻从而影响器件的导通与截止。它由源极、栅极和漏极三个区域组成，其中栅极是一个电容，用于储存电荷。当栅极电场的强度达到一定值时，沟道区的电阻变小，从而导通了MOSFET管。

2. MOS管并联驱动电路的原理

MOS管并联驱动电路是通过并联多个MOSFET来实现大功率负载的驱动。在这种电路中，通过控制MOSFET管的栅极电压来控制电流的通断，从而达到驱动高功率负载的目的。

3. MOS管并联驱动电路的应用

MOS管并联驱动电路在数控机床、电力电子、电气驱动器等领域中广泛应用。在数控系统中，使用MOS管并联驱动电路可以对步进电机和伺服电机进行快速和准确的控制。在电力电子领域，使用MOS管并联驱动电路可以对高压直流输电线路进行开关控制。在电气驱动器领域，使用MOS管并联驱动电路可以直接驱动电动机，控制电机的启动和停止。

4. MOS管并联驱动电路的优缺点

MOSFET并联驱动电路具有以下优点：高效、精度高、速度快、不易受到温度影响、体积小、适应性强等。同时，它也存在一些缺点：成本较高、操作过程易发生电荷泄漏、需要精确的电源电压控制等。

总之，MOS管并联驱动电路是一种高效的电路，具有广泛的应用前景。我们可以通过不断地研究和改进，使其在各个领域中发挥更好的效果，为人类的生产和生活带来更多的便利和贡献。
