MOS管电路工作原理及详解

在电子电路的世界里，MOS 管（MetalOxideSemiconductor

FieldEffect Transistor，金属 氧化物 半导体场效应晶体管）是一种极其重要的元件。它的性能卓越，应用广泛，从简单的电子设备到复杂的集成电路，都能看到 MOS 管的身影。为了更好地理解和运用 MOS 管，我们需要深入探究其电路工作原理。

MOS 管主要有两种类型：增强型和耗尽型。增强型 MOS 管又分为

N 沟道增强型和 P 沟道增强型；耗尽型 MOS 管同样分为 N 沟道耗尽型和 P 沟道耗尽型。在实际应用中，增强型 MOS 管更为常见。

先来说说 N 沟道增强型 MOS 管的结构。它由一块 P 型半导体作为衬底，在上面扩散两个高浓度的 N 型区，分别作为源极（S）和漏极（D）。在源极和漏极之间的衬底表面覆盖一层很薄的二氧化硅绝缘层，然后在绝缘层上沉积一层金属铝，形成栅极（G）。当栅极电压为零时，源极和漏极之间没有导电沟道，MOS 管处于截止状态。

当在栅极和源极之间加上正向电压（VGS），并且 VGS 超过一定的阈值电压（VT）时，在靠近栅极下方的 P 型半导体表面会形成一个

N 型导电沟道。此时，若在漏极和源极之间加上电压（VDS），就会有电流（IDS）从漏极流向源极，MOS 管处于导通状态。而且，IDS

的大小与 VGS 和 VDS 都有关系。 在 VGS 一定的情况下，当 VDS 较小时，IDS 随 VDS 线性增加，MOS 管工作在电阻区。随着 VDS 的增大，靠近漏极一端的导电沟道会变窄，这种现象被称为沟道夹断。当 VDS 增加到使得沟道在漏极一端刚好夹断时，称为预夹断状态。继续增大 VDS，夹断区会延长，而

IDS 基本保持不变，MOS 管工作在恒流区。

P 沟道增强型 MOS 管的工作原理与 N 沟道增强型 MOS 管类似，只是所加电压的极性相反。

再谈谈 MOS 管在电路中的应用。由于 MOS 管具有输入电阻高、噪声低、功耗小等优点，因此被广泛用于模拟电路和数字电路中。

在数字电路中，MOS 管常被用作开关元件。例如，在 CMOS 逻辑电路中，通过控制 MOS 管的导通和截止来实现逻辑功能。当输入为高电平时，N 沟道 MOS 管导通，P 沟道 MOS 管截止；当输入为低电平时，N 沟道 MOS 管截止，P 沟道 MOS 管导通。

在模拟电路中，MOS 管可以用于放大电路。例如，共源极放大电路，利用 MOS 管的栅极电压控制漏极电流，从而实现信号的放大。

MOS 管的参数对于其在电路中的性能有着重要的影响。常见的参数包括阈值电压、跨导、漏极电流、漏源击穿电压等。阈值电压决定了 MOS 管导通的难易程度；跨导反映了栅极电压对漏极电流的控制能力；漏极电流和漏源击穿电压则决定了 MOS 管的最大工作电流和电压范围。 在实际的电路设计中，需要根据具体的需求选择合适的 MOS 管型号，并合理设置其工作条件，以确保电路的性能和稳定性。例如，在功率放大电路中，需要选择漏极电流和漏源击穿电压较大的 MOS 管；在高频电路中，需要选择寄生电容较小的 MOS 管。

此外，MOS 管在电路中的驱动也非常重要。由于 MOS 管的输入电容较大，在高速开关时需要较大的驱动电流，否则可能会导致开关速度变慢、导通电阻增大等问题。

总之，MOS 管作为一种重要的电子元件，其电路工作原理虽然复杂，但只要我们深入理解其结构和特性，掌握其在不同电路中的应用方法，就能充分发挥其优势，设计出性能优良的电子电路。随着电子技术的不断发展，MOS 管的性能也在不断提升，相信它在未来的电子领域中将发挥更加重要的作用。

合集下载

mos管整流桥电路

mos管整流桥电路

mos管整流桥电路

摘要：

1.MOS 管整流桥电路概述

2.MOS 管整流桥电路的工作原理

3.MOS 管整流桥电路的优缺点

4.MOS 管整流桥电路的应用领域

正文：

一、MOS 管整流桥电路概述

MOS 管整流桥电路，全称为金属 - 氧化物 - 半导体场效应晶体管整流桥电路，是一种采用 MOS 管作为整流元件的电路。与传统的二极管整流桥电路相比，MOS 管整流桥电路具有更好的性能，如更高的整流效率、更低的导通电阻以及更好的频率响应等。

二、MOS 管整流桥电路的工作原理

MOS 管整流桥电路主要由四个 MOS 管组成，分别是两个 N 沟道

MOS 管和两个 P 沟道 MOS 管。电路工作时，两个 N 沟道 MOS 管分别连接到输入电压的正半周期和负半周期，两个 P 沟道 MOS 管则分别连接到输入电压的负半周期和正半周期。这样，在输入电压的正负半周期交替变换时，电路中始终有一个 MOS 管处于导通状态，从而实现整流功能。

三、MOS 管整流桥电路的优缺点

1.优点：

（1）较高的整流效率：由于 MOS 管具有较低的导通电阻，使得整流桥电路的整流效率得到提高。

（2）更低的导通电阻：与二极管整流桥电路相比，MOS 管整流桥电路的导通电阻更低，有利于提高整流效率。

（3）更好的频率响应：MOS 管具有较快的开关速度，使得整流桥电路在高频应用场景下具有更好的性能。

2.缺点：

（1）较高的制程复杂度：MOS 管的制作工艺相对较复杂，导致整流桥电路的制程复杂度增加。

（2）较高的静态功耗：与二极管整流桥电路相比，MOS 管整流桥电路在未工作状态下仍具有一定的静态功耗。

四、MOS 管整流桥电路的应用领域

MOS 管整流桥电路广泛应用于各种电子设备和系统中，如电源、通信设备、计算机、家电等。

MOS管工作原理及其驱动电路

MOS管工作原理及其驱动电路

功率场效应晶体管MOSFET

技术分类： 电源技术 模拟设计 | 2007-06-07

来源：全网电子

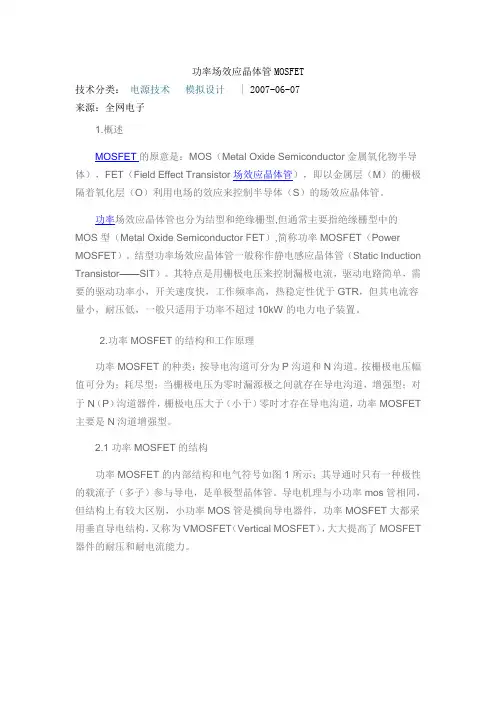

1.概述
