pdf文档可能在WAP 端浏览体验不佳。建议您优先选择TXT ，或下载源文件到本机查看. 组件质量检测标准„„„„„„„„„„„„„„„ EVA EVA检验标准 晶体硅太阳电池囊封材料是EVA ，它乙烯与醋酸乙烯脂的共聚物，化学式结构如下 （CH2—CH2）—（CH —CH2) ｜ O | O — O - CH2

EVA是一种热融胶粘剂，常温下无粘性而具抗粘性，以便操作，经过一定条件热压便发生熔 融粘接与交联固化，并变的完全透明,长期的实践证明：它在太阳电池封装与户外使用均获 得相当满意的效果。 固化后的EVA 能承受大气变化且具有弹性,它将晶体硅片组“上盖下垫”，将硅晶片组包封， 并和上层保护材料玻璃，下层保护材料TPT (聚氟乙烯复合膜) ,利用真空层压技术粘合为 一体. 另一方面，它和玻璃粘合后能提高玻璃的透光率，起着增透的作用，并对太阳电池组件的输 出有增益作用。 EVA厚度在0.4mm ～0。6mm 之间，表面平整，厚度均匀,内含交联剂,能在150℃固化温度下 交联,采用挤压成型工艺形成稳定胶层。 EVA 主要有两种： ①快速固化 ②常规固化，不同的EVA 层压过程有所不同 采用加有抗紫外剂、抗氧化剂和固化剂的厚度为0。4mm 的EVA 膜层作为太阳电池的密封剂,

使它和玻璃、TPT 之间密封粘接。 用于封装硅太阳能电池组件的EVA ，主要根据透光性能和耐侯性能进行选择。

1. 原理

EVA具有优良的柔韧性，耐冲击性，弹性，光学透明性,低温绕曲性，黏着性，耐环境应力 开裂性,耐侯性，耐化学药品性，热密封性。

EVA的性能主要取决于分子量（用熔融指数MI 表示)和醋酸乙烯脂(以VA 表示）的含量。 当MI 一定时,VA 的弹性，柔软性，粘结性，相溶性和透明性提高，VA 的含量降低，则接近 聚乙烯的性能。当VA 含量一定时，MI 降低则软化点下降，而加工性和表面光泽改善,但是 强度降低，分子量增大，可提高耐冲击性和应力开裂性。 不同的温度对EVA 的胶联度有比较大的影响， EVA的胶联度直接影响到组件的性能以及使用 寿命。在熔融状态下，EVA 与晶体硅太阳电池片，玻璃，TPT 产生粘合，在这过程中既有物理 也有化学的键合。未经改性的EVA 透明， 柔软，有热熔粘合性, 熔融温度低,熔融流动性好。 但是其耐热性较差，易延伸而低弹性，内聚强度低而抗蠕变性差，易产生热胀冷缩导致晶片 碎裂，使得粘接脱层。因此通过采取化学胶联的方式对EVA 进行改性，其方法就是在EVA 中

《太阳能光伏系统及磷酸铁锂电池系统检验指南》

随着全球对可再生能源的度不断提高，太阳能光伏系统及磷酸铁锂电池系统作为一种重要的可再生能源，其检验与认证的重要性日益凸显。本指南旨在为相关检验人员提供关于太阳能光伏系统及磷酸铁锂电池系统的检验方法和流程的指导，以确保其质量和性能符合相关标准和规范。

外观检验：检查太阳能电池板表面是否光滑、洁净，无明显划痕、凹陷、污染等缺陷。

性能测试：通过专业仪器测量太阳能电池板的光电转换效率、电压、电流等性能指标，确保其符合设计要求。

耐久性测试：模拟实际使用环境，对太阳能电池板进行高温、低温、湿度等环境条件下的耐久性测试，以评估其使用寿命。

接地测试：检查太阳能电池板的接地装置是否牢固可靠，以满足安全要求。

外观检验：检查电池组外壳是否有破损、变形、锈蚀等缺陷，同时检查电池连接线及螺栓是否紧固。 性能测试：通过充放电测试、容量测试、内阻测试等专业仪器对磷酸铁锂电池的性能进行全面检测，确保其符合设计要求。

安全性能测试：进行过充测试、短路测试、高温测试等安全性能测试，以评估磷酸铁锂电池的安全性能。

循环寿命测试：通过模拟实际使用环境，对磷酸铁锂电池进行充放电循环测试，以评估其循环寿命。

检验过程中要遵循相关安全操作规程，避免因操作不当导致的意外事故。

对于重要数据要进行记录和备份，以保证可追溯性。

对于不合格产品要按照相关规定进行处置，避免对环境造成污染。

《太阳能光伏系统及磷酸铁锂电池系统检验指南》对于确保产品质量和性能具有重要意义。在实际操作过程中，检验人员要严格按照相关标准和规范进行操作，以保证检验结果的准确性和可靠性。对于检验过程中发现的问题要及时进行处理和反馈，以促进产品质量和性能的不断提升。

随着人们对可再生能源的度不断提高，太阳能光伏组件的应用越来越广泛。与此磷酸铁锂电池作为一种高能量密度、长寿命的电池，在电动汽车、电力储能等领域得到了广泛应用。为了充分利用太阳能资源，提高磷酸铁锂电池的使用效率，需要设计一种太阳能光伏组件对磷酸铁锂电池进行充电的电路。本文将介绍太阳能光伏组件和磷酸铁锂电池充电电路的基本概念、工作原理和特性，并阐述太阳能光伏组件对磷酸铁锂电池充电电路的设计方案。

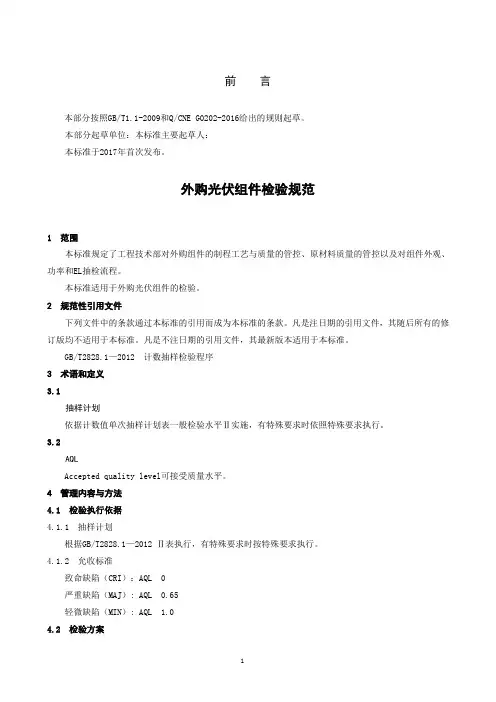

1 前 言

本部分按照GB/T1.1-2009和Q/CNE G0202-2016给出的规则起草。

本部分起草单位：本标准主要起草人：

本标准于2017年首次发布。

外购光伏组件检验规范

1 范围

本标准规定了工程技术部对外购组件的制程工艺与质量的管控、原材料质量的管控以及对组件外观、功率和EL抽检流程。

本标准适用于外购光伏组件的检验。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修订版均不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T2828.1—2012 计数抽样检验程序

3 术语和定义

3.1

抽样计划

依据计数值单次抽样计划表一般检验水平Ⅱ实施，有特殊要求时依照特殊要求执行。

3.2

AQL

Accepted quality level可接受质量水平。

4 管理内容与方法

4.1 检验执行依据

4.1.1 抽样计划

根据GB/T2828.1—2012 Ⅱ表执行，有特殊要求时按特殊要求执行。

4.1.2 允收标准

致命缺陷（CRI）：AQL 0

严重缺陷（MAJ）: AQL 0.65

轻微缺陷（MIN）: AQL 1.0

4.2 检验方案

2

表1

检验项目 检验标准 检验方法 检验数量

包装标识 与技术图纸一致 目视 GB/T2828.1- 2012 包装状态 与技术图纸一致 目视

组件尺寸 长宽尺寸公差为±2mm 卷尺 外观的组件中每托2块 对角线 对角线长度相差≤4mm 卷尺

电池片 电池片破损不允许 目视

GB/T2828-1 2012 电池片穿孔不允许 目视

电池片团状划伤平均长度2mm＜L≤4mm ，每块组件中电池片数量≤5%，脱晶不允许；单条划伤长度≤10mm ，每块组件中划伤数量≤5处，脱晶不允许 钢尺、目视

缺角面积≤2 mm²，数量＜5个/块 菲林、目视

太阳能电池光伏组件原材料检验标准

太阳能电池组件原材料检验项目及方法

一.太阳能电池片

1.检验内容及方式:

1)电池片厂家,包装(内包装及外包装),外观,尺寸,电性能,可焊性,珊线印刷,主珊线抗拉力,切割后电性能均匀度。(电池片在未拆封前保质期为一年)

2)抽检(按来料的千分之二),电性能和外观以及可焊性在生产过程全检。

2.检验工具设备:单片测试仪,游标卡尺,电烙铁,橡皮,刀片,拉力计,激光划片机。

3.所需材料:涂锡带,助焊剂。

4.检验方法:

1)包装:良好,目检。

2)外观:符合购买合同要求。

3)尺寸:用游标卡尺测量,结果符合厂家提供的尺寸的±0.5mm

4)电性能:用单体测试仪测试,结果±3%。

5)可焊性:用320-350℃的温度正常焊接,焊接后主珊线留有均匀的焊锡层为合格。(要保证实验用的涂锡带和助焊剂具有可焊性)

6)珊线印刷:用橡皮在同一位置反复来回擦20次,不脱落为合格。

7)主珊线抗拉力:将互链条焊接成△状,然后用拉力计测试,结果大于2.5N。

8)切割后电性能均匀度:用激光划片机将电池片化成若干份,测试每片的电性能保持误差在±0.15w。

5.检验规则:以上内容全检,若有一项不符合检验要求则对该批进行千分之五的检验。如仍不符合4).5).7) 8)项内容,则判定该批来料为不合格。

二.涂锡带

1.检验内容及方式:

1)厂家,规格,包装,保质期(六个月),外观,厚度均匀性,可焊性,折断率,蛇形弯度及抗拉强度。

2)每次来料全检(盘装),外观生产过程全检。

2.检验所需工具:钢尺,游标卡尺,烙铁,老虎钳,拉力计。

3.所需材料:电池片,助焊剂。

4.检验方法:

1)外包装目视良好,保质期限,规格型号及厂家。

2)外观:目视涂锡带表面是否存在黑点,锡层不均匀,扭曲等不良现象。

3)厚度及规格:根据供方提供的几何尺寸检查,宽度±0.12mm,厚度±0.02mm视为合格。
