FDTD介绍

Lumerical公司是一家致力于提供光电子设计软件解决方案的国际知名企业。其旗下的FDTD解决方案是一款基于有限差分时域（FDTD）算法的光学结构仿真软件，被广泛应用于光学通信、光电子器件设计、纳米光学等领域。在本文中，我们将重点介绍Lumerical的FDTD解决方案在光学结构仿真方面的特点和应用。

1. FDTD算法

有限差分时域（FDTD）算法是一种数值求解Maxwell方程组的方法，可以用于模拟光学结构中的电磁波传输、吸收、散射等过程。FDTD算法是一种非常灵活、高效的仿真方法，能够准确地模拟复杂的光学结构，包括光子晶体、光波导、光栅等。相比于传统的有限元法（FEM）和有限差分法（FDFD），FDTD算法具有更好的模拟效果和更快的计算速度。

2. Lumerical的FDTD解决方案

Lumerical公司推出的FDTD解决方案是基于FDTD算法的一款专业光学结构仿真软件。该软件集成了强大的仿真引擎和直观的用户界面，可以帮助用户快速、准确地设计和优化光学器件。与传统的FDTD软件相比，Lumerical的FDTD解决方案具有以下几个突出特点：

（1）高性能计算引擎：Lumerical的FDTD解决方案采用了最新的并行计算技术，能够充分利用多处理器和多核心，实现快速、高效的仿真计算。

（2）丰富的模拟功能：该软件支持多种光学模式的仿真，包括线偏振光、圆偏振光、自由空间光波等。用户可以根据需要进行灵活的设置和仿真，以获取更准确的仿真结果。

（3）直观的用户界面：Lumerical的FDTD解决方案具有简洁直观的用户界面，支持图形化编辑和仿真设置，使用户能够快速上手并进行高效的工作。

3. 应用案例

Lumerical的FDTD解决方案在光学结构仿真方面具有广泛的应用，下面将介绍几个典型的应用案例：

（1）光子晶体器件设计：光子晶体是一种具有周期性结构的光学材料，在光子学器件中有重要的应用。利用Lumerical的FDTD解决方案，用户可以对光子晶体的光子带隙、光子波导等性质进行准确的仿真和优化，为器件设计和性能调控提供重要参考。

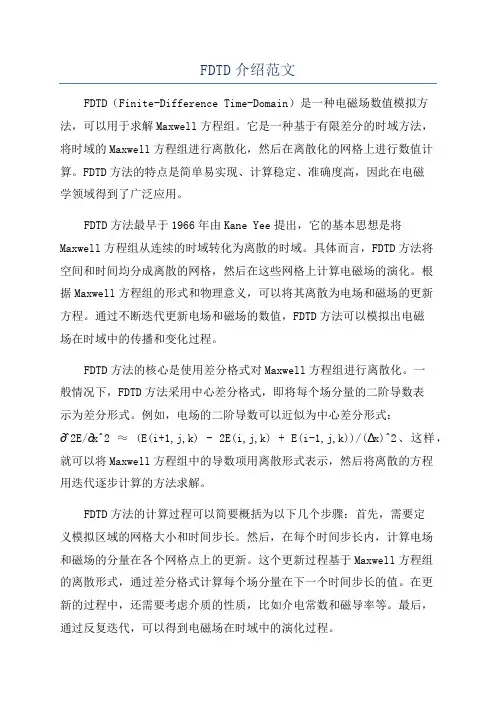

FDTD介绍范文

FDTD（Finite-Difference Time-Domain）是一种电磁场数值模拟方法，可以用于求解Maxwell方程组。它是一种基于有限差分的时域方法，将时域的Maxwell方程组进行离散化，然后在离散化的网格上进行数值计算。FDTD方法的特点是简单易实现、计算稳定、准确度高，因此在电磁学领域得到了广泛应用。

FDTD方法最早于1966年由Kane Yee提出，它的基本思想是将Maxwell方程组从连续的时域转化为离散的时域。具体而言，FDTD方法将空间和时间均分成离散的网格，然后在这些网格上计算电磁场的演化。根据Maxwell方程组的形式和物理意义，可以将其离散为电场和磁场的更新方程。通过不断迭代更新电场和磁场的数值，FDTD方法可以模拟出电磁场在时域中的传播和变化过程。

FDTD方法的核心是使用差分格式对Maxwell方程组进行离散化。一般情况下，FDTD方法采用中心差分格式，即将每个场分量的二阶导数表示为差分形式。例如，电场的二阶导数可以近似为中心差分形式：∂^2E/∂x^2 ≈ (E(i+1,j,k) - 2E(i,j,k) + E(i-1,j,k))/(∆x)^2、这样，就可以将Maxwell方程组中的导数项用离散形式表示，然后将离散的方程用迭代逐步计算的方法求解。

FDTD方法的计算过程可以简要概括为以下几个步骤：首先，需要定义模拟区域的网格大小和时间步长。然后，在每个时间步长内，计算电场和磁场的分量在各个网格点上的更新。这个更新过程基于Maxwell方程组的离散形式，通过差分格式计算每个场分量在下一个时间步长的值。在更新的过程中，还需要考虑介质的性质，比如介电常数和磁导率等。最后，通过反复迭代，可以得到电磁场在时域中的演化过程。 FDTD方法的优点之一是简单易实现。由于FDTD方法的数值计算是基于离散差分格式的，因此在编程实现时非常直观和容易理解。另外，FDTD方法的计算稳定性较好，能够模拟复杂的电磁场变化。FDTD方法还能考虑边界条件和吸收边界等特殊情况，使其更加适用于实际问题的求解。

有限差分法(FDM)的起源,讨论其在静电场求解中的应用.以铝电解槽物理模型为例,采用FDM对其场域进行离散,使用MATLAB和C求解了各节点的电位.由此,绘制了整个场域的等位线和电场强度矢量分布.同时,讨论了加速收敛因子对超松弛迭代算法迭代速度的影响,以及具有正弦边界条件下的电场分布.

有限差分法

有限差分方法(FDM)是计算机数值模拟最早采用的方法，至今仍被广泛运用。

该方法将求解域划分为差分网格，用有限个网格节点代替连续的求解域。有限差分法以Taylor级数展开等方法，把控制方程中的导数用网格节点上的函数值的差商代替进行离散，从而建立以网格节点上的值为未知数的代数方程组。该方法是一种直接将微分问题变为代数问题的近似数值解法，数学概念直观，表达简单，是发展较早且比较成熟的数值方法。

分类

对于有限差分格式，从格式的精度来划分，有一阶格式、二阶格式和高阶格式。从差分的空间形式来考虑，可分为中心格式和逆风格式。考虑时间因子的影响，差分格式还可以分为显格式、隐格式、显隐交替格式等。目前常见的差分格式，主要是上述几种形式的组合，不同的组合构成不同的差分格式。差分方法主要适用于有结构网格，网格的步长一般根据实际地形的情况和柯朗稳定条件来决定。

构造差分的方法

构造差分的方法有多种形式，目前主要采用的是泰勒级数展开方法。其基本的差分表达式主要有三种形式：一阶向前差分、一阶向后差分、一阶中心差分和二阶中心差分等，其中前两种格式为一阶计算精度，后两种格式为二阶计算精度。通过对时间和空间这几种不同差分格式的组合，可以组合成不同的差分计算格式

2 时域有限差分法

时域有限差分法是一种在时域中求解的数值计算方法，求解电磁场问题的FDTD方法是基于在时间和空间域中对Maxwell旋度方程的有限差分离散化一以具有两阶精度的中心有限差分格式来近似地代替原来微分形式的方程。FDTD方法模拟空间电磁性质的参数是按空间网格给出的，只需给定相应空间点的媒质参数，就可模拟复杂的电磁结构。时域有限差分法是在适当的边界和初始条件下解有限差分方程，使电磁波的时域特性直接反映出来，直接给出非常丰富的电磁场问题的时域信息，用清晰的图像描述复杂的物理过程。网格剖分是FDTD方法的关键问题，Yee提出采用在空间和时间都差半个步长的网格结构，通过类似蛙步跳跃式的步骤用前一时刻的磁、电场值得到当前时刻的电、磁场值，并在每一时刻上将此过程算遍整个空间，于是可得到整个空间域中随时间变化的电、磁场值的解。这些随时间变化的电、磁场值是再用Fourier变换后变到相应频域中的解。

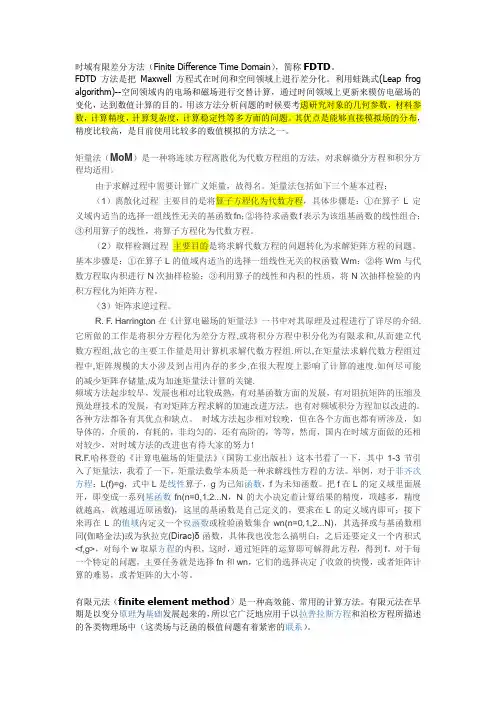

时域有限差分方法（Finite Difference Time Domain），简称FDTD。

FDTD方法是把 Maxwell 方程式在时间和空间领域上进行差分化。利用蛙跳式(Leap frog

algorithm)--空间领域内的电场和磁场进行交替计算，通过时间领域上更新来模仿电磁场的变化，达到数值计算的目的。用该方法分析问题的时候要考虑研究对象的几何参数，材料参数，计算精度，计算复杂度，计算稳定性等多方面的问题。其优点是能够直接模拟场的分布，精度比较高，是目前使用比较多的数值模拟的方法之一。

矩量法（MoM）是一种将连续方程离散化为代数方程组的方法，对求解微分方程和积分方程均适用。

由于求解过程中需要计算广义矩量，故得名。矩量法包括如下三个基本过程：

（1）离散化过程 主要目的是将算子方程化为代数方程，具体步骤是：①在算子L定义域内适当的选择一组线性无关的基函数fn；②将待求函数f表示为该组基函数的线性组合；③利用算子的线性，将算子方程化为代数方程。

（2）取样检测过程 主要目的是将求解代数方程的问题转化为求解矩阵方程的问题。基本步骤是：①在算子L的值域内适当的选择一组线性无关的权函数Wm；②将Wm与代数方程取内积进行N次抽样检验；③利用算子的线性和内积的性质，将N次抽样检验的内积方程化为矩阵方程。

（3）矩阵求逆过程。

R. F. Harrington在《计算电磁场的矩量法》一书中对其原理及过程进行了详尽的介绍.它所做的工作是将积分方程化为差分方程,或将积分方程中积分化为有限求和,从而建立代数方程组,故它的主要工作量是用计算机求解代数方程组.所以,在矩量法求解代数方程组过程中,矩阵规模的大小涉及到占用内存的多少,在很大程度上影响了计算的速度.如何尽可能的减少矩阵存储量,成为加速矩量法计算的关键.

频域方法起步较早，发展也相对比较成熟，有对基函数方面的发展，有对阻抗矩阵的压缩及预处理技术的发展，有对矩阵方程求解的加速改进方法，也有对频域积分方程加以改进的。各种方法都各有其优点和缺点。 时域方法起步相对较晚，但在各个方面也都有所涉及，如导体的，介质的，有耗的，非均匀的，还有高阶的，等等，然而，国内在时域方面做的还相对较少，对时域方法的改进也有待大家的努力！
