长寿长江大桥大直径钻孔桩施工方法

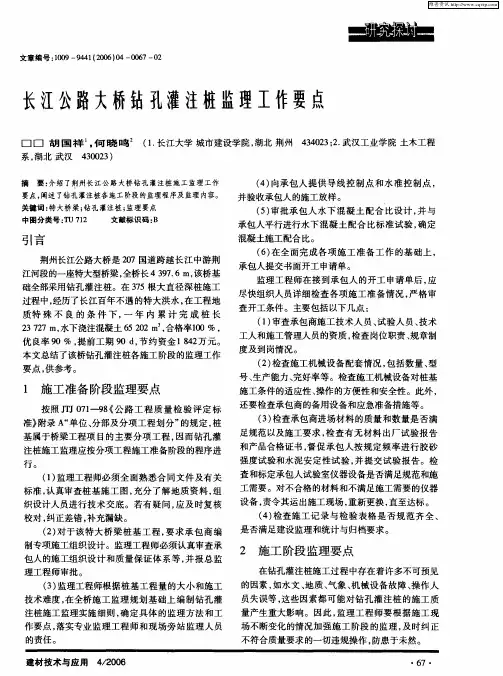

文章编号：１００９—９４４１（２００６）０４—００６７—０２　长江公路大桥钻孔灌注桩监理工作要点　口口胡国祥　．何晓鸣　（１．长江大学城市建设学院，湖北荆州４３４０２３；２．武汉工业学院土木工程　系，湖北武汉４３００２３）　摘要：介绍了荆州长江公路大桥钻孔灌注桩施工监理工作　要点，阐述了钻孔灌注桩各施工阶段的监理程序及监理内容。　关键词：特大桥梁；钻孔灌注桩；监理要点　中图分类号：ＴＵ　７１２　文献标识码：Ｂ　引言　荆州长江公路大桥是２０７国道跨越长江中游荆　江河段的一座特大型桥梁，全桥长４　３９７．６　ｍ，该桥基　础全部采用钻孔灌注桩。在３７５根大直径深桩施工　过程中，经历了长江百年不遇的特大洪水，在工程地　质特殊不良的条件下，一年内累计完成桩长　２３　７２７　ｍ，水下浇注混凝土６５　２０２　ｍ。，合格率１００％，　优良率９０％，提前工期９０　ｄ，节约资金１　８４２万元。　本文总结了该桥钻孔灌注桩各施工阶段的监理工作　要点，供参考。　１　施工准备阶段监理要点　按照ＪＴＪ　０７１—９８《公路工程质量检验评定标　准》附录　单位、分部及分项工程划分”的规定，桩　基属于桥梁工程项目的主要分项工程，因而钻孔灌　注桩施工监理应按分项工程施工准备阶段的程序进　行。　（１）监理工程师必须全面熟悉合同文件及有关　标准，认真审查桩基施工图，充分了解地质资料，组　织设计人员进行技术交底。若有疑问，应及时复核　校对，纠正差错，补充漏缺。　（２）对于该特大桥梁桩基工程，要求承包商编　制专项施工组织设计。监理工程师必须认真审查承　包人的施工组织设计和质量保证体系等，并报总监　理工程师审批。　（３）监理工程师根据桩基工程量的大小和施工　技术难度，在全桥施工监理规划基础上编制钻孔灌　注桩施工监理实施细则，确定具体的监理方法和工　作要点，落实专业监理工程师和现场旁站监理人员　的责任。　（４）向承包人提供导线控制点和水准控制点，　并验收承包人的施工放样。　（５）审批承包人水下混凝土配合比设计，并与　承包人平行进行水下混凝土配合比标准试验，确定　混凝土施工配合比。　（６）在全面完成各项施工准备工作的基础上，　承包人提交书面开工申请单。　监理工程师在接到承包人的开工申请单后，应　尽快组织人员详细检查各项施工准备情况，严格审　查开工条件。主要包括以下几点：　（１）审查承包商施工技术人员、试验人员、技术　工人和施工管理人员的资质，检查岗位职责、规章制　度及到岗情况。　（２）检查施工机械设备配套情况，包括数量、型　号、生产能力、完好率等。检查施工机械设备对桩基　施工条件的适应性、操作的方便性和安全性。此外，　还要检查承包商的备用设备和应急准备措施等。　（３）检查承包商进场材料的质量和数量是否满　足规范以及施工要求，检查有无材料出厂试验报告　和产品合格证书，督促承包人按规定频率进行胶砂　强度试验和水泥安定性试验，并提交试验报告。检　查和标定承包人试验室仪器设备是否满足规范和施　工需要。对不合格的材料和不满足施工需要的仪器　设备，责令其运出施工现场，重新更换，直至达标。　（４）检查施工记录与检验表格是否规范齐全、　是否满足建设监理和统计与归档要求。　２施工阶段监理要点　在钻孔灌注桩施工过程中存在着许多不可预见　的因素，如水文、地质、气象、机械设备故障、操作人　员失误等，这些因素都可能对钻孔灌注桩的施工质　量产生重大影响。因此，监理工程师要根据施工现　场不断变化的情况加强施工阶段的监理，及时纠正　不符合质量要求的一切违规操作，防患于未然。　建材技术与应用４／２００６　・６７・

1 目 录

一、工程概况

二、水文地质

三、施工工艺流程

四、施工方案

五、施工工艺

六、质量安全保证措施

七、文明施工及环境管理

2 一、工程概况

长江大桥方面南岸岸上部分为主桥10#墩及引桥S1～S24#墩，主桥及引桥基础均采用桩基础。

主桥10#墩是钢桁拱主桥的边墩，位于长江南岸子堤边缘，桩基础为18φ2.5

m嵌岩钻孔桩，纵向3排，横向6排；承台结构尺寸为37.5×19×5m，承台顶面标高为+6.0m，承台底标高为+1.0m，桩长为76.0m。

二、地质情况

10#墩位于长江南岸，在地貌上属于高漫滩区，地面高程6.46m，覆盖层厚47.48m，由上至下分为三大层，第②大层由全新统河床~湖沼相地层组成，上部主要为软塑状粘性土、流塑状淤泥质粉质粘土，下部为中密状细砂，厚16.58m。其下为第③大层，主要由全新统河床相细砂组成，呈中密状，局部夹软塑状粘性土，厚21.5m。底部为第④大层，主要由上更新统河床相中、砾砂组成，呈密实状，厚9.5m。基岩为白垩系成岩程度差的泥岩（⑤1）、泥质粉砂岩（⑤2），岩质软弱，岩面高程-53.94m，强、弱风化层厚7.6m。

10#墩处覆盖层的第②、③大层主要为松散、中密状的细、中砂及流塑~软塑淤泥质粉质粘土，承载力低，工程性差，不适合作为基础持力层。第④大层主要由密实状的中、砾砂组成，工程性能较好但厚度不大，所以第④大层亦不适合作为基础持力层。该段发育的泥岩、泥质粉砂岩属于软~极软岩，强度低，但工程性能均匀稳定，在该段适合采用桩基础，以微风化基岩作为桩尖持力层。

3

三、施工工艺流程

安装钢筋笼

安装封孔导管、填充砼

拆除护筒 钻 进

换浆、清孔

检孔器检孔 筑岛场地平整

插打、埋设钢护筒

开挖泥浆池、沉渣池排浆沟

安装钻机、泥浆循环设备

泥浆制备

二次清孔 桩基检测

桩基检测

4 四、施工方案

10号墩位于南岸子堤与主防洪堤之间的水塘处，塘底标高为+5.569m。

第３８卷第５期　２０　０　７年５月　人　民　长　江　Ｙａｎｇｔｚｅ　Ｒｉｖｅｒ　Ｖｏ１．３８。Ｎ０．５　Ｍａｙ，　２Ｏ０７　

文章编号：１００１—４１７９（２００７｝０５—００７５—０２　

浅谈桥梁冲孔灌注桩施工及质量控制　

陈育新　

（长江水利委员会机关服务局，湖北武汉４３００１０）　

摘要：桩基工程是桥梁施工的重点、难点，冲孔灌注桩是目前大、中型桥梁经常采用的一种桩基形式。结合重庆　

市长寿区龙溪河大桥工程实践，对桥梁冲孔灌注桩的施工方法、工艺流程进行了介绍，对施工准备工作、成孔、　

清孔、下放钢筋笼、水下混凝土浇筑等各个施工环节的工艺特点、质量控制要点、控制手段等进行了深入探讨，　

对施工人员及监理人员在施工过程中应该注意的问题和必需遵循的施工控制程序进行了论述，希望以此与广　

大施工、监理同行和专家进行交流。　

关键词：冲孔灌注桩；施工要点；工艺流程；质量控制　中图分类号：Ｕ４４３．１５　４　文献标识码：Ａ　

１概述　工。　

泥浆护壁冲孔灌注桩是钻孔灌注桩的一种，使用卷扬机提　

放冲击锥，反复冲击，将地层中土、石劈裂、破碎而成孔。冲孔灌　注桩有施工设备简单、适用各种地层、造价适中、承载力高的特　

点，是桥梁工程中常用的基础形式。但这种桩施工环节较多，工　序较复杂，隐蔽工程多，施工过程中稍有不慎，容易造成质量事　

故。笔者结合曾监理过的龙溪河大桥工程，谈一下对冲孔灌注　

桩施工及质量控制的一些认识。　

２工程概况　

龙溪河大桥工程位于重庆市长寿区龙溪河汇入长江口处，　

距河口约２００　ｍ，是一座三峡工程移民复建桥梁。桥梁全长　

２６４．０８ｍ，跨径组成为７×３０　ｍ＋３×１５　ｍ，桥面宽１０　ｍ，上部结　

构采用３０　ｎｌ长预应力Ｔ形梁（每跨５片）和１５　ｍ长连续板梁。　

下部结构桥墩采用桩柱一体式桥墩，一墩两柱，最大墩高２３．５　

ｍ，桩间距５．５６　ｍ，墩顶盖梁高１．６　ｍ。桩径有１．５、１．８、１．２　ｍ共　３种，桩基按嵌岩桩设计，设计要求桩身嵌入弱风化岩体深度不　

3．4 大直径桩柱施工（钻孔灌注桩柱）

系指桩径大于250cm，大直径桩柱按其施工方法的不同可分为钻孔灌注桩柱，钻埋空心桩柱和挖空心桩柱三类。

1． 施工平台

1） 平台构造：钢管桩工作平台由钢管桩与纵横梁组成，钢管桩可用成品管或用6mm-10mm钢板卷制而成，采用振动下沉法安装到位。直径0.5-1.2m不等。纵梁常使用六四军用桁架、万能杆件桁架、贝雷桁架，使用时要注意设计钢管的跨径最好为节距的倍数，以提高支点的剪力。平台构造如图形3-4-1。

2） 钢管桩施工：钢管的成品有热轧无缝钢管，有缝焊接管和螺旋焊接钢管三种，为便于长期周转使用，施工时多采用成品管，钢管分节，节的长度一般为4-6m，节与节之间的钢法兰圈用电焊连接，以增加连接刚度。

钢管桩的底节刃脚处要贴焊钢板圈，离刃脚一定高度h要设内横隔板来提高垂直承载力，以便较容易外拔。

钢管桩常用震（拔）两用的震动锤，其技术规格如表3-4-1。

双频率震动锤

震动力

项目 400KN 600KN

电动功率（千瓦） 55 88

外

形 长(cm) 90 112

宽(cm) 90 88

高(cm) 160 197

重量（KN） 40 50

启动功率（千瓦） 120 180

拔振动（KN） 150 250

钢管桩施打在软弱地层时宜用高频激震，深层或终振阶段宜使用低频激振，每次震动时间根据土质情况及震动机能力大小来定，一般不超过10-15分钟，震动时间过多对震动机的零部件易于磨损。

钢管桩沉入施工的极限承载可参考下表： 表3-4-2

项目

土壤 桩周有限摩阻力τ 桩尖极限承载力σK

静止 震动 静止 震动

粘

性

土 IL≥1 15-30 8-15 1000 600

1＞IL≥0.65 30-45 15-22 1600 900

0.65＞IL≥0.35 50-70 25-35 2200 1300
