二极管检验及判断标准

一.万用表检测普通二极管的极性与好坏。

检测原理：根据二极管的单向导电性这一特点性能良好的二极管，其正向电阻小，反向电阻大；这两个数值相差越大越好。若相差不多说明二极管的性能不好或已经损坏。

测量时，选用万用表的“欧姆”挡。一般用R x100或R xlk挡，而不用Rx1或R x10k挡。因为Rxl挡的电流太大，容易烧坏二极管，R xlok挡的内电源电压太大，易击穿二极管.

测量方法：将两表棒分别接在二极管的两个电极上，读出测量的阻值；然后将表棒对换再测量一次，记下第二次阻值。若两次阻值相差很大，说明该二极管性能良好；并根据测量电阻小的那次的表棒接法(称之为正向连接)，判断出与黑表棒连接的是二极管的正极，与红表棒连接的是二极管的负极。因为万用表的内电源的正极与万用表的“—”插孔连通，内电源的负极与万用表的“＋”插孔连通。

如果两次测量的阻值都很小，说明二极管已经击穿；如果两次测量的阻值都很大，说明二极管内部已经断路：两次测量的阻值相差不大，说明二极管性能欠佳。在这些情况下，二极管就不能使用了。

必须指出：由于二极管的伏安特性是非线性的，用万用表的不同电阻挡测量二极管的电阻时，会得出不同的电阻值；实际使用时，流过二极管的电流会较大，因而二极管呈现的电阻值会更小些。

二.特殊类型二极管的检测。

①稳压二极管。稳压二极管是一种工作在反向击穿区、具有稳定电压作用的二极管。其极性与性能好坏的测量与普通二极管的测量方法相似，不同之处在于：当使用万用表的Rxlk挡测量二极管时，测得其反向电阻是很大的，此时，将万用表转换到Rx10k档，如果出现万用表指针向右偏转较大角度，即反向电阻值减小很多的情况，则该二极管为稳压二极管；如果反向电阻基本不变，说明该二极管是普通二极管，而不是稳压二极管。 稳压二极管的测量原理是：万用表Rxlk挡的内电池电压较小，通常不会使普通二极管和稳压二极管击穿，所以测出的反向电阻都很大。当万用表转换到Rx10k挡时，万用表内电池电压变得很大，使稳压二极管出现反向击穿现象，所以其反向电阻下降很多，由于普通二极管的反向击穿电压比稳压二极管高得多，因而普通二极管不击穿，其反向电阻仍然很大。

中国3000万经理人首选培训网站

深圳市德信诚经济咨询有限公司 二极管

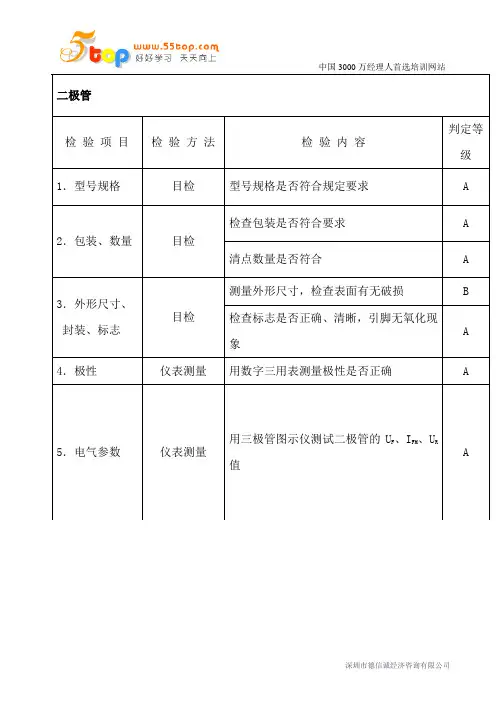

检 验 项 目 检 验 方 法 检 验 内 容 判定等级

1．型号规格 目检 型号规格是否符合规定要求 A

2．包装、数量 目检 检查包装是否符合要求 A

清点数量是否符合 A

3．外形尺寸、

封装、标志 目检 测量外形尺寸，检查表面有无破损 B

检查标志是否正确、清晰，引脚无氧化现象 A

4．极性 仪表测量 用数字三用表测量极性是否正确 A

5．电气参数 仪表测量 用三极管图示仪测试二极管的UF、IFM、UR值 A 中国3000万经理人首选培训网站

深圳市德信诚经济咨询有限公司 测试用仪器、仪表、工具：

1. 晶体管图示仪 (QT2）

2. 万用表

宁波市创力数控电器厂 文件编号：XXXXXXXXX

编制：xxx

QA规范 来料检验 版本号： A 页 码:11

本页修改序号：00

名称：二极管（高频）

检 验 项 目 检 验 方 法 检 验 内 容 判定等级

1．型号规格 目检 型号规格是否符合规定要求 A

2．包装、数量 目检 检查包装是否符合要求 A

清点数量是否符合 A

3．外形尺寸、 目检 测量外形尺寸，检查表面有无破损 B 中国3000万经理人首选培训网站

深圳市德信诚经济咨询有限公司 封装、标志 检查标志是否正确、清晰，引脚无氧化现象 A

4．极性 仪表测量 用数字三用表测量极性是否正确 A

5．性能测试 替代法测试 用经指标测试合格的车台射频板或遥控器射频板、遥控器控制板，将需测试的三极管替换原板上相同规格之元件，然后测试指标进行对比，若代换后之指标参数与原参数相同或超过原参数则判定为合格。 A

测试用仪器、仪表、工具：

1. 万用表

2. 综测仪

3. 示波器

4. 稳压电源

4． 自制测试架

注：需用替代法测试的二极管有：1SV153、1SS241

宁波市创力数控电器厂 文件编号：XXXXXXXXX

二极管的测试方法

二极管是一种最简单的半导体器件，广泛应用于电子电路中。为了确保二极管的性能和质量，在生产过程中需要进行测试。下面将介绍二极管的测试方法。

一、外观检验

首先，对二极管的外观进行检查，主要包括以下方面：

1.外观是否完整：检查二极管外壳是否有明显的裂纹或损伤。

2.弯曲测试：用适当的力将二极管引脚弯曲，观察是否有变形或断开现象。

3.引脚检查：检查二极管引脚是否完整、平整，是否有锈蚀或氧化现象。

4.标识检查：查看二极管上的标识是否清晰可见，是否与规格书一致。

二、静态电特性测量

静态电特性测试是最基本的二极管测试方法之一，主要包括以下几个参数的测量：

1.正向电流和正向压降：使用电流表和电压表，将正向电流和正向电压测量出来。一般需在规定电压下进行测试。

2.反向电流和反向击穿电压：使用电流表和电压表，将反向电流以及反向击穿电压测量出来。反向电流应尽可能小，而击穿电压应尽可能大。

3.漏电流：将二极管正向极端接地，测量出正向电压下的漏电流。 三、动态电特性测量

除了静态电特性，动态电特性也是测试二极管性能的重要方法。主要包括以下几个参数的测量：

1.正向电压下的响应时间：施加一个标准的方波信号，测量出由关断转为导通所需的时间。

2.反向电压下的响应时间：施加一个标准的方波信号，测量由导通转为关断所需的时间。

3.回复时间：施加正向电流，然后迅速关断，测量二极管恢复正常导通所需的时间。

4.逆耐压测量：以很快的速度给反向电压施加一个短脉冲，通过测量二极管的恢复时间来评估其逆耐压能力。

四、温度特性测试

温度对二极管的性能有重要影响，因此需要对其进行温度特性测试。主要包括以下几个参数的测量：

1.启动温度：将二极管置于恒定温度下（通常为室温），测量正向电流和正向压降随温度变化的关系图。确认启动温度和正向电流的关系。

2.热阻：以其中一温度作为背面温度，测量正向电流通过二极管时的实际结温，并计算出热阻值。

发光二极管检验标准

发光二极管（LED）是一种半导体器件，具有发光、低功耗、长寿命等特点，广泛应用于照明、显示、通信等领域。为了确保LED产品的质量，制定了一系列的检验标准，以保证LED产品的性能和可靠性。本文将介绍LED检验标准的相关内容，以帮助生产厂家和检验机构更好地进行LED产品的检验工作。

一、外观检验。

LED产品的外观检验是确保产品外观质量的重要环节。外观检验项目包括外观缺陷、尺寸和标识等内容。外观缺陷主要包括裂纹、气泡、污渍、杂质等，尺寸检验主要包括外形尺寸、引线长度、引线间距等。此外，产品标识的完整性和清晰度也是外观检验的重点内容之一。

二、光电性能检验。

光电性能是LED产品最重要的性能之一，包括光通量、光强度、波长、色坐标、色温等指标。光通量是LED产品发光强度的重要指标，通常通过积分球或光度计进行测量。光强度是LED产品单位立体角内的发光强度，波长和色坐标是LED产品发光的颜色特性，色温是LED产品发光颜色的暖白度。

三、电气性能检验。

电气性能是LED产品的另一个重要性能指标，包括正向电压、正向电流、反向电流、漏电流等。正向电压是LED产品工作时的电压值，正向电流是LED产品工作时的电流值，反向电流和漏电流是LED产品在非工作状态下的电流值。电气性能检验可以通过电参数测试仪进行测量。

四、环境适应性检验。

LED产品在不同的环境条件下需要具有良好的适应性，包括温度适应性、湿度适应性、耐盐雾性等。温度适应性是LED产品在不同温度条件下的性能表现，湿度适应性是LED产品在不同湿度条件下的性能表现，耐盐雾性是LED产品在盐雾环境下的耐受能力。

五、可靠性检验。

LED产品的可靠性是产品质量的重要保证，包括寿命测试、热冲击测试、湿热循环测试等。寿命测试是LED产品在规定条件下的使用寿命测试，热冲击测试是LED产品在高温和低温交替的条件下的测试，湿热循环测试是LED产品在高温高湿和低温低湿交替的条件下的测试。
