二极管的检测方法

二极管的检测方法及步骤

二极管是一种常用的电子元件，用于电路的整流、开关、放大等功能。检测二极管的工作状态是维护和维修电子设备的重要环节。下面将介绍二极管的检测方法及步骤。

1.使用万用表测试二极管的导通性：

步骤一:调整万用表选择档位为二极管测试档，一般为20kΩ。

步骤二:将指示笔插入表头的COM孔和VΩmA孔，形成短路。

步骤三:将二极管两端的焊脚分别与指示笔接触，注意极性。

结果分析:如果指示笔有反应，表头显示的数值为1，则代表二极管导通；如果指示笔无反应，表头显示无穷大，则代表二极管断路。

2.利用排阻检测二极管的正向压降：

步骤一:将二极管两端的脚与排阻相连。

步骤二:使用万用表测试排阻两端的电压。 结果分析:如果在正极脚插入电压，则在正向时二极管有正向压降；如果在负极脚插入电压，则无正向压降。

3.利用万用表测试二极管的反向电阻：

步骤一:调整万用表选择档位为二极管测试档，一般为200kΩ。

步骤二:将指示笔插入表头的COM孔和VΩmA孔，形成短路。

步骤三:将二极管两端的焊脚分别与指示笔接触，注意极性。

结果分析:如果指示笔有反应，表头显示的数值为一个较大的电阻值，则代表二极管正常；如果指示笔无反应，表头显示无穷大，则代表二极管损坏。

4.通过二极管的发光来判断工作状态：

步骤一:使用电压为0.5-1.5V的电池，如干电池或电池组。

步骤二:用导线将电池的正极与二极管的阳极相连，将电池的负极与二极管的阴极相连。

步骤三:观察二极管是否发光。 结果分析:如果二极管发出明亮的光则代表二极管正常工作，如果没有发光则代表二极管损坏或者非光敏二极管。

5.利用万用表测试二极管的倒流电流：

步骤一:调整万用表选择档位为二极管测试档，一般为200mΩ。

步骤二:将指示笔插入表头的COM孔和VΩmA孔，形成短路。

步骤三:将二极管两端的焊脚分别与指示笔接触，注意极性。

结果分析:如果指示笔有反应，表头显示的数值为一个较小的电流值，则代表二极管正常；如果指示笔无反应，表头显示为0，则代表二极管损坏。

二极管的识别分类及测量

一、 符号： “D、VD、ZD”

普通二极管 稳压二极管

发光二极管 光敏二极管（光电）

快恢复二极管

二、 二级管的分类：

按材料分为两种：一是硅二极管，二是锗二极管。按制作工艺分为面接触二极管和点接角二极管。按用途分类有整流二极管、检波二极管、发光二极管、稳压二极管、光敏（光电）二极管、开关二极管和快恢复二极管。

硅管与锗管的区别：导通电压不一样，硅管的导通电压为0.7V，锗管的导通电压为0.3V（正向偏置电压）。主板上用到的大多为硅管。

三、 二极管的组成：

二极管采用两块不同特性的半导体材料制成，一块采用Ｐ型半导体，一块采用Ｎ型半导体通过特殊工艺使两块半导体连接在一起，在它同交界面形成了一个ＰＮ结，从Ｐ材料上引出正极性引脚，从Ｎ型材料上引出负极引脚。

二极管的外型：

二极管封装方式有两种：

塑封二极管 玻璃二极管

二极管的识别：

主板上用到的大部分都是贴片二极管，有红色的玻璃管和长方形的贴片状，这些二极管一般一端都会有特殊的标记，有标记的一端为二极管的负极

四、 二极管的特性：

正向导通，反向截止（单向导通性）

正向导通：如果给二极管正极的电压高于负极电压（正向偏置电压），只要正极电压达到一定的值，二极管导通，导通后二极管相当于一个导体，二极管的两引脚之间的电阻很小，相当于接通。电流流动方向是从正极流向负极，电流不能从负极流向正极，否则二极管已损坏。

反向截止：如果给二极管正极加的电压低于负极电压（反向偏置电压），二极管处于截止状态，二极管两引脚之间电阻很大，相当于开路。只要是反向电压，二极管中就没有电流流动，如果加的反向电压太大，二极管会击穿，电流从负极流向正极，说明二极管损坏。

恒流二极管的检测方法

嗨，电子爱好者们！今天咱们来聊聊恒流二极管这个挺有趣的小元件的检测方法。你要是和我一样，喜欢捣鼓些电子小玩意儿，那这恒流二极管可就不陌生啦。

我有个朋友小李，他就老是在电子制作的时候碰到恒流二极管的问题。有一次，他做个小灯的电路，那恒流二极管就是不听话，灯闪得乱七八糟的。他就跑来问我：“这恒流二极管是不是坏了呀？我都快被它搞疯了！”我就跟他说：“别慌，咱有办法检测它的。”

那首先呢，我们得准备一些工具。就像厨师做菜得有锅碗瓢盆一样，检测恒流二极管得有万用表。这万用表就像是电子世界的医生的听诊器，能帮我们找出元件的毛病。

咱先来说说用指针式万用表的检测方法。这就像是用老中医的望闻问切来诊断病情一样。把万用表拨到Rx100档或者Rx1k档。你看这恒流二极管啊，它有两个引脚，就像人的两只脚。我们得把红表笔接在恒流二极管的正极，黑表笔接在负极。要是这个时候，万用表的指针动了，而且指向一个比较小的电阻值，那就像是在告诉你：“嘿，我可能是好的哦。”但是呢，如果指针一动不动，就像个木头人似的，那可就有点不妙了，这恒流二极管可能是内部断路啦。你想啊，就像水管中间断了，水都流不过去，电流也通不过这个二极管了。这时候你是不是就有点生气呢？毕竟一个元件坏了可能就会让整个小制作泡汤。

再来说说数字万用表的检测方法吧。数字万用表看起来就比较高科技啦，它显示的是数字，一目了然。把数字万用表打到二极管档。这时候呢，红表笔还是接恒流二极管的正极，黑表笔接负极。要是数字万用表显示出一定的电压值，比如说0.5V到0.8V之间，那这个恒流二极管大概是好的。你看，这就像是一个健康的人在做体检，各项指标都正常。可要是显示的是“0L”或者超量程之类的，那就像体检报告上出现了大问题，这恒流二极管可能就有故障了。

我还有个故事呢。我认识的一个老师傅，他在检测恒流二极管的时候特别有一套。他跟我说：“小子，检测这东西就像跟它在对话一样。你得用心去感受它给你的反馈。”有一次我看他检测，他特别仔细，在连接表笔之前还把恒流二极管的引脚擦了擦，他说：“这就像跟人握手之前得把手洗干净一样，不然有脏东西可能就影响检测结果了。”他检测的时候那专注的眼神，就好像在跟恒流二极管说：“你可别想骗我，我肯定能找出你的问题。”

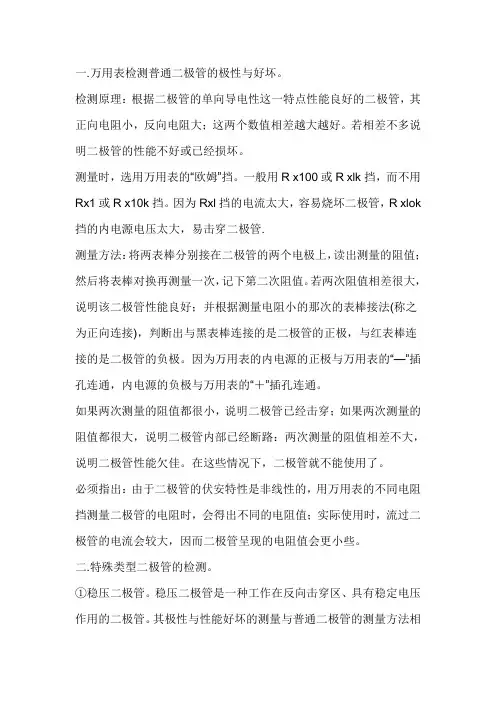

一.万用表检测普通二极管的极性与好坏。

检测原理：根据二极管的单向导电性这一特点性能良好的二极管，其正向电阻小，反向电阻大；这两个数值相差越大越好。若相差不多说明二极管的性能不好或已经损坏。

测量时，选用万用表的“欧姆”挡。一般用R x100或R xlk挡，而不用Rx1或R x10k挡。因为Rxl挡的电流太大，容易烧坏二极管，R xlok挡的内电源电压太大，易击穿二极管.

测量方法：将两表棒分别接在二极管的两个电极上，读出测量的阻值；然后将表棒对换再测量一次，记下第二次阻值。若两次阻值相差很大，说明该二极管性能良好；并根据测量电阻小的那次的表棒接法(称之为正向连接)，判断出与黑表棒连接的是二极管的正极，与红表棒连接的是二极管的负极。因为万用表的内电源的正极与万用表的“—”插孔连通，内电源的负极与万用表的“＋”插孔连通。

如果两次测量的阻值都很小，说明二极管已经击穿；如果两次测量的阻值都很大，说明二极管内部已经断路：两次测量的阻值相差不大，说明二极管性能欠佳。在这些情况下，二极管就不能使用了。

必须指出：由于二极管的伏安特性是非线性的，用万用表的不同电阻挡测量二极管的电阻时，会得出不同的电阻值；实际使用时，流过二极管的电流会较大，因而二极管呈现的电阻值会更小些。

二.特殊类型二极管的检测。

①稳压二极管。稳压二极管是一种工作在反向击穿区、具有稳定电压作用的二极管。其极性与性能好坏的测量与普通二极管的测量方法相似，不同之处在于：当使用万用表的Rxlk挡测量二极管时，测得其反向电阻是很大的，此时，将万用表转换到Rx10k档，如果出现万用表指针向右偏转较大角度，即反向电阻值减小很多的情况，则该二极管为稳压二极管；如果反向电阻基本不变，说明该二极管是普通二极管，而不是稳压二极管。 稳压二极管的测量原理是：万用表Rxlk挡的内电池电压较小，通常不会使普通二极管和稳压二极管击穿，所以测出的反向电阻都很大。当万用表转换到Rx10k挡时，万用表内电池电压变得很大，使稳压二极管出现反向击穿现象，所以其反向电阻下降很多，由于普通二极管的反向击穿电压比稳压二极管高得多，因而普通二极管不击穿，其反向电阻仍然很大。
