第 1 页 共 13 页 公差与配合.

工作表包含机器零件配合的简易选项的表格和计算同时包含尺寸公差和偏差的定义。使用工具解决下面的任务： 1. 根据国际标准 ISO 286选择机器零件适合配合。

2. 根据国际标准 ISO 286定义机器零件的尺寸公差和偏差。

3. 根据 ANSI B4.1选择机器零件的首选配合以及确定尺寸公差和偏差。

4. 根据ISO 2768确定非定义的线性和角度尺寸的极限偏差。

5. 为给定的间隙或各自的配合干涉来自动设计配合。

数据，流程，运算法则和标准ANSI, ISO, DIN以及其他使用于计算中。

标准列表：ANSI B4.1, ANSI B4.2, ISO 286, ISO 1829, ISO 2768, EN 20286, JIS B 0401

计算的控制，结构及语法.

计算的控制与语法可以在此链接中找到相关信息 "计算的控制，结构与语法".

基本信息.

机械工程产品的各个零件的曲面的尺寸，形状和相互位置必须维持在一个确定的精度来获得其正确和可靠的功能。日常的生产流程不允许对给定的完全精确的几何特性进行维护（或量测）。生产的零件的实际表面区别于图面中描述的理想曲面。实际曲面的偏差分为4组来评估，描述和检查生产中允许的错误。

• 尺寸偏差

• 形状偏差

• 位置偏差

• 表面粗糙度偏差

费用包含了第一组同时可以被用于定义机器零件的尺寸公差和偏差。

如以上所提及的，不可能生产机器零件为绝对的尺寸精度。实际上，没有必要或无意义的。保持实际尺寸在极限尺寸之间同时允许偏差能保证工程产品具有正确的功能是足够了。所给零件的生产精度等级通过图面上描述的尺寸公差而确定。生产精度考虑到产品的功能和经济而确定。

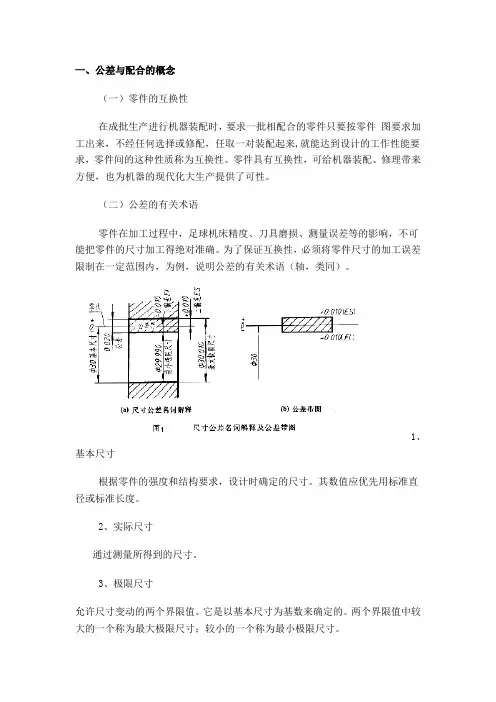

两个零件的组合得到的配合的功能特性取决于在组合前的尺寸区别。

第 2 页 共 13 页 含义：

d=D ... 基本尺寸

Dmax , Dmin ... 孔的极限尺寸

dmax , dmin ... 轴的极限尺寸

ES ... 孔的上偏差

EI ... 孔的下偏差

es ... 轴的上偏差

ei ... 轴的下偏差

依照组合零件的公差带的相互位置，有三类配合：

A. 间隙配合

B. 过渡配合

C. 过盈配合

极限和配合ISO系统. [1]

本节用于根据标准ISO 286:1988选择配合以及确定机器零件的尺寸和偏差。这个标准与欧洲标准EN 20286:1993是一样的，定义了国际化的公差，偏差和配合系统。 ISO 286 标准被用于一个国际化的线性尺寸公差标准，在很多发达国家的工业领域被认可。作为一项国际化的标准(JIS B 0401, DIN ISO 286, BS EN 20286, CSN EN 20286, etc.)。

ISO公差与配合系统可以获得零件的公差与偏差以及组装的配合。尤为适用于园截面的圆柱体。在此标准下仍可以获得其它截面零件的公差与偏差。类似的，系统可用于圆柱体组合以及拥有平行平面零件的配合（例如， 轴套键的配合）。使用于标准中的项目“轴“有更广的含义，使用于定义零件的所有外部元素，包含那些不是圆柱形状的元素。同样的，项目“孔“使用于定义所有内部元素而无视其形状。

备注：所有此章节提到的公差和偏差数值以公制系统，同时相关零件在20 °C定义尺寸。

1.1 基本尺寸。

尺寸的极限用上下偏差来定义。对于配合，连接元件的基本尺寸必须是一样的。

注意：标准ISO 286定一的公差，偏差和配合仅适用于基本尺寸低于3150mm。

1.2 公差等级下的基本尺寸的公差。

尺寸公差以零件不同的上下偏差来定义。为了符合零件精度的各种生产范围的需求，ISO系统执行20个精度等级。这个系统的每个公差以"IT"为每个精度等级编号(IT01, IT0, IT1 ... IT18)。

ISO系统的各个公差使用领域

IT01 to IT6 量测器具的产品

IT5 to IT12 精密和常规工程配合

第 3 页 共 13 页 IT11 to IT16 半成品

IT16 to IT18 结构零件

IT11 to IT18 定义无公差要求尺寸的极限偏差

备注：当你选择一个适合的尺寸时，必须考虑在加工制程中所使用的加工方法。各表面加工的公差独立性可以在节[5]中找到。

1.3 孔径公差带

公差带定义为零件上下极限尺寸的球形区域。公差带因此决定于公差总数以及相对应的基本尺寸位置。公差带的位置，相关的基本尺寸，取决于ISO系统中的基本偏差。ISO系统定义了28个孔基本偏差等级。这些等级以大写字母标记 (A,

B, C, ... ZC)。定义尺寸的公差带在图面中标记公差符号，由基本偏差的字符和一个公差等级 (例如 H7, H8, D5, etc.)的数字标记构成。本章节包含所有符合基本尺寸[1.1]的孔的公差带的图解以及从弹出列表框中选择的公差等级。

尽管基本偏差的常规设置(A ... ZC)以及公差等级(IT1 ... IT18) 可以被用于根据相互组合规定孔公差带，实际中仅有很窄的公差带区域被使用。一般使用的公差带可以在下表中找到。表格中未包含的公差带被视为特殊公差带，仅推荐用于技术上，基础牢固的情况。

日常使用的孔公差带（基本尺寸小于3150mm）：

B8

C8 A9

B9

C9 A10

B10

C10 A11

B11

C11 A12

B12

C12 A13

B13

C13

E5 CD6

D6

E6 CD7

D7

E7 CD8

D8

E8 CD9

D9

E9 CD10

D10

E10

D11

D12

D13

EF3

F3 EF4

F4 EF5

F5 EF6

F6 EF7

F7 EF8

F8 EF9

F9 EF10

F10

FG3

G3 FG4

G4 FG5

G5 FG6

G6 FG7

G7 FG8

G8 FG9

G9 FG10

G10

H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12 H13 H14 H15 H16 H17 H18

JS1 JS2 JS3 JS4 JS5 JS6 JS7 JS8 JS9 JS10 JS11 JS12 JS13 JS14 JS15 JS16 JS17 JS18

K3

K4

K5 J6

K6 J7

K7 J8

K8

M3

N3 M4

N4 M5

N5 M6

N6 M7

N7 M8

N8 M9

N9 M10

N10

N11

P3 P4 P5 P6 P7 P8 P9 P10

R3 R4 R5 R6 R7 R8 R9 R10

S3 S4 S5 S6 S7 S8 S9 S10

第 4 页 共 13 页 T5

U5 T6

U6

T7

U7 T8

U8

U9

U10

V5

X5

V6

X6

Y6 V7

X7

Y7 V8

X8

Y8

X9

Y9

X10

Y10

Z6

ZA6 Z7

ZA7 Z8

ZA8 Z9

ZA9 Z10

ZA10 Z11

ZA11

ZB7

ZC7 ZB8

ZC8 ZB9

ZC9 ZB10

ZC10 ZB11

ZC11

备注：细字体的公差带仅适合基本尺寸最大为500mm

提示：对于孔公差，公差带 H7, H8, H9 和 H11为优先选项。

1.4 轴公差带。

公差带定义为零件上下极限尺寸的球形区域。公差带因此决定于公差总数以及相对应的基本尺寸位置。公差带的位置，相关的基本尺寸，取决于ISO系统中的基本偏差。ISO系统定义了28个轴基本偏差等级。这些等级以大写字母标记 (a,

b, c, ... zc)。定义尺寸的公差带在图面中标记公差符号，由基本偏差的字符和一个公差等级 (例如 h7, h6, g5, etc.)的数字标记构成。本章节包含所有符合基本尺寸[1.1]的轴的公差带的图解以及从弹出列表框中选择的公差等级。

尽管基本偏差的常规设置(a ... zc)以及公差等级(IT1 ... IT18) 可以被用于根据相互组合规定轴公差带，实际中仅有很窄的公差带区域被使用。一般使用的公差带可以在下表中找到。表格中未包含的公差带被视为特殊公差带，仅推荐用于技术上，基础牢固的情况。

常用的轴公差带（基本尺寸小于3150mm）

c8 a9

b9

c9 a10

b10

c10 a11

b11

c11 a12

b12

c12 a13

b13

cd5

d5 cd6

d6 cd7

d7 cd8

d8 cd9

d9 cd10

d10

d11

d12

d13

ef3

ef4 e5

ef5 e6

ef6 e7

ef7 e8

ef8 e9

ef9 e10

ef10

f3

fg3 f4

fg4 f5

fg5 f6

fg6 f7

fg7 f8

fg8 f9

fg9 f10

fg10

g3 g4 g5 g6 g7 g8 g9 g10
