TDR931系列保护装置实验指导书_改

Q/CDT大唐淮北发电厂企业标准Q/×××××××—××××PCS-931、RCS-902线路保护装置作业指导书作业项目:作业日期:批准:审核:编制:2014-×-× 发布 2014-×-×实施大唐淮北发电厂发布目次简要作业流程图 (3)1 范围 (4)2 本指导书涉及的资料和图纸 (4)3 安全措施 (4)4 备品备件准备 (5)5 现场准备及工具 (5)5.1 现场准备 (5)5.2 工作准备 (5)5.3 办理相关工作票 (6)6 检修工序及质量标准 (7)6.1 开工准备 (7)6.2 检修电源的准备 (7)6.3 保护屏检查及清扫 (7)6.4 插件外观检查 (7)6.5 屏内接线检查 (8)6.6 试验仪器检查 (8)6.7 绝缘检查（用1000V摇表摇测） (8)6.8 各保护装置直流逆变电源测试 (8)6.9 通电初步检查 (8)6.10 中间继电器定值检查 ................................................................................... 错误！未定义书签。

6.11 保护装置交流元件精度检查 (9)6.12 开关量输入回路检查 (9)6.13 输出回路检查 (9)6.14 跳闸出口检验\ (9)6.15 整组检验及验收传动 (10)6.16 工作终结 (10)7 检修记录 (11)8 检修记录 ............................................................................................................. 错误！未定义书签。

9 不符合项处理单 (25)10 完工报告单 (27)11 质量签证单 ....................................................................................................... 错误！未定义书签。

RCS931调试5.7．定值检验装置后尾纤自环，保护定值中“专用光纤”、“通道自环试验”、“投纵联保护”控制字置1，“内重合把手有效”控制字置0。

压板定值中“投主保护压板”“投距离保护压板”“投零序保护压板”置1，“投三跳闭重压板”置0。

从保护屏电流、电压试验端子施加模拟故障电压和电流，重合方式置整定位置，合上断路器，TWJA、TWJB、TWJC都为0，以后试验项目除特别说明外均在此方式下进行。

（当通道自环方式时，TA变比系数默认为1）5.7.1 纵差保护检验仅投主保护压板。

分别模拟A相、B相、C相单相瞬时故障5.7.1.1稳态I段相差动保护检验：（1）故障电流为1.05*0.5*（max1）（max1为“差动电流高定值”、4UN/Xc1两者的大值）时稳态差动保护应可靠动作。

用1.5倍动作值测得动作时间10－25ms。

（2）故障电流为0.95*0.5*（max1）（max1为“差动电流高定值”、4UN/Xc1两者的大值）时稳态差动保护I段应可靠不动作。

5.7.1.2稳态II段相差动保护检验：（1）故障电流为1.05*0.5*（max2）（max2为“差动电流低定值”、1.5UN/Xc1两者的大值）时稳态差动保护II段应可靠动作，用1.5倍动作值测得动作时间40－60ms。

（2）故障电流为0.95*0.5（max2）,稳态差动保护II段应可靠不动。

5.7.1.3 零序差动I段保护检验试验条件：（1）整定Xc1，使得U/Xc1>0.1In∠900，满足补偿条件（2）加正序三相电压U, I = U/2XC1（3）如零序启动电流整定值大于差动电流低值整定值时，抬高差动电流高定值、差动电流低定值，使得差动电流启动值大于零序启动电流值。

（4）把某相电流反相，并改变该相电流数值，使得零序电流＞零序启动电流，故障时间不大于150ms。

正确动作信号：差动动作，动作时间为120ms左右5.7.1.4零序差动II段保护检验试验条件：同7．1．3中相同，故障时间300ms正确动作信号：差动动作，动作时间为250ms左右若是A相差动动作则TA灯亮（重合方式决定三跳还是单跳），屏幕显示“电流差动保护”，以此类推。

RCS-931系列光差保护联调实验方法整理RCS-931系列光差保护联调实验的方法说明两侧装置纵联差动保护功能联调方法:1、模拟线路空冲时故障或空载时发生故障a、本侧断路器在合闸位置，对侧断路器在断开位置，本侧模拟单相故障，本侧差动保护瞬时动作跳开断路器，然后单相重合。

b、本侧断路器在合闸位置，对侧断路器在断开位置，本侧模拟相间故障，本侧差动保护动作跳开断路器。

注意:注意保护装置里开入量显示应确实有三相跳闸位置开入，且将“投纵联差动保护”控制字置“1”、压板定值里“投主保护压板”置“1”，屏上“主保护压板”投入。

c、两侧断路器均在合闸位置，对侧加且只加三相正常的平衡电压，本侧模拟单相故障，差动保护不动作。

d、两侧断路器均在合闸位置，对侧加且只加三相正常的平衡电压，本侧模拟相间故障，差动保护不动作。

2、模拟弱馈功能:注意在模拟弱馈功能的时候，弱馈侧的三相电压加的量应该小于65%(37.5V)但是大Un于TV断线的告警电压33.3V,使装置没有“TV断线”告警信号。

模拟弱馈功能的方法之一:对侧只加三相平衡的34V(大于33.3V小于37.5V)的电压量: a、两侧断路器在合闸位置，对侧加相电压34V的三相电压，本侧模拟单相故障，两侧差动保护相继动作跳开断路器，然后单相重合。

b、两侧断路器在合闸位置，对侧加相电压34V的三相电压，本侧模拟相间故障，两侧差动保护相继动作跳开断路器。

模拟弱馈功能的另外一种方法:对侧不加任何电压电流模拟量:a、两侧断路器在合闸位置，对侧不加任何电压电流模拟量，本侧模拟单相故障，两侧差动保护相继动作跳开断路器，然后单相重合。

b、两侧断路器在合闸位置，对侧不加任何电压电流模拟量，本侧模拟相间故障，两侧差动保护相继动作跳开断路器。

(注意:由于常规的220KV变电站的220KV线路的电压大部分接的都是母线PT，所以此时在不加任何电压的情况下，由于开关是处于合位，此时三相电压向量和小于8伏，但正序电压小于33.3V，则肯定是延时1.25秒发TV断线异常信号的，虽然此时装置报TV断线，由于此时装置主保护投入，通道正常，没有其他什么闭锁重合闸开入，也还是可以充起电的，所以这样模拟出来的仍然是弱馈功能。

保护检验现场作业指导书RCS-931A（M）微机线路保护山西省电力公司2004年12月目录一、适用范围---------------------------------------------------------------------------------二、引用标准---------------------------------------------------------------------------------三、检验人员职责---------------------------------------------------------------------------四、检验前的准备工作五、检验项目及作业程序---------------------------------------------------------------A、检验周期B、全部检验项目作业程序C、部分检验项目作业程序D、配合检验的其他项目及要求六、检验记录-----------------------------------------------------------------------------A、全部检验B、部分检验附件：检验流程图1、全部检验2、部分检验一、适用范围本指导书适用于RCS-931A（M）微机线路保护装臵及相关回路的全部检验作业。

二、引用标准继电保护及电网安全自动装臵检验条例继电保护及电网安全自动装臵现场工作保安规定电业安全工作规程GB/T 15145 微机线路保护装臵通用技术条件DL 478 静态继电器及安全自动装臵通用技术条件GB 7261 继电器及继电保护装臵基本实验方法GB4858 电气继电器的绝缘试验GB2423 电工电子产品基本环境试验规程RCS-931A（M）微机线路保护装臵说明书山西电网微机线路保护现场检验规程三、检验人员职责1．现场工作负责人职责1.1正确安全地组织工作。

RCS-931系列线路保护装置作业指导书（检验报告）变电站_________线路名称_______开关编号______ 装置型号_________额定电压____V额定电流_____A 检验日期_____年____月___日至_____年____月___日检验人_____________________审核人_______1 清扫、紧固、外部检查2 逆变电源检查3 保护程序版本信息核对4 模数交流采样检验4.1 检验零漂将保护装置电流回路断开、电压回路短接。

检查指标要求：在一段时间内（5分钟）零漂值稳定在0.01In或0.2V以内。

结论：4.2 检验电流电压刻度将所有电流通道相应的电流端子顺极性串联加稳定交流电流，将所有电压通道相应的电压端子同极性并联加稳定交流电压。

检验0.1、1、5倍的额定电流和0.1、0.5、1倍的额定电压下的测量精度，通道采样值误差≤5%，在电压1V和电流0.1In时，相角误差≤3°。

结论：5 开关量输入检查6 开关量输出检查7 整组功能及定值检验7.1 分相光纤纵差保护检验7.2 光纤零序纵差保护检验:7.3 相间距离保护7.4 接地距离保护7.5 零序电流7.6 工频变化量距离保护7.7 保护反方向出口故障性能检验7.8 TV断线时的过电流保护：7.9 合闸于故障线路保护检验8 发光功率、光接收功率测试9 整组试验10 本次检验发现问题及处理情况：11 检验结论：装置经检验（合格、不合格）附：装置定值打印报告RCS-931微机高压线路保护装置相量检查报告1 线路潮流情况有功P= MW；无功Q= MVAR；负荷角θ=arctg Q / P = °2 查看菜单或相位表进行测试，记录电压、电流值及其相位3相序判别：电流：；电压：；4 结论：相量检查结果（合格、不合格）附：打印采样报告。

RCS931系列光纤差动保护装置现场调试1 引言RCS931系列微机保护装置一般包括以分相电流差动和零序电流差动为主体的快速主保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护。

RCS-931系列保护有分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。

ONLLY 测试仪器是由昂立电气公司研发，可以独立完成各种继电保护功能调试的保护测试装置，广泛适用于电力、铁路、石化、冶金、矿山、军事、航空等行业的科研、生产和电气试验现场。

正确地进行装置的功能调试是装置能准确判断及动作的必要前提。

2 光纤纵差保护2.1光纤差动保护原理光纤纵差保护是直接将对侧电流的相位信息传送到本侧，本侧的电流相位信息也传送到对侧，每侧保护对两侧电流相位进行比较，从而判断出区内外故障，属于直接比较两侧电量的纵联保护，包括分相电流差动和零序电流差动两种[1、2]。

2.2试验方法(1)将光端机(在CPU插件上)的接收“RX”和发送“TX”用尾纤短接，构成自发自收方式；仅投差动保护压板；整定保护定值控制字中“投纵联差动保护”、“专用光纤”、“通道自环”、“投重合闸”和“投重合闸不检”均置1。

此时通道异常灯应该为不亮状态。

(2)等保护充电，直至“充电”灯亮，且TV断线灯不亮。

(3)进入ONLLY测试仪器的电压/电流菜单，加大于1．05×0．5×差动电流高定值的故障电流，模拟单相或多相区内故障。

(4)装置面板上相应跳闸灯亮，液晶上显示“电流差动保护”，动作时间为10～25ms。

(5) 进入ONLLY测试仪器的电压/电流菜单，加大于1．05×0．5×差动电流低定值的故障电流，模拟单相或多相区内故障。

(6)装置面板上相应跳闸灯亮，液晶上显示“电流差动保护”，动作时间为40～60ms。

(7) 进入ONLLY测试仪器的电压/电流菜单，加大于0．95×0．5×差动电流低定值的故障电流，装置应可靠不动作。

word文档整理分享RCS-931保护检验作业指导书编制:审核:批准:参考资料1.范围1．1本作业指导书适用于RCS931微机保护线路成套继电保护装置的检验作业。

1．2作业目的是对RCS931线路成套继电保护装置运行过程中的周期性全部检验。

2.引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

2．1《国家电网公司电业安全工作规程》2．2 GB 7261-2008《继电器及继电保护装置基本试验方法》2．3 GB /T14285-2006《继电保护和安全自动装置技术规程》2．4 GB/T 15145-2001《微机线路保护装置通用技术条件》2．5 DL 478-2001《静态继电保护及安全自动装置通用技术条件》2．6 DL/T 559-2007 《220--750kV电网继电保护装置运行整定规程》2．7 DL/T 624-1997《继电保护微机型试验装置技术条件》2．8 DL/T 995-2006《继电保护和安全自动装置检验规程》2．9 DL/T587-2007《微机继电保护装置运行管理规程》3.检修前准备3.1准备工作安排13.3备品备件3.4仪器仪表及工器具23.5材料3.6危险点分析3.7 安全措施34.RCS-931保护全部校验流程图45.作业程序和作业标准5.1开工5.2检修电源的使用5.3检修内容和工艺标准5.3.1校对时钟5.3.1.1检验要求将装置时钟校对至当前时钟，以便于系统故障时进行分析。

5.3.1.2检验方法按“↑”进入主菜单, 再“↓”使光标移到第5项“修改时钟”子菜单，然后按“确认”键进入，用“↑”、“↓”、“←”、“→”改变整定位，用“+”或“-”键改变数值。

将装置时钟校对至当前时钟，而后按“确认”键返回主菜单，选择“退出”项按“确认”键返回至装置主界面。

TDR 934T.001电动机综合保护装置说明书南京钛能电气有限公司目录1.适用范围 (1)2.保护配置 (1)3.测控配置 (2)4.装置特点 (2)5.保护定值 (2)6.应用说明 (4)7.典型接线示意图 (6)注意：产品的型号、功能、配置可能由于软件版本升级有所改变，请注意最新版本资料。

I1.适用范围TDR934T.001型电动机综合保护装置是适用于10kV及以下电压等级高压电动机的综合保护及测控装置。

本装置保护元件可以采用三相TA接入或两相TA接入，装置提供了完善的保护，包括相间短路、反相、断相、过压、失压、过热、过负荷、堵转、启动时间过长、接地、非电量等保护。

本装置测量元件采用专用测量TA，可以采用三相三线接线或三相四线接线。

电动机启动过程闭锁相电流反时限保护。

2.保护配置☑电流速断保护◆动作于跳闸☑过流保护◆动作于跳闸☑两段负序电流保护◆动作于跳闸☑低电压保护◆动作于跳闸☑过电压保护◆动作于跳闸☑过负荷保护◆告警☑堵转保护◆告警或动作于跳闸☑启动时间过长保护◆告警或动作于跳闸☑两段过热保护◆I段告警◆II段告警或动作于跳闸☑过热禁止再启动保护☑零序过流保护◆告警或动作于跳闸☑零序过压保护◆告警或动作于跳闸☑相电流反时限保护◆I段、II段强反时限曲线动作于跳闸◆I段、II段极度反时限曲线动作于跳闸☑零序电流反时限保护◆强反时限曲线动作于跳闸◆极度反时限曲线动作于跳闸☑非电量保护◆告警或动作于跳闸☑TV断线监视☑开关位置监视☑告警、事故事件记录1☑故障录波和分析软件3.测控配置☑23路开入量采集电路，64路遥信信号及相关的SOE信号☑12路模拟量采集（Ua、Ia、Ub、Ib、Uc、Ic、IA、IB、IC、备用、3I0、3U0）☑遥控断路器的分合闸☑电压、电流、功率、功率因数、频率等模拟量的遥测4.装置特点☑保护功能齐全，复合电压闭锁元件和方向元件可选择投入或退出；☑各保护功能均可选择投入或退出；☑带测量和控制功能，测量TA和保护TA独立；☑测量元件支持三相三线接线或三相四线接线；☑可存贮多达16套保护定值，定值切换可在线实现。

RCS-931线路保护装置作业指导书（检验报告）变电站：线路名称：开关编号：装置型号：额定电压：Ｖ额定电流：Ａ检验日期：年月日至年月日检验人：审核人：1 清扫、紧固、外部检查注检查装置内部时应采取相应防静电措施。

2 逆变电源检查3 保护程序版本信息核对4 模数交流采样检验4.1 检验零漂将保护装置电流回路断开、电压回路短接。

指标要求：在一段时间内（5分钟）零漂值稳定在0.01Iｎ或0.2V以内。

结论：4.2 检验电流电压采样精度将所有电流通道相应的电流端子顺极性串联加稳定交流电流，将所有电压通道相应的电压端子同极性并联加稳定交流电压。

指标要求：检验0.1、1、5倍的额定电流和0.1、0.5、1倍的额定电压下的测量精度，通道采样值误差≤5%，在电压1V和电流0.1Iｎ时，相角误差≤3°。

结论：5 开关量输入检查注 1.投退保护屏上相应开入压板、把手、按钮检查开入量变位。

通过实际回路传动的方法检查外部设备接点开入量。

开入24V电源为614端子。

2.“TWJA”、“TWJB”、“TWJC”、“压力闭锁重合”实际带开关检查。

6 开关量输出检查保护跳合闸出口、录波、监控信号等开出量可在保护传动时进行检查。

联跳回路传动至压板。

检查结果：7 整组功能及定值检验试验前整定压板定值中的内部压板控制字“投闭锁重合压板”置0，其它内部保护压板投退控制字均置1，以保证内部压板有效，试验中仅靠外部硬压板投退保护。

7.1 定值检查7.2 分相光纤纵差保护检验将光端机的接收“RX”和发送“TX”用尾纤短接，构成自发自收方式；内控制字“单相重合闸”置为1，整定控制字中“投纵联差动保护”、“通信内时钟”置为1；将“对侧识别码”和“本侧识别码”改成同一数值。

●将光端机（在CPU 插件上）的接收“RX”和发送“TX”用尾纤短接，构成自发自收方式；●仅投主保护压板；● 等保护充电，直至“充电”灯亮；● 加故障电流I ＞1.05*0.5*1.5*I cd （差动I 段定值，I cd 为差动动作定值），模拟单相或多相区内故障；● 装置面板上相应跳闸灯亮，液晶上显示“电流差动保护”，动作时间为10～25ms ； ● 加故障电流I ＞1.05*0.5*I cd （差动II 段定值、I cd 为差动动作定值），模拟单相或多相区内故障；● 装置面板上相应跳闸灯亮，液晶上显示“电流差动保护”，动作时间为 40～60ms ； 加故障电流I ＜0.95*0.5*Max （差动电流低定值、1.5*57.7/ X），装置应可靠不动作。

概述用于频率电压紧急控制，具有低频判断、低压判断、过频判断、过压判断等功能。

TDR931K型频率电压紧急控制装置配置低频（加速轮3轮、基本轮4轮、附加轮1轮）、低压（加速轮3轮、基本轮4轮、附加轮1轮）、过频3轮、过压3轮,可用于各种电压等级厂站。

低频减载、低压减载、过频切机、过压解列或切机的每一轮都可以自定义出口，能够选切不同的线路。

特点☑采用高性能DSP，有效地加快了数据处理速度，既能满足保护的实时性的要求，又可满足测量高精度的要求；☑每周波32点采样速率，动态频率跟踪，保证了遥测的精度和响应速度，同时使保护捕获暂态信号的能力大大提高；提高了暂态保护的性能；☑记录故障录波数据，方便再现故障的过程，有效协助您分析故障；☑具有测量和控制功能，能够实现遥测、遥信和遥控功能；☑出口可编程，出口可灵活配置；☑多级密码防护系统，保证系统的安全运行，同时保证了操作的安全性；☑丰富的在线帮助系统，无需说明书也可轻松使用装置；☑具有完整的事件记录和操作记录，记录信息掉电保持达十年以上；☑可同时支持工业以太网和RS485现场总线网，通信可靠、实时；☑支持IRIG-B码对时，保证了极高的对时精度；☑具有通讯对点功能，在无外加信号时可测试通讯点号的正确性；☑实现装置硬件状态自检，可检测装置通信、时钟的正确性；☑辅助软件DRS Express可帮您十分方便的调试、维护、故障分析；☑采用全封闭机箱、整面板设计，外型小巧、美观，结构新颖；☑高抗干扰、抗震动、宽温设计，满足就地安装的技术要求。

功能配置☑减载功能◆当地低频低压减载☑切机功能◆ 当地过频过压切机或解列、快控汽门等☑ 远方功能◆ 预留远方跳闸接点输入，可执行远方跳闸命令或减载命令；同时可向远方发送减载或解列命令 ☑ 选线功能◆ 可切除负荷线路基本配置为8路（线路回数较多时，可在外部采用中间继电器扩展或者多台装置实现），电压及频率出口独立，每一出口可自由整定于任一轮级 ☑ 滑差加速功能◆ 当有功或无功缺额较大时，频率或电压会快速变化，本装置具有df/dt 及du/dt 元件，可加速切除基本轮的负荷线路，使频率、电压尽快恢复，防止频率或电压崩溃事故发生 ☑ 滑差闭锁功能◆ 本装置设有频率滑差闭锁及电压变化率闭锁元件，以防止短路故障、负荷反馈、频率或电压异常等情况下的误动作。

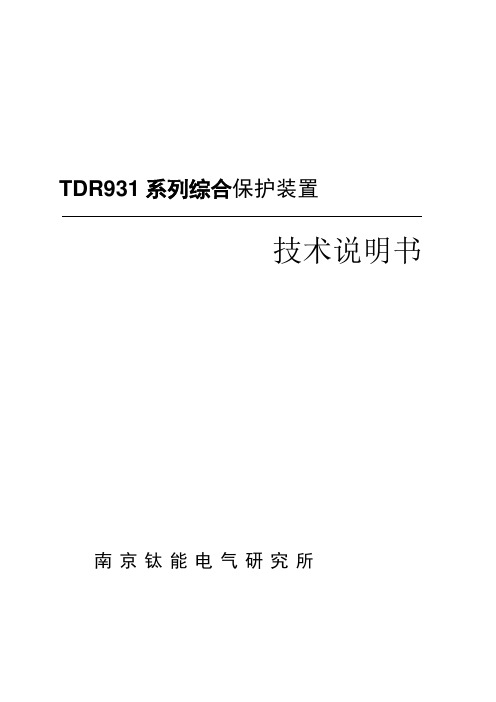

TDR931系列综合保护装置技术说明书南京钛能电气研究所文件名称TDR931系列综合保护装置技术说明书文件说明无版本记录TDR931系列综合保护装置技术说明书V 2.00 2008.04编写：崔得志张慧刘明辉王海兵范汇华审核：姚卫兵批准：金启超2008年4月目录1.简介 (1)2.特点 (2)3.应用 (2)4.保护原理 (3)4.1.复合电压闭锁方向过电流保护 (3)4.2.过电流保护 (3)4.3.零序过电流保护（或不平衡电流保护） (4)4.4.过负荷保护 (4)断线检测 (4)4.6.低频保护 (5)4.7.零序过电压保护（或不平衡电压保护） (5)4.8.重合闸 (6)4.9.加速段保护 (6)4.10.低电压保护 (7)4.11.过电压保护 (7)4.12.开关位置监视 (7)4.13.IEC反时限曲线特性 (7)4.14.充电保护 (9)4.15.高频保护 (9)4.16.低压解列保护 (10)4.17.过流闭锁保护功能 (10)4.18.手合同期逻辑 (10)5.TDR931型综合保护装置 (12)5.1.适用范围 (12)5.2.保护配置 (12)5.3.测控配置 (13)5.4.装置特点 (13)5.5.应用说明 (13)35kV/10kV线路保护 (13)35kV/10kV电容器保护 (13)10kV/6kV线路－变压器保护 (14)5.6.保护定值 (14)5.7.典型接线图 (17)6.TDR931B型综合保护装置 (18)6.1.适用范围 (18)6.2.保护配置 (18)6.3.测控配置 (19)6.4.装置特点 (19)I110kV线路保护 (19)6.6.保护定值 (19)6.7.典型接线图 (22)7.TDR931C型电容器保护装置 (23)7.1.适用范围 (23)7.2.保护配置 (23)7.3.测控配置 (23)7.4.装置特点 (24)7.5.应用说明 (24)35kV/10kV电容器保护 (24)7.6.保护定值 (24)7.7.典型接线图 (27)8.TDR931D型综合保护装置 (28)8.1.适用范围 (28)8.2.保护配置 (28)8.3.测控配置 (28)8.4.装置特点 (29)8.5.应用说明 (29)35kV/10kV线路保护 (29)35kV/10kV电容器保护 (29)10kV/6kV线路－变压器保护 (29)10kV/6kV电动机保护 (30)8.6.保护定值 (30)8.7.典型接线图 (33)9.TDR931H型综合保护装置 (34)9.1.适用范围 (34)9.2.保护配置 (34)9.3.测控配置 (34)9.4.装置特点 (34)9.5.应用说明 (35)35kV/10kV母联保护 (35)9.6.保护定值 (35)9.7.典型接线图 (38)10.TDR931L型综合保护装置 (39)10.1.适用范围 (39)10.2.保护配置 (39)10.3.测控配置 (40)10.4.装置特点 (40)10.5.应用说明 (41)35kV/10kV线路保护 (41)II10kV/6kV线路－变压器保护 (41)10kV/6kV电动机保护 (41)10.6.保护定值 (42)10.7.典型接线图 (47)11.辅助功能 (48)11.1.人机界面 (48)11.2.故障录波 (49)11.3.顺序事件记录 (49)11.4.开关变位记录 (49)11.5.矢量显示 (49)11.6.DRS软件的支持 (50)12.用户接口 (51)12.1.面板及显示 (51)12.2.按钮 (51)12.3.通信接口 (52)12.4.口令保护 (52)13.技术数据 (53)13.1.额定直流电压 (53)13.2.额定交流数据 (53)13.3.功率消耗 (53)13.4.保护部分精度 (53)13.5.测控部分精度 (53)13.6.开关量输入 (53)13.7.输出容量 (54)13.8.通讯接口 (54)13.9.电气环境 (54)13.9.1.直流电源 (54)13.9.2.绝缘电阻 (55)13.9.3.介质强度 (55)13.9.4.冲击电压 (55)13.9.5.脉冲群干扰 (55)13.9.6.辐射电磁场干扰 (56)13.9.7.静电放电干扰 (56)13.9.8.快速瞬变干扰 (56)13.9.9.正常工作大气条件 (56)13.10.机械环境 (56)14.定货须知 ............................................................................................................................... ５７15.附录 (58)附录1．装置面板布置图 (59)附录2．装置背板布置图 (59)III附录4．操作回路原理图 (61)附录5．工程用装置电原理图 (64)TDR931型综合保护装置 (64)TDR931B型综合保护装置 (67)TDR931C型电容器保护装置 (70)TDR931D型综合保护装置 (73)TDR931H型综合保护装置 (76)TDR931L型综合保护装置 (79)注意：产品的型号、功能、配置可能由于软件版本升级有所改变，请注意最新版本资料。

RCS-931、901调试大纲定值修改密码：＋←↑－一、采样精度（包括相序核对）：加电流：Ia （1D1）：1A Ib （1D3）：2A Ic （1D5）：3A N （1D7）加电压 ：Ua （1D9）：10v Ub （1D10）：20v Uc （1D11）：30v N （1D12）二、主保护校验（测时接点：公共1D82,跳A1D87,跳B1D88,跳C1D89,重合闸1D85）1、电流差动保护（光纤纵差保护：高定值8A ，低定值6A ）（1）将光端机（在CPU 插件上）的接收“RX ”和发送“TX ”用尾纤短接，构成自发自收方式；（2）仅投主保护压板，重合闸把手切在“综重方式（单重方式）”；（3）整定保护定值控制字中“投纵联差动保护”、“专用光纤” “通道自环”、“投重合闸” 和“ 投重合闸不检” 均置1；（4）等保护充电，直至“充电”灯亮；注：如“闭锁三重”控制字为“1”，需在保护柜上手合开关，短接4D8（正电）与4D99端子；3＃线路931（2223开关）手合开关在3＃线901保护柜上短4D8与4D99端子加故障电流I ＞1.05*0.5*Max （差动电流高定值、157.744*C X ），模拟单相或多相区内故障；实例如下：高值：用线路保护定值校验→线路速断、过流做A 相接地，电流加8／2＝4A ，时间0S ，整定倍数选0.95与1.05倍，试验参数里故障前时间选28S （大于充电时间），最大故障时间5S 。

动作情况：0.95倍动作，A 相单跳，动作时间63ms ，1.1sA 相重合（低值动） 1.05倍动作，A 相单跳，动作时间30ms ，1.1sA 相重合（高值动） 低值：A 相接地，电流加6／2＝3A ，时间0S ，整定倍数选0.95与1.05倍。

动作情况：0.95倍不动1.05倍动作，A 相单跳，动作时间65ms ，1.1sA 相重合（低值动） 装置面板上相应跳闸灯亮，报文显示“电流差动保护”2、零序差动保护（定值：Iqdo （零序起动电流=1A TA 变比系数1，正序容抗110）投主保护压板,用状态序列做：状态1先加入负荷电流(容性),容性电流计算公式：57.74/(2*正序容抗*TA变比系数)57.74／（2*110*1）＝0.26A；触发条件选最长时间28S（等TV断线灯灭后加入故障电流）。

系统安稳装置试验报告
用途：低频低压列解柜
装置型号：TDR 931K 版本号：V3.30.00 1116-10
Ⅰ:装置试验结果：
1.交流采样值校验：施加标准电压57.7V
相别A相B相C相
电压采样值（V) 57.90 58.10 57.93
2.低频保护校验：整定值48.50Hz 时限6S
频率动作值（Hz）48.50
动作时间（S） 6.022
3.过频保护校验：整定值：第一轮51Hz 时限0.5S 第二轮51.5Hz 时限2S
第三轮52Hz 时限5S 实测动作数据如下整定时段第一轮第二轮第三轮
频率动作值（Hz）51.00 51.50 52.10
动作时间（S）0.518 2.025 5.023
4.过电压保护校验：整定值电压：63.51V 时间0.5S 实测动作数据如下
相别A相B相C相
动作电压（V）63.41 63.48 63.43
动作时间（S）0.529 0.525 0.526
5.低电压保护校验：整定值电压：4
6.19V 时间1S 实测动作数据如下
相别A相B相C相
Ⅰ段动作电压（V）46.09 46.13 45.99
动作时间（S） 1.023 1.031 1.033
6.开关量校验：保护软压板、硬压板、外部开关量测试均正确可靠。

7..保护传动试验：
保护跳闸出口回路按要求逻辑，跳110kV线路开关、主变高压侧开关正确无误，保护动作和报警信号至公用LCU屏均准确无误。

Ⅱ.结论及备注：
由于业主未提供相应的继电保护整定单，本屏的保护按以上数据调试，投用时按供电局的继电保护整定单投入相应的保护功能，传动试验正确可靠。

试验合格，可以投入使用。
