继电保护实验指导书1

继电保护实验指导书第一章实验的基本要求和安全操作规程1-1 实验的基本要求实验课的目的在于培养学生掌握基本的实验方法与操作技能。

培养学生学会根据实验目的，实验内容及实验设备拟定实验线路，选择所需仪表，确定实验步骤，测取所需数据，进行分析研究，得出必要结论，从而完成实验报告。

在整个实验过程中，必须集中精力，及时认真做好实验。

现按实验过程提出下列基本要求。

一、实验前的准备实验前应复习课本有关章节，认真研读实验指导书,了解实验目的、项目、方法与步骤，明确实验过程中应注意的问题(有些内容可到实验室对照实验预习，如熟悉组件的编号，使用及其规定值等)，并按照实验项目准备记录抄表等。

实验前应写好预习报告,经指导教师检查认为确实作好了实验前的准备，方可开始作实验。

认真作好实验前的准备工作，对于培养同学独立工作能力，提高实验质量和保护实验设备都是很重要的。

二、实验的进行1、建立小组，合理分工每次实验都以小组为单位进行,每组由2～3人组成，实验进行中的接线、调节负载、保持电压或电流、记录数据等工作每人应有明确的分工，以保证实验操作协调，记录数据准确可靠。

2、选择组件和仪表实验前先熟悉该次实验所用的组件，选择仪表量程，然后依次排列组件和仪表便于测取数据。

3、按图接线根据实验线路图及所选组件、仪表、按图接线，线路力求简单明了，按接线原则是先接串联主回路，再接并联支路。

为查找线路方便，每路可用相同颜色的导线或插头。

4、开启电源，观察电源指示在正式实验开始之前，先熟悉电源仪表指示。

然后按交直流电源操作说明规范启动电源，观察所有仪表是否正常(如3个指示仪表是否一致、是否超满量程等)。

如果出现异常，应立即切断电源，并排除故障；如果一切正常，即可正式开始实验。

5、完成实验内容预习时对每次实验的试验方法、步骤及所需测数据的大小作到心中有数。

正式实验时,根据实验步骤逐次测取数据。

6、认真负责，实验有始有终实验完毕，须将数据交指导教师审阅。

继电保护实验说明书中国矿业大学信电学院2009年9月1. DLJD-I型继电器特性测试台简介本测试台由电源部分、多种继电器及测量表计等组成。

可以用来进行电流继电器、电压继电器、中间继电器、时间继电器、信号继电器、功率方向继电器、方向阻抗继电器等常规继电器的特性测试，也可以根据需要设计多种继电器组合保护实验。

实验面桌台柜2图1 DLJD-I型继电器特性测试台外观立体图DLJD-I 型继电器特性测试台外观立体图如图1所示，台正面由实验面板、桌台和两个柜子组成；台后面全封闭；电源线从台下方通过，再进入内部端子排。

图2 DLJD-I型继电器特性测试台实验面板布置图测试台实验面板布置如图2所示，面板上各符号名称如下：XD1、XD5 ——继电器动作信号灯XD2 ——交流220V电源指示灯XD3 ——三相电源指示灯XD4 ——直流220V电源指示灯V——交流电压表A1、A2——交流电流表BK ——操作开关DK ——交流220V电源开关SK ——测试台三相电源开关ZK ——直流220V电源开关LJ ——电流继电器YJ ——电压继电器GL ——过流继电器XJ ——信号继电器ZJ ——中间继电器SJ ——时间继电器LGJ——功率方向继电器LZJ——方向阻抗继电器DCDJ——差动继电器JDBH ——多功能表CG1 ——交流220V电源（单相调压器TY1）输出接线柱（a，0）CG2 ——三相交流电源输出接线柱（a，b，c，o）CG3 ——直流220V电源输出接线柱（+，-）CG4——交流220V电源（单相调压器TY2）输出接线柱CG5——整流桥CG6 ——多功能表接线柱电源操作说明如下：（1）图2中，当实验台上的空气开关全部断开（拉下）时，所有指示灯都不亮，实验台上各元件、接线柱、移相器、调压器均不带电。

（2）当合上测试台三相电源开关（SK）时，测试台电源指示灯（XD3）亮，调压器、移相器的原边均带电；三相交流电源输出接线柱（CG2）带电，其电压值和相位由调压器和移相器控制，同时交流220V电源刀闸（DK）和直流电源刀闸（ZK）原边带电。

继电保护实验指导书邵阳学院电气工程系电力系统保护实验室2010.9实验说明第一次实验前请仔细阅读第一章，了解实验系统各部分的功能和连接方式。

实验过程中接线切记以下几点：1. 测试仪上的电流输出应连接到各继电器及多功能微机保护实验装置的电流输入端子上！并注意接好电流公共端！与多功能微机保护实验装置连接时注意把三相电流公共端连在一起后再连接到测试仪电流公共端上！2. 测试仪的电压输出应连接到各继电器及多功能微机保护实验装置的电压输入端子上！并注意接好电压公共端！3. 测试仪的开关量信号分清楚开入和开出，不要接错！4. 实验前必须仔细阅读《TQWX-II微机型继电保护试验测试仪用户手册》（或继电保护信号测试系统软件帮助文件）和《TQDB-II 型多功能微机保护实验装置用户手册》，熟悉TQWX-II微机型继电保护试验测试仪和TQDB-II型多功能微机保护实验装置的操作使用后方可进行实验。

5. 实验电流较大（大于12A）时，测试仪不得长期工作！6．接线完毕后，必须由另一人检查线路。

第一章概述一、系统简介：TQDB-III多功能微机保护与变电站综合自动化实验培训系统采用集成式、开放式的设计思路，覆盖了多个专业多门课程，适合电力系统、电气类、自动化类、电工类专业学生进行研究性、综合性、设计性、开放性实验、课程设计、毕业设计及创新设计。

本实验指导书着重介绍与《电力系统继电保护原理》、《电力系统微机保护》、《变电站综合自动化》课程相关的实验。

本实验台可完成：常规继电器特性实验、数字式继电器特性实验及成组微机保护综合实验三大部分。

其中包含的常规继电器有：DL-31型电流继电器、DY-36型电压继电器、LG-11型功率方向继电器、LCD-4型变压器差动继电器。

数字式继电器有：数字式电流继电器、电压继电器，反时限电流继电器，功率方向继电器，差动继电器，阻抗继电器，零序电流、零序电压继电器，负序电流继电器、负序电压继电器，反时限零序继电器、反时限负序电流继电器。

实验一 阶段式过电流与自动重合闸前加速一、实验目的1、熟悉自动重合闸前加速保护的原理与接线。

2、掌握自动重合闸与继电保护的配合形式。

3、理解继电保护与自动重合闸前加速这种配合形式的使用场合。

二、实验说明重合闸前加速保护是当线路发生故障时，靠近电源侧的保护首先无选择性地瞬时动作，使断路器跳闸，尔后再借助于自动重合闸来纠正这种非选择性的动作。

重合闸前加速保护的动作原理可由图12-1说明,线路X-1上装有无选择性的电流速断保护1和过流保护2，线路X-2上装有过流保护4，ZCH 仅装在靠近电源的线路X-1上。

无选择性电流速断保护1的动作电流，按线路末端的短路电流来整定，动作不带延时。

过流保护2、4的动作时限按阶梯原则来整定，即t 2＞t 4。

图 12-1 自动重合闸前加速保护原理示意图当任何线路、母线（I 除外）或变压器高压侧发生故障时，装在变电所I 的无选择性电流速断保护1总是先动作，不带延时地将1QF 跳开，尔后ZCH 动作再将1QF 重合。

若所发生的故障是暂时性的，则重合成功，恢复供电；若故障为永久性的，由于电流速断已由ZCH 的动作退出工作，因此，此时通过各电流保护有选择性地切除故障。

图12-2示出了ZCH 前加速保护的原理接线图。

其中1LJ 是电流速断，2LJ 是过流保护。

从该图可以清楚地看出，线路X-1故障时，首先速断保护的1LJ 动作，其接点闭合，经JSJ 的常闭接点不带时限地动作于断路器，使其跳闸，随后断路器辅助触点起动重合闸装置，将断路器合上。

重合闸动作的同时，起动加速继电器JSJ ，其常闭接点打开，若此时线路故障还存在，但因JSJ 的常闭接点已打开，只能由过流保护继电器2LJ 及SJ 带时限有选择性地动作于断路器跳闸，再次切除故障。

自动重合闸前加速保护有利于迅速消除故障，从而提高了重合闸的成功率，另外还具有只需装一套ZCH 的优点。

其缺点是增加了1QF 的动作次数，一旦1QF 或ZCH 拒绝动作将会扩大停电范围。

继电保护实验指导书目录继电器的特性实验单侧电源辐射型线路三段式电流电压保护实验微机及其变压器保护实验继电器的特性实验1．实验目的1）了解继电器基本分类方法及其结构。

2）熟悉电流继电器的构成原理。

3）学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。

4）测量继电器的基本特性。

2．继电器的类型与原理继电器是电力系统常规继电保护的主要元件，它的种类繁多，原理与作用各异。

1）继电器的分类继电器按所反应的物理量的不同可分为电量与非电量的两种。

属于非电量的有瓦斯继电器、速度继电器等；反应电量的种类比较多，一般分类如下：（1）按结构原理分为：电磁型、感应型、整流型、晶体管型、微机型等。

（2）按继电器所反应的电量性质可分为：电流继电器、电压继电器、功率继电器、阻抗继电器、频率继电器等。

（3）按继电器的作用分为：起动动作继电器、中间继电器、时间继电器、信号继电器等。

近年来电力系统中已大量使用微机保护，整流型和晶体管型继电器以及感应型、电磁型继电器使用量已有减少。

2）电磁型继电器的构成原理继电保护中常用的有电流继电器、电压继电器、中间继电器、信号继电器、阻抗继电器、功率方向继电器、差动继电器等。

下面仅就常用的电磁型电流继电器的构成及原理作简要介绍。

电磁型继电器的典型代表是电磁型电流继电器，它既是实现电流保护的基本元件，也是反应故障电流增大而自动动作的一种电器。

下面通过对电磁型电流继电器的分析，来说明一般电磁型继电器的工作原理和特性。

图2-1为DL 系列电流继电器的结构图，它由固定触点1、可动触点2、线圈3、铁心4、弹簧5、转动舌片6、止档7所组成。

当线圈中通过电流KA I 时，铁心中产生磁通φ，它通过由铁心、空气隙和转动舌片组成的磁路，将舌片磁化，产生电磁场，产生电磁力e F ，形成一对力偶。

由这对力偶所形成的电磁转矩，将使转动舌片按磁阻减小的方向（即顺时针方向）转动，从而使继电器触点闭合。

电磁力e F 与磁通φ的平方成正比，即21e F K φ=其中/K A K A CI N R φ= 所以2221/e K A K ACF K I N R = 式中，KA N ——继电器线圈匝数；C R ——磁通φ所经过的磁路的磁阻。

继电保护实验指导书1 -CAL-FENGHAI.-(YICAI)-Company One1一、电磁型电流继电器实验一、实验目的熟悉DL型电流继电器的实际结构、工作原理、基本特性；掌握动作电流值、动作电压值及其相关参数的整定方法。

二、预习与思考1、电流继电器的返回系数为什么恒小于１2、动作电流、返回电流和返回系数的定义是什么3、实验结果如返回系数不符合要求，你能正确地进行调整吗4、返回系数在设计继电保护装置中有何重要用途三、原理说明图1-1电流继电器实验接线图2四、实验设备五、实验步骤和要求1、绝缘测试（1）全部端子对铁芯或底座的绝缘电阻应不小于50兆欧。

（2）各线圈对触点及各触点间的绝缘电阻应不小于50兆欧。

（3）各线圈间绝缘电阻应不小于50兆欧。

2、整定点的动作值、返回值及返回系数测试实验接线图1－2为电流继电器的实验接线，可根据下述实验要求分别进行。

实验参数电流值（或电压值）可用单相自耦调压器、变流器、变阻器等设备进行调节。

实验中每位学生要注意培养自己的实践操作能力，调节中要注意使参数平滑变化。

a、选择ZB11继电器组件中的DL—24C/6型电流继电器，确定动作值并进行初步整定。

本实验整定值为及的两种工作状态。

3b、根据整定值要求对继电器线圈确定接线方式（串联或并联）c、按图1-1接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。

读取能使继电器动作的最小电流值，即使常开触点由断开变成闭合的最小电流，记入表1－2；动作电流用I dj表示。

继电器动作后，反向调节自耦调压器及变阻器降低输出电流，使触点开始返回至原来位置时的最大电流称为返回电流，用I fj表示，读取此值并记入表1--2，并计算返回系数；继电器的返回系数是返回电流与动作电流的比值，用K f表示。

I fjK f =-----I dj过电流继电器的返回系数在～之间。

当小于或大于时，应进行调整。

表1-2电流继电器实验结果记录表动作值与返回值的测量应重复三次，每次测量值与整定值的误差不应大于±3%。

实验一电磁型电流继电器实验一．实验目的1．熟悉DL型电流继电器的内部结构、工作原理、基本特性。

2.测量电流继电器的动作值及返回值，计算返回系数。

掌握测试、调整这些参数的基本方法。

3.了解继电器常开接点和常闭接点的区别，观察接点工作可靠性。

二．原理说明DL-20C系列电流继电器为电磁式继电器。

由电磁系统、整定装置、接触点系统组成。

当线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。

转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。

改变线圈的串联或并联，可获得不同的额定值。

DL-20C系列电流继电器铭牌刻度值，为线圈并联时的额定值。

继电器用于反映发电机，变压器及输电线短路和过负荷的继电保护装置中。

三．实验设备序号设备名称使用仪器名称数量1 控制屏 12 EPL-20A 变压器及单相可调电源 13 EPL-04 继电器—DL-21C电流继电器 14 EPL-11 交流电压表 15 EPL-11 交流电流表 16 EPL-11 直流电源及母线 17 EPL-12B 光示牌 1四．实验内容及步骤1.机械部分检查、转轴活动部分检查、舌片与电磁铁间隙的检查、弹簧的检查与调整、触点的检查与调整轴承与轴尖的检查。

2. 整定点的动作值、返回值及返回系数测试实验接线图1-2为过流继电器的实验接线。

（1）电流继电器的动作电流和返回电流测试：a .选择EPL-04组件的DL-21C过流继电器（额定电流为6A），确定动作值并进行整定。

本实验整定值为2.7A及5.4A两种工作状态。

注意：本继电器在出厂时已把转动刻度盘上的指针调整到2.7A，学生也可以拆下玻璃罩子自行调整电流整定值。

b .根据整定值要求对继电器线圈确定接线方式； 注意：（1）过流继电器线圈可采用串联或并联接法，如右图所示。

其中串联接法电流动作值可由转动刻度盘上的指针所对应的电流值读出，并联接法电流动作值则为串联接法的2倍。

（2）串并联接线时需注意线圈的极性，应按照要求接线，否则得不到预期的动作电流值。

实验一电磁型电流、电压和时间继电器的特性实验一、实验目的：1、了解电磁型电流、电压和时间继电器的主要结构和使用方法。

2、学习电流、电压、时间继电器的调整试验方法、通过简单的调整试验了解它们的基本特性。

二、设备及仪器：三、实验内容和方法：（一）电流继电器：1、熟悉继电器、了解一般使用方法。

①熟悉继电器的型号，额定电流和起动电流的调整范围等铭牌数据。

②看清继电器的主要组成部分：铁芯、线圈、可动舌片、活动触点、固定触点、弹簧、引出线及接线端子实际位置。

③学习在整定值刻度盘上调继电器起动电流的方法。

例如：DL-11/20型继电器，最大整定值为20安，它的起动电流可在(1/4～1)×2O安范围内平稳地调节。

内部接线如图一所示。

它有两组线圈，当线圈串联(图二)时，起动电流位于(1/4～1/2)×20安的调整范围内，都是利用改变弹簧反抗力矩来平滑地改变起动电流,其数值均标在刻度盘上。

2、调整试验：（1）外观检查：外壳应清洁、完整、防尘密封良好、安装端正、端子接线应牢固可靠。

（2）内部和机械部分检查：内部应清洁，可动部分动作灵活，各部件安装应完好、牢固，整定把手应可靠固定在整定位置，触头的固定要牢固，并无损伤和烧伤。

（3）绝缘检查：用兆欧表测量一下绝缘电阻：端子对底座≥50MΩ，各线圈之间≥10MΩ，各线圈对触头≥50MΩ。

（4）测定和检验起动电流I k.op、返回电流I r和返回系数K r。

①先将两组线圈串联，整定把手放在刻盘某一位置。

②按下图接好线，负载电阻放在电阻最大位置，调压器手柄指零位，经教师检查后合上电源开关SA。

③升高调压器输出电压在100~150V左右，用减小负载电阻的方法，初步调节流入继电器线圈电流的大小。

④电流表读数接近继电器整定值时改用调压器进行细调：缓慢升高电压，电流也缓慢上升、到对线灯发亮为止（继电器动作，常开接点闭合、接通对线灯电路），此时电流表读数为继电器的实际起动电流I k.op。

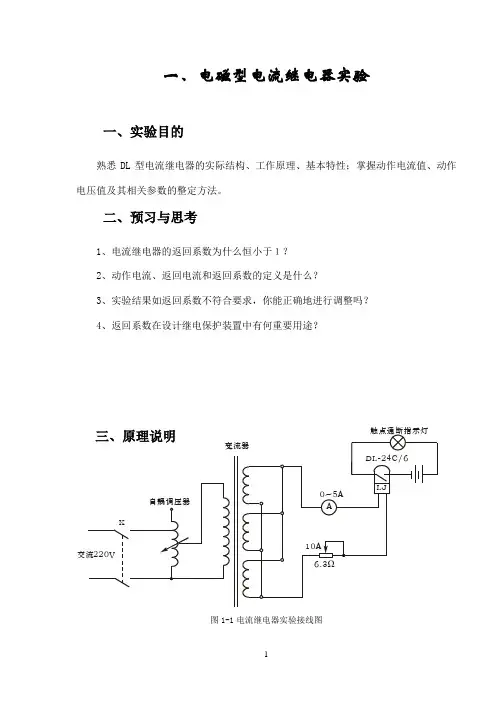

一、电磁型电流继电器实验一、实验目的熟悉DL型电流继电器的实际结构、工作原理、基本特性；掌握动作电流值、动作电压值及其相关参数的整定方法。

二、预习与思考1、电流继电器的返回系数为什么恒小于１？2、动作电流、返回电流和返回系数的定义是什么？3、实验结果如返回系数不符合要求，你能正确地进行调整吗？4、返回系数在设计继电保护装置中有何重要用途？三、原理说明图1-1电流继电器实验接线图四、实验设备五、实验步骤和要求1、绝缘测试（1）全部端子对铁芯或底座的绝缘电阻应不小于50兆欧。

（2）各线圈对触点及各触点间的绝缘电阻应不小于50兆欧。

（3）各线圈间绝缘电阻应不小于50兆欧。

2、整定点的动作值、返回值及返回系数测试实验接线图1－2为电流继电器的实验接线，可根据下述实验要求分别进行。

实验参数电流值（或电压值）可用单相自耦调压器、变流器、变阻器等设备进行调节。

实验中每位学生要注意培养自己的实践操作能力，调节中要注意使参数平滑变化。

a、选择ZB11继电器组件中的DL—24C/6型电流继电器，确定动作值并进行初步整定。

本实验整定值为2.1A及4.2A的两种工作状态。

b、根据整定值要求对继电器线圈确定接线方式（串联或并联）c、按图1-1接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。

读取能使继电器动作的最小电流值，即使常开触点由断开变成闭合的最小电流，记入表1－2；动作电流用I dj表示。

继电器动作后，反向调节自耦调压器及变阻器降低输出电流，使触点开始返回至原来位置时的最大电流称为返回电流，用I fj表示，读取此值并记入表1--2，并计算返回系数；继电器的返回系数是返回电流与动作电流的比值，用K f表示。

I fjK f =-----I dj过电流继电器的返回系数在0.85～0.9之间。

当小于0.85或大于0.9时，应进行调整。

表1-2电流继电器实验结果记录表动作值与返回值的测量应重复三次，每次测量值与整定值的误差不应大于±3%。

实验一三段式电流保护综合实验(微机型)一、实验目的：1.掌握无时限电流速断保护、带时限电流速断保护及过电流保护的电路原理、工作特性及整定原则。

2. 理解输电线路阶段式电流保护的原理图、展开图及保护装置中各继电器的功用。

二、预习与思考：1. 三段式电流保护为什么要使各段的保护范围和时限特性相配合？2. 由指导教师提供有关技术参数，你能对三段式电流保护进行计算与整定吗？3. 为什么在实验中，采用单相接线三段式保护能满足教学要求？4. 三段式保护模拟动作操作前，是否必须对每个继电器进行参数整定？为什么？5.三段式电流保护各段是如何实现选择性的？为什么电流Ⅲ段的动作最灵敏？三、实验仪器与设备：JSY-2000继电保护实验台四、实验原理：1. 电流速断保护原理及整定原则。

2. 限时电流速断保护原理及整定原则。

3.定时限过电流保护原理及整定原则。

4.三段式电流保护的原理。

1）三段式电流保护的构成无时限电流速断只能保护线路的一部分，带时限电流速断只能保护本线路全长，但却不能作为下一线路的后备保护，还必须采用过电流保护作为本线路和下一线路的后备保护。

由无时限电流速断、带时限电流速断与定时限过电流保护相配合可构成的一整套输电线路阶段式电流保护，叫做三段式电流保护。

图1-1 三段式电流保护各段的保护范围及时限配合输电线路并不一定都要装三段式电流保护，有时只装其中的两段就可以了。

例如用于“线路－变压器组”保护时，无时限电流速断保护按保护全线路考虑后，此时，可不装设带时限电流速断保护，只装设无时限电流速断和过电流保护装置。

又例如在很短的线路上，装设无时限电流速断往往其保护区很短，甚至没有保护区，这时就只需装设带时限电流速断和过电流保护装置，叫做二段式电流保护。

在只有一个电源的辐射式单侧电源供电线路上，三段式电流保护装置各段的保护范围和时限特性见图1-1。

XL-1线路保护的第Ⅰ段为无时限电流速断保护，它的保护范围为线路XL-1的前一部分即线路首端，动作时限为t1I，它由继电器的固有动作时间决定。

实验一：微机型电网电流、电压保护实验实验台工作原理及接线实验台一次接线如图，它是单侧电源供电的输电线路，由系统电源，AB 、BC 线路和负载构成。

系统实验电源由三相调压器TB 调节输出线电压100V 和可调电阻R s 组成；线路AB 和BC 距离长短分别改变可调电阻R AB 、R BC 阻值即可；负载由电阻和灯组成。

Ａ变电站和Ｂ变电站分别安装有S300L 微机型电流电压保护监控装置。

线路AB 、BC 三相分别配置有保护和测量用的电流互感器，变比15/5。

TBV Rs R AB R BC R fA B CS L S L KM KM图 电流、电压实验台一次接线线路正常运行时：线电压100V ，2,8,15,28s AB BC f R R R R =Ω=Ω=Ω=Ω实验台对应设备名称分别是：（1）1KM 、2KM ：分别为A 变电站和B 变电站模拟断路器；（2）R AB 、R BC ：分别是线路AB 和BC 模拟电阻；（3）3KM 、4KM ：分别是线路AB 和BC 短路实验时模拟断路器；（4）3QF 、4QF ：分别是线路AB 和BC 模拟三相、两相短路开关；实验内容：1、正确连接保护装置A 站、B 站的电流保护回路和测量回路，注意电流互感器接线。

2、合上电源开关，调节调压器电压从0V 升到100V ，根据计算得到： A 站=set A I I . 7 A ，=set A II I . 3 A ，=set A III I. 2 A ，t =I A 0 s ， t =II A 0.5 s ， t =III A 1 s ； B 站=set B I I . 3 A ，=set B III I . 2 A ，t =I B 0 s ，t =III B 0.5 s ，将整定值分别在S300L 保护监控装置A 站、B 站保护中设定。

注：A 站保护配置电流I 、II 、III 段保护，B 站只配置电流I 、III 段保护。

继电保护及微机保护实验指导书1000字
实验一：继电保护实验
目的：了解单相逆功率保护原理，掌握继电保护的基本操作和设置参数方法。

装备：逆功率保护继电器；模拟电源；模拟负载；三极电压表；电流表；电缆；电源线等。

步骤：
1. 将模拟电源接入逆功率保护继电器的电源线，将模拟负载接入继电保护的输出端。

2. 将电流表接在负载侧，将三极电压表接在负载开关旁。

3. 打开模拟电源，使其输出电压为50V。

4. 在继电保护面板上设置逆功率保护定值为10W。

5. 开启模拟负载开关，通过手动旋转模拟负载，观察继电保护是否响应，并记录相关数据。

6. 分析实验数据，进行讨论。

实验二：微机保护实验
目的：了解微机保护系统的软件和硬件构成，了解保护性实际工作场合中的软件调试和操作。

装备：微机保护系统；台式计算机；开关柜；配电装置。

步骤：
1. 熟悉微机保护系统的软件、硬件组成，并做好系统调试和连接。

2. 在实际工作场合中，通过虚拟开关操作微机保护系统，对保护性进行调试和操作。

3. 模拟真实的工作状态，在各种情况下查看微机保护系统所显示的数据。

4. 学习和掌握基本校准方法和处理过程。

5. 完成对应试验报告。

注意事项：
1. 实验前，应对带电设备进行全面检查，确保安全。

2. 进行实验时，应严格按照设备操作手册和实验操作流程进行操作。

3. 操作过程中，应注意安全，严禁擅自调整保护参数。

4. 实验后，应将实验环境恢复原状。

实验一三段式电流保护与自动重合闸装置综合实验（-）实验目的1.了解电磁式电流保护的组成。

2.学习电力系统电流保护中电流、时间整定值的调整方法。

3.研究电力系统中运行方式变化对保护灵敏度的影响。

4.分析三段式电流保护动作配合的正确性。

（）基本原理1.电流保护实验基本原理图in 电流保护实验一次系统图1）三段式电流保护当网络发生短路时，电源与故障点之间的电流会增大。

根据这个特点可以构成电流保护。

电流保护分无时限电流速断保护（简称I段）、带时限速断保护（简称II 段）和过电流保护（简称II段）。

下面分别讨论它们的作用原理和整定计算方法。

（1）无时限电流速断保护（I段）单侧电源路线上无时限电流速断保护的作用原理可用图1-2来说明。

短路电流的大小人和短路点至电源间的总电阻R E及短路类型有关。

三相短路和两相短路时，短路电流人与R E的关系可分别表示如下：/⑶=E, = E,K R E凡+ R。

，/ （2）=心* Esk — 2R +R,ls式中，E——电源的等值计算相电势；R——归算到保护安装处网络电压的系统ss等值电阻；Ro——路线单位长度的正序电阻；I ――短路点至保护安装处的距离。

由上两式可以看到，短路点距电源愈远（Z愈长）短路电流&愈小；系统运行方式小（尺愈大的运行方式）4亦小。

4与I的关系曲线如图1-2曲线1和2所示。

曲线1为最大运行方式（R,最小的运行方式）下的衣=/（ /）曲线，曲线2为最小运行方式（Rs最大的运行方式）下的I K=JU）曲线。

路线AB和BC上均装有仅反应电流增大而瞬时动作的电流速断保护，则当路线AB上发生故障时，希翼保护KA?能瞬时动作，而当路线BC 士故障时，希望保护KAi 能瞬时动作，它们的保护范围最好能达到本路线全长的00%。

但是这种愿望是否能实现，需要作具体分析。

以保护KA 2为例，当本路线末端妇点短路时，希翼速断保护KA2能够瞬时动作切除故障，而当相邻路线BC的始端（习惯上又称为出口处）化点短路时，按照选择性的要求，速断保护KA2就不应该动作，因为该处的故障应由速断保护KAi动作切除。

电力系统继电保护实验指导书编者：田杰张丙才2007.9实验一晶体管过流保护实验一、 实验目的1、了解晶体管保护构成的原理及电路中各元件的作用。

2、学会晶体管保护最基本的调试方法3、学会测量和调整晶体管电流保护的动作电流，返回电流和动作时间。

二、 实验原理晶体管电流保护装置一般由电压形成回路、触发器、延时元件及信号电构成。

晶体管电流保护装置原理接线图如图一所示，对各组成部分说明如下：1、电压形成回路电压形成回路由电流变换器LB和R1组成。

作用是将加入继电器的电流转换成一个在电阻R1上的电压U R1 .2、整流滤波回路整流滤波回路是由单相全波整流电路和滤波电容C1组成，它将交流输入电压U R1变成一个比较平滑的直流电压加到电位器R2上，从R 2上引出U R2。

3、门坎电压门坎电压由稳压管WY1产生，在WY1两端给出一个稳定的电压U B(这里取为4 V)，我们称之为比较电压或门槛电压。

继电器J是否动作，主要取决于U R2和U b的比较结果。

当U R2≥U b时是继电器的动作条件，因此，调节U R2就可以调整继电器的起动电流。

4、触发器触发器是由三极管BG1和BG2组成的带有正反馈的两极直流放大式单稳态触发器，BG2集电级输出电位的变化，即表示继电器的不同工作状态（起动与返回）。

（注：可参考晶体管方面的书）。

5、时间元件时间电路由BG3,R11, RC3组成,R10,R11与C3构成充电电路。

其中，C3为充电电容。

D8为隔离二极管，当BG3截止后集电极呈现高电位，D8截止，随着对电容C3的充电过程电容器上的电位逐渐升高。

当升高到WY2的击穿电压时，WY2击穿导致BG4导通。

时间的整定可通过调整R11达到。

6、出口回路图中J为小中间继电器，正常时BG4截止，J不励磁。

当BG4导通时，J励磁，J接点闭和。

D9为保护二极管。

动作过程：正常工作时电位器R2上的电压U R2<U b,因此a点为正电位，D5承受反向电压，BG1处于饱和导通状态。

电力系统继电保护实验指导书1. 实验目的：了解电力系统继电保护的基本原理和运行方式，搞清楚各种继电保护装置的工作原理，熟悉各种装置的联动控制，掌握手动、自动重合器的操作方法。

2. 实验内容：（1）了解电力系统保护装置的种类和作用；（2）掌握电力系统故障类型和特点；（3）掌握各种距离保护装置的特点和工作原理；（4）掌握继电保护系统的联动控制原理和操作方法；（5）掌握手动、自动重合器的操作方法。

3. 实验仪器和器材：（1）距离保护装置；（2）电力系统模拟实验装置；（3）手动、自动重合器。

4. 实验原理：（1）电力系统保护装置的种类和作用：电力系统保护装置包括继电保护、保险丝保护、断路器保护、接地保护等。

继电保护是一种通过电气信号来控制断路器的装置，它可以对电力系统的各种故障进行侦测和保护，确保电力系统不会出现大面积故障。

（2）电力系统故障类型和特点：电力系统故障可以分为线路短路故障、接地故障和断相故障等。

故障的特点是在一定的时间内，电力系统中出现了短路或失相现象，这样就会对电力系统的正常运行产生影响。

（3）距离保护装置的特点和工作原理：距离保护装置是用于防止电力系统中发生短路故障的一种保护装置，它可以依据电力系统中的电压和电流的变化来判断是否发生了故障，并发出信号让断路器进行分闸操作。

（4）继电保护系统的联动控制原理和操作方法：为了保证电力系统的正常运行，各个继电保护装置之间需要进行联动控制。

联动控制是通过信号的传递和接收来实现的，不同的装置之间通过不同的通信协议进行通信。

（5）手动、自动重合器的操作方法：手动、自动重合器的作用是为了保证电力系统的正常运行，当出现故障时可以及时地进行重合。

手动、自动重合器的操作方法是由人工或计算机控制，通过输入指令来实现操作。

5. 实验步骤：（1）接通电力系统模拟实验装置电源，并按照说明书进行连接；（2）打开距离保护装置，并进行调整，使其达到最佳工作状态；（3）进行继电保护系统的联动控制，测试各个装置的联动控制是否正常；（4）操作手动、自动重合器，测试其操作是否正常，能否保证电力系统的normal 运行。

目录实验一电磁型继电器 (3)1实验目的 (3)2实验方法 (3)3实验报告 (4)实验二电磁型时间继电器 (5)1实验目的 (5)2实验方法 (5)3实验报告 (5)实验三微机继电保护测试仪的使用及测试 (7)1实验目的 (7)2实验仪器 (7)3实验方法 (7)4 实验报告 (12)实验四阶段式电流保护测试 (12)1实验目的 (12)2实验仪器 (12)3实验原理 (13)4实验步骤 (13)4.1试验接线 (13)4.2保护相关设置 (13)4.3 过流保护电流定值测试 (13)4.4 过流保护时间定值测试 (15)4.5 过流保护方向元件测试 (17)4.6 过流保护I 、II、III段定值校验 (18)5实验报告 (22)实验五距离保护测试 (23)1实验目的 (23)2实验仪器 (23)3实验原理 (23)4实验步骤 (23)4.1 试验接线 (23)4.2 保护设置 (26)4.3 距离保护I、II、III段定值校验 (26)4.4 阻抗定值测试 (28)4.5 阻抗灵敏角测试 (28)4.6 阻抗特性测试 (29)5 实验报告 (31)实验六比率差动保护测试 (32)1 实验目的 (32)2 实验仪器 (32)3 实验原理 (32)4 实验步骤 (33)4.1YH3111差动保护装置设定 (33)4.2 AD331微机继电保护测试仪设定 (34)4.2.1差流调整界面 (34)4.2.2比率差动速断保护测试 (34)4.2.3谐波制动测试 (38)5 实验报告 (41)实验一电磁型继电器1实验目的1.1了解DL、DJ型继电器的构造，各部分的功用及动作原理。

1.2掌握DL、DJ型继电器的调整步骤及调整方法。

1.3学会DL、DJ型电压、电流继电器返回系数的调整方法。

2实验方法DL、DJ型继电器的实验项目较多，我们只做机械部分的检查及电气性能的调整等两项。

2.1机械部分的检查（1）清除继电器的灰尘和油污，检查弹簧和线圈引出线焊接质量、螺丝、螺母。
