【CN209721630U】一种电热蒸馏水器【专利】

专利名称：一种蒸馏水生成器
专利类型：实用新型专利
发明人：朱兆宇,赵亚杰,董子玉,曹璐,刘慧,孟丹丹,甘晓露申请号：CN201620378483.3
申请日：20160429
公开号：CN205556137U
公开日：
20160907
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种蒸馏水生成器，包括蒸发容器、接收容器和倒扣在蒸发容器和接收容器上方的冷凝罩，所述冷凝罩的下边缘从左向右逐渐升高，冷凝罩的器壁内设有冷凝水夹层，冷凝罩顶端开设冷凝水出口，冷凝罩下边缘最低处开设冷凝水进口，冷凝罩的内壁下边缘设置有导流条，导流条的横断面为L形，导流条的最低处断开形成泄出口；所述蒸发容器的底部铺设石棉网和电热盘；蒸发容器的顶端与冷凝罩的下边缘右侧相接，接收容器位于泄出口下方。

本实用新型能够自制生化实验中所需的蒸馏水，操作简单，方便快捷，节省实验成本。

申请人：朱兆宇
地址：464000 河南省信阳市羊山新区新二十四大街信阳职业技术学院
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920340242.3(22)申请日 2019.03.18(73)专利权人 河南科技大学地址 471003 河南省洛阳市涧西区西苑路48号(72)发明人 卫志强　杨晖　胡伊乐　秦毅民　牛精铃　(74)专利代理机构 郑州睿信知识产权代理有限公司 41119代理人 李天龙(51)Int.Cl.C02F 9/10(2006.01)C02F 1/04(2006.01)(54)实用新型名称一种在线除水垢装置及使用该装置的蒸馏水器(57)摘要本实用新型涉及一种在线除水垢装置及使用该装置的蒸馏水器。

一种在线除水垢装置包括用于与容器连通供容器内含水垢的高温水流出的出水管和与过滤器连接供净化后的水回流至容器内的回水管，出水管和回水管之间连接有用于过滤水垢的过滤器，出水管或回水管上设置有水泵，还设有一端用于与外部水源连通、另一端与出水管连通的注水管。

通过混合温度较低的外部水对容器内含水垢的高温水进行降温，降低温度有利于水垢颗粒聚集增大，易于滤除，并且进入过滤器的水的温度较低，不会影响过滤器的使用寿命。

向容器中补入新水前，会通过过滤器对新水进行过滤，可以减少容器内的水垢的产生。

权利要求书2页 说明书6页 附图1页CN 209669000 U 2019.11.22C N 209669000U权　利　要　求　书1/2页CN 209669000 U1.一种在线除水垢装置，包括用于与容器连通供容器内含水垢的高温水流出的出水管、与出水管连接用于过滤水垢的过滤器、与过滤器连接供净化后的水回流至容器内的回水管，出水管或回水管上设置有水泵，其特征在于：在线除水垢装置还包括注水管，注水管的一端用于与温度低于含水垢水温的外部水源连通、另一端与所述出水管连通，以使容器内含水垢的高温水和外部水混合后共同进入过滤器中。

2.根据权利要求1所述的在线除水垢装置，其特征在于：所述出水管上设置有出水控制阀，回水管上设置有回水控制阀，在线除水垢装置还包括与过滤器连通的排污管，排污管上设置有排污控制阀，在线除水垢装置还包括一端与过滤器连通、另一端用于与外部水源连通以对过滤器反向清洗的反向清洁管，反向清洁管上设置有清洁控制阀，过滤器在出水控制阀和回水控制阀打开、排污控制阀和清洁控制阀关闭时对容器中含水垢的水进行正向过滤，过滤器在出水控制阀和回水控制阀关闭、排污控制阀和清洁控制阀打开时供反向清洁水流清理过滤器内的堆积水垢。

一种循环式电加热蒸馏水器的制作方法循环式电加热蒸馏水器是一种通过电加热源将水加热蒸发并进行冷凝以制取纯净水的装置。

下面介绍50条关于循环式电加热蒸馏水器的制作方法，并展开详细描述。

1. 选取合适的材料，如不锈钢或玻璃材料，用于制作蒸馏器的主体部分。

2. 设计并制作一个电加热装置，它可以提供足够的热量来加热水。

3. 在蒸馏器的底部安装一个水槽，用于加入源水。

4. 在水槽的底部安装水泵，用于将水抽入蒸馏器。

5. 安装一个热量传导管，将热量从电加热装置传递到蒸馏器的底部，使水开始蒸发。

6. 在蒸馏器的顶部，安装一个冷却装置，用于冷凝蒸发后的水蒸汽。

7. 在冷却装置的顶部，安装一个集水管，用于收集冷凝后的液体。

8. 安装一个水针阀，用于控制收集到的纯净水的流量。

9. 设计并制作一个循环系统，其中纯净水被重新引回到源水槽。

10. 安装一台电动泵，用于将纯净水从集水管输送回源水槽。

11. 将电动泵与水槽之间的管道连接起来，以建立闭合的循环系统。

12. 安装一个水位探测器，用于检测源水槽中的水位，并自动控制水泵的运行。

13. 安装一个温度探测器，用于监控蒸馏过程中的温度。

14. 设计并制作一个电控系统，用于控制电加热装置、水泵和温度探测器的运行。

15. 将电控系统与相应的装置连接起来，确保它们能够在一起协同工作。

16. 安装必要的安全装置，如压力释放阀和温度保护器，以确保设备的安全运行。

17. 检查所有连接和安装，并确保它们牢固可靠。

18. 为蒸馏器提供电源，并进行必要的测试，确保设备运行正常。

19. 调整电控系统中的参数，使设备能够在设定的温度和水位范围内运行。

20. 为设备配备适当的显示屏和控制面板，以便操作人员可以方便地监控和控制设备。

21. 提供一份详细的操作手册，包括设备的使用方法、维护方法和常见故障解决方法。

22. 培训操作人员，并确保他们了解设备的正确使用和维护。

23. 对设备进行定期维护和保养，如清洁和更换需要更换的部件。

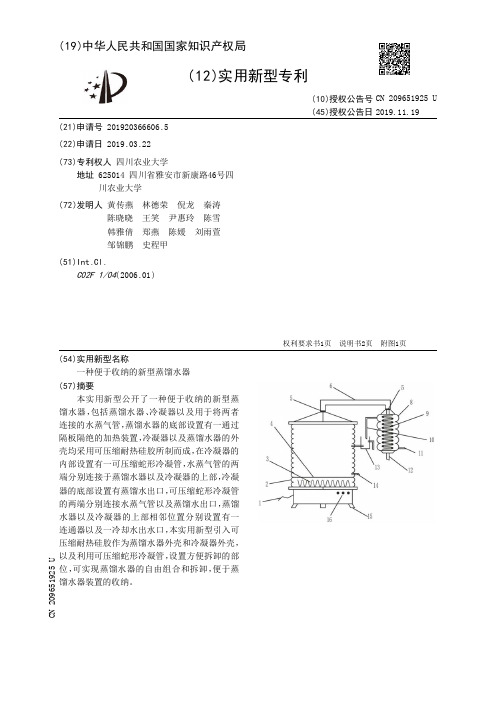

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920366606.5(22)申请日 2019.03.22(73)专利权人 四川农业大学地址 625014 四川省雅安市新康路46号四川农业大学(72)发明人 黄传燕　林德荣　倪龙　秦涛　陈晓晓　王笑　尹惠玲　陈雪　韩雅倩　郑燕　陈媛　刘雨萱　邹锦鹏　史程甲　(51)Int.Cl.C02F 1/04(2006.01)(54)实用新型名称一种便于收纳的新型蒸馏水器(57)摘要本实用新型公开了一种便于收纳的新型蒸馏水器，包括蒸馏水器、冷凝器以及用于将两者连接的水蒸气管，蒸馏水器的底部设置有一通过隔板隔绝的加热装置，冷凝器以及蒸馏水器的外壳均采用可压缩耐热硅胶所制而成，在冷凝器的内部设置有一可压缩蛇形冷凝管，水蒸气管的两端分别连接于蒸馏水器以及冷凝器的上部，冷凝器的底部设置有蒸馏水出口，可压缩蛇形冷凝管的两端分别连接水蒸气管以及蒸馏水出口，蒸馏水器以及冷凝器的上部相邻位置分别设置有一连通器以及一冷却水出水口，本实用新型引入可压缩耐热硅胶作为蒸馏水器外壳和冷凝器外壳，以及利用可压缩蛇形冷凝管，设置方便拆卸的部位，可实现蒸馏水器的自由组合和拆卸，便于蒸馏水器装置的收纳。

权利要求书1页 说明书2页 附图1页CN 209651925 U 2019.11.19C N 209651925U权　利　要　求　书1/1页CN 209651925 U1.一种便于收纳的新型蒸馏水器，其特征在于：包括蒸馏水器(2)、冷凝器(8)以及用于将两者连接的水蒸气管(6)，所述蒸馏水器(2)的下部设置有一蒸馏水器支座(15)，蒸馏水器(2)的底部设置有一通过隔板(4)隔绝的加热装置(3)，所述冷凝器(8)以及蒸馏水器(2)的外壳均采用可压缩耐热硅胶所制而成，在冷凝器(8)的内部设置有一可压缩蛇形冷凝管(9)，所述水蒸气管(6)的两端分别通过一可拆卸卡口(5)连接于蒸馏水器(2)以及冷凝器(8)的上部，冷凝器(8)的底部设置有蒸馏水出口(12)，所述可压缩蛇形冷凝管(9)的两端分别连接水蒸气管(6)以及蒸馏水出口(12)，冷凝器(8)以及蒸馏水器(2)的底部分别设置有一冷却水进水口(11)以及一自来水通道(14)，所述蒸馏水器(2)以及冷凝器(8)的上部相邻位置分别设置有一连通器(13)以及一冷却水出水口(10)且所述冷却水出水口(10)出来的水排入至连通器(13)内，连通器(13)的侧面设有一排水阀。

专利名称：一种蒸馏器
专利类型：实用新型专利
发明人：曹瑾
申请号：CN201320409746.9申请日：20130710
公开号：CN203355320U
公开日：
20131225
专利内容由知识产权出版社提供
摘要：一种蒸馏器，属于蒸馏设备，用于收集气体的收集室，所述收集室上部通过连通口连通蒸馏室，所述蒸馏室内设置用于冷凝气体的螺旋管，所述螺旋管与设置在蒸馏室外围的储水腔相通，储水腔设置一个进口，螺旋管连接一个出口；在蒸馏室的底部，收集室与蒸馏室的连通口一侧设置方向朝下的提纯管；所述提纯管连通分流室，分流室内设置用于改变液体流动轨道的磁石偏移装置，分流室的底部分别连通分流管和回流管，所述回流管与收集室连通。

本蒸馏器可同步检测提纯的纯度，并立即自动将未蒸馏不充分的液体返回到蒸馏室中重新再蒸馏，保证了提纯质量，提高了工作效率。

申请人：湖州鑫鼎半导体材料有限公司
地址：313000 浙江省湖州市吴兴区八里店镇工业园区10号厂房
国籍：CN
代理机构：湖州金卫知识产权代理事务所(普通合伙)
代理人：赵卫康
更多信息请下载全文后查看。

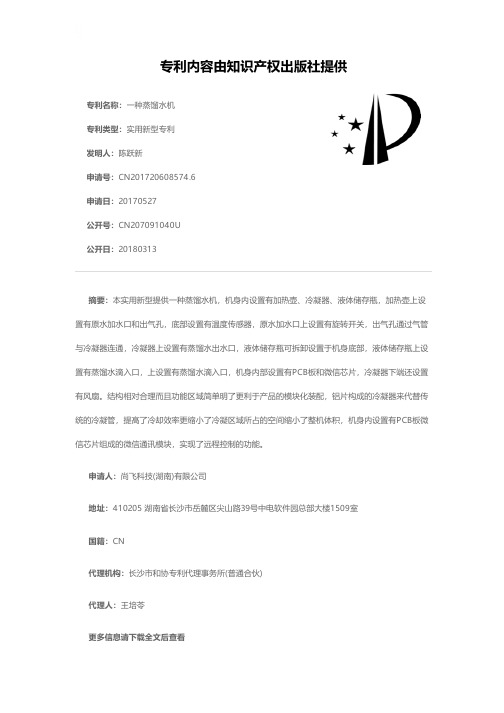

专利名称：一种蒸馏水机
专利类型：实用新型专利
发明人：陈跃新
申请号：CN201720608574.6申请日：20170527
公开号：CN207091040U
公开日：
20180313
专利内容由知识产权出版社提供
摘要：本实用新型提供一种蒸馏水机，机身内设置有加热壶、冷凝器、液体储存瓶，加热壶上设置有原水加水口和出气孔，底部设置有温度传感器，原水加水口上设置有旋转开关，出气孔通过气管与冷凝器连通，冷凝器上设置有蒸馏水出水口，液体储存瓶可拆卸设置于机身底部，液体储存瓶上设置有蒸馏水滴入口，上设置有蒸馏水滴入口，机身内部设置有PCB板和微信芯片，冷凝器下端还设置有风扇。

结构相对合理而且功能区域简单明了更利于产品的模块化装配，铝片构成的冷凝器来代替传统的冷凝管，提高了冷却效率更缩小了冷凝区域所占的空间缩小了整机体积，机身内设置有PCB板微信芯片组成的微信通讯模块，实现了远程控制的功能。

申请人：尚飞科技(湖南)有限公司
地址：410205 湖南省长沙市岳麓区尖山路39号中电软件园总部大楼1509室
国籍：CN
代理机构：长沙市和协专利代理事务所(普通合伙)
代理人：王培苓
更多信息请下载全文后查看。

专利名称：一种蒸馏实验加热器专利类型：实用新型专利
发明人：廖虎生,任莉
申请号：CN201922030744.9申请日：20191120
公开号：CN211216742U
公开日：
20200811
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种蒸馏实验加热器，包括基体、加热丝，所述基体的内部镶嵌有加热丝，加热丝沿基体的圆周呈环形均匀分布，相邻的两圈加热丝的首尾串联在一起，串联后的电阻丝的两端分别连接加热连接线，基体的加热面上设有多圈非闭合的环形凸起，相邻两圈的环形凸起的首尾连接在一起。

本申请的加热器基体内侧面设有凸起，使加热丝的散热均匀，能使被加热件受热效果更好，沸腾均匀，避免蒸馏过程中倒吸现象，加快蒸馏速度，保证蒸馏实验的成功率。

申请人：济南笃尚科学仪器有限公司
地址：250000 山东省济南市槐荫区经十路28988号乐梦中心2号楼2915室
国籍：CN
代理机构：济南华典专利代理事务所(普通合伙企业)
代理人：李景华
更多信息请下载全文后查看。

专利名称：蒸馏水机
专利类型：实用新型专利
发明人：李庆权
申请号：CN201620960498.0申请日：20160826
公开号：CN206069431U
公开日：
20170405
专利内容由知识产权出版社提供
摘要：本实用新型提供的蒸馏水机包括：电磁炉；产生水蒸气的水的煮水盆、具有隔热功能的蒸发室、冷凝室、用于盛装冷水，并盖在冷凝室上方的冷水室、用于收集蒸馏水的收集装置、水蒸气上升并依次进入蒸发室及冷凝室，冷凝室外部设置有导风罩，冷空气在导风罩内流动从而对冷凝室壁降温，冷凝室中的水蒸气在冷凝室内壁或冷水室外壁被冷凝成液态水，并被收集装置收集后排出。

本实用新型通过对煮水盆底部的设置具有斜边的凹槽，使电磁炉的能源利用率提高，加大了水蒸气的蒸发量；同时对蒸发室进行保温，降低水蒸气在蒸发室内的冷凝，通过对冷凝室的降温以及设置在冷凝室上方的冷水室使水蒸气冷凝效率提高；通过以上的措施提高了蒸馏水的产出效率。

申请人：李庆权
地址：广东省深圳市龙岗区坂田街道角塘社区中浩工业区C5栋710
国籍：CN
代理机构：深圳市智胜联合知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：电热蒸馏水装置
专利类型：实用新型专利
发明人：严世雄,严钰
申请号：CN201320718412.X 申请日：20131113
公开号：CN203558882U
公开日：
20140423
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电热蒸馏水装置，旨在提供一种热利用效率高、可有效延长电热管使用寿命的电热蒸馏水装置。

它包括蒸发锅、设置于蒸发锅内腔底部的发热管、与蒸发锅上部相连接的冷凝器、与冷凝器的蒸馏水排出口相连接的储水箱，所述冷凝器包括冷凝器主体以及设置于冷凝器主体内的冷凝盘管，所述蒸发锅上部设置有进水口，下部设置有出水口，所述冷凝盘管内设置有与冷凝盘管同心的热交换管，所述热交换管的上端伸出冷凝盘管的管壁连接水源，下端伸出冷凝盘管的管壁连接一保温水箱，所述保温水箱通过管道与蒸发锅的进水口相连接。

本实用新型适用于蒸馏水的制取使用。

申请人：丽江云岭生物科技开发有限公司
地址：674299 云南省丽江市永胜县永北镇工业园区
国籍：CN
代理机构：云南派特律师事务所
代理人：张玺
更多信息请下载全文后查看。

[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 2520328Y [45]授权公告日2002年11月13日[21]ZL 专利号01275197.9[21]申请号01275197.9[22]申请日2001.12.21[30]优先权[32]2000.12.21 [33]DE [31]20021606.6[73]专利权人伟嘉电业有限公司地址中国香港[72]设计人克劳斯·哈夫曼 [74]专利代理机构北京三友知识产权代理有限公司代理人崔晓光[51]Int.CI 7C02F 1/04权利要求书 2 页 说明书 5 页 附图 1 页[54]实用新型名称电加热蒸馏器[57]摘要电加热蒸馏器,其具有一个工业用水容器和一个配置在该工业用水容器上的加热装置,其包括一个加热电路2,该电路带有当超过一预定温度时断开的恒温器7,所述蒸馏器还具有一个冷凝单元,其特征在于:为冷凝单元配置一个电流识别开关电路4,以监视加热电路2中的电流,该电流识别开关电路包括一个用于切断通风电路3中的电流的开关件5、17,通过该开关件,当电流识别开关电路4识别出加热电路2中没有电流时,通风电路3中的电流被切断。

因此,使得通风电路中的电流的断开几乎与工业用水容器与冷凝器单元的分开同时发生。

01275197.9权 利 要 求 书第1/2页 1.电加热蒸馏器，其具有一个工业用水容器和一个配置在该工业用水容器上的加热装置，该加热装置用于加热工业用水容器中的工业用水，其包括一个加热电路(2)，该电路带有一加热件(6)和一个与加热件(6)串联的、当超过一预定温度时断开的恒温器(7)，所述蒸馏器还具有一个冷凝单元，其包括一个冷凝器和一个设置在一个通风电路(3)上的用于冷却该冷凝器的电风扇(9)，所述工业用水容器的加热装置与冷凝单元可分开，为此，通过一个插接式联接器(8)对加热装置进行电联接，其特征在于：为冷凝单元配置一个电流识别开关电路(4)，以监视加热电路(2)中的电流，该电流识别开关电路包括一个用于切断通风电路(3)中的电流的开关件(5、17)，通过该开关件，当电流识别开关电路(4)识别出加热电路(2)中没有电流时，通风电路(3)中的电流被切断。
