上海博迅YN-ZD系列不锈钢电热蒸馏水器说明书

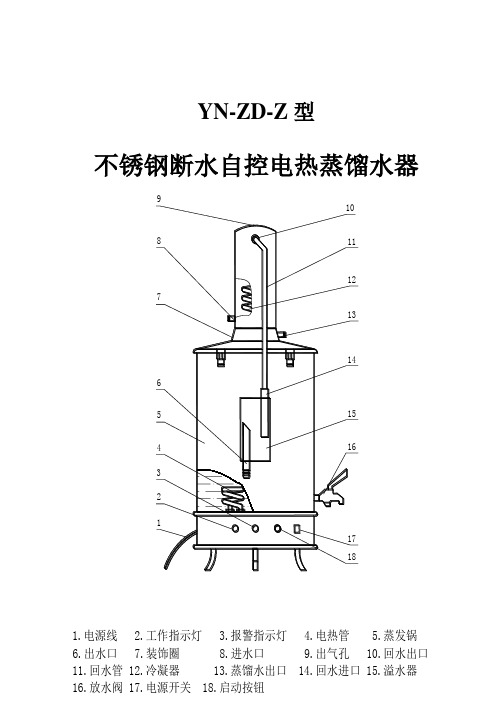

YN-ZD-Z型不锈钢断水自控电热蒸馏水器1.电源线2.工作指示灯3.报警指示灯4.电热管5.蒸发锅6.出水口7.装饰圈8.进水口9.出气孔 10.回水出口一、适用范围本产品使用自来水，以电加热方式产生蒸汽冷凝制取蒸馏水，供医疗卫生、科研及电镀行业等单位实验室使用。

二、主要参数三、结构特点本仪器主要由冷凝器、蒸发锅、电热管和控制部分组成。

主体材料均采用不锈钢薄板与不锈钢无缝管制成，外形美观。

电加热部分采用浸入式电热管，热效率高。

1．冷凝器部分：加热后的水蒸气通过此装置，冷热交换方式可以制取蒸馏水，亦可拆卸。

2．蒸发锅部分：锅内水源超过溢水器出水口，即自动从溢水器上的出水管溢出。

蒸发锅采用拆卸式，便于洗刷锅内水垢。

蒸发锅底部有放水阀，便于随时放水或更换存水。

3．电热管部分：本部分采用浸入式电热管，它安装于蒸发锅底部加热自来水从而得到蒸汽。

4. 控制部分：电热管加热与否，是由电器控制部分实现的。

电器控制部分由大功率继电器、温度热敏开关等组成的。

四、安装要求用户开箱后，应先仔细阅读产品使用说明书，并按图示安装，本产品需固定安装使用，同时注意以下要求：1．电源：用户根据产品铭牌所示参数，按接线图要求连接电源，电源电路应有可靠接地线，并必须安装熔断器(5升、10升容量25A；10升容量15A)，保证使用安全。

接线插头与插座应由用户根据电流配置或直接接于空气开关上。

其中10升、20升产品电源线上带有标记的一根接线必须连接准确，否则将烧毁继电器。

保护接地应另行配线加以连接，确保安全使用。

2．水源：本产品进水用φ10软管与蒸馏水器快卸接头连接。

如用户供水管为1/2龙头时，可在进水软管另一端用生料带缠绕几圈插入1/2龙头内孔即可。

蒸馏水出口请用白色胶管连接，将所产蒸馏水引入容器内（详见结构示意图）。

五、使用方法1. 为查阅随机文件标记。

2.在电源与水源均已安装就序后即可使用。

3.先将放水阀关闭，开启水源阀，使自来水从进水接头经冷凝器，再从回水管注入蒸发锅内，直至水升到溢水器中间处，即关闭水源。

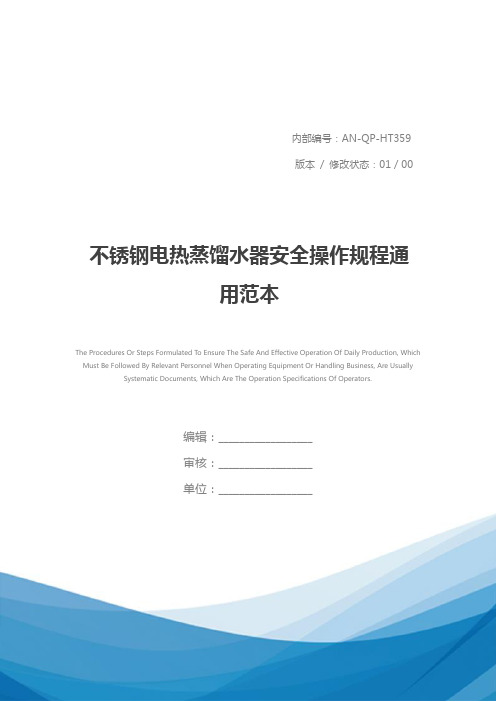

内部编号：AN-QP-HT359版本/ 修改状态：01 / 00 The Procedures Or Steps Formulated T o Ensure The Safe And Effective Operation Of Daily Production, WhichMust Be Followed By Relevant Personnel When Operating Equipment Or Handling Business, Are Usually Systematic Documents, Which Are The Operation Specifications Of Operators.编辑：__________________审核：__________________单位：__________________不锈钢电热蒸馏水器安全操作规程通用范本不锈钢电热蒸馏水器安全操作规程通用范本使用指引：本操作规程文件可用于保证本部门的日常生产、工作能够安全、稳定、有效运转而制定的，相关人员在操作设备或办理业务时必须遵循的程序或步骤，通常为系统性的文件，是操作人员的操作规范。

资料下载后可以进行自定义修改，可按照所需进行删减和使用。

1 蒸馏水器必须由专人操作，运行中操作人员应时时观察其运行状态，及时处理运行过程可能出现的问题；2 设备使用前必须检查电源电缆线是否正常，接地线是否牢靠；设备使用前按照设备使用说明书要求接装水管，接装的管子与设备和原水阀的连接必须牢靠，防止运行中崩脱，导水管不宜过长，以插入积水桶口不脱落为好，不得接触制水液面；3 将放水阀关闭，打开进水阀，冷却水通过进水小阀到冷凝管，又通过回水管口流出，流到积水杯，再从积水杯下的管子注入蒸发桶内，调整合适水流量，确保蒸馏水器正常运行；4 待水位窗看到桶内的水后接通电源开始加热，检查电源指示灯是否正常，工作中不能形成断水；5 设备工作时表面温度很高，严禁皮肤接触，避免高温烫伤；当桶内水沸腾时，操作人员要观察积水杯内的状况，微量调整冷却水流量，回水管流出的水温度控制在55~65℃为宜，防止出现“反水现象”，控制蒸馏水正常运行；6 严禁待蒸发桶内水沸腾后才开始开通冷凝水，否则会在冷凝管内形成水垢，一旦积垢影响水流并清除非常困难；7 设备连续运行6小时必须让设备停机休息1小时，制水结束后，切断电源，放尽蒸发桶内残留水；8 定期清理蒸发桶水垢，清除水垢在洗刷时不得用力过猛，以免损坏零部件产生故障；9若使用酸液中和水垢后，要用清水将桶内清洗干净，否则会影响今后水质。

电热蒸馏水器使用说明1.准备工作：(1)确保电热蒸馏水器处于水平稳定的位置，并接入稳定可靠的电源。

(2)检查蒸馏水器的设备以及附件是否齐全完好，如发现破损或缺失，请及时更换或修复。

2.操作步骤：(1)打开电热蒸馏水器的水箱盖，将清水注入水箱中，水的高度不宜超过最高水位线，以免溢出或影响正常使用。

(2)加入一些清洁剂，可以有效去除水中杂质，提高水质的纯净度。

(3)关闭水箱盖，确保水箱密封良好，以免热汽泄漏。

(4)将电热蒸馏水器的电源插头插入电源插座，然后按下开关启动设备。

(5)蒸馏水器在开始加热时，会有一些水汽冒出，这是正常现象。

(6)在蒸馏水器停止加热时，表示纯净水已经制备完成。

此时，可以关闭电源并断开电源插头，等待设备降温。

(7)打开蒸馏水器的放水盖，将纯净水倒出或用水壶接收。

3.注意事项：(1)使用纯净水时，必须使用蒸馏器加热后的水，以保证水的纯净度。

(2)不得在未加水的情况下启动电热蒸馏水器，以免烧毁加热元件。

(3)当水箱中的水减少到最低水位线以下时，应及时加水，以防止加热元件温度过高而受损。

(4)请勿使用敏感腐蚀性的药物、化学物质或物质来处理电热蒸馏水器，以免影响设备的正常使用寿命。

(5)定期清洁设备中的积水，以防止污垢或杂质对设备造成损害。

(6)不得超出电热蒸馏水器的额定容量使用，以免设备过载而造成损坏。

4.清洁与维护：(1)使用一段时间后，需要对电热蒸馏水器进行清洁，以保持设备的正常使用。

(2)可以使用清洁剂和软布对设备的外部进行清洁，确保设备干燥清洁。

(3)定期检查蒸馏水器的加热元件是否损坏，如有问题，请及时更换。

(4)定期清洁设备的水箱和各个连接部位，避免积水或杂质对设备的影响。

(5)保持设备通风干燥，存放时需放置在干燥的环境中，避免潮湿。

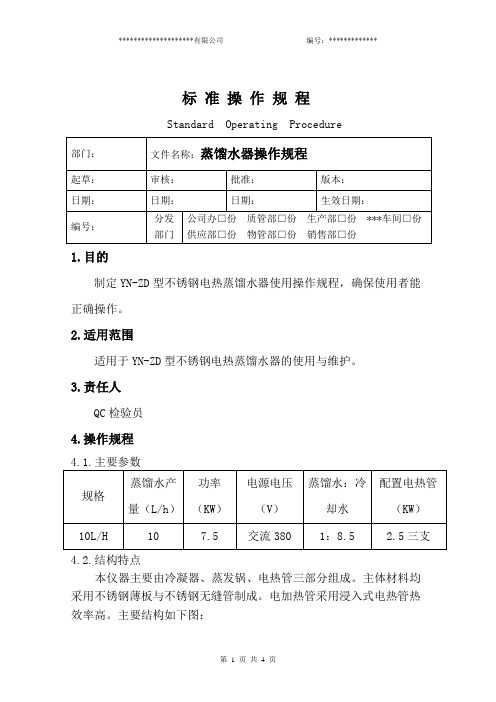

标 准 操 作 规 程Standard Operating Procedure1.目的制定YN-ZD 型不锈钢电热蒸馏水器使用操作规程，确保使用者能正确操作。

2.适用范围适用于YN-ZD 型不锈钢电热蒸馏水器的使用与维护。

3.责任人QC 检验员4.操作规程4.1.主要参数4.2.结构特点本仪器主要由冷凝器、蒸发锅、电热管三部分组成。

主体材料均采用不锈钢薄板与不锈钢无缝管制成。

电加热管采用浸入式电热管热效率高。

主要结构如下图：4.3.安装要求开箱后，先阅读使用说明，并按图１；图２所示安装，本仪器需固定安装使用，同时注意以下要求：4.3.1.产品安全分类：Ｉ类，连续运行的普通型设备，使用时应保证保护接地良好。

4.3.2.电源：根据产品铭牌所示参数，按接线图接线，电源插座应有可靠接地，并应配有熔断器，保证使用安全，见（图2）。

10升/时 20升/时5升/时25A(5升/时)图2 接线图1.电源线2.指示灯3.电热管4.出水口5.蒸发锅6.回水进口7.装饰圈8.进水接头9.冷凝器 10.出气孔11.回水出口 12.回水管 13.蒸馏水出口 14.溢水器 15.放水阀图1 5L、10L、20L蒸馏水器结构示意图4.3.3.水源：本仪器进水用Φ10软管与蒸馏水器进水快卸接头连接。

如供水管为1/2龙头时，可在进水软管另一端用生料带缠绕几圈插入1/2龙头内孔即可。

蒸馏水出口用白色胶管连接，将所产蒸馏水引入容器内（详见结构示意图）。

4.4.使用事项4.4.1.!为查阅随机文件标记。

4.4.2.在电源与水源均已安装就序后即可进行下面操作。

4.4.2.1.先将放水阀关闭，开启水源阀，使自来水从进水接头经冷凝器，再从回水管注入蒸发锅内，直至水位上升到溢水器高低水位指示中间处，即关闭水源。

4.4.2.2.接通电源加热，当蒸发锅内水沸腾产生蒸汽，同时冷凝器上部出气小孔有少量蒸汽喷出时，重新打开进水阀，配合观察溢水器水位，调节水源开关流量至高低水位指示中间位置为止。

文件制修订记录一、产品简介本系列不锈钢断水自控电热蒸馏水器是新一代升级换代产品，其以自来水为源水，电加热方式产生水蒸汽，冷凝制取蒸馏水。

具有断水自控、即时声光报警功能。

产品设计结构合理，操作简单，使用方便，安全可靠，出水量大，水质稳定，经久耐用。

本系列产品制取的蒸馏水水质符合国家标准，是医疗卫生、制药、电镀、食品、化工及科研实验室等各部门提取优质蒸馏水的理想选择。

二、性能及结构特点整机选用优质不锈钢薄板制作，外形美观、大方；盘管式冷凝结构，冷却效果好，出水量大；冷却用水回流蒸发桶内，节约水资源；放水阀可以排放桶内浓缩水，改善结垢条件；缺水自动切断加热电源，待回流水补充到工作水位后继续加热；浸入式加热管热效率高，使用寿命长。

本产品主要由蒸发锅、冷凝器、电热管及电气装置四部分组成。

●蒸发锅部分本部件均采用优质不锈钢薄板，利用滚压、延伸、焊接等先进的工艺手段精心制作而成，锅身和锅盖间加有密封胶圈，提高密封性能。

锅盖内设有挡水帽，能有效防止蒸汽挟带水滴而影响蒸馏水水质。

锅内水量超过限制水位时即自动从溢水管溢出。

锅体采用拆卸式，便于洗刷锅内水垢。

锅右侧装有放水阀，便于随时放水或更换存水。

●冷凝器部分本部件外部为优质不锈钢薄板，内部以优质不锈钢无缝钢管盘制而成，热交换效率高，出水量大。

蒸发出的水蒸气通过此装置，依据热交换学原理制成蒸馏水。

亦可拆卸，清洗方便。

●电热管部分本部件是由安装在蒸发锅内底部的几支侵入式电热管组成，电热管完全浸入水中，与水直接接触，因此电热管所发出的热能可以全部被利用。

加热的时间根据电热管的功率而定。

电热管加热与否，由电气控制装置实现。

●电气控制装置本装置主要由大功率接触器、小功率继电器、液位传感器等组成。

液位传感器通过浮漂，根据蒸发锅内水位的高低来控制小功率继电器，进一步控制大功率接触器的通断，从而适时的改变加热元件的工作状态。

本装置结构简单、触发灵敏，动作可靠。

一旦蒸发锅内缺水，装置能自动切断加热电源，停止加热，同时发出声、光警报，以免加热管烧坏，提高产品的使用寿命。

不锈钢电热蒸馏水器安全操作规程范文一、目的和适用范围本操作规程的目的是规范不锈钢电热蒸馏水器的使用和操作，确保安全、高效地进行蒸馏水的制备。

适用于所有使用不锈钢电热蒸馏水器的操作人员。

二、安全操作规程1. 准备工作1.1 检查设备：每次使用不锈钢电热蒸馏水器前，必须仔细检查设备的工作状态和外观，确保设备无明显破损或异常。

如有损坏或异常，应立即停止使用，并通知维修人员进行维修或更换。

1.2 清洁设备：使用前，应将不锈钢电热蒸馏水器内外表面进行清洁，确保设备卫生。

1.3 准备试剂：根据实际需要，准备好所需的试剂，并按照实验要求准确称量。

2. 操作步骤2.1 开机操作：将不锈钢电热蒸馏水器连接好电源，并按照设备说明书的操作要求，按顺序打开电源开关、电热开关和水进口开关，待设备预热到设定温度后方可进入下一步操作。

2.2 加入试剂：根据实验要求，在设备规定的位置谨慎加入试剂，不得超过设备容量限制，并注意防止试剂溅入设备外部，以免污染设备或引起触电等意外。

2.3 控制温度：在实验过程中，根据需要调整不锈钢电热蒸馏水器的温度，以保证试剂的蒸馏效果。

2.4 监测水位：定期检查不锈钢电热蒸馏水器的水位，确保水位处于正常范围内。

如发现水位过低或过高，应及时补充或排放水分。

2.5 停机操作：实验结束后，应先关闭电热开关和水进口开关，待设备冷却后，再关闭电源开关，并将设备外部清理干净。

3. 安全注意事项3.1 确保设备稳固：在操作过程中，要确保不锈钢电热蒸馏水器处于稳固的工作状态，避免设备晃动或跌落导致安全事故。

3.2 防止烫伤：不锈钢电热蒸馏水器加热后会产生高温蒸汽，操作人员应戴好防热手套，并注意避免接触热源部分，以免烫伤。

3.3 防止漏电：操作人员在接触不锈钢电热蒸馏水器时，应确保双脚干燥，避免因湿气导致漏电引发触电事故。

3.4 防止溢出：加入试剂时，要严格控制量，避免试剂溢出或溅到设备外部。

如发生试剂溢出，应立即清理干净，以防止腐蚀和污染。

不锈钢电热蒸馏水器操作规程一、操作方法1、先将放水阀关闭。

2、开启水源阀，使自来水从进水掌握阀进入冷凝器再从回水管流入漏斗，后注入蒸发锅。

直至水位升到玻璃水位窗中心处，待水位放水管流出且其水位停止上升时，可临时将水源阀关闭。

3、接通电源，等到锅内的水已沸腾，再开启水源阀，但应留意水流不宜过大过小，应从小到大渐渐开启水源阀门，调即至蒸馏水出水量最大，加水杯有小量溢出为宜，蒸馏水的温度为40℃左右。

4、蒸馏水出水皮管不宜过长，并切勿插入蒸馏水容器之中，皮管使用前应洗刷干净并用蒸馏水重洗，且保持畅通以防止窒塞蒸汽而造成漏水溢水。

5、冷凝器外壁有烫手感，为正常，否则将无蒸馏水流出。

二、维护保养1、刚购进蒸水器，应先进行清洗，并经过八小时以上的通电蒸发，使其内部清洁。

而后再正常使用，以保证水质符合要求。

每天使用前应洗刷内部一次，且将存水排尽，更换新奇水以免产生垢降低水质，影响使用效果。

2、使用时切勿断水，一旦断水，发出的热量不能被水汲取，将使紫铜管护套裂开烧毁，因此必需浸没在水中使用。

3、电气部分应定期检查，并有牢靠接地。

4、自行更换电热管时，接头处热圈必需垫衬完好，保证不漏水，否则会造成电热管的头部因附着水滴而在通电时将绝缘击穿。

各线接头连接处要螺帽旋紧，以免通电后产生火花，烧坏电热管头部。

篇2：电热蒸馏水器安全操作规程1．使用前需洗刷内部一次，将存水更换为新奇水，以免积贮水垢。

洗刷时应留意不要擦伤表面镀层。

2．检查电源及线路是否良好，水路是否畅通。

3．每当使用时，必需先加水至水位线，然后通电。

在使用过程中，应留意调整水的流量。

停水时应马上切断电源。

4．蒸馏水皮管不宜过长，并且，切勿插入蒸馏水中，以保证蒸馏水畅通。

5．使用完毕后，必需先切断电源，稍停再关闭水源。

篇3：全自动电开水器安全操作规程第一条专心执行《一般安全守则》。

第二条通电使用前要检查接地线，保证其牢固有效，观看水位，严禁缺水干烧。

第三条使用过程中，要定期清除进水阀、电热管、内胆上的水垢，保持开水器正常工作。

不锈钢电热蒸馏水器安全操作规程不锈钢电热蒸馏水器是一种专业的设备，用于制取纯净水或蒸馏水。

由于其工作原理和高温操作，需要严格遵守安全操作规程，以确保设备的正常运行和操作人员的安全。

以下是关于不锈钢电热蒸馏水器的安全操作规程。

1. 设备安装与接地- 在安装设备时，应确保设备平稳、牢固地安装在平坦的地面上。

- 电源线应与设备连接牢固，并确保接地良好。

- 安装设备时，应避免与其他设备或物品相互干扰，保持足够的工作空间。

2. 电源操作及维护- 在操作设备前，应先检查电源线和插头是否损坏，确保正常使用。

- 使用设备时，应按照设备的额定电压和频率操作，不得随意更改或超过设备规定的电压范围。

- 在设备运行时，应避免液体或其他杂物进入电源插座或电源线，防止发生电气故障和火灾。

- 定期检查设备的电源线和插座，确保没有老化、损坏、短路等问题。

3. 操作安全- 在操作设备前，请仔细阅读设备的操作手册，并按照操作步骤进行操作。

- 在启动设备前，应确保设备内无杂质和污物，以免影响蒸馏水的质量和设备的正常运行。

- 使用设备时，应戴好防护手套和其他个人防护装备，避免对皮肤和眼睛造成伤害。

- 在设备运行时，不得随意触摸设备的加热部分，防止烫伤事故的发生。

- 使用设备时，应注意观察设备的运行状态，如有异常情况应立即停机，并寻求专业人员的帮助。

4. 维护保养- 在设备停止使用后，应按照操作手册的要求对设备进行清洁和维护。

- 清洁设备时，应先切断电源，并使用专门的清洁剂和工具进行清洁，切勿使用腐蚀性或易燃性物质。

- 定期检查设备的密封件、连接部分和电气系统，确保设备的完好无损。

- 如设备出现故障或异常情况，应立即停机，并联系专业维修人员进行维修。

以上是关于不锈钢电热蒸馏水器的安全操作规程。

使用不锈钢电热蒸馏水器时，应严格遵守以上操作规程，并保持设备的清洁和维护，从而确保设备的正常运行和操作人员的安全。

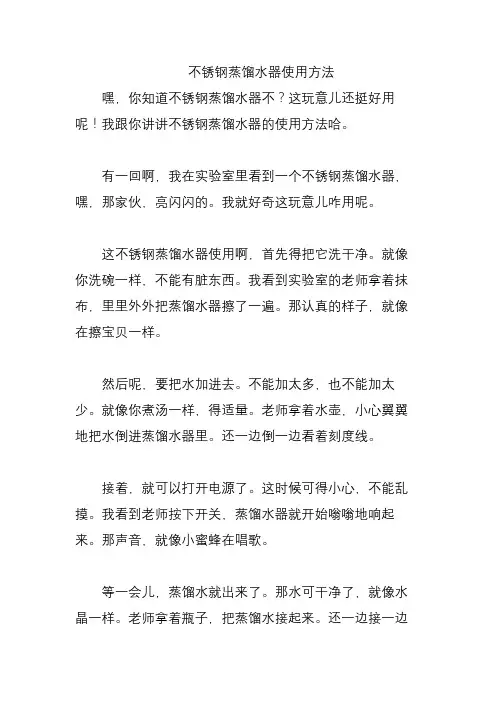

不锈钢蒸馏水器使用方法
嘿，你知道不锈钢蒸馏水器不？这玩意儿还挺好用呢！我跟你讲讲不锈钢蒸馏水器的使用方法哈。

有一回啊，我在实验室里看到一个不锈钢蒸馏水器，嘿，那家伙，亮闪闪的。

我就好奇这玩意儿咋用呢。

这不锈钢蒸馏水器使用啊，首先得把它洗干净。

就像你洗碗一样，不能有脏东西。

我看到实验室的老师拿着抹布，里里外外把蒸馏水器擦了一遍。

那认真的样子，就像在擦宝贝一样。

然后呢，要把水加进去。

不能加太多，也不能加太少。

就像你煮汤一样，得适量。

老师拿着水壶，小心翼翼地把水倒进蒸馏水器里。

还一边倒一边看着刻度线。

接着，就可以打开电源了。

这时候可得小心，不能乱摸。

我看到老师按下开关，蒸馏水器就开始嗡嗡地响起来。

那声音，就像小蜜蜂在唱歌。

等一会儿，蒸馏水就出来了。

那水可干净了，就像水晶一样。

老师拿着瓶子，把蒸馏水接起来。

还一边接一边
说：“这蒸馏水可好了，可以用来做实验。

”
从那以后，我就知道了不锈钢蒸馏水器的使用方法。

嘿，以后要是再用这玩意儿，我就不会手忙脚乱啦。

希望大家也能正确使用不锈钢蒸馏水器，让它发挥出最大的作用。

不锈钢电热蒸馏水器怎么安装并操作使用一、不锈钢电热蒸馏水器简介不锈钢电热蒸馏水器是一种用于制取纯洁水的设备，它通过蒸馏的方式将水中的杂质、离子、细菌等去除，得到所需的高纯度水。

该设备重要由蒸馏器、加热器、冷凝器和收集瓶等构成，其中蒸馏器和冷凝器均为不锈钢制品，具有防腐蚀、易清洗等优良性质。

二、不锈钢电热蒸馏水器安装1、选择好安装位置，要求设备与电源接口相对应，离开水、电、油烟等污染源，通风良好，便利排放废水。

2、安装好不锈钢蒸馏设备架子，将蒸馏器、加热器、冷凝器等各个部件依照使用说明书上的步骤进行安装。

3、检查各个部件的紧固程度是否正确，切勿显现松动；将设备接入电源，调整好温度和时间等设置，方可启动使用。

三、不锈钢电热蒸馏水器操作和使用1、操作步骤（1）准备工作：依据需要加水至蒸馏器中，关闭进水阀门，检查后再接通电源，开启加热器，预热。

（2）热蒸气进入冷凝器：缓慢打开冷凝器出水口，使冷却水进入冷凝器，与蒸汽作用，热蒸气经冷却后变成液态水滴，落入收集瓶内。

（3）提取纯洁水：等到收集瓶基本上填满后，先将出水口开启，将废水排出；然后将收集瓶取下，将所提取的纯洁水进行储存或用于试验等需要。

2、使用注意事项（1）定期清洗不锈钢蒸馏设备，保持设备内部的清洁程度，以免污染纯洁水。

（2）依据需要正确选择不同的蒸馏器型号，以确保蒸馏效果和纯洁度。

（3）严格依照设备使用说明书进行安装、操作，禁止任意拆卸或自行调整设备。

（4）设备使用过程中要始终保持察看，适时发觉问题时应适时停机检查，以保证设备的长期稳定运行。

（5）保养设备，避开摆放在潮湿、腐蚀性等环境中，以免影响设备的使用寿命。

四、总结不锈钢电热蒸馏水器作为一种常见的制取纯洁水的设备，广泛应用于试验室、工业生产和医疗卫生等领域。

正确安装和操作使用不仅能够保证设备的高效、稳定运行，还能够保障提取出的纯洁水的品质，为工作和试验供给更加牢靠的保障。

因此，希望用户在选购和使用不锈钢电热蒸馏水器时，切记要严格依照生产厂家供给的使用说明进行操作和维护。
