常压热水锅炉房的设计

锅炉房设计完稿范文锅炉房是一个重要的能源供应单位，为企事业单位提供热水和热能。

在锅炉房设计中，需要考虑安全、节能、环保等因素，确保运行稳定、高效。

一、布局设计1.锅炉房应位于建筑物边界远离重要建筑的位置，尽量将烟道排放口远离人口密集地区，以减少对周边环境的污染。

2.锅炉房的布局应符合规范要求，包括锅炉、烟囱、水处理设备、燃料储存等设备的合理安排，并设置适当的通风和疏散通道。

3.锅炉房应设有合适的维修室，以便进行日常维护和紧急修理。

4.锅炉房通风排烟系统应考虑烟囱高度和烟道截面的大小，以确保烟气排放顺畅。

二、设备选择1.锅炉的选择应根据热负荷和燃料类型进行，可以选择高效节能的燃气、燃油或电锅炉，同时考虑锅炉的使用寿命和维修保养便捷性。

2.燃料储存设备应根据锅炉的燃料消耗量和储存需求进行选择，例如燃油罐、天然气罐等。

3.锅炉配套设备包括给水设备、循环水设备、水处理设备等，应根据锅炉类型和工艺需求进行选择，以保证锅炉的正常运行。

4.控制系统应选择可靠的自动化控制设备，包括水位控制装置、燃烧控制系统等，以实现锅炉的安全、高效运行。

三、安全防护1.锅炉房应设置防火墙和防火门，确保火灾不蔓延到其他区域。

2.锅炉房应具备防火、防爆设备，包括自动消防系统、气体泄漏报警装置、通风设备等，以应对突发事故。

3.锅炉房应设置可靠的疏散通道和紧急照明设备，保障人员的安全疏散。

四、节能环保1.锅炉的热效率应达到国家节能标准，选择高效节能的锅炉设备，通过技术改造提高锅炉的热效率。

2.锅炉房应设置废气、废水处理设备，减少对环境的污染。

3.锅炉房应合理规划水、电、气的供应管线，对供应管线进行绝热处理，减少能源的损耗。

以上就是锅炉房设计完稿的范文，锅炉房设计是一个综合性的工程，除了上述考虑因素外，还需要根据实际情况进行细致的设计和施工。

希望以上内容能对您的锅炉房设计工作有所帮助。

特种设备中锅炉的定义是：利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，并承载一定压力的密闭设备，其范围规定为容积大于或者等于30L的承压蒸汽锅炉；出口水压大于或者等于0.1MPa(表压)，且额定功率大于或者等于0.1MW的承压热水锅炉及有机热载体锅炉。

常压热水锅炉高层采暖系统安装示意图常压热水锅炉安装1前言由于常压热水锅炉开口与大气相通，锅炉在运行或停止运行时，水位线处的压力始终与大气压力相同，从根本上消除了爆炸的可能性，而且还具有造价低廉、制造简单、运行管理方便、经济适用等诸多优点，因此在我国特别是北方地区使用的越来越广泛。

常压热水锅炉与承压热水锅炉在安装使用方法上有相似之处，但又有本质区别，如安装使用不当，就会带来不必要的危害，危及系统正常运行，甚至导致锅炉的损坏或爆炸。

以下我就谈谈机械循环式常压热水锅炉在安装运行中应注意的几个问题，以供大家参考。

常压锅炉系统安装图2常压热水锅炉的锅炉房系统设置2.1机械循环式供热系统的设置常压热水锅炉供热系统内设备和管道的连接方式与承压锅炉系统相比，有许多不同之处。

其中显著的区别是：常压锅炉的热水循环泵设在锅炉的出水侧，即常压锅炉出水口与循环泵入口相连，循环热水是从锅炉中抽出来的，用热水泵加压后，经管网送往热用户，在循环热水返回锅炉房时，应先经过除污器、阻力调节阀和启闭阀，然后回流至常压热水锅炉。

其中除污器与承压系统相同，而后两种阀门为常压锅炉机械循环式供热系统所特有。

其中阻力调节阀可采用截止阀、闸阀等，它可以使循环管路内有压的水在返回常压状态下的锅炉时，将回水减压，同时，对运行系统中工况的不断变化具有调节功能。

启闭阀的功能是在循环泵突然停止运行时，及时切断管路，防止可能造成的循环管路被倒空等一系列事故。

在实际应用中，供热系统通常有锅水直接循环式和二次水换热式两种供热形式。

在我国通常采用锅水直接循环方式。

它又可分为上供下回式（双点定压）和下供上回式（单点定压）两种供热系统。

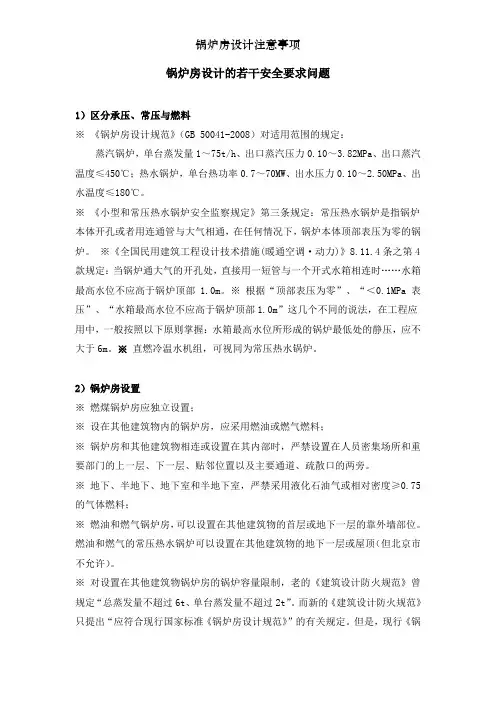

锅炉房设计的若干安全要求问题1）区分承压、常压与燃料※《锅炉房设计规范》（GB 50041-2008）对适用范围的规定：蒸汽锅炉，单台蒸发量1～75t/h、出口蒸汽压力0.10～3.82MPa、出口蒸汽温度≤450℃；热水锅炉，单台热功率0.7～70MW、出水压力0.10～2.50MPa、出水温度≤180℃。

※《小型和常压热水锅炉安全监察规定》第三条规定：常压热水锅炉是指锅炉本体开孔或者用连通管与大气相通，在任何情况下，锅炉本体顶部表压为零的锅炉。

※《全国民用建筑工程设计技术措施(暖通空调·动力)》8.11.4条之第4款规定：当锅炉通大气的开孔处，直接用一短管与一个开式水箱相连时……水箱最高水位不应高于锅炉顶部 1.0m。

※根据“顶部表压为零”、“＜0.1MPa表压”、“水箱最高水位不应高于锅炉顶部1.0m”这几个不同的说法，在工程应用中，一般按照以下原则掌握：水箱最高水位所形成的锅炉最低处的静压，应不大于6m。

※直燃冷温水机组，可视同为常压热水锅炉。

2）锅炉房设置※燃煤锅炉房应独立设置；※设在其他建筑物内的锅炉房，应采用燃油或燃气燃料；※锅炉房和其他建筑物相连或设置在其内部时，严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁。

※地下、半地下、地下室和半地下室，严禁采用液化石油气或相对密度≥0.75的气体燃料；※燃油和燃气锅炉房，可以设置在其他建筑物的首层或地下一层的靠外墙部位。

燃油和燃气的常压热水锅炉可以设置在其他建筑物的地下一层或屋顶（但北京市不允许）。

※对设置在其他建筑物锅炉房的锅炉容量限制，老的《建筑设计防火规范》曾规定“总蒸发量不超过6t、单台蒸发量不超过2t”。

而新的《建筑设计防火规范》只提出“应符合现行国家标准《锅炉房设计规范》”的有关规定。

但是，现行《锅炉房设计规范》（GB 50041-2008）对此并无规定。

可以理解为“总蒸发量不超过6t、单台蒸发量不超过2t”的有关规定已不复存在。

750075001740066003600102002400510030013001400400110018003001200110034003000250017002300100015001000120030030060045025005007500750017400120023001600120080080080012001000150014001500900260023001400120014002000650900240024002001400500660014001600250016003500380075007500240017400330033006600500R800100036005007005007005005005005006505005001500R80025012005001000R50010003006101000400R5003505003003003001200250100019003003003001200500500500300300300750075001500045003300500350400∅30010001610120023001600100014002007500750080080080012001200膨胀水箱(V=1m3)烟囱烟囱900M5TTTPH截止阀闸阀止回阀电动旁通阀自力式温控阀压力表温度计温度传感器MASTER DES.设计负责专业负责SPE.MANAGER设 计DESIGNED审 核EXAMINED校 核CHECKED工程名称PROJECT子项名称SUBSECTIONDRAWING TITLE图纸名称图纸编号DRAWING NO.审 定APPROVED工程编号PROJ. NO.图纸比例SCALE出图日期DATE版 本EDITION1分 号DIV. NO.天津昱丞高科工程设计有限公司B A212006119Municipal Industry (Gas & Heating Engineering)Certificate:设计证书：市政行业（城镇燃科工程设计有限公司Tianjin Yu Cheng Tech Engineering Design Co.Ltd常压热水锅炉房一次侧热力工艺流程图（自力式温控阀）5 \H1.1667x承德承钢黑山矿业有限公司自备锅炉房GKTJ-2017-1152017.11001杨建刚侯立朋邹盛兰锅炉房设备布置平面图燃-施-GY-041:100截止阀Y型过滤器锅炉供水管锅炉回水管排污管补水管软化水管溢流水管自来水管1、常压热水锅炉2、循环水泵3、换热器4、全自动软化水系统浮球阀手动调节阀常压热水锅炉房一次侧热力工艺流程图（自力式温控阀）常压热水锅炉房一次侧热力工艺流程图（电动三通温控阀）1、常压热水锅炉2、循环水泵3、换热器4、全自动软化水系统常压热水锅炉房一次侧热力工艺流程图（电动三通温控阀）膨胀水箱(V=1m3)烟囱5截止阀闸阀止回阀电动三通调节阀自力式温控阀压力表温度计温度传感器截止阀Y型过滤器锅炉供水管锅炉回水管排污管补水管软化水管溢流水管自来水管浮球阀手动调节阀烟囱锅炉水泵锅炉水泵锅炉水泵锅炉水泵
