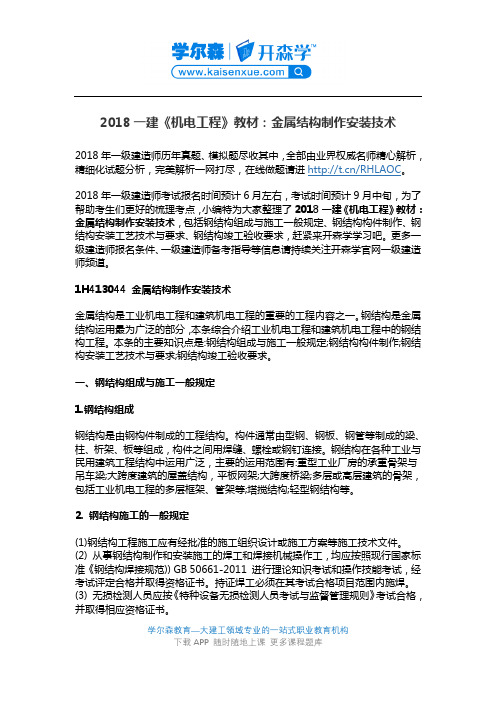

2018一建《机电工程》教材：金属结构制作安装技术
2018一建《机电工程》教材：金属结构制作安装技术2018年一级建造师历年真题、模拟题尽收其中，全部由业界权威名师精心解析，精细化试题分析，完美解析一网打尽，在线做题请进/RHLAOC。
2018年一级建造师考试报名时间预计6月左右，考试时间预计9月中旬，为了帮助考生们更好的梳理考点，小编特为大家整理了2018一建《机电工程》教材：金属结构制作安装技术，包括钢结构组成与施工一般规定、钢结构构件制作、钢结构安装工艺技术与要求、钢结构竣工验收要求，赶紧来开森学学习吧。
更多一级建造师报名条件、一级建造师备考指导等信息请持续关注开森学官网一级建造师频道。
1H413044 金属结构制作安装技术金属结构是工业机电工程和建筑机电工程的重要的工程内容之一。
钢结构是金属结构运用最为广泛的部分，本条综合介绍工业机电工程和建筑机电工程中的钢结构工程。
本条的主要知识点是:钢结构组成与施工一般规定;钢结构构件制作;钢结构安装工艺技术与要求;钢结构竣工验收要求。
一、钢结构组成与施工一般规定1.钢结构组成钢结构是由钢构件制成的工程结构。
构件通常由型钢、钢板、钢管等制成的梁、柱、析架、板等组成，构件之间用焊缝、螺栓或钢钉连接。
钢结构在各种工业与民用建筑工程结构中运用广泛，主要的运用范围有:重型工业厂房的承重骨架与吊车梁;大跨度建筑的屋盖结构，平板网架;大跨度桥梁;多层或高层建筑的骨架，包括工业机电工程的多层框架、管架等;塔搅结构;轻型钢结构等。
2. 钢结构施工的一般规定(1)钢结构工程施工应有经批准的施工组织设计或施工方案等施工技术文件。
(2) 从事钢结构制作和安装施工的焊工和焊接机械操作工，均应按照现行国家标准《钢结构焊接规范)) GB 50661-2011 进行理论知识考试和操作技能考试，经考试评定合格并取得资格证书。
持证焊工必须在其考试合格项目范围内施焊。
(3) 无损检测人员应按《特种设备无损检测人员考试与监督管理规则》考试合格，学尔森教育—大建工领域专业的一站式职业教育机构并取得相应资格证书。
金属结构制作安装工程(3篇)
第1篇一、前言金属结构制作安装工程是现代建筑工程的重要组成部分，广泛应用于工业、民用建筑、桥梁、港口、铁路等领域。
随着我国经济的快速发展，金属结构制作安装工程在建筑行业中的地位日益重要。
本文将简要介绍金属结构制作安装工程的基本概念、工艺流程、质量控制及注意事项。
二、金属结构制作安装工程的基本概念1. 金属结构：指以金属为主要材料，通过焊接、螺栓连接等手段制成的结构体系。
2. 制作：指金属结构从设计、下料、切割、焊接、组装等工序的加工过程。
3. 安装：指将制作完成的金属结构部件按照设计要求，在施工现场进行组装、固定和调整的过程。
三、金属结构制作安装工程的工艺流程1. 设计阶段：根据工程需求，进行结构设计，确定结构形式、尺寸、材料等。
2. 下料：根据设计图纸，对原材料进行切割、下料，确保尺寸精度。
3. 切割：采用切割机、等离子切割机等设备对金属板、型钢等进行切割。
4. 焊接：采用焊接设备对切割好的金属板、型钢等进行焊接，保证焊接质量。
5. 组装：将焊接好的部件按照设计要求进行组装，确保组装精度。
6. 预埋件安装：在基础混凝土中预埋金属构件，如锚筋、预埋板等。
7. 钢结构安装：将组装好的钢结构部件按照设计要求，在施工现场进行组装、固定和调整。
8. 质量检验：对制作安装的金属结构进行质量检验，确保符合设计要求。
9. 防腐处理：对金属结构进行防腐处理，如涂装、喷锌等。
10. 工程验收：对完成安装的金属结构进行验收，确保工程质量和安全。
四、金属结构制作安装工程的质量控制1. 材料质量控制：选用符合设计要求的金属材料，确保材料质量。
2. 制作过程控制：严格控制切割、焊接、组装等工序，确保加工精度。
3. 安装过程控制：严格按照设计要求进行安装，确保结构稳定。
4. 质量检验：对制作安装的金属结构进行定期检验，确保工程质量。
五、金属结构制作安装工程的注意事项1. 设计阶段：充分考虑结构安全、经济、美观等因素，确保设计合理。
金属结构制造及安装概述
钢材：a=1.7～3.7×10-4/m；
木材：a=5.4×10-4/m；
钢砼：a= 18×10-4/m；
Page 5
2、钢材的塑性和韧性好 塑性和韧性是概念上完全不同的两个物理量。 塑性好，会使结构一般情况下不会由于偶然超载而 突然断裂，给人以安全保证； 韧性——承受动力荷载时，材料吸收能量的多少。 韧性好，说明材料具有良好的动力工作性能。
Page 2
了解压力容器，建筑金属结构，船体结构，起重 机械结构，动力机械结构的生产制造工艺与安装方法。 了解常见金属结构的安装方法与工艺。初步具备 制定建筑钢结构的安装方案的能力。
教学参考书及规范:
（1）黄金林.《钢结构的焊接制造与生产》：吉林科学技术出版社，2004.9 （2）张建勋.《现代焊接生产与管理》.机械工业出版社，2006.1 （3）张政.《金属结构制造与安装》.电力出版社，1995.11 （4）王国凡.《钢结构焊接制造》.化学工业出版社，2004.05 （5）华玉洁.《起重机械与吊装》. 化学工业出版社，2006.1
3.钢结构的加工工序
（1）焊接生产的准备
（2）钢结构制造工艺 （3）合格品入库
Page 44
（1）焊接生产的准备 结构的工艺性审查
工艺方案和规程设计
焊接工艺评定
工艺文件和质量保证文件编制
原材料采购 定制与设计制造工装
Page 45
（2）钢结构制造工艺 材料复验入库 备料加工工艺 材料预处理（矫正、除锈、表面防护），放样， 划线，下料、边缘加工、矫正、成型、钻孔等。
装配-焊接工艺
边缘处理、装配（整装整焊、部件装配、总装交 替焊）、焊接等，检验。 焊后热处理 消除应力处理、回火、调质处理、固融处理、稳定
木材：a=5.4×10-4/m；
钢砼：a= 18×10-4/m；
Page 5
2、钢材的塑性和韧性好 塑性和韧性是概念上完全不同的两个物理量。 塑性好，会使结构一般情况下不会由于偶然超载而 突然断裂，给人以安全保证； 韧性——承受动力荷载时，材料吸收能量的多少。 韧性好，说明材料具有良好的动力工作性能。
Page 2
了解压力容器，建筑金属结构，船体结构，起重 机械结构，动力机械结构的生产制造工艺与安装方法。 了解常见金属结构的安装方法与工艺。初步具备 制定建筑钢结构的安装方案的能力。
教学参考书及规范:
（1）黄金林.《钢结构的焊接制造与生产》：吉林科学技术出版社，2004.9 （2）张建勋.《现代焊接生产与管理》.机械工业出版社，2006.1 （3）张政.《金属结构制造与安装》.电力出版社，1995.11 （4）王国凡.《钢结构焊接制造》.化学工业出版社，2004.05 （5）华玉洁.《起重机械与吊装》. 化学工业出版社，2006.1
3.钢结构的加工工序
（1）焊接生产的准备
（2）钢结构制造工艺 （3）合格品入库
Page 44
（1）焊接生产的准备 结构的工艺性审查
工艺方案和规程设计
焊接工艺评定
工艺文件和质量保证文件编制
原材料采购 定制与设计制造工装
Page 45
（2）钢结构制造工艺 材料复验入库 备料加工工艺 材料预处理（矫正、除锈、表面防护），放样， 划线，下料、边缘加工、矫正、成型、钻孔等。
装配-焊接工艺
边缘处理、装配（整装整焊、部件装配、总装交 替焊）、焊接等，检验。 焊后热处理 消除应力处理、回火、调质处理、固融处理、稳定
金属结构制作和安装(缅甸技术正稿)
金属结构制作与安装本工程的金属结构包括闸门（拦污栅）、门槽（栅槽）、压力钢管和启闭机设备，金属结构工程量见下表。
金属结构工程量表本工程闸门、钢管拟在我方现场指挥部营地布置的金属结构加工厂制造。
启闭设备在委托当地有资质的厂家制造，我方派驻监造工程师。
闸门（拦污栅）与门槽（栅槽）均在加工厂内进行整体预组装（包括主支承装置、反向和侧向支承装置、充水阀、吊轴等零部件的组装），在整体预组装过程中，各零部件与结构件均处于自然状态，不允许有任何强制性组装。
制造工艺流程如下图所示：钢管在加工厂内制造成每段4m,焊后经适当加热再放入卷板机内矫圆，矫圆的管内焊接径向钢件支承，防止钢管变形。
成品钢管运到安装现场后,再根据安装需要焊接成合适安装的长度。
其制造工艺流程：钢材复检、入库、存放与发放→钢材矫正→钢材表面处理→划线、切割、坡口加工→卷板→焊接工艺评定→生产性焊接→质量检验→热处理（岔管）→水压试验（岔管）→除锈、涂漆→成品出厂。
门槽（栅槽）用载重汽车运到现场，用卷扬机吊装。
安装工艺流程如下图所示。
闸门（拦污栅）用载重汽车或平板拖车运到安装现场，用已安装好启闭机配合汽车吊吊装。
安装工艺流程如下图所示。
启闭机设备用载重汽车运到现场，用汽车吊吊装。
安装顺序为：安装准备→测量及放样→启闭机部件安装→无负载试验→负载试验。
压力钢管用载重汽车从制造厂及现场堆放场分别运输到安装地点，再通过卷扬机拖放安装就位。
安装顺序为：钢管制造质量验收→钢管运输→安装控制点设置→管段就位、调整→钢管环缝焊接、无损探伤→水压试验→钢管涂装、验收。
金属结构制造、安装按招标文件第七部分第二章的有关规程规范执行。
本项目设项目负责人兼技术主管1人，铆工10人，焊工12人，钳工4人，油漆工2人，起重工4人，司机2人，专职安全员2人，其他6人，共43人。
闸门/拦污栅设备安装工艺流程图（闸门/拦污栅安装工艺流程图）（门槽/栅槽安装工艺流程图）本项目主要的制造安装设备、检测仪器见下表：主要制造安装设备、检测仪器表。
金属结构设备及安装工程
金属结构设备及安装工程本工程金属结构部分主要有：闸门安装；启闭机安装；6.1铸铁闸门的安装引用标准和规程规范1、《钢结构高强度螺栓连接的设计、制造及安装及验收规程》JGJ82-91；2、《水工金属结构防腐蚀规范》SLl05-95；3、《水利水电工程启闭机制造、安装及验收规范》DL/T5019-94；4、《水电水利工程钢闸门制造安装及验收规范》DL/T5018-2004。
5、《水工钢闸门和启闭机安全检测技术规程》DL/T835－2003。
5.2闸门门槽埋件的安装1、埋件安装工艺流程埋件安装工艺流程见图。
平面闸门门槽埋件安装工艺流程图6.3闸门的安装1、平面闸门安装工艺流程平面闸门安装工艺流程见图2-2。
2、安装前准备工作（1）进行图纸审核，制定施工组织设计、焊接工艺、质量保证措施以及安全文明施工条例等技术文件，报监理工程师审批。
（2）清点闸门及其配件的数量，检查闸门构件在运输、存放过程中是否有损伤，检查各构件的安装标记，确保装配准确。
（3）检查门叶的几何尺寸，如有超差应制定措施（经监理人批准）修复后进行安装。
（4）安装用各种工器具齐全，测量工具经相关部门校验并在有效使用期内。
（5）在闸门拼装部位（门槽顶部平台）安装锁定梁，梁顶部支承部位用水平仪测量调平。
平面闸门安装工艺流程图图2-23、运输及吊装吊车运输及吊装。
4、门叶拼装门叶现场拼装采用水平拼装。
门叶吊装到位后，在门叶及吊头上悬挂钢线并采用水平仪等仪器进行整体调整，检查各项控制尺寸合格后，进行临时固定，穿销或进行高强螺栓连接或焊接。
拼装后的闸门各项尺寸偏差要求要符合施工图纸及DL/T5018-93规范的要求。
5、穿销、高强螺栓连接按图纸要求穿销连接。
螺栓联接时先用普通螺栓对称进行固定，然后根据高强螺栓施工工艺要求进行高强螺栓的联接，用扭力板手或电动板手施拧，合格后进行抽查。
扭力板手使用前需进行校验，合格后方准使用，用以施工和检验的扭力板手不应使用同一把板手。
金属结构与机电设备安装

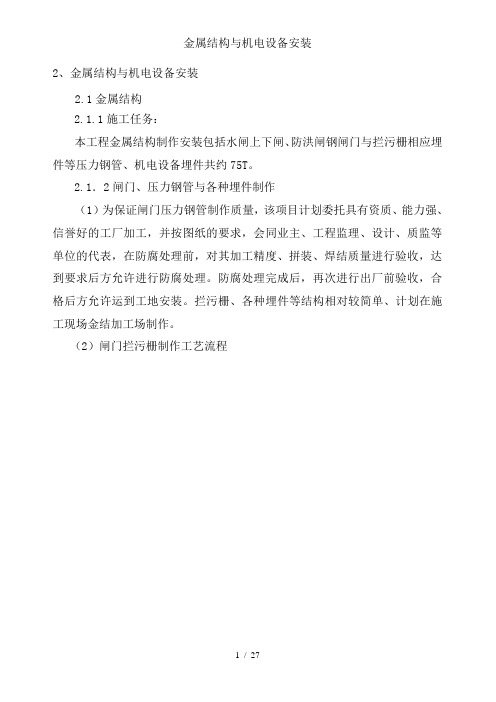

2、金属结构与机电设备安装2.1金属结构2.1.1施工任务：本工程金属结构制作安装包括水闸上下闸、防洪闸钢闸门与拦污栅相应埋件等压力钢管、机电设备埋件共约75T。
2.1．2闸门、压力钢管与各种埋件制作（1）为保证闸门压力钢管制作质量，该项目计划委托具有资质、能力强、信誉好的工厂加工，并按图纸的要求，会同业主、工程监理、设计、质监等单位的代表，在防腐处理前，对其加工精度、拼装、焊结质量进行验收，达到要求后方允许进行防腐处理。
防腐处理完成后，再次进行出厂前验收，合格后方允许运到工地安装。
拦污栅、各种埋件等结构相对较简单、计划在施工现场金结加工场制作。
（2）闸门拦污栅制作工艺流程（3）闸门、压力钢管、拦污栅与各种埋件制作控制要点1）用于金属结构制造所用的材料必须符合设计图纸的要求，机械性能和化学成份必须符合国家现行标准，并具有出厂合格证，如无出厂合格证、或标号不清、或数据不全、或对数据有疑问，应由有相应资质单位进行试验，检测合格并征得设计与工程监理单位同意后方允许使用。
2）焊接材料必须符合设计图纸的要求，当设计图纸无规定时，应使用与母材强度相适应的焊接材料。
所用焊接材料必须具有产品质量合格证，并按规定要求烘焙。
3）止水橡胶的物理机械性能应符合DL/T5018附录J的规定，其含胶量（新胶）不得小于60%，其供货数量应比设计图纸的数量多5%，以备安装损耗使用。
止水橡胶必须采用压模法生产，其尺寸偏差必须符合设计图纸与规范要求。
4）金属材料下料必须考虑焊预留焊接收缩余量和按规范要求用机械切割，焊接坡口必须符合设计与规范要求。
5）钢板的拼接接头应避开构件最大应力截面，并避免十字焊缝，相邻焊缝的间距不应小于300mm。
6）闸门主梁、边梁的腹板、翼板的对接焊缝，闸门吊耳板的对接焊缝，闸门主梁与边梁腹板连接的角焊缝与翼板连接的对接焊缝，必须按一类焊缝的要求焊结；闸门面板的对接焊缝，闸门主梁、边梁的腹板与翼板的组合焊缝与角焊缝，闸门吊耳板与门叶的组合焊缝、角焊缝，主梁、边梁与面板的组合焊缝与角焊缝按二类焊缝要求焊结；其余不属于上述一、二类焊缝的其它焊缝按三类焊缝要求焊结。
金属结构及设备安装作业指导书
金属结构及设备安装作业指导书金属结构及设备安装作业指导书1.1 概况本合同金属结构及设备安装包括闸门门页、门槽埋件、拦污栅及清污机、启闭机，以及与本合同项目有关的基础埋件、各种埋管等附属设施。
安装工作还包括各项设备调试、试运转以及现场试验工作，以及试运转所必需的各种临时设施的安装。
工程量见下表闸门及启闭机安装工程量汇总表序号名称及型式规格单位数量备注一、蔡家港电排站1拦污栅及清污机宽3m，深8.2m 米 3 不锈钢 2进水闸门PGZ2.5×3平面拱形铸铁闸门扇 3 单向止水 3工作闸门P GZ2.5×3平面拱形铸铁闸门扇 3 双向止水 4出水闸门PGZ2.5×3平面拱形铸铁闸门扇 3 单向止水序号名称及型式规格单位数量备注 5启闭机螺杆式，手电两用台9 100KN，3KW，厂家配套6铸铁拍门DN1400 个 3二蔡家港污水提升泵站1拦污栅及清污机宽2.45m，深9.5m 米 2 不锈钢 2进水闸门PGZ2.0×2.0平面拱形铸铁闸门扇 2 单向止水，4米水头3启闭机螺杆式，手电两用台 3 50KN，1.5KW，厂家配套4检修闸门 PZFY-Φ900平面圆形铸铁闸门扇 1单向止水，2米水头 1.2 施工场地布置1.2.1拼装、存放场地规划因为本工程闸门较小，拟在第四工区布置金属结构堆放场，主要用于金属结构预拼装和堆放，金属结构加工厂布置在第三工区，具体位置见《施工总平面布置图》。
闸门及启闭机主要堆放在金属结构堆放场。
露天存放设备分项、分部位按一定次序摆放。
摆放时构件底部用枕木垫平整，避免碰撞，注意保护工作面、水封面、易损部位及涂层等不受损伤，并采取必要的防护措施，防止其受潮锈蚀。
对进厂构件进行必要的检测及部分制作缺陷的校正与处理。
1.3 场地供水系统布置场地用水从本合同供水系统主管上引管，主要供应生产消防用水。
消防系统沿场地布置消防干管，并配置足够的消防设备。
金属结构制作及安装
金属结构制作及安装【摘要】电站建筑物依次设置有拦污栅、进口检修门、进口快速事故门、压力钢管、尾水检修门。
本文将以思林水电站泄洪系统为例来介绍金属结构制作及安装要点。
【关键字】电站金属结构制作安装前言思林水电站泄洪系统建筑物为坝身布置的7个表孔和1个临时导流底孔。
泄洪系统建筑物依次布置有表孔检修门2扇、表孔弧形工作门7扇；临时导流底孔封堵门1扇。
表孔检修闸门由坝顶2×1000kN双向门机操作，表孔弧形工作门由2×4000kN液压启闭机操作，临时导流底孔封堵门由设置在钢排架上的1250kN 固定式启闭机操作。
平面闸门及拦污栅的制作与安装2.1平面闸门制作与安装2.1.1进水口检修闸门制造（1）每条发电洞进口布置一道检修门槽，供快速事故闸门或发电机组检修时挡水。
四道检修门槽共用一扇检修闸门，门体由进水口2×1000kN门机的主钩通过液压自动抓梁静水提放和吊运。
平时将门体放置在检修门槽旁的检修门库中。
（2）进水口检修闸门主要技术参数见下表3-1平板钢闸门主要技术参数表。
（3）检修门体的梁系为实腹式同层布置（9根主梁、4列纵向隔板、两主梁间设1根次横梁、主横梁端部接边柱）。
每扇检修门体分4节制造（其中一节为吊耳结构），工地安装时拼焊成一体。
门体设有自动抓梁定位座。
（4）门槽埋件从400.0m底坎布置到452.0m高程平台，门槽埋件包括主轨、反轨、侧轨、底坎、端坎、门楣等。
2.1.2进水口快速事故闸门制造（1）每条发电洞进口布置1扇快速事故闸门，由5000kN/2500kN液压启闭机操作。
平时将门体悬挂在孔口上方待命，当机组发生事故需要下放闸门时，能在2.5 min内快速关闭。
（2）进水口快速事故闸门主要技术参数见下表3-1平板钢闸门主要技术参数表。
（3）快速事故门体的梁系为实腹式同层布置（10根主梁、4列纵向隔板、两主梁间设1根次横梁、主横梁端部接边柱）。
每扇检修门体分4节制造（其中一节为吊耳结构），工地安装时拼焊成一体。
