《建筑给水排水及采暖工程施工质量验收规范》（GB建筑给水排水及采暖工程施工质量验收规范（GB 50242-2002）是中国国家标准，下面是该标准的详细内容：1. 总则1.1 适用范围1.2 引用标准1.3 术语和定义1.4 施工质量验收的基本要求1.5 施工质量验收的程序2. 术语和定义2.1 建筑给水排水及采暖工程2.2 施工质量验收3. 施工质量验收的基本要求3.1 施工质量验收的目的3.2 施工质量验收的依据3.3 施工质量验收的内容3.4 施工质量验收的方法3.5 施工质量验收的程序4. 施工质量验收的内容4.1 建筑给水工程的施工质量验收4.2 建筑排水工程的施工质量验收4.3 建筑采暖工程的施工质量验收5. 施工质量验收的方法5.1 规范性检查5.2 抽查5.3 检测5.4 试验6. 施工质量验收的程序6.1 施工前验收6.2 施工过程验收6.3 施工后验收7. 施工质量验收的评定7.1 一般要求7.2 评定方法7.3 评定结果的处理8. 验收记录和验收报告的编制9. 相关技术资料的保管10. 附则10.1 施工质量验收的监督检查10.2 施工质量验收的结果处理10.3 施工质量验收的有效期10.4 施工质量验收的复验10.5 施工质量验收的标志该标准详细规定了建筑给水排水及采暖工程施工质量验收的总则、术语和定义、基本要求、内容、方法、程序、评定、记录和报告的编制，以及相关的附则。
它旨在确保建筑给水排水及采暖工程施工质量的符合国家标准和相关要求，保证工程的安全、可靠和合格。

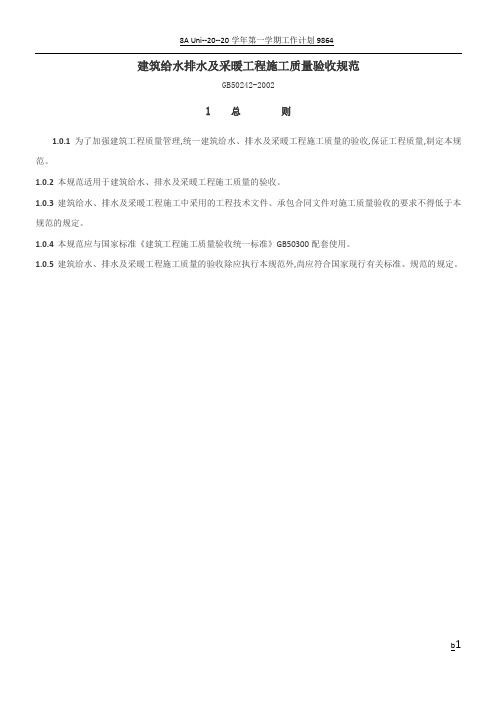

建筑给水排水及采暖工程施工质量验收规范GB50242-2002l 总则1.0.1为了加强建筑工程质量管理,统一建筑给水、排水及采暖工程施工质量的验收,保证工程质量,制定本规范。
1.0.2 本规范适用于建筑给水、排水及采暖工程施工质量的验收。
1.0.3 建筑给水、排水及采暖工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。
1.0.4本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300配套使用。
1.0.5建筑给水、排水及采暖工程施工质量的验收除应执行本规范外,尚应符合国家现行有关标准、规范的规定。
2 术语2.0.1给水系统 water supply system通过管道及辅助设备,按照建筑物和用户的生产、生活和消防的需要,有组织的输送到用水地点的网络。
2.0.2排水系统 drainage system通过管道及辅助设备,把屋面雨水及生活和生产过程所产生的污水、废水及时排放出去的网络。
2.0.3热水供应系统 hot water supply system为满足人们在生活和生产过程中对水温的某些特定要求而由管道及辅助设备组成的输送热水的网络。
2.0.4卫生器具 sanitary fixtures用来满足人们日常生活中各种卫生要求,收集和排放生活及生产中的污水、废水的设备。
2.0.5给水配件 water supply fittings在给水和热水供应系统中,用以调节、分配水量和水压,关断和改变水流方向的各种管件、阀门和水嘴的统称。
2.0.6 建筑中水系统 intermediate water system of building以建筑物的冷却水、沐浴排水、盥洗排水、洗衣排水等为水源,经过物理、化学方法的工艺处理,用于厕所冲洗便器、绿化、洗车、道路浇洒、空调冷却及水景等的供水系统为建筑中水系统。
2.0.7辅助设备 auxiliaries建筑给水、排水及采暖系统中,为满足用户的各种使用功能和提高运行质量而设置的各种设备。
建筑给排水及采暖工程施工质量验收规范在建筑工程中，给排水及采暖系统是保障建筑物正常使用的重要部分。
为了确保施工质量，满足使用功能和安全要求，必须严格按照国家相关标准执行施工及验收工作。
以下是建筑给排水及采暖工程施工质量验收的规范范本。
首先，建筑给排水及采暖工程的施工应符合设计文件和国家现行的相关标准。
施工单位在施工前，应熟悉图纸和相关技术要求，制定详细的施工方案。
材料设备进场时，要有完善的检验制度，确保所有材料、设备均达到设计和标准要求。
其次，管道安装要平直、牢固，接口密封性好，无渗漏现象。
管道支架、吊架的设置应符合设计要求和规范规定，保证管道系统的稳定。
此外，管道穿越或穿墙部位应采取相应的防护措施，防止因建筑物沉降等因素造成管道损坏。
第三，水表、阀门等附件安装位置应便于操作和维护。
特别是阀门，不仅要确保其正常工作，还要考虑其对整体美观的影响。
对于卫生器具的安装，则要注重实用性和美观性的结合，保证连接无漏且易于清洁。
接着，隐蔽工程在封闭前应进行严格的检查和试验。
例如，排水管道的坡度、方向以及与其他管线的相对位置关系，都应满足设计及规范要求。
采暖系统在封闭前，要对管道进行压力测试，确保系统无泄漏，且承压能力达到标准。
此外，施工现场的安全管理也不容忽视。
施工期间，应设立明显的警示标志，采取必要的安全防护措施，避免发生安全事故。
电工作业、高空作业等特种作业应由专业人员操作，并遵守相关安全操作规程。
最后，施工完成后，应对整个给排水及采暖系统进行综合性能测试。
这包括水压试验、通水试验、冲洗、消毒等程序。
只有通过这些综合测试，才能确保系统投入使用后能够安全稳定地运行。
综上所述，建筑给排水及采暖工程施工质量验收规范范本强调了从施工准备到完成的各个阶段的质量要求。
施工单位必须按照规范严格把关，确保每一步工序都达到设计和标准要求，从而为建筑物的顺利竣工和安全使用打下坚实的基础。

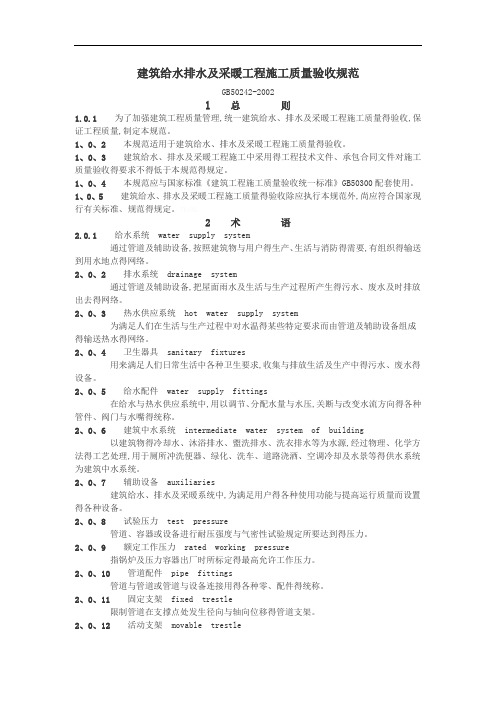

建筑给水排水及采暖工程施工质量验收规范GB50242-2002l 总则1.0.1为了加强建筑工程质量管理,统一建筑给水、排水及采暖工程施工质量得验收,保证工程质量,制定本规范。
1、0、2 本规范适用于建筑给水、排水及采暖工程施工质量得验收。
1、0、3 建筑给水、排水及采暖工程施工中采用得工程技术文件、承包合同文件对施工质量验收得要求不得低于本规范得规定。
1、0、4本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300配套使用。
1、0、5建筑给水、排水及采暖工程施工质量得验收除应执行本规范外,尚应符合国家现行有关标准、规范得规定。
2 术语2.0.1给水系统water supply system通过管道及辅助设备,按照建筑物与用户得生产、生活与消防得需要,有组织得输送到用水地点得网络。
2、0、2排水系统drainage system通过管道及辅助设备,把屋面雨水及生活与生产过程所产生得污水、废水及时排放出去得网络。
2、0、3热水供应系统hot water supply system为满足人们在生活与生产过程中对水温得某些特定要求而由管道及辅助设备组成得输送热水得网络。
2、0、4卫生器具sanitary fixtures用来满足人们日常生活中各种卫生要求,收集与排放生活及生产中得污水、废水得设备。
2、0、5给水配件water supply fittings在给水与热水供应系统中,用以调节、分配水量与水压,关断与改变水流方向得各种管件、阀门与水嘴得统称。
2、0、6 建筑中水系统intermediate water system of building以建筑物得冷却水、沐浴排水、盥洗排水、洗衣排水等为水源,经过物理、化学方法得工艺处理,用于厕所冲洗便器、绿化、洗车、道路浇洒、空调冷却及水景等得供水系统为建筑中水系统。
2、0、7辅助设备auxiliaries建筑给水、排水及采暖系统中,为满足用户得各种使用功能与提高运行质量而设置得各种设备。
建筑给水排水及采暖工程施工质量验收规范在建筑行业中，给水排水及采暖工程是至关重要的一环，其施工质量直接关系到建筑物的使用效果和生活质量。
为了确保建筑工程的质量和安全性，建立一套科学规范的验收流程是必不可少的。
本文将详细介绍建筑给水排水及采暖工程施工质量验收规范，以帮助业主、开发商和施工方建立标准化的验收标准，确保工程质量。
一、验收范围建筑给水排水及采暖工程施工质量验收范围包括但不限于：1.给水工程–自来水管道安装与连接–给水设备安装–给水系统试压2.排水工程–排水管道安装与连接–排水设备安装–排水系统检查3.采暖工程–供暖管道安装–供暖设备安装–采暖系统运行测试二、验收标准建筑给水排水及采暖工程施工质量验收标准应符合以下要求：1.工艺规范–施工工艺符合国家相关标准和规范要求–施工过程中遵循安全施工规范，保证工程安全2.质量要求–材料符合国家标准，质量可靠–设备选用合理，效率高，稳定可靠3.验收依据–施工单位应提供相关的工程图纸、施工记录等资料–验收过程中应有专业工程师进行检查4.验收内容–给水工程：包括管道安装、连接、阀门设置、水压测试等–排水工程：包括排水管道安装、连接、检查井设置、水密性测试等–采暖工程：包括供暖管道安装、设备连通、系统运行测试等三、验收流程建筑给水排水及采暖工程施工质量验收应按以下流程进行：1.验收前准备–施工单位主动邀请验收单位进行验收–准备验收相关资料，包括工程图纸、施工记录等2.验收过程–验收单位对工程进行全面检查，包括工艺、质量、安全等方面–验收单位对施工单位提出问题和建议3.验收结论–验收单位根据检查结果，进行验收结论的制定–施工单位根据验收结论进行整改和完善工程四、验收标准的重要性建筑给水排水及采暖工程施工质量验收规范的建立对于保障建筑工程质量和安全性具有重要意义。
通过严格的验收标准，可以有效降低工程质量风险，提高建筑工程的安全性和可靠性，确保建筑物的正常使用和运行。
建筑给水排水及采暖工程施工质量验收规范1. 项目概述建筑给水排水及采暖工程施工是建筑工程中至关重要的一环，直接关系到建筑物的使用安全和舒适度。
为了确保施工质量，控制工程质量风险，制定严格的施工质量验收规范是必不可少的。
2. 施工前验收2.1 设计文件验收•经过初步设计审查合格；•设计文件必须经过有资质的设计单位编制；•设计文件应符合国家相关规范标准。
2.2 材料质量验收•所选用材料必须出具合格证明，符合国家标准；•采购材料必须从合法渠道采购，明码标价，无假冒劣质产品。
2.3 施工单位资质验收•施工单位必须具备相应的施工资质和职业资格证书；•施工单位施工人员应持证上岗，严格按照相关规范施工。
3. 施工过程验收3.1 施工前准备•施工前必须对施工现场进行清理整理，确保安全通道畅通；•施工前须组织施工人员参加施工方案讨论，明确各阶段工作目标。
3.2 施工质量控制•施工过程中必须按照设计图纸要求施工，严格按照规范标准操作；•施工现场必须保持整洁，禁止乱堆乱放材料、杂物。
3.3 施工记录管理•施工单位要对每一道工序进行记录，形成完整的施工记录；•施工记录必须真实、准确，有失实记录者，将影响后续验收。
4. 完工验收4.1 施工质量验收•完工后必须进行整体质量验收，对每一道工序进行抽查；•发现质量问题及时整改，保证工程质量合格。
4.2 安全验收•对施工现场及设备的安全进行全面验收，确保施工无隐患；•交付前要进行安全技术交底，确保使用安全。
4.3 竣工验收报告•竣工验收合格后，施工单位需出具书面竣工验收报告；•报告中需详细说明施工过程、施工质量、安全验收情况等。
以上为建筑给水排水及采暖工程施工质量验收规范的主要内容，施工单位和验收单位需遵循相关规范，确保工程质量和安全。
建筑给水排水及采暖工程施工现场质量管理记录工程名称××工程施工许可证号××××建设单位××集团开发有限公司项目负责人×××设计单位××建筑设计院项目负责人×××监理单位××建设监理有限公司施工单位××机电工程有限公司主要工种姓名工种持证名称证号发证部门×××水暖工岗位证书××××市建委×××水暖工岗位证书××××市建委×××水暖工岗位证书××××市建委现场管理制度质量例会制度；月评比及奖罚制度；质量与经济挂钩制度质量检验制度三检及交接检制度；材料、配件、设备进场检验制度；抽测项目的检测制度施工图审查情况施工图经设计交底，施工方已确认施工组织设计及方案施工组织设计、施工方案编制审批齐全审批人×××现场使用主要设备、仪器、仪表名称型号规格单位数量说明离心式水泵65DL×7 台 4自动搅拌排污泵80JYWQ40—15—4 台 2压力表0 ~ 1.0MPa 个 6 检定有效期6个月压力表0 ~ 1.6MPa 个 6 检定有效期6个月专业施工负责人：×××200×年××月××日专业监理工程师：×××200×年××月××日建筑给水排水及采暖工程质量控制资料核查记录工程名称××工程施工单位××机电工程有限公司工程名称资料名称份数核查意见检查人1 图纸会审、设计变更、洽商记录 6 洽商记录齐全、清楚×××2 材料、配件出厂合格证书及进场检(试)验报告35 合格证齐全，有进场检验报告×××3 管道、设备强度试验、严密性试验记录15 强度、严密性试验记录齐全，符合要求×××4 隐蔽工程验收记录18 隐蔽工程检查记录齐全×××5 系统清洗、灌水、通水、通球试验记录25 灌水、通水等试验记录齐全×××6 施工记录14 各种预检记录齐全×××7 分项分部工程质量验收记录9 质量验收符合规范规定×××核查意见：通过该分部工程质量控制资料核查，该分部工程资料齐全、有效、合格，符合有关规范规定施工单位项目经理：×××200×年××月××日验收结论：验收合格，符合有关规范规定总监理工程师：×××(建设单位项目负责人)200×年××月××日建筑给水排水及采暖工程安全和功能检验资料核查及主要功能抽查记录工程名称××工程施工单位××机电工程有限公司序号安全和功能检查项目份数核查意见抽查结果检查(抽查)人1 给水管道通水试验记录及冲洗、消毒检测记录15给水管道通水、冲洗消毒试验记录齐全合格×××2 暖气管道、散热器压力试验记录32 压力试验记录齐全×××3 卫生器具通水试验，具有溢流功能的器具满水试验记录10卫生器具通水、满水试验记录齐全×××4 消防管道、燃气(油)管道压力试验记录20 消防管道压力试验记录齐全符合要求×××5 排水管道通球试验记录20 通过试验记录齐全合格×××6 非承压管道灌水试验18 满水试验记录齐全×××7 雨水管道系统和设备及阀门水压试验记录16 记录齐全，符合要求×××8 地漏及地面清扫口排水试验 4 排水试验符合要求合格×××9 消火栓系统试射试验 2 试射试验收符合要求，记录齐全合格×××10 采暖系统冲洗及调试记录 5 记录齐全，符合要求×××11 安全阀及报警联动系统动作测试记录 3 测试记录齐全，符合要求×××12 锅炉48h负荷试运行检验 3 记录齐全，符合设计、规范要求×××核查意见：对该分部工程安全、功能资料进行核查，符合要求。
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2023摘录3.2.1 建筑给水、排水及采暖工程所使用的重要材料、成品半成品、配件、器具和设备必须具有中文质量合格证明文献, 规格、型号及性能检测报告应符合国家技术标准或设计规定。
进场时应做检查验收, 并经监理工程师核查确认。
3.2.2 所有材料进场时应对品种、规格、外观等进行验收。
包装应完好, 表面无划痕及外力冲击破损。
3.2.3 重要器具和设备必须有完整的安装使用说明书。
在运送、保管和施工过程中, 应采用有效措施防止损坏或腐蚀。
3.2.4 阀门安装前, 应作强度和严密性实验。
实验应在每批（同牌号、同型号、同规格）数量中抽查10%, 且不少于一个。
对于安装在主干管上起切断作用的闭路阀门, 应逐个作强度和严密性实验。
3.2.5 阀门的强度和严密性实验, 应符合以下规定: 阀门的强度实验压力为公称压力的1.5倍；严密性实验压力为公称压力的1.1倍；实验压力在实验连续时间内保持不变, 且壳体填料及阀瓣密封面无渗漏。
阀门试压的实验连续时间应不少于表3.2.5的规定。
3.2.6 管道上使用冲压弯头时, 所使用的冲压弯头外径应与管外径相同。
3.3.1 建筑给水、排水及采暖工程与相关专业之间, 应进行交接质量检查, 并形成记录。
3.3.2 隐蔽工程应隐蔽前经验收各方检查合格后, 才干隐蔽, 并形成记录。
3.3.3 地下室或地下构筑物外墙有管道穿过的, 应采用防水措施。
对有严格防水规定的建筑物, 必须采用柔性防水套管；3.3.4 管道穿过结构伸缩缝、抗震缝及沉降缝敷设时, 应根据情况采用下列保护措施：1 在墙体两侧采用柔性连接。
2 在管道或保温层外皮上、下部留有不小于150mm的净空。
3 在穿墙处做成方形补偿器, 水平安装。
3.3.5 在同一房间内, 同类型的采暖设备、卫生器具有管道配件, 除有特殊规定外, 应安装在同一高度上。
3.3.6 明装管道成排安装时, 直线部分应互相平和。
目录建筑给水排水及采暖工程施工现场质量管理记录 SN1.1提示该表如栏目内不够填写时，可另行加页。
建筑给水排水及采暖分部工程质量验收记录 SN1.2建筑给水排水及采暖分部工程质量验收记录 SN1.3（统表1）建筑给水排水及采暖分项工程质量验收记录 SN1.4（统表2）建筑给水排水及采暖工程质量控制资料核查记录 SN1.5建筑给水排水及采暖工程安全和功能检验资料核查及主要功能抽查记录 SN1.6建筑给水排水及采暖工程观感质量检查记录 SN1.7设备进场验收记录 SN2.1建筑给水排水及采暖工程材料、设备、器具合格证、质保书、进场检（试）验报告汇总表SN2.2技术负责人：质量检查员：年月日提示建筑给水排水及采暖工程、材料、配件设备出厂合格证、质保书按下列范围整理：1．镀锌管、排水塑料管、给水塑料管、复合管应有质保书或合格证；镀锌管质保书上应明确本单位工程中使用材料的型号、规格、数量、机械性能和化学成分，如物资公司使用抄件，应有原件编号，原件存放处，供货单位应盖章，抄件人应签名。
建筑工程用给水排水塑料管应有试验报告，省建委推广证，给水塑料管，以及卫生部门认可的卫生许可证。
2．阀门、水嘴、散热器、消防接合器、室外消火栓、室内消火栓箱、卫生器具、压力表、水位计、温度计、安全阀等配件以及保温材料等应有产品质量合格证。
3．设备应包括锅炉、锅炉附属设备、水泵、风机、热交换器、除尘器、分汽缸、水处理设备等应有产品质量合格证及有关随机重要说明。
4．有防火要求的产品（如消火箱等）及配件应有消防部门认可的生产许可证。
5．以上所述材料合格证，质保书及有关试验报告存档填写不够时，可另页附后。
6．表中数量为合格证或质保书数量，不应填写材料或设备，附件数量。
管道工程隐蔽验收记录 SN2.3提示一、隐蔽内容中应包括隐蔽的数量、管道系统的规格及型号、固定方法、及接口型式等。
二、检查结果栏中应包括隐蔽的管道系统防腐、管道支承、固定、各种试验，管道坡度，埋深等必须检查，并有相应的验收记录。
建筑给水排水及采暖工程施工质量验收规范GB50242—2002l 总则1。
0。
1为了加强建筑工程质量管理，统一建筑给水、排水及采暖工程施工质量的验收,保证工程质量，制定本规范。
1.0.2 本规范适用于建筑给水、排水及采暖工程施工质量的验收。
1。
0。
3 建筑给水、排水及采暖工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。
1。
0。
4本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300配套使用。
1。
0。
5建筑给水、排水及采暖工程施工质量的验收除应执行本规范外,尚应符合国家现行有关标准、规范的规定.2 术语2。
0.1给水系统water supply system通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络.2。
0。
2排水系统drainage system通过管道及辅助设备,把屋面雨水及生活和生产过程所产生的污水、废水及时排放出去的网络.2。
0。
3热水供应系统hot water supply system为满足人们在生活和生产过程中对水温的某些特定要求而由管道及辅助设备组成的输送热水的网络。
2。
0。
4卫生器具sanitary fixtures用来满足人们日常生活中各种卫生要求，收集和排放生活及生产中的污水、废水的设备.2。
0.5给水配件water supply fittings在给水和热水供应系统中，用以调节、分配水量和水压,关断和改变水流方向的各种管件、阀门和水嘴的统称。
2。
0。
6 建筑中水系统intermediate water system of building以建筑物的冷却水、沐浴排水、盥洗排水、洗衣排水等为水源，经过物理、化学方法的工艺处理,用于厕所冲洗便器、绿化、洗车、道路浇洒、空调冷却及水景等的供水系统为建筑中水系统。
2。
0。
7辅助设备auxiliaries建筑给水、排水及采暖系统中,为满足用户的各种使用功能和提高运行质量而设置的各种设备.2。
建筑给水排水及采暖工程施工现场质量管理记录工程名称××工程施工许可证号××××建设单位××集团开发有限公司项目负责人×××设计单位××建筑设计院项目负责人×××监理单位××建设监理有限公司施工单位××机电工程有限公司主要工种姓名工种持证名称证号发证部门×××水暖工岗位证书××××市建委×××水暖工岗位证书××××市建委×××水暖工岗位证书××××市建委现场管理制度质量例会制度；月评比及奖罚制度；质量与经济挂钩制度质量检验制度三检及交接检制度；材料、配件、设备进场检验制度；抽测项目的检测制度施工图审查情况施工图经设计交底，施工方已确认施工组织设计及方案施工组织设计、施工方案编制审批齐全审批人×××现场使用主要设备、仪器、仪表名称型号规格单位数量说明离心式水泵65DL×7 台 4自动搅拌排污泵80JYWQ40—15—4 台 2压力表0 ~ 1.0MPa 个 6 检定有效期6个月压力表0 ~ 1.6MPa 个 6 检定有效期6个月专业施工负责人：×××200×年××月××日专业监理工程师：×××200×年××月××日建筑给水排水及采暖工程质量控制资料核查记录工程名称××工程施工单位××机电工程有限公司工程名称资料名称份数核查意见检查人1 图纸会审、设计变更、洽商记录 6 洽商记录齐全、清楚×××2 材料、配件出厂合格证书及进场检(试)验报告35 合格证齐全，有进场检验报告×××3 管道、设备强度试验、严密性试验记录15 强度、严密性试验记录齐全，符合要求×××4 隐蔽工程验收记录18 隐蔽工程检查记录齐全×××5 系统清洗、灌水、通水、通球试验记录25 灌水、通水等试验记录齐全×××6 施工记录14 各种预检记录齐全×××7 分项分部工程质量验收记录9 质量验收符合规范规定×××核查意见：通过该分部工程质量控制资料核查，该分部工程资料齐全、有效、合格，符合有关规范规定施工单位项目经理：×××200×年××月××日验收结论：验收合格，符合有关规范规定总监理工程师：×××(建设单位项目负责人)200×年××月××日建筑给水排水及采暖工程安全和功能检验资料核查及主要功能抽查记录工程名称××工程施工单位××机电工程有限公司序号安全和功能检查项目份数核查意见抽查结果检查(抽查)人1 给水管道通水试验记录及冲洗、消毒检测记录15给水管道通水、冲洗消毒试验记录齐全合格×××2 暖气管道、散热器压力试验记录32 压力试验记录齐全×××3 卫生器具通水试验，具有溢流功能的器具满水试验记录10卫生器具通水、满水试验记录齐全×××4 消防管道、燃气(油)管道压力试验记录20 消防管道压力试验记录齐全符合要求×××5 排水管道通球试验记录20 通过试验记录齐全合格×××6 非承压管道灌水试验18 满水试验记录齐全×××7 雨水管道系统和设备及阀门水压试验记录16 记录齐全，符合要求×××8 地漏及地面清扫口排水试验 4 排水试验符合要求合格×××9 消火栓系统试射试验 2 试射试验收符合要求，记录齐全合格×××10 采暖系统冲洗及调试记录 5 记录齐全，符合要求×××11 安全阀及报警联动系统动作测试记录 3 测试记录齐全，符合要求×××12 锅炉48h负荷试运行检验 3 记录齐全，符合设计、规范要求×××核查意见：对该分部工程安全、功能资料进行核查，符合要求。
对该分部工程的主要功能进行抽样检查，其检查结果合格，满足使用功能。
施工单位项目经理：×××200×年××月××日验收结论：符合要求，合格。
总监理工程师：×××(建设单位项目负责人)200×年××月××日建筑给排水及采暖工程观感质量检查记录工程名称××工程施工单位××机电工程有限公司序号项目抽查情况质量评价好一般差1 管道接口、伸缩节√√√√○√√√√√√2 管道坡度√√√√√√√√√√√3 管道支架√○√○√√√○√√√4 卫生器具、支架、阀门√√√√√√√√√√√5 检查口、扫除口√√○√√√√√√○√6 地漏√√√√○√○√√√√7 散热器及支架√○√√√√√√√√√检查意见：该分部工程观感质量综合评价为好。
施工单位项目经理：×××200×年××月××日验收结论：验收合格总监理工程师：×××(建设单位项目负责人)200×年××月××日设备进场验收记录建设单位××集团开发有限公司施工单位××机电工程有限公司工程名称××工程单位(分部)工程建筑给水排水及采暖设备名称离心式水泵型号、规格65PL×7系统编号××装箱单号××设备检查1．包装包装完好、无损坏，标识明确2．设备外观泵体表面无损坏、无锈蚀、漆面完好3．设备零部件法兰4套、单流阀4个4．其他／技术文件检查1．装箱单1份l张2．合格证1份1张3．说明书1份3张4．设备图1份1张5．其他检验报告1份2张存在问题及处理意见检查人员：建设(监理)单位验收意见：同意验收。
建设(监理)单位代表：×××200×年××月××日施工单位检验意见：技术文件检查齐全、有效，设备检查合格，符合设计及规范要求。
施工单位项目经理：×××200×年××月××日采暖管道工程隐蔽验收记录工程名称××工程建设单位××集团开发有限公司分项工程名称管道及配件安装系统名称/编号采暖系统/××设计或规范要求：主要材料名称及规格/型号：焊接钢管DNl25 ~ DN40，截止阀DNl25 ~ DN80施工图号：设施1、设施4隐蔽内容及部位：部位：地下一层采暖管道内容：地下采暖导管采用焊接钢管，安装估詈诈确，焊接，焊缝饱满、圆滑，无夹渣、气孔，无错口；导管坡度为3‰；导管与导管连接采用“羊角”连接，变径采用上平偏心变径；穿墙时设置的套管大管道2号，管道在套管的中心位置，填料、密封严密；固定支架以及活动支吊架制作按91SB施工图集，固定支架安装位置按图示，其他支吊架间距按规范要求，安装位置距焊口或分支路大于50mm以上；管道及支吊架防腐没有遗漏，无脱皮、起泡现象；阀门安装位置、方向正确；采暖导管单项水压试验符合要求。
检查结果：采暖导管使用的材质、连接方式、安装位置、坡度、固定方式、阀门安装、管道及支吊架防腐以及单项水压试验结果等符合设计要求和《建筑给水排水及采暖工程施工质量验收规范》(GB 50242—2002)的规定验收意见：同意隐蔽验收人：×××专业施工负责人：×××施工单位项目经理：×××200×年××月××日专业监理工程师：(建设单位项目负责人)200×年××月××日钢管伸缩器预拉伸安装记录工程名称××工程建设单位××集团开发有限公司施工单位××机电工程有限公司监理单位××建设监理有限公司序号安装部位总伸缩量△L(mm)预拉方法检查人设计值实测值1 一层采暖立管20 20 ×××检查意见：钢管伸缩器预拉伸安装符合设计要求和施工规范规定，合格。
技术负责人：×××质量检查员：×××200×年××月××日检查意见：合格。
监理工程师：×××(建设单位项目专业负责人) 200×年××月××日设备基础交接验收记录工程名称××工程建设单位××集团开发有限公司分项工程名称给水设备安装施工单位××机电工程有限公司设备型号IS 80—65—160A 图号水施××项目名称设计、规范允许偏差实测数值基础坐标纵、横轴线±20mm 纵10mm 横9mm基础不同点平面标高-20mm -10mm基础外形尺寸±20mm(1100×1100×500m)1105×1100×490mm基础平面上不平度每米0rnm 2mm 全长10mm 7mm预留地脚螺栓孔中心位置±10mm 7mm 深度+20mm 8mm 孔垂直度10mm 5基础外观检查情况要求基础表面平整、抹灰光滑符合要求基础混凝土强度等级C20 26.8MPa检查结论经检查，地下一层水泵基础的位置，实测各项数据均符合设计及施工质量验收规范要求。
