节能暖风机控制板功能说明

山本暖风机使用说明书
1 、首先连接到插座。

2 、将山本暖风机竖直放置在表面坚固的地方，要远离潮湿的环境和易燃物品。

3 、接通电源。

4 、将温控调节器旋至 MAX ，让山本暖风机满功率运行。

5 、将档位功率开关调至所需档位后，山本暖风机会按所设定功率运行。

6 、一旦房间温度达到所要求的，加热元件将停止工作，但风扇会继续工作，一旦气温下降，加热元件会继续加热。

7 、山本暖风机会自动启动，停止，从而保持室内温度的恒定。

8 、在关闭加热器之前，将温控调节器调至 MIN 关闭，将档位开关调至风扇或者 O 关闭，山本暖风机会在 2 分钟内冷却下来。

9 、风扇延时温控功能：如果关闭山本暖风机之前忘记将温控调节器旋至OFF 位置，当出风口网罩将近 50 ℃时，延时温控将继续运行直到温度降至
40 ℃，此功能将加快冷却，延长使用寿命。

10 、使用过后，首先关闭山本暖风机开关，然后拔出插头电源线。

11 、当山本暖风机过热或宜昌操作和温控失灵时，非自动复位温控将启动，会关闭山本暖风机。

拔下插头等山本暖风机冷却后，用探针对准 RESET 复位孔往里按，当听到滴答声响后表示电路复位，然后插上插头，打开山本暖风机开关，机器将恢复正常运行。

实用文档智能取暖器功能说明书名称编号设计上海天轩冷暖环境设备有限公司审核批准版本V1 共页上海天轩冷暖环境设备有限公司技术指标一、主要功能：1．工作模式：自动、自然风；2．设定温度范围：10～32℃；3．功率设有高、中、低三档，由程序控制选择运行；4．定时功能：可在24小时内设置定时开机、定时关机；5．睡眠功能；6．故障保护功能。

7. 掉电记忆控制功能8．随身感功能（预留）9．室内风机的导风叶片自动摇摆和位置设定功能（预留）二、控制器技术指标：1．输入电压：220VAC±15％2．输入电压频率：50Hz；3．电路板工作环境：★工作温度范围：－40℃～＋80℃★储存温度范围：－20℃～＋85℃★相对湿度范围：40～98%4．温度传感器：R25/50=5K、B=3470温度显示范围：0℃～99℃温度控制精度：±1℃5. 加热管规格:两组三脚单头加热管，一组功率=W（高），一组功率=W（低）6．电热管控制继电器为：触点工作电流 30A/250VAC 控制电压 DC 12V，电路板需要输出两组12V DC的控制电压.三、引用标准：电磁兼容性：89/336/EEC及修订本；低电压指令：72/73/ EEC及修订本；国际标准：EN60335-1，EN60335-2-40及修订本；专有名词及相关说明一、专有名词及表示：1.TH: 指室内环境温度2.TP: 指散热器检测温度3.TS：指设定温度二、面板显示说明:1.室温：通电后室温指示灯恒亮，左边的双8指示灯显示室内温度；设定定时时室温指示灯灭，左边的双8指示灯指示定时时间，表示小时。

2.设定：自动模式下运行时设定指示灯恒亮，右边的双8指示灯显示设定温度；调节设定温度时设定指示灯闪动，右边的双8指示灯指示定时时间，表示分钟；自然风模式下不显示设定温度，设定指示灯及右边的双8指示灯灭；3.运转：运行时或自动模式下的待机状态运转指示灯恒亮，关机运转指示灯灭；切换模式（设定）后的闪动显示20秒再恢复正常显示。

暖风机使用说明一、产品简介暖风机是一种常见的家用电器，主要用于提供室内暖气。

它通过加热空气并将其吹出来，快速提升室内温度，为用户创造一个舒适温暖的环境。

二、操作步骤1. 检查电源：确保暖风机插头与电源插座连接稳固，电源开关处于关闭状态。

2. 设置温度和风速：根据自己的需求，调节暖风机的温度和风速。

大多数暖风机都配有温度和风速调节按钮，可以根据个人喜好进行调整。

3. 开启电源：将电源开关打开，暖风机开始工作。

此时，暖风机会开始加热空气，并以设定的温度和风速吹出热风。

4. 调整方向：根据需要，调整暖风机的出风口方向，使热风能够均匀地覆盖整个房间。

有些暖风机的出风口可以手动旋转，方便用户自由调整。

5. 关闭电源：当不需要使用暖风机时，将电源开关关闭，并拔掉电源插头，以确保安全。

三、注意事项1. 使用前请查看产品说明书，了解产品特点和安全操作要求。

2. 在使用暖风机时，应保持室内通风良好，避免长时间封闭空间使用，以防止空气干燥或氧气不足。

3. 使用时请避免将暖风机放置在易燃物品附近，以防火灾发生。

4. 不要将暖风机放置在潮湿的地方，以免影响其正常工作和寿命。

5. 使用过程中如发现异常现象，如异味、异常噪音等，请立即停止使用，并联系售后服务部门进行维修。

6. 请勿将暖风机的电源线纠缠或暴露在高温环境中，以免导致电线老化或损坏。

7. 暖风机使用完毕后，应及时清理灰尘和杂物，并妥善存放，以保证下次使用时的安全和效果。

四、总结暖风机是一种方便实用的家用电器，能够迅速提供舒适的室内温暖。

在使用暖风机时，我们需要注意操作步骤，保持安全使用，并遵循注意事项，以确保使用的效果和安全性。

希望本使用说明能够帮助用户正确操作暖风机，享受到温暖和舒适的居住环境。

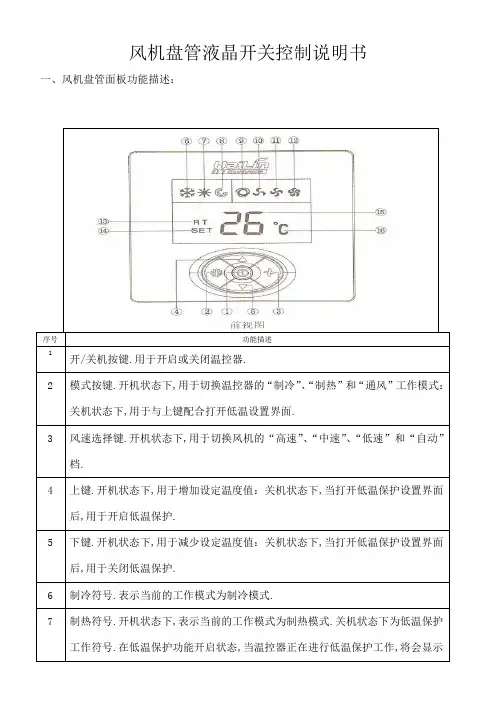

风机盘管液晶开关控制说明书
一、风机盘管面板功能描述：
序号功能描述
1
开/关机按键.用于开启或关闭温控器.
2模式按键.开机状态下,用于切换温控器的“制冷”、“制热”和“通风”工作模式：关机状态下,用于与上键配合打开低温设置界面.
3风速选择键.开机状态下,用于切换风机的“高速”、“中速”、“低速”和“自动”
档.
4上键.开机状态下,用于增加设定温度值：关机状态下,当打开低温保护设置界面后,用于开启低温保护.
5下键.开机状态下,用于减少设定温度值：关机状态下,当打开低温保护设置界面后,用于关闭低温保护.
6制冷符号.表示当前的工作模式为制冷模式.
7制热符号.开机状态下,表示当前的工作模式为制热模式.关机状态下为低温保护工作符号.在低温保护功能开启状态,当温控器正在进行低温保护工作,将会显示
二、基本操作：
设置温度相差1℃时,自动选择低风速；当室温达到设置温度时,DA控制方式的风机将继续运行,DB控制方式的风机将停止运行.。
