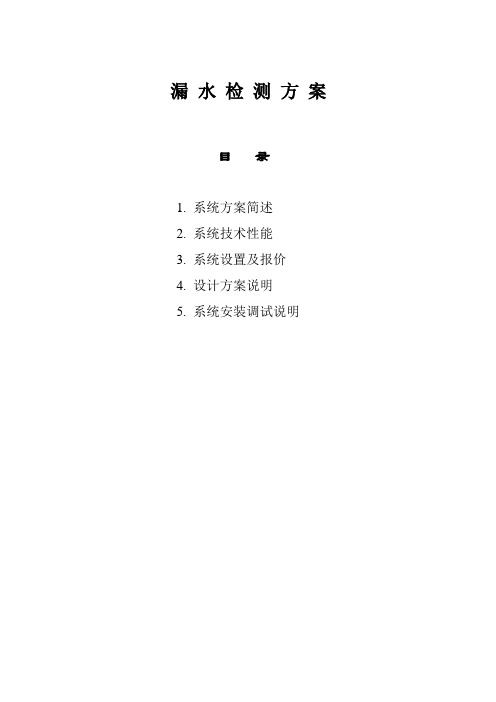

漏水检测系统方案

漏水检测方案目录1. 系统方案简述2. 系统技术性能3. 系统设置及报价4. 设计方案说明5. 系统安装调试说明1. 系统方案简述本漏水检测系统采用美国RAYCHEM公司生产的TRACETEK－TTDM定位检测系统，其监测距离可达1500M，传感线缆线采用TT1000和TT3000及 TT5000三种，分别监测水类、酸、碱类及油类液体。

美国Raychem公司，是全球材料科学的领导者、尤其在尖端科学如航天、航空、核技术领域的成就，世界公认。

每一架波音飞机里都有120英里Raychem 公司制造的专用导线。

Raychem公司的TraceTke(瑞泰)泄漏检测系统是其高科技材料的又一伟大结晶，它是对水、油、酸、碱等各种液体进行泄漏检测定位和报警的系统，广泛应用于邮电、金融系统及图书馆、博物馆、档案馆以及石油、化工、药业等行业。

1.1系统技术性能Trace Tek(瑞泰) 泄漏检测系统有其卓越的性能1.1.1.结构合理，可靠性高：1) 简便可靠的操作方法…无可调部件，不用编程。

2) 决不忽视任一报警状态，也不会误报警。

3) 无暴露的金属结构，氟化物结构使得线缆耐腐蚀、强度高。

4) 质量可靠，获ISO9001认证。

1.1.2．简易操作：1）简单易懂的监测面板，清晰明确地指示系统状态。

2）自我校正，不需模糊判断。

3）直接安装和更改，扩充组态能力强。

4）模块化设计、维护、替换方便。

1.1.3.快速检测、实时响应，使泄漏降低到最小的危险程度。

1.1.4.定位精度高，误差不大于1‰1.1.5.监测范围广，直线距离可达1500米（TTDM）或30m（TTC）1.1.6.以微处理器为基础的报警定位控制器在泄漏报警之后，可继续进行监测，并且在泄漏处有明显变化之后再次报警。

可记忆查询多达512个历史事件。

1.1.7.适应性好，兼容性强。

具有多种信号接口，不仅有继电器的输出，还有4-20mA电流输出口，以及RS-232/485通迅接口，能兼容多种通信信道和多种通信速率，方便纳入集中监控系统。

阳台漏水检测维修工程方案一、阳台漏水检测方案1. 视觉检测：首先对阳台进行视觉检测，通过肉眼观察阳台的结构、墙面、地面以及排水系统的情况，初步判断阳台有无漏水问题。

2. 渗水检测：采用水管或水枪在阳台上制造渗水，观察水是否渗透到室内。

这种方法可以比较直观地发现阳台漏水的位置。

3. 钻孔检测：在阳台可能渗水的区域进行钻孔，观察孔内是否出现水渍，确定漏水位置。

4. 探伤检测：采用探伤仪器对阳台构件进行探测，通过信号反馈判断阳台构件存在的裂纹或破损情况。

5. 水泥浆检测：利用水泥浆对阳台表面进行喷涂，观察水泥浆的吸水情况，以确定阳台表面的渗水情况。

6. 壁纸检测：如阳台是装有壁纸的，可以通过观察壁纸的脱落情况来判断阳台周围是否存在漏水问题。

综合以上几种检测方法，可以清晰地了解阳台漏水的具体位置和原因。

二、阳台漏水维修方案1. 改善排水系统：排水系统是阳台漏水的主要原因之一，因此要对排水系统进行完善和维修。

清理排水管道，保证排水顺畅，必要时对排水管道进行重新设计和改造，确保排水系统的畅通。

2. 修复表面破损：对阳台表面因老化或破损导致的漏水问题进行修复，填补裂缝，补救破损部分，确保阳台表面的完整和平整。

3. 加强防水层：在阳台的表面或墙面进行防水层的加固，使用专业的防水材料进行涂抹或喷涂，提高阳台的防水性能。

4. 安装防水屋面：对于天台阳台，可考虑安装防水屋面，对阳台进行封闭处理，增加阳台及屋顶的保温和防水功能。

5. 去除壁纸并重新装修：如发现阳台周围的壁纸已受到严重影响，建议去除壁纸，并重新进行装修，使用防水材料进行墙面涂刷。

6. 更新材料和设备：对于老化的材料和设备，应及时更换，以减少漏水的概率。

如玻璃、金属等材料的破损，需及时更换以保持完好状态。

7. 对阳台立柱进行加固：阳台立柱是阳台结构的关键部分，需要进行定期检查和加固，以确保阳台整体结构的稳定和完整。

通过以上的维修方案，可以全面地解决阳台漏水问题，从而提升居民的生活品质，保障建筑结构的安全。

自来水管道漏水检测技术设计方案设计方案：1. 管道检测系统选型：选择适合于自来水管道检测的专业管道检测设备，例如超声波检测仪、红外线热成像仪等。

2. 设备安装：根据管道的特点和布局，合理安装检测设备，并确保设备能够全面覆盖需要检测的管道区域。

3. 漏水检测方案：根据实际情况，选择合适的漏水检测方案，常用的有超声波法、压力变化法和红外热成像法。

- 超声波法：通过超声波探测漏水点附近水流所产生的特定频率声波，确定漏水位置。

将超声波传感器沿着管道表面移动，对比不同位置接收到的声波信号，确认漏水点。

- 压力变化法：通过在管道上设置压力传感器，监测管道中的压力变化。

当管道发生漏水时，会导致压力下降，通过分析压力变化的幅度和频率，确定漏水位置。

- 红外热成像法：利用红外热成像仪拍摄管道表面的温度图像，漏水导致的水分蒸发会使管道表面温度变化，通过分析热图，确定漏水位置。

4. 数据采集和分析：将检测设备获取到的数据进行采集和记录，可选用数据采集软件进行数据管理和分析。

通过对数据的分析，判断管道是否存在漏水问题，并确定漏水位置。

5. 报警和维修：当检测系统发现管道漏水时，及时发出报警信号，通知相关人员处理。

根据漏水的严重程度，采取相应的修复措施，如紧急堵漏、更换管道等。

6. 预防性维护：定期进行管道检测，对管道进行维护和修复，避免漏水问题的发生。

例如定期检查管道连接处是否松动、管道是否有腐蚀、老化等情况。

总结：自来水管道漏水检测技术设计方案包括选型设备、安装设备、选择合适的检测方案、数据采集和分析、报警和维修、预防性维护等。

通过科学合理的设计和实施方案，可以有效地检测管道漏水问题，及时采取措施修复，确保自来水供应的安全和可靠性。

漏水检测实施方案漏水检测是一项重要的工程任务，它能够及时发现并修复潜在的水管漏水问题，避免漏水造成的损失和不必要的浪费。

以下是一份漏水检测的实施方案，旨在提供给相关的工程师和工作人员参考。

1. 了解建筑结构和水管设计图纸：在开始漏水检测之前，必须对建筑结构和水管设计有充分的了解。

这包括了解水管系统的布置，水管的连接方式，以及建筑物的布局和特点。

这将有助于确定检测的重点区域和方法。

2. 定义检测范围和目标：根据建筑结构和水管设计，确定需要进行漏水检测的范围和目标。

这可以是整个建筑物，或者是特定区域或楼层。

确保准确确定目标范围，可以提高检测的效率和准确性。

3. 选择合适的检测方法：有多种漏水检测方法可供选择，如压力测试、红外线检测、声音检测等。

根据具体情况选择合适的方法或组合多种方法进行检测。

对于大型建筑物，可以考虑使用自动化的监测系统来实时监控水管的压力和流量变化。

4. 准备必要的设备和工具：根据选择的检测方法，准备相应的设备和工具。

例如，进行压力测试需要准备压力表和压力泵，进行红外线检测需要准备红外线热像仪等。

确保设备和工具的正常工作，并进行必要的校准和测试。

5. 实施漏水检测：根据实际情况，按照预定的检测方法进行漏水检测。

在检测过程中，要仔细观察和记录水管的变化情况，包括压力变化、温度变化、声音变化等。

使用相应的设备和工具进行测量和记录。

6. 分析和评估结果：根据检测获取的数据和观察结果，进行结果的分析和评估。

确定是否存在漏水问题，确定漏水的具体位置和严重程度。

根据评估结果，制定相应的修复计划和措施。

7. 修复漏水问题：根据评估结果，制定漏水问题的修复计划，并进行相应的修复工作。

修复过程可能涉及到水管的更换、维修、密封等。

确保所有的修复工作符合相关的安全标准和规范。

8. 进行再次检测和验证：修复漏水问题后，进行再次检测和验证，确保问题已经彻底解决。

如果再次检测发现仍存在漏水问题，必须重新评估原因并采取相应的修复措施。

室内检测漏水工程施工方案1. 引言室内漏水是指在建筑物内部发生的管道破裂、水龙头漏水等现象。

它不仅会损坏建筑物的结构，还会给居住者带来诸多不便。

为了及时发现室内漏水问题并进行修复，室内检测漏水工程具有重要意义。

本文将介绍一种常用的室内检测漏水工程施工方案。

2. 工程准备在开始室内检测漏水工程之前，需要做一些准备工作。

主要包括以下几个方面：2.1 检测设备的准备为了进行室内漏水的检测工作，需要准备一些专业的检测设备，如水压测量仪、红外线热成像仪等。

这些设备将在后续的检测过程中起到关键作用。

2.2 施工人员的培训室内检测漏水工程需要有专业的施工人员进行操作。

在施工前，需要对施工人员进行培训，使其熟悉相关设备的使用方法和施工流程，提高工作效率和准确性。

2.3 施工区域的准备在施工前，需要清理室内的障碍物，确保施工区域的畅通。

同时，还需要保证施工区域的安全性，做好防护措施，以防止意外发生。

3. 施工流程3.1 水压测试水压测试是室内检测漏水工程的第一步。

通过给水管道施加一定的水压，可以检测出管道是否存在漏水问题。

具体的步骤如下：1.关闭所有的水龙头和阀门，确保系统封闭。

2.在给水管道上设置水压测量仪器，并逐渐增加水压到一定数值。

3.观察水压测量仪器的指示情况，如果发现水压有明显下降，则说明系统存在漏水问题。

3.2 红外线热成像检测红外线热成像检测是室内检测漏水工程的第二步。

通过使用红外线热成像仪，可以检测出管道是否存在漏水问题。

具体的步骤如下：1.关闭所有的水龙头和阀门，确保系统封闭。

2.使用红外线热成像仪对水管道进行扫描，观察管道表面的温度分布情况。

3.如果发现某些区域温度异常高于周围区域，则说明该区域可能存在漏水问题。

3.3 快速点位渗漏检测快速点位渗漏检测是室内检测漏水工程的第三步。

通过对疑似漏水点位进行快速定量测水，可以验证漏水情况的准确性。

具体的步骤如下：1.关闭所有的水龙头和阀门，确保系统封闭。

室内检测漏水工程施工方案一、前言近年来，随着城市化进程的加快和建筑设施的不断增多，室内漏水问题成为了很多居民和企业的困扰。

室内漏水不仅会对建筑结构造成损坏，还会影响使用者的生活和办公环境。

因此，及早检测和及时修复室内漏水问题变得至关重要。

本文针对室内检测漏水工程的施工方案进行详细阐述，以期为相关从业者提供一定的参考。

二、工程准备工作1.施工方案的制定在进行室内漏水检测工程前，需要制定相应的施工方案。

施工方案包括了工程的具体内容、施工步骤、施工时间和所需人员等信息。

同时，还需要评估工程难度、风险和可能出现的问题，并提前做好相应的准备措施。

2.设备的准备在进行室内漏水检测工程时，需要携带必要的设备。

常用的设备包括探测仪器、水平仪、扳手、水管、检测器等。

这些设备的准备可以提高施工效率，同时也能确保施工过程的顺利进行。

3.人员配备在进行室内漏水检测工程时，需要配备专业的人员。

这些人员应具备相关的技术和经验，能够熟练运用所需设备进行检测工作。

此外，还需要安排专人负责工程的管理和协调工作，确保整个施工过程的顺利进行。

4.安全措施的制定在进行室内漏水检测工程时，必须做好安全措施的制定。

这包括了施工现场的安全防护、人员的安全保障和常规消防设施的准备等。

只有确保了安全措施的有效实施，才能有效防范施工中可能发生的意外事故。

三、施工步骤1.勘察地形在进行室内漏水检测工程前，首先需要进行地形勘察。

通过地形勘察，可以了解施工现场的地形情况，确定施工的难度和可能出现的问题。

地形勘察还能为后续的施工提供重要的参考数据，提高施工的准确性和效率。

2.测量定位在勘察地形后，需要对施工现场进行测量定位工作。

通过测量定位，可以确定漏水点的具体位置，为后续的检测和修复工作提供依据。

同时，测量定位也可以帮助施工人员更好地掌握施工现场的情况，提高工作的准确性和效率。

3.沟通协调在进行室内漏水检测工程前，需要与相关部门和业主进行沟通协调。

通过沟通协调，可以明确工程的具体内容、所需设备和人员、施工时间和费用等信息。

LS-6301定位式漏水检测系统解决方案SToneU目录1.系统介绍 (4)1.1.单元使用 (4)1.2.设计特点 (5)1.3.技术参数 (6)1.4.应用范围 (6)2.系统实施 (9)2.1.系统结构 (9)2.2.系统组成 (9)2.3.系统构成图 (10)2.4.设计原则 (10)3.典型客户 (12)随着我国邮电、金融系统在机房管理上的日趋完善，无人值守集中监控系统得到了广泛应用，实现了对各种环境设备、动力设施的绿色控制，各种设备得到合理、有效地应用，其中泄漏检测也逐渐成为监控系统中必不可少的组成部分。

无人值守机房是集数据采集、故障报警、设备控制等为一体的集中监控系统。

高综合性、高使用效率就要求监控系统对所有可能发生的故障作好防范应急措施。

漏水事故的检测报警就是其中重要的一项内容。

1.系统介绍LS-6301定位式泄漏检测单元可监控长达200米的感应线。

一旦检测到液体泄漏/断线，单元即会发出声音报警，红色指示灯变亮，液晶显示屏上指示泄漏/断线具体位置，并启动泄漏/断线继电器，产生无电压干接点信号，并将信号回传给中央监察系统或智能楼宇系统-BMS。

LS-6301单元既可单独运行并使用，也可通过MODBUS标准化协议与其它主机系统进行通信并联网使用。

单元可用基于微软Windows™的PC进行配置。

1.1. 单元使用正常情况下，POWER指示灯会亮着。

当检测到泄漏时，声音警报将触发，ALARM指示灯变亮，泄漏干接点被激活。

当检测到线缆中断时，声音警报将触发，ALARM指示灯变亮，中断接点被激活。

当检测到通信故障时，声音警报将触发，COMM指示灯变亮，中断接点被激活。

以上两种情况下，都可以通过前面板上的按钮来停止声音警报，但是红色指示灯直至警报状态消失时，才恢复正常的状态。

1.2. 设计特点本地报警：声音、指示灯报警泄漏、断线与维护报警干接点信号分别输出灰尘维护报警3个指示灯：电源、泄漏/断线与通信液晶显示屏指示泄漏具体位置前面板上的按钮可以停止声音警报安装方便：19’机架或挂壁兼容多种感应线50条历史记录，断电不丢失记录每漏水警报时间段：从漏水开始到漏水清除记录每断线警报时间段：从断线开始到断线清除可选择英/中文菜单RS-485通信，兼容MODBUS协议4芯漏水感应线的横截面图：1.3. 技术参数基本特点感应线兼容性所有LeadSEN泄漏感应线感应线最大长度200米精确度感应线长度的0.5% ± 0.5米环境额定值存储温度-18°C ～60°C工作温度0°C ～50°C湿度5% ～95% (无冷凝)电源要求24V 直流串行接口网络配置RS-485双线网络，9600波特，可选地址为1到127通信协议MODBUS继电器类型Form C (DPDT)作用泄漏或断线故障报警额定值1安培最大值，30V直流1.4. 应用范围空调漏水检测●暖房漏水检测●管道漏水检测●门、窗漏水检测●水池、水库漏水检测●机房漏水检测●UPS房等漏水检测2.系统实施本方案拟采用LS-6301渗漏检测报警系统。

漏水检测系统设计方案第一章前言 (2)第二章用户需求 (2)2.1 漏水检测的概述 (2)2.2 用户的需要 (3)第三章漏水检测的设计 (3)3.2非定位漏水检测 (4)3.2.1非定位漏水控制器的介绍 (4)3.2.2、产品特色 (4)3.2.3、产品的参数 (5)3.2.4、非定位漏水感应线 (6)3.3 定位式漏水传感器 (6)3.3.1介绍 (6)3.3.2、特色 (6)3.3.3定位式漏水产品的参数 (6)3.3.4产品图片 (7)3.3.5、定位漏水感应线 (7)3.4 点式漏水传感器 (7)3.4.1产品介绍 (7)3.4.2产品的特色 (8)3.4.3产品图片 (8)3.5 光电漏水传感器 (8)3.5.1光电漏水传感器介绍 (8)3.5.2支持参数 (8)3.5.3图片 (9)第四章系统软件功能 (9)1.漏水监控功能 (9)2.告警管理功能 (9)3.报表管理功能 (10)4.安全管理功能 (10)5.WEB浏览功能 (10)第一章前言漏水检测系统又称（漏水报警系统和漏液检测系统）它主要职责是保护计算机机房、数据中心、电脑室、配电室、档案室、博物馆等重要资料和服务器设备安全，一旦出现漏液和漏水事故而配备漏水检测系统,会通过声光报警和短信等方式告知值班人员早期发现漏水或漏水事故及时处理。

漏水检测系统可快速感知漏水的线形感应传感器和将感知情况切实发出通知的检测器构成。

漏水可在任何建筑物中经常发生，一旦发生，就可能造成重大损失。

计算机数据机房发生的任何一次泄漏如不能及时的发现和排除，所造成的不仅仅是电路短路、设备损坏，而且会造成重要数据的损坏丢失、业务中断等无法估计的严重后果。

漏水检测仪是专门针对数据机房、金融、证券、图书馆、仓库、实验室等重要场所的漏液监测而设计的，它由检测线缆和控制器两部分组成，控制器通过实时采集机房被保护区域中预先安装好的检测线缆的工作状态，及时准确报告机房中漏液位置，并产生告警通知用户，同时能够通过继电器输出控制信号切断泄漏源，有效地消除漏水隐患。

漏水检测与修复方案1. 背景漏水是指管道、设备或建筑物中发生的未经预期和无控制的水的流失。

漏水问题可能导致损坏、浪费和环境污染，并且需要及时检测和修复。

2. 漏水检测方案2.1 可视检查：通过目视观察管道、设备以及建筑物周围是否有明显的漏水迹象，例如水渍、湿气、水迹等。

2.2 水表读数监测：定期检查水表读数，如果发现异常增长，可能表示存在漏水问题。

2.3 漏水检测仪器：使用专业的漏水检测仪器，通过声音、电流、热量等特征来确定漏水位置和程度。

3. 漏水修复方案3.1 管道修复：对于发现的漏水点，可以采用管道修复技术进行修复，例如替换漏水部分、修补裂纹等。

3.2 设备修复：对于设备造成的漏水问题，需要进行设备维修或更换故障部件，确保设备的正常工作。

3.3 建筑物维修：对于建筑物本身的漏水问题，可能需要进行建筑物的维修，例如修补屋顶、墙壁等。

4. 漏水预防措施4.1 定期检查：定期检查管道、设备和建筑物，寻找潜在的漏水问题，并及时采取修复措施。

4.2 维护保养：定期进行设备维护保养，确保设备正常运行，减少漏水的可能性。

4.3 增强防护：对于易受漏水影响的区域，增强防护措施，例如加装防水层、密封缝隙等。

5. 总结漏水是一个常见但严重的问题，及时检测和修复漏水可以减少损失，保护设备和建筑物，同时降低对环境的影响。

通过可视检查、水表读数监测和漏水检测仪器的结合，可以高效地发现漏水问题。

对于发现的漏水点，采取适当的修复措施，同时定期检查和加强防护措施，可以有效预防漏水问题的发生。

以上为漏水检测与修复方案的简要说明，希望对您有所帮助。

供水检漏实施方案一、前期准备在进行供水检漏实施之前，首先需要对供水系统进行全面的检查和评估。

这包括对管道、阀门、水表等设施进行检查，以确定可能存在的漏水点和问题所在。

同时，还需要对供水系统的使用情况和水压进行调查，以便为后续的检漏工作提供必要的参考依据。

二、检测方法选择根据供水系统的具体情况和问题的性质，选择合适的检测方法非常重要。

常见的供水检漏方法包括压力测试、超声波检测、红外线检测等。

在选择检测方法时，需要综合考虑其适用性、准确性和成本等因素，以确保检测工作的顺利进行。

三、检测工具准备在进行供水检漏实施时，需要准备好相应的检测工具和设备。

这包括压力表、超声波检测仪、红外线摄像头等专业设备，以及必要的辅助工具和材料。

同时，还需要对检测设备进行检验和校准，确保其正常运行和准确度。

四、检测范围确定在实施供水检漏工作时，需要确定检测的范围和重点区域。

这需要根据前期的评估结果和实际情况进行综合考虑，以确定检测的重点部位和可能存在漏水问题的区域。

同时，还需要制定详细的检测方案和流程，确保全面而有序地进行检测工作。

五、实施检测工作在确定了检测范围和重点区域后，可以开始进行供水检漏工作。

这需要严格按照检测方案和流程进行操作，确保每个环节的准确性和有效性。

在检测过程中，需要及时记录和分析检测数据，以便及时发现和处理可能存在的问题。

六、问题处理和修复一旦发现供水系统存在漏水问题，需要及时进行处理和修复。

这包括确定漏水点的具体位置和原因，采取相应的修复措施，并对修复后的供水系统进行再次检测和确认。

在处理漏水问题时，需要注意安全和环保，确保工作的顺利进行和质量的可控。

七、检测报告和总结在完成供水检漏工作后，需要及时编制检测报告和总结。

这包括对检测工作的整体情况和结果进行详细记录和分析，提出存在的问题和改进建议，并对后续的供水系统维护和管理提出相应的建议和意见。

同时，还需要对检测工作的过程和效果进行总结和评价，为今后的工作提供参考和借鉴。
