全国各地中考模拟试卷化学分类：金属及酸碱盐反应的图像综合题汇编

一、中考初中化学金属及酸碱盐反应的图像1．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。

【详解】A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。

C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。

故选：C。

2．下列图像中有关量的变化趋势与对应叙述关系正确的是A．向一定质量表面生锈的铁片中滴加盐酸至过量B．向一定质量的稀硫酸中滴加水C．向盐酸和氯化铁的混合溶液中滴加氢氧化钠溶液至过量D．高温煅烧一定质量的石灰石【答案】A【解析】【分析】【详解】A、向一定质量表面生锈的铁片中滴加盐酸至过量，盐酸首先与铁锈氧化铁的反应，不会生成气体，铁锈完全反应后，铁与盐酸反应时生成氢气与氯化亚铁，当铁全部反应完，氢气质量不再改变，观察图象，符合变化，故A正确；B、稀硫酸呈酸性，其pH小于7，加水后酸性减弱，pH逐渐增大，观察图象pH在减小，故B错误；C、向氯化铁和盐酸的混合溶液中滴加氢氧化钠，氢氧化钠与盐酸反应生成氯化钠和水，氯化铁与氢氧化钠反应生成氢氧化铁沉淀和氯化钠，由于在酸性环境下氢氧化铁不会存在（氢氧化铁会与酸反应生成可溶性的盐），因此需要等盐酸完全反应后才会出现沉淀，观察图象一开始就出现沉淀，不符合反应事实，故C错误；D、石灰石高温煅烧后剩余固体主要是氧化钙质量不可能为零，故D错误；故选A。

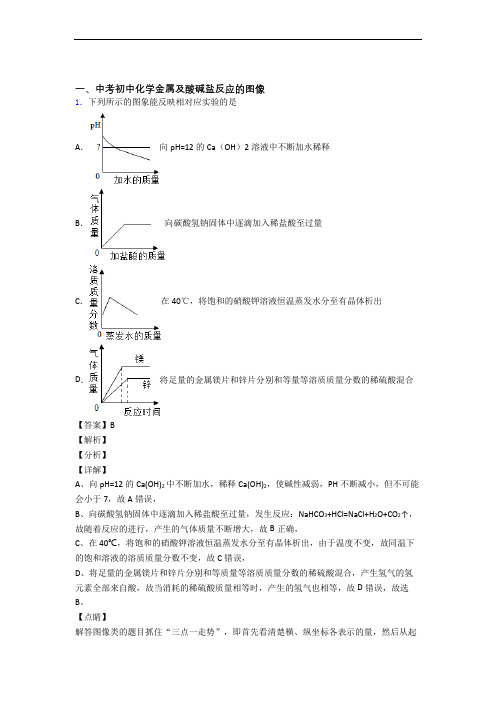

一、中考初中化学金属及酸碱盐反应的图像1．下列所示的图象能反映相对应实验的是A．向pH=12的Ca（OH）2溶液中不断加水稀释B．向碳酸氢钠固体中逐滴加入稀盐酸至过量C．在40℃，将饱和的硝酸钾溶液恒温蒸发水分至有晶体析出D．将足量的金属镁片和锌片分别和等量等溶质质量分数的稀硫酸混合【答案】B【解析】【分析】【详解】A、向pH=12的Ca(OH)2中不断加水，稀释Ca(OH)2，使碱性减弱，PH不断减小，但不可能会小于7，故A错误，B、向碳酸氢钠固体中逐滴加入稀盐酸至过量，发生反应：NaHCO3+HCl=NaCl+H2O+CO2↑，故随着反应的进行，产生的气体质量不断增大，故B正确，C、在40℃，将饱和的硝酸钾溶液恒温蒸发水分至有晶体析出，由于温度不变，故同温下的饱和溶液的溶质质量分数不变，故C错误，D、将足量的金属镁片和锌片分别和等质量等溶质质量分数的稀硫酸混合，产生氢气的氢元素全部来自酸，故当消耗的稀硫酸质量相等时，产生的氢气也相等，故D错误，故选B。

【点睛】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。

2．向一定质量AgNO3和Cu(NO3)2的混和溶液中逐渐加入足量的锌粒，下列图像不能正确反映对应关系的是A．B．C．D．【答案】B【解析】【分析】【详解】A、向一定质量硝酸银和硝酸铜的混和溶液中逐渐加入足量的锌粒，锌先与硝酸银反应生成硝酸锌和银，硝酸银反应完后，剩余的锌再与硝酸铜反应生成硝酸锌和铜，所以随着反应的进行，溶液中的硝酸锌逐渐增加，直至硝酸银与硝酸铜完全反应，选项正确；B、向一定质量硝酸银和硝酸铜的混和溶液中逐渐加入足量的锌粒，锌先与硝酸银反应生成硝酸锌和银，随着反应的进行，硝酸银的质量逐渐减少，直至硝酸银完全反应时硝酸银的质量为零，选项错误；C、向一定质量硝酸银和硝酸铜的混和溶液中逐渐加入足量的锌粒，锌先与硝酸银反应生成硝酸锌和银，硝酸银反应完后，剩余的锌再与硝酸铜反应生成硝酸锌和铜，由化学方程式Zn+2AgNO3=Zn(NO3)2+2Ag可知，参加反应的锌与生成的银的质量比=65：216，反应后固体的质量增加，则溶液的质量减少，由化学方程式Zn+Cu(NO3)2=Zn(NO3)2+Cu可知，参加反应的锌与生成的铜的质量比=65：64，反应后固体的质量减少，则溶液的质量增加，选项正确；D、向一定质量硝酸银和硝酸铜的混和溶液中逐渐加入足量的锌粒，锌先与硝酸银反应生成硝酸锌和银，硝酸银反应完后，剩余的锌再与硝酸铜反应生成硝酸锌和铜，所以反应一段时间后才有铜生成，铜的质量开始增加，直至硝酸铜完全反应，选项正确，故选B。

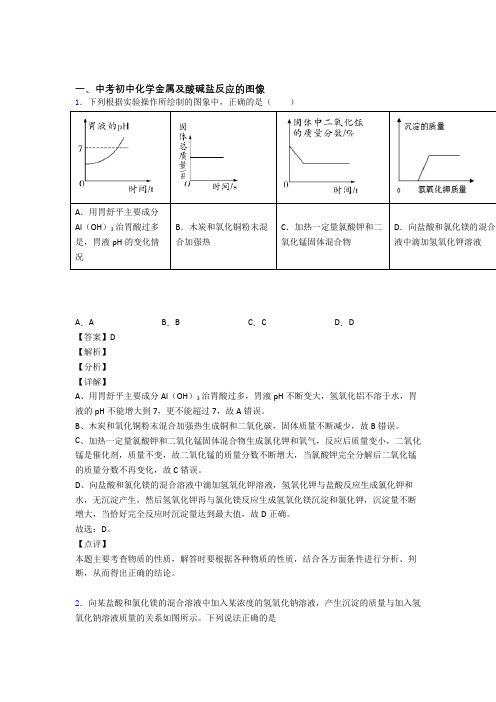

一、中考初中化学金属及酸碱盐反应的图像1．下列根据实验操作所绘制的图象中，正确的是（）A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、用胃舒平主要成分Al（OH）3治胃酸过多，胃液pH不断变大，氢氧化铝不溶于水，胃液的pH不能增大到7，更不能超过7，故A错误。

B、木炭和氧化铜粉末混合加强热生成铜和二氧化碳，固体质量不断减少，故B错误。

C、加热一定量氯酸钾和二氧化锰固体混合物生成氯化钾和氧气，反应后质量变小，二氧化锰是催化剂，质量不变，故二氧化锰的质量分数不断增大，当氯酸钾完全分解后二氧化锰的质量分数不再变化，故C错误。

D、向盐酸和氯化镁的混合溶液中滴加氢氧化钾溶液，氢氧化钾与盐酸反应生成氯化钾和水，无沉淀产生，然后氢氧化钾再与氯化镁反应生成氢氧化镁沉淀和氯化钾，沉淀量不断增大，当恰好完全反应时沉淀量达到最大值，故D正确。

故选：D。

【点评】本题主要考查物质的性质，解答时要根据各种物质的性质，结合各方面条件进行分析、判断，从而得出正确的结论。

2．向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，产生沉淀的质量与加入氢氧化钠溶液质量的关系如图所示。

下列说法正确的是A ．a 点时，溶液pH>7B ．c 点时，溶液中含有两种溶质C ．b 点时，溶液质量比原混合溶液质量小D ．d 点时，整个反应过程消耗的氢氧化钠溶液质量为8g 【答案】B 【解析】 【分析】 【详解】A. 向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，先后发生的反应分别是：NaOH+HCl=NaCl+H 2O ，MgCl 2+2NaOH=Mg(OH)2↓+2NaCl ，a 点时，盐酸没有完全反应，溶液显酸性，pH <7，故A 错误；B. c 点时，是氢氧化钠和氯化镁反应，溶液中含有氯化镁和生成的氯化钠两种溶质，故B 正确；C. b 点时，氢氧化钠与盐酸恰好反应，因为反应中无气体、沉淀生成，所以溶液质量大于原混合溶液质量，故C 错误；D. d 点时，生成了8g 氢氧化镁沉淀，设与氯化镁反应的氢氧化钠的质量为x 。

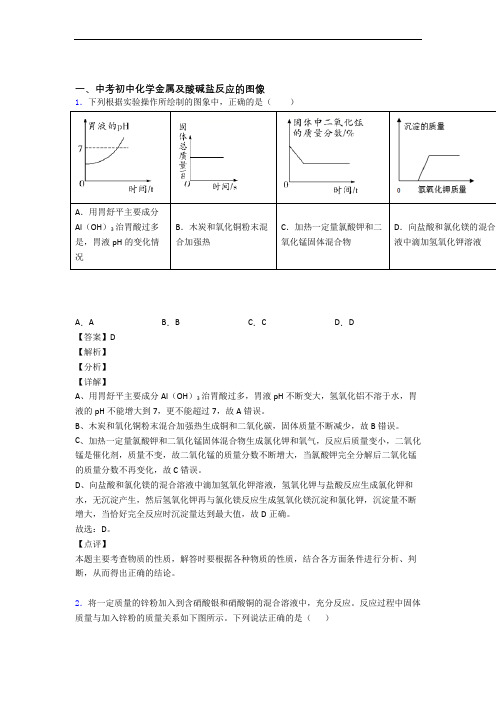

一、中考初中化学金属及酸碱盐反应的图像1．下列根据实验操作所绘制的图象中，正确的是（）A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、用胃舒平主要成分Al（OH）3治胃酸过多，胃液pH不断变大，氢氧化铝不溶于水，胃液的pH不能增大到7，更不能超过7，故A错误。

B、木炭和氧化铜粉末混合加强热生成铜和二氧化碳，固体质量不断减少，故B错误。

C、加热一定量氯酸钾和二氧化锰固体混合物生成氯化钾和氧气，反应后质量变小，二氧化锰是催化剂，质量不变，故二氧化锰的质量分数不断增大，当氯酸钾完全分解后二氧化锰的质量分数不再变化，故C错误。

D、向盐酸和氯化镁的混合溶液中滴加氢氧化钾溶液，氢氧化钾与盐酸反应生成氯化钾和水，无沉淀产生，然后氢氧化钾再与氯化镁反应生成氢氧化镁沉淀和氯化钾，沉淀量不断增大，当恰好完全反应时沉淀量达到最大值，故D正确。

故选：D。

【点评】本题主要考查物质的性质，解答时要根据各种物质的性质，结合各方面条件进行分析、判断，从而得出正确的结论。

2．将一定质量的锌粉加入到含硝酸银和硝酸铜的混合溶液中，充分反应。

反应过程中固体质量与加入锌粉的质量关系如下图所示。

下列说法正确的是（）A．d点溶液为蓝色B．a点固体为Zn、Cu、AgC．b点溶液中的溶质有两种D．c点固体中加入稀盐酸有气泡产生【答案】C【解析】【分析】锌、银、铜的活动性顺序是：锌>铜>银；锌粉加入到含硝酸银和硝酸铜的混合溶液中，锌先与溶液中硝酸银反应完全后，再与硝酸铜反应；反应过程中析出固体质量是纵坐标，加入锌粉的质量是横坐标；锌和硝酸银反应固体质量增加，锌与硝酸铜反应固体质量减少；所以0b段是锌和硝酸银反应，bc段是锌与硝酸铜反应，cd段是锌粉过量。

【详解】A、 d点是锌粉过量，已经把硝酸银和硝酸铜两者反应完全，溶液中没有了硫酸铜，溶液不为蓝色，不符合题意；B、a点是锌与硝酸银反应了一部分，所以a点固体只有Ag，不符合题意；C、b点是锌和硝酸银恰好完全反应，锌与硝酸银反应生成银和硝酸锌，硝酸铜还没反应，所以b点溶液中的溶质是硝酸锌、硝酸铜两种，符合题意；D、c点是锌与硝酸铜完全反应，析出固体是Ag、Cu，Ag和Cu在金属活动性顺序表中氢的后面，不与稀盐酸反应，不符合题意。

一、中考初中化学金属及酸碱盐反应的图像1．向甲物质中逐滴加入相应的乙溶液至过量．反应过程中产生的气体或沉淀的质量与加入的乙的质量关系，符合图曲线描述的是（）A．甲：铜、锌的混合物乙：稀盐酸B．甲：硝酸和稀硫酸的混合溶液乙：氯化钡溶液C．甲：氢氧化钠和氯化钠的混合溶液乙：稀盐酸D．甲：盐酸和氯化铜的混合溶液乙：氢氧化钠溶液【答案】D【解析】【分析】【详解】A、由于锌和稀盐酸反应一开始就会生成大量的气体，故A错误；B、由于氯化钡和稀硫酸反应会生成难溶于水难溶于酸的沉淀硫酸钡，故B错误；C、向氯化钠和氢氧化钠的混合溶液加入稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，没有气体或沉淀产生，与曲线所示不一致，故C不正确；D、向盐酸和氯化铜的混合溶液加入氢氧化钠溶液，由于盐酸的存在，氢氧化钠不能与氯化铜反应生成了氢氧化铜沉淀。

氢氧化钠先与盐酸反应生成氯化钠和水，既无气体也无沉淀；待盐酸完全反应后，所加入的氢氧化钠开始与氯化铜反应产生氢氧化铜蓝色沉淀至氯化铜完全反应为止；与曲线所示一致，故D正确。

故选D。

2．只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。

下列判断合理的是①M中一定不含有碳酸钠②图中ab间（不含a、b两点）滴入酚酞溶液变红色③bc段表示沉淀部分消失，无气泡产生④c点后溶液中的溶质不少于两种A．①②③④B．③④C．①②D．①②③【答案】A【解析】【分析】【详解】只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，硫酸能与足量的氢氧化钡溶液反应生成不溶于酸的硫酸钡沉淀和水，沉淀的质量逐渐增加，至完全反应不再发生改变，故oa段沉淀质量增加；ab段沉淀质量不变；bc段质量减少，是因为生成的沉淀中，一部分沉淀能与稀盐酸反应。

①M中一定不含有碳酸钠，因为碳酸钠能与硫酸反应，不能共存，故说法正确。

②图中ab间（不含a、b两点）是过量的氢氧化钡与盐酸反应的过程，过程中呈碱性，滴入酚酞溶液变红，故说法正确。

一、中考初中化学金属及酸碱盐反应的图像1．下列图象分别与选项中的操作项对应，其中合理的是( )A．向氢氧化钠溶液中不断加水，溶液的pH与加入水的质量关系B．某温度下，向一定质量的KNO3不饱和溶液中不断地加入KNO3固体C．向一定量FeCl3溶液和稀盐酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸钙固体【答案】C【解析】【分析】【详解】A、向氢氧化钠溶液中不断加水，溶液的碱性变弱，但溶液始终显碱性，溶液的pH不可能小于或等于7，不符合题意；B、某温度下，向一定质量的KNO3不饱和溶液中不断地加入KNO3固体，硝酸钾能继续溶解，当达到饱和状态后不再发生改变，但KNO3不饱和溶液溶质质量分数不可能为0，即起始值不为0，不符合题意；C、向一定量FeCl3溶液和稀盐酸的混合溶液中滴加NaOH溶液，NaOH先与盐酸反应，开始时不会生成沉淀，盐酸消耗完再与氯化铁反应会生成氢氧化铁沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，符合题意；D、碳酸钙在高温下分解生成氧化钙和二氧化碳，加热到一定温度才能分解，随着反应的进行，剩余固体的质量逐渐减少，但不可能减少至0，不符合题意。

故选C。

2．下列所示的图象能反映相对应实验的是A．向pH=12的Ca（OH）2溶液中不断加水稀释B．向碳酸氢钠固体中逐滴加入稀盐酸至过量C．在40℃，将饱和的硝酸钾溶液恒温蒸发水分至有晶体析出D．将足量的金属镁片和锌片分别和等量等溶质质量分数的稀硫酸混合【答案】B【解析】【分析】【详解】A、向pH=12的Ca(OH)2中不断加水，稀释Ca(OH)2，使碱性减弱，PH不断减小，但不可能会小于7，故A错误，B、向碳酸氢钠固体中逐滴加入稀盐酸至过量，发生反应：NaHCO3+HCl=NaCl+H2O+CO2↑，故随着反应的进行，产生的气体质量不断增大，故B正确，C、在40℃，将饱和的硝酸钾溶液恒温蒸发水分至有晶体析出，由于温度不变，故同温下的饱和溶液的溶质质量分数不变，故C错误，D、将足量的金属镁片和锌片分别和等质量等溶质质量分数的稀硫酸混合，产生氢气的氢元素全部来自酸，故当消耗的稀硫酸质量相等时，产生的氢气也相等，故D错误，故选B。

一、中考初中化学金属及酸碱盐反应的图像1．现有盐酸和CaCl2的混合溶液，向其中逐滴滴入Na2CO3,溶液，生成沉淀质量与滴入Na2CO3溶液质量的变化关系如图所示，下列说法不正确的是（）A．反应过程中先冒气泡，后产生白色沉淀B．滴至bg时，溶液中的含HCl、NaCl两种溶质C．滴至cg时，溶液恰好完全反应D．滴至dg时，溶液pH>7【答案】B【解析】【详解】A、向盐酸和CaCl2的混合溶液中逐滴滴入Na2CO3溶液时，碳酸钠先和稀盐酸反应生成氯化钠、水和二氧化碳，后和氯化钙反应生成碳酸钙沉淀和氯化钠，故正确；B、滴至bg时，溶液中不含HCl，含有反应生成的NaCl和没有反应的氯化钙两种溶质，该选项说法不正确；C. 滴至cg时，沉淀质量不再增加，说明此时溶液恰好完全反应，故正确；D、滴至dg时，溶液中的溶质是反应生成的氯化钠和过量的碳酸钠，碳酸钠溶液显碱性，因此溶液显碱性，该选项说法正确。

故选：B。

2．下列选项中符合如图曲线所示变化规律的是A．向一定量水中逐渐加入氯化钠B．向一定量硫酸铜溶液中逐渐加入铁粉C．向一定量硝酸钾的不饱和溶液中逐渐加入硝酸钾D．向一定量碳酸钠溶液中逐渐加入稀盐酸【答案】C【解析】【分析】【详解】A. 刚开始是水，溶质氯化钠的质量等于0；当不断加入氯化钠固体时，溶质的质量在不断增加，溶质的质量分数逐渐增大；当氯化钠不再溶解时，溶液饱和，溶质不变，溶质的质量分数也恒定不变，选项错误；B. 向一定量硫酸铜溶液中逐渐加入铁粉，铁和硫酸铜反应生成硫酸亚铁和铜，溶质由硫酸铜转化成硫酸亚铁，每160份质量的硫酸铜转化成152份质量的硫酸亚铁，溶质的质量减少，选项错误；C. 刚开始是不饱和硝酸钾溶液，溶质硝酸钾的质量大于0；当不断加入硝酸钾固体时，溶质的质量在不断增加，溶质的质量分数逐渐增大；当硝酸钾不再溶解时，溶液饱和，溶质不变，溶质的质量分数也恒定不变，选项正确；D. 向一定量碳酸钠溶液中逐渐加入稀盐酸，碳酸钠和盐酸反应生成氯化钠、二氧化碳、水，每106份质量的碳酸钠转化成117份质量的氯化钠，溶质的质量增加，完全反应后，继续加入盐酸，又增加了溶质氯化氢，故溶质的质量继续增加，选项错误。

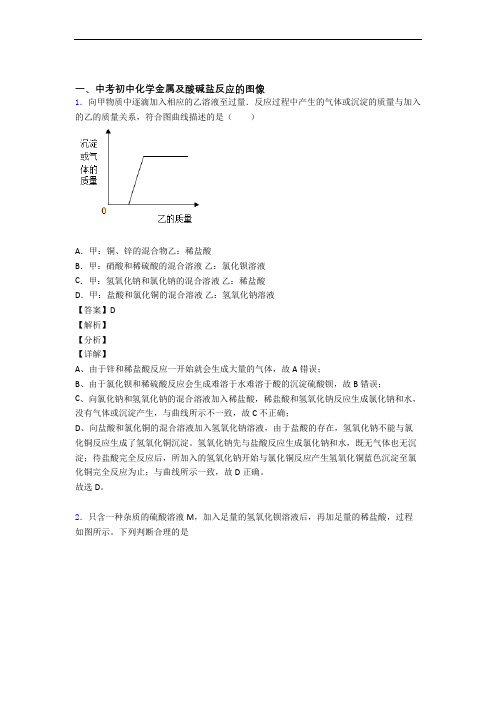

一、中考初中化学金属及酸碱盐反应的图像1．向甲物质中逐滴加入相应的乙溶液至过量．反应过程中产生的气体或沉淀的质量与加入的乙的质量关系，符合图曲线描述的是（）A．甲：铜、锌的混合物乙：稀盐酸B．甲：硝酸和稀硫酸的混合溶液乙：氯化钡溶液C．甲：氢氧化钠和氯化钠的混合溶液乙：稀盐酸D．甲：盐酸和氯化铜的混合溶液乙：氢氧化钠溶液【答案】D【解析】【分析】【详解】A、由于锌和稀盐酸反应一开始就会生成大量的气体，故A错误；B、由于氯化钡和稀硫酸反应会生成难溶于水难溶于酸的沉淀硫酸钡，故B错误；C、向氯化钠和氢氧化钠的混合溶液加入稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，没有气体或沉淀产生，与曲线所示不一致，故C不正确；D、向盐酸和氯化铜的混合溶液加入氢氧化钠溶液，由于盐酸的存在，氢氧化钠不能与氯化铜反应生成了氢氧化铜沉淀。

氢氧化钠先与盐酸反应生成氯化钠和水，既无气体也无沉淀；待盐酸完全反应后，所加入的氢氧化钠开始与氯化铜反应产生氢氧化铜蓝色沉淀至氯化铜完全反应为止；与曲线所示一致，故D正确。

故选D。

2．只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。

下列判断合理的是①M中一定不含有碳酸钠②图中ab间（不含a、b两点）滴入酚酞溶液变红色③bc段表示沉淀部分消失，无气泡产生④c点后溶液中的溶质不少于两种A．①②③④B．③④C．①②D．①②③【答案】A【解析】【分析】【详解】只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，硫酸能与足量的氢氧化钡溶液反应生成不溶于酸的硫酸钡沉淀和水，沉淀的质量逐渐增加，至完全反应不再发生改变，故oa段沉淀质量增加；ab段沉淀质量不变；bc段质量减少，是因为生成的沉淀中，一部分沉淀能与稀盐酸反应。

①M中一定不含有碳酸钠，因为碳酸钠能与硫酸反应，不能共存，故说法正确。

②图中ab间（不含a、b两点）是过量的氢氧化钡与盐酸反应的过程，过程中呈碱性，滴入酚酞溶液变红，故说法正确。

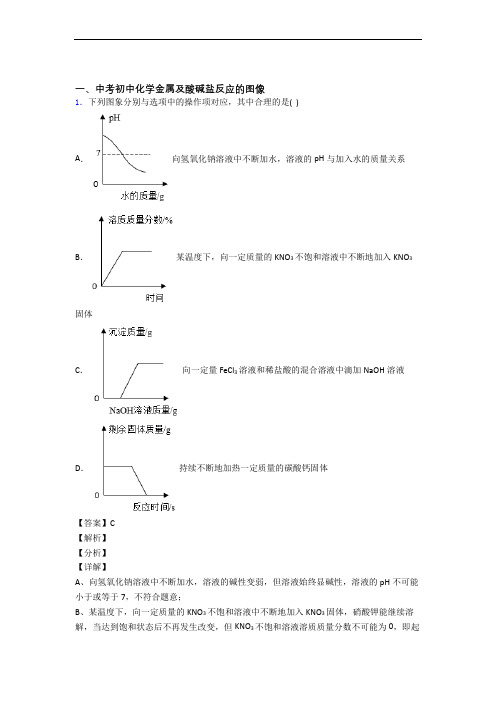

一、中考初中化学金属及酸碱盐反应的图像1．下列图象分别与选项中的操作项对应，其中合理的是( )A．向氢氧化钠溶液中不断加水，溶液的pH与加入水的质量关系B．某温度下，向一定质量的KNO3不饱和溶液中不断地加入KNO3固体C．向一定量FeCl3溶液和稀盐酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸钙固体【答案】C【解析】【分析】【详解】A、向氢氧化钠溶液中不断加水，溶液的碱性变弱，但溶液始终显碱性，溶液的pH不可能小于或等于7，不符合题意；B、某温度下，向一定质量的KNO3不饱和溶液中不断地加入KNO3固体，硝酸钾能继续溶解，当达到饱和状态后不再发生改变，但KNO3不饱和溶液溶质质量分数不可能为0，即起始值不为0，不符合题意；C、向一定量FeCl3溶液和稀盐酸的混合溶液中滴加NaOH溶液，NaOH先与盐酸反应，开始时不会生成沉淀，盐酸消耗完再与氯化铁反应会生成氢氧化铁沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，符合题意；D、碳酸钙在高温下分解生成氧化钙和二氧化碳，加热到一定温度才能分解，随着反应的进行，剩余固体的质量逐渐减少，但不可能减少至0，不符合题意。

故选C。

2．只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。

下列判断合理的是①M中一定不含有碳酸钠②图中ab间（不含a、b两点）滴入酚酞溶液变红色③bc段表示沉淀部分消失，无气泡产生④c点后溶液中的溶质不少于两种A．①②③④B．③④C．①②D．①②③【答案】A【解析】【分析】【详解】只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，硫酸能与足量的氢氧化钡溶液反应生成不溶于酸的硫酸钡沉淀和水，沉淀的质量逐渐增加，至完全反应不再发生改变，故oa段沉淀质量增加；ab段沉淀质量不变；bc段质量减少，是因为生成的沉淀中，一部分沉淀能与稀盐酸反应。

①M中一定不含有碳酸钠，因为碳酸钠能与硫酸反应，不能共存，故说法正确。

一、中考初中化学金属及酸碱盐反应的图像1．只含一种杂质的硫酸溶液M,加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。

下列判断合理的是A．M中一定含有碳酸钠B．图中ab间(不含a、b两点)滴入酚酞溶液变红色C．bc 段表示沉淀部分消失，有气泡产生D．d点溶液中的溶质为两种【答案】B【解析】【分析】稀硫酸和氢氧化钡反应生硫酸钡沉淀和水，硫酸钡不溶于稀盐酸中，稀盐酸和氢氧化钡反应生成氯化钡和水。

根据题意，只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，开始沉淀增加，然后沉淀不变，最后沉淀减少一部分，然后保持不变。

【详解】A、M中一定不含有碳酸钠，因为是硫酸和碳酸钠二者反应生硫酸钠和水、二氧化碳，不能共存，不符合题意；B、ab过程中沉淀不变，说明加入的盐酸与过量的氢氧化钡反应，氢氧化钡显碱性，故图中ab间（不含a、b两点）滴入酚酞溶液变红色，符合题意；C、bc段表示沉淀部分消失，因为溶液中不可能存在碳酸根，故沉淀中没有碳酸盐沉淀，故无气泡产生，不符合题意；D、d点溶液中有溶于盐酸的沉淀与盐酸反应生成的盐，有盐酸与剩余的氢氧化钡反应生成的氯化钡，还可能有剩余的盐酸，故溶质不少于两种，不符合题意。

故选B。

2．下列所示的图象能反映相对应实验的是A．向pH=12的Ca（OH）2溶液中不断加水稀释B．向碳酸氢钠固体中逐滴加入稀盐酸至过量C．在40℃，将饱和的硝酸钾溶液恒温蒸发水分至有晶体析出D．将足量的金属镁片和锌片分别和等量等溶质质量分数的稀硫酸混合【答案】B【解析】【分析】【详解】A、向pH=12的Ca(OH)2中不断加水，稀释Ca(OH)2，使碱性减弱，PH不断减小，但不可能会小于7，故A错误，B、向碳酸氢钠固体中逐滴加入稀盐酸至过量，发生反应：NaHCO3+HCl=NaCl+H2O+CO2↑，故随着反应的进行，产生的气体质量不断增大，故B正确，C、在40℃，将饱和的硝酸钾溶液恒温蒸发水分至有晶体析出，由于温度不变，故同温下的饱和溶液的溶质质量分数不变，故C错误，D、将足量的金属镁片和锌片分别和等质量等溶质质量分数的稀硫酸混合，产生氢气的氢元素全部来自酸，故当消耗的稀硫酸质量相等时，产生的氢气也相等，故D错误，故选B。
