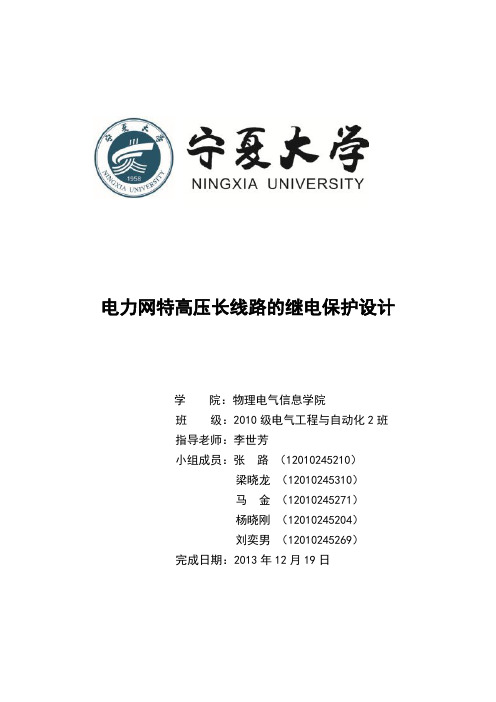

电力网特高压长线路的继电保护设计学院：物理电气信息学院班级：2010级电气工程与自动化2班指导老师：李世芳小组成员：张路（12010245210）梁晓龙（12010245310）马金（12010245271）杨晓刚（12010245204）刘奕男（12010245269）完成日期：2013年12月19日摘要：随着我国社会经济的发展,电力需求日益增长,发展特高压输电技术,实现电网技术质的飞跃,是保障电力和社会经济协调发展的要措施。
特高压输电线路正逐渐成为全国统一电网的骨干网架。
IOO0k 特高压输电系统有大容量、长距离和低损耗的输电特点,与500kV输电线路相比,导线的等效直径增大、阻抗下降、阻抗角增大、传输率增大、相对相以及相对地之间的分布电容增大。
特高压输电线路具有电压高、线路长、输送功率大、阻抗小、分布电容大、线路充电电容电流大等特点，使得电气特征发生了大幅度变化，给特高压系统继电保护带来相当大的影响。
本文探讨了特高压输电线路继电保护面临的问题，论述了适用于特高压输电线路的继电保护技术，提出了继电保护配置设计的原则，并在实际工程中提出配置设计的具体应用方案。
关键词：特高压;分布电容;继电保护一、课题背景及意义为了提高输电的经济性能,满足大容量、远距离输电的需求,电网的电压等级不断提高,建立长距离、大容量、低损耗的输电系统已经成为世界各国电网发展的必然。
美国、前苏联、日本、意大利等国自上世纪70年代就开始进行lOOOkV及以上电压等级的特高压输电技术的研究,并建设了相应的实验室和短距离试验线路但是由于国际大环境变化以及西方经济发展速度减缓等因素导致上述国家的电力需求衰退,许多特高压输电工程纷纷停滞,已经建成的特高压输电线路只能以低电压等级运行我国在经过近二十年的早期研究、论证分析和设计筹备等的前期准备工作阶段,于2005年启动了特高压输变电试验示范工程的建设工作,北起山西长治晋东南变电站,经河南南阳开关站,南止湖北荆门变电站,连接华北和华中两大电网,线路全长640千米,电压等级为交流lOOOkV。
微机原理课设模拟热水器宁夏大学微机原理课程设计报告微机原理课程设计报告1宁夏大学微机原理课程设计报告摘要随着技术的发展和进步，微型计算机的应用在各行各业迅猛发展，它已经成为每个专业技术人员必备的基础。
本系统设计的温度显示是以8086微处理器为CPU，用ADC0809进行采样值的模数转换，将不同温度值送入8255中，。
8255做可编程并行接口现实温度的电路，并将分离后的温度值得个位，十位，百位分别送入LED数码管进行精确显示。
在此系统中，8255的功能是对LED数码管进行温度的读入，并进行位选和段选。
当延时达到一定时间后，CPU即处理，使LED显示器显示当前的温度。
程序由以下模块组成:系统共有4个功能模块，分别为:主控模块，A/D转换模块，显示模块，延时模块。
关键词:微型计算机，热水器，8255，A/D转换2宁夏大学微机原理课程设计报告第1章设计原理1.1设计原理模拟热水器系统的总体设计原理是:首先利用模数转换芯片ADC0809实现由模拟量转化为数字量，通常要经历采样，量化，编码三个步骤，将温度模拟量转换为数字量。
再将转换出来的数字量通过CPU系统总线送给可编程并行通信接口芯片8255来实现读写操作，然后将数据通过LED数码显示管来显示出当前温度。
具体做法是为了实现精确的表示出当前的温度值，显示温度的百位，十位，个位。
我们先在数据段开辟一显示缓冲区，用来存储当前温度，初始化我们所要应用的芯片8255，ADC0809后，主程序开始，为了将温度模拟量转化为数字量，启动AD采样，读AD采样结果，将结果送变量。
为了显示温度的百位，十位，个位，将样值分离，在通过8255的A口进行段选，B口进行位选。
为了得到良好的显示效果，本程序调用了一段精确的延时程序，使各位在时间显示上有短暂的间隔。
最后通过LED数码管显示出来，通过调节滑动变阻器改变温度，再显示，有此循环，就形成了精确的温度显示系统。
