第05章 围岩分级与围岩压力

第05章 围岩分级与围岩压力

兰州理工大学土木工程学院
School of civil engineering Lanzhou University of Technology
隧道工程
5.2 围岩分级及其应用
5.2.1 现行公路隧道围岩分级方法 1） 公路隧道围岩分级的出发点 ● 强调岩体的地质特征的完整性和稳定性；
● 分级指标应采用定性和定量指标结合方式；
兰州理工大学土木工程学院
School of civil engineering Lanzhou University of Technology
Surrounding rock classification and pressure
主讲：乔雄
兰州理工大学土木工程学院
隧道工程
内 容
5.1 概述 5.2 围岩分级及其应用 5.3 围岩压力的确定
①岩石坚硬程度
②围岩完整状态 ③地下水
初步分级
④围岩初始地应力
修正初步分级
兰州理工大学土木工程学院
School of civil engineering Lanzhou University of Technology
隧道工程
5.2 围岩分级及其应用
5.2.1 现行公路隧道围岩分级方法
3）具体分级方法
隧道工程
5.1.2 基本概念 （4）岩石是由具有一定结构构造的矿物（含结晶和非结晶的）集合体 组成的。其力学性质主要取决于组成岩石的矿物成分及其相对含量。 （5）岩体是指在地质历史过程中形成的，由岩石单元体（或称岩块） 和结构面网络组成的，具有一定的结构并赋存于一定的天然应力状态 和地下水等地质环境中的地质体。 岩石与岩体的区别： 岩石：均质、连续、各向同性
隧道工程

专题二-围岩分级和围岩压力.

专题二-围岩分级和围岩压力.

其它产状；较软岩或软硬岩互层，以软岩为主，中、薄层，岩层产状 D类岩：4.0>V≥3.0；
为横向中倾。
E类岩：3.0＞V≥2.0。
Ⅳ
Ⅳ3
坚硬状粘质土，天然重度≥20kN/m3；
密实状砂质土，细粒含量≥30%且细粒含水量≤18.75%，或细粒含量＜
土质 围岩
10%。 密实状碎石土，细料含量≥30%且细料含水量≤14%，或细料含量＜ 30%。
四、考虑围岩构造类型及变形失稳机理的围岩分级方法
围岩分级 基本级 亚
别级
Ⅰ
围岩 类型
围岩基本地质特征
岩质 完整围岩：极硬岩，岩体完整。 围岩 层状围岩：极硬岩，巨厚层。
Ⅱ
岩质 围岩
完整围岩：硬岩，岩体完整。 块状围岩：极硬岩，岩体较完整。 层状围岩：极硬岩，厚层状；硬岩，巨厚层。
弹性波速 （km/s）
A类岩：4.0＞ V≥3.0； B类岩：4.3＞ V≥3.3； C类岩：3.5＞ V≥3.0；
D类岩：
碎裂围岩：硬岩，岩体较破碎，结构面发育，结合好；较软岩， 4.0>V≥3.0；
Ⅳ
2
岩质 岩体较破碎，结构面发育，结合一般。 围岩 层状围岩：极硬岩，中厚层，岩层产状为纵向中倾；软硬岩互
E类岩：3.0＞ V≥2.0。
三、我国铁路隧道围岩分级方法
我国现行的《铁路隧道设计标准》中明确规 定，目前铁路隧道围岩分级承受两种方法，即以 围岩稳定为根底的分级方法和按弹性波(纵波)速 度的分级方法。
(一)以围岩稳定性为根底的分级方法
1.围岩分级的根本因素
(1)岩石坚硬程度 依据单轴饱和极限抗压强度Rc分为5级，即
极硬岩、硬质岩、较软岩、软岩、极软岩，如表。

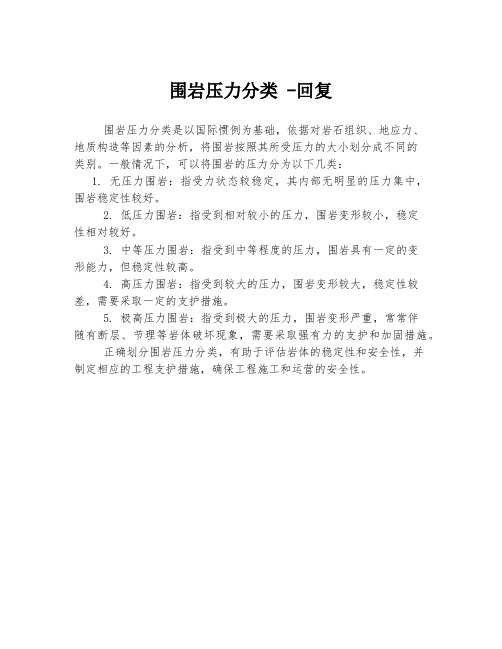

围岩压力分类 -回复

围岩压力分类 -回复

围岩压力分类 -回复
围岩压力分类是以国际惯例为基础，依据对岩石组织、地应力、
地质构造等因素的分析，将围岩按照其所受压力的大小划分成不同的
类别。

一般情况下，可以将围岩的压力分为以下几类：
1. 无压力围岩：指受力状态较稳定，其内部无明显的压力集中，围岩稳定性较好。

2. 低压力围岩：指受到相对较小的压力，围岩变形较小，稳定
性相对较好。

3. 中等压力围岩：指受到中等程度的压力，围岩具有一定的变
形能力，但稳定性较高。

4. 高压力围岩：指受到较大的压力，围岩变形较大，稳定性较差，需要采取一定的支护措施。

5. 极高压力围岩：指受到极大的压力，围岩变形严重，常常伴
随有断层、节理等岩体破坏现象，需要采取强有力的支护和加固措施。

正确划分围岩压力分类，有助于评估岩体的稳定性和安全性，并
制定相应的工程支护措施，确保工程施工和运营的安全性。

隧道围岩分级及围岩压力

隧道围岩分级及围岩压力
岩石强度和地下水等工程地质条件和弹性波纵波速度 因素，把围岩分为 6级，依其稳定性由好到差为Ⅰ、Ⅱ、 Ⅲ、Ⅳ、Ⅴ、Ⅵ。
1. 围岩的结构特征和完整状态
围岩体通常是被各种结构面切割成大小不等、形
态各异、种类不同的岩石单元体（即结构体），围岩 结构特征是指结构面和结构体的特征。
第二十四页，编辑于星期三：十二点 十五分。
地坑院出入口
下一张
第十六页，编辑于星期三：十二点 十五分。
地坑院出入口
下一张
第十七页，编辑于星期三：十二点 十五分。
地坑院室内
返回
第十八页，编辑于星期三：十二点 十五分。
2．以岩石物理性质为指标的分级法：前苏联的
普氏分级法（也称 f 值分级法），“ f ”值是一个
综合的物性指标，它代表岩石的相对坚固性。如：
下一张
第三十三页，编辑于星期三：十二点 十五分。
五道岭隧道内衬砌
返回
第三十四页，编辑于星期三：十二点 十五分。
二、坑道开挖前后围岩应力状态 （一）坑道开挖前围岩应力状态（初始应力状态）
坑道开挖前，地层是处于相对静止的状态。因为
地层中任何一处的土石都受到上、下、左、右、前、 后土石的挤压，保持着相对的平衡，称为原始应力状
式中： ? —泊松比，视地层性质不同 ? 值在
0.14~0.5 之间变化。 （二）坑道开挖后围岩应力状态（二次应力状态）
围岩应力重分布：坑道开挖之后，由于其周边 岩体的卸荷作用破坏了原有的平衡状态，使围岩的应 力状态发生了变化，同时产生了位移，促使应力重新 调整以达到新的平衡。
第三十八页，编辑于星期三：十二点 十五分。
第二十九页，编辑于星期三：十二点 十五分。
返回 第二节 围岩压力及成拱作用

隧道围岩分级与围岩压力 围岩压力

隧道围岩分级与围岩压力 围岩压力

围岩压力
围岩压力
(a)
(b)
变
松
形
动
阶
阶
段
段
(c)
(d)
塌
成
落
拱
阶
阶
段
段
围岩松动压力的形成
围岩压力
围岩压力
⑴ 隧道开挖后，在围岩应力重分布过程中，顶板开始沉陷， 并出现拉断裂纹，可视为变形阶段；
⑵ 顶板的裂纹继续发展并且张开，由于结构面切割等原因， 逐渐转变为松动，可视为松动阶段；
⑶ 顶板岩体视其强度的不同而逐步坍塌，可视为坍塌阶段；
围岩压力
⑴ 深埋隧道围岩压力的确定(工程类比法)
围岩竖向匀布压力q 按下式计算：
q = 0.45 ×2 s-1×γω (kN/m2)
式中 ：S—围岩级别，如属II级，则S＝2； γ— 围岩容重， (kN/m3)； ω＝1+ i(B-5) — 宽度影响系数； B — 隧道宽度,(m）； i —以B＝5m为基准，B每增减1m时的围岩压力增减率。 当B<5m，取i ＝0.2；当B > 5m,取i ＝0.1。
围岩压力
① 深、浅埋隧道的判定原则
Hp＝（2～2.5）hq 式中:Hp—深浅埋隧道分界深度;
hq—荷载等效高度，按下式计算： hq＝q/γ
q —深埋隧道竖向均布压力 kN／m2； γ —围岩容重（kN／m2）。
围岩压力
在矿山法施工的条件下
I～Ⅲ级围岩取 Hp＝2hq
Ⅳ～Ⅵ级围岩取 Hp＝2.5hq
围岩压力
围岩压力
围岩压力
围岩压力是指隧道开挖后，围岩作用在隧道支护上的压力，是隧道支撑
或衬砌结构的主要荷载之一。
岩体初始 应力状态

围岩分级与围岩压力

其它指标（膨胀性、软化性、抗冻性等）
力学性质
强度指标（抗拉、抗剪、抗压等）
变形特性（压缩变形、剪切变形、流变等）
注意岩体和岩石性质的差异
1、隧道围岩的概念及其性质
1、隧道围岩的概念及其性质
岩石试样中孔隙体积与试样体积的百分比称为孔隙率。
可分为：天然密度、饱和密度、干密度、颗粒密度等
质量指标（密度、容重等）
隧道围岩的工程性质
（2）隧道围岩的工程性质
强度指标（抗压、抗拉、抗剪等）
岩石在荷载作用下破坏时承受的最大荷载应力称为强度。包括抗压、抗拉、抗剪强度等，其中以抗压和抗剪为最为重要，很少考虑抗拉强度。
变形指标（压缩、剪切、流变等）
影响因素十分复杂。包括作用力的大小和方式；岩石物理性质，如矿物组成和结构构造；变形条件，如围压、温度、孔隙压力、时间、含水量等。
（1）隧道ห้องสมุดไป่ตู้岩的概念
注意几个问题:
围岩≠岩体
围岩不是整个岩土体，是受隧道建设影响（工程意义上的影响）的那部分岩土体
岩体≠岩石
岩体=岩石+结构面
围岩既可能是岩质，也可能是土质，或是二者混合体
1、隧道围岩的概念及其性质
（2）隧道围岩的工程性质
物理性质
质量指标（密度、容重等）
孔隙指标（孔隙率等）
水理指标（吸水率、含水率、饱水率等）
3、隧道围岩分级
（3）铁路和公路隧道围岩分级
(C) 现行铁路隧道围岩分级方法
围岩基本分级
修正基本分级
①岩石坚硬程度
软硬岩分界指标：30Mpa Rb>30 硬岩 5 <Rb≤30 软岩 Rb <5 极软岩
②岩体完整程度
指标1：结构面发育程度 指标2：地质构造影响程度 由此两指标，将岩体完整程度分为5个级别。

围岩分级与围岩压力—围岩压力(隧道工程施工课件)

第二节围岩压力及成拱作用
一、围岩压力及分类
(一)围岩压力概念
广义概念：围岩压力是指引起地下开挖空间周 围岩体和支护变形或破坏的作用力。它包括由地应 力引起的围岩应力以及围岩变形受阻而作用在支护 结构上的作用力。
狭义概念：指围岩变形受阻而作用在支护结构 上的作用力。
(二)围ቤተ መጻሕፍቲ ባይዱ压力分类
• 松动压力 • 形变压力 • 膨胀压力 • 冲击压力
➢ 地质因素：它包括初始应力状态、岩石力学性 质、岩体结构面等；
➢ 工程因素：它包括断面大小、施工方法、支护 设置时间、支护刚度、坑道形状等。
四、影响围岩压力的因素
具体来说可分为以下几类 ➢1.时间因素 ➢2.坑道的尺寸与形状 ➢3.坑道的埋深 ➢4.支护 ➢5.爆破 ➢6.超挖回填
当岩体具有吸水膨胀崩解的特征时，由于围岩 吸水而膨胀崩解所引起的压力称为膨胀压力。它 与形变压力的基本区别在于它是由吸水膨胀引起 的。
4.冲击压力
冲击压力是在围岩中积累了大量的弹性变形能 以后，由于隧道的开挖，围岩的约束被解除，能量 突然释放所产生的压力。
上述松动压力、形变压力往往同时存在，难以 严格区分。
水平岩层
倾斜岩层
拱顶坍塌、冒落
水平岩 层冒落
倾斜岩层掉 块、塌落
高边墙 坍塌
裂隙岩体顶部掉块
2.形变压力
形变压力是由于围岩变形受到与之密贴的支 护如锚喷支护等的抑制，而使围岩与支护结构共 同变形过程中，围岩对支护结构施加的接触压 力。
软岩巷道严重底鼓变形
软岩巷道变形、支撑断裂
3.膨胀压力
1.松动压力
由于开挖而松动或坍塌的岩体以重力形式直接作 用在支护结构上的压力称为松动压力。
松动压力常通过下列三种情况发生： 在整体稳定的岩体中，可能出现个别松动掉块的岩 石； 在松散软弱的岩体中，坑道顶部和两侧边帮冒落； 在节理发育的裂隙岩体中，围岩某些部位沿软弱面 发生剪切破坏或拉坏等局部塌落。

隧道围岩分级与围岩压力 围岩分级

形性质等：如岩石的单轴抗压强度、变形模量或弹性波速等。
第II类：与地质构造有关的要素。其分类指标采用诸如岩石 的质量指标、地质因素平分法等，这些指标实质上是对岩体完整 性或结构状态的评价。这类指标在划分围岩的级别中一般占有重 要地位；
第III类：与地下水有关的要素。
围岩分级
围岩分级
目前国内外围岩的分级方法，考虑上述三大基本要素，按其性 质主要分为：
⑴ 以岩石强度或物理指标为代表的分级方法 ⑵ 以岩体构造特征为代表的分级方法 ⑶ 以地质勘探手段相联系的分级方法 ⑷ 组合多种因素的分级方法 ⑸ 以工程对象为代表的分级法
围岩分级
围岩分级
4.我国公路隧道围岩分级 ⑴ 公路隧道围岩分级的出发点 ● 强调岩体的地质特征的完整性和稳定性； ● 分级指标应采用定性和定量指标结合方式； ● 明确工程目的和内容，并提出相应的措施； ● 分级应简明，便于使用； ● 考虑吸收其它围岩分级优点，并尽量和我国其它工程分级一致。
围岩分级
围岩分级
1.隧道围岩分级及其应用 目前，隧道围岩分级是隧道设计、施工的基础（工程类比法就
是建立在围岩分级的基础上的）。 认识事物的同一性和差异性的方法就是将事物进行分类和分级
● 围岩分类: 主要突出同一性,是质的定性评价,强调的是属性特征。 ● 围岩分级: 主要突出差异性,是量的界定,强调的是等级特征。
围岩分级
围岩分级
围岩分级
围岩
围岩是指隧道开挖后其周围产生应力重分布范围内的岩体，或指隧道 开挖后对其稳定性产生影响的那部分岩体。
围岩稳定性则是指坑道开挖后围岩自身在不支护条件下的稳定程度。
充分稳定
基本稳定
暂时稳定
不稳 定
围岩分级
围岩分级

围岩分类及围岩压力

利用：在“空间效应”范围内（一般为～1.5倍洞跨
