当前位置：文档之家 › 上海交大康美适电梯-龙门架结构家用别墅电梯最小尺寸规格大小、开门大小参数核算

上海交大康美适电梯-龙门架结构家用别墅电梯最小尺寸规格大小、开门大小参数核算

  • 格式：xlsx
  • 大小：15.49 KB
  • 文档页数：1

1.此公式满足的条件是：底坑≥500 顶层≥2800 井道深度≥1250 若底坑＜500 或者 1100≥井道深度＜1250 则顶层达到3300 2.别墅电梯轿厢面积不因大于1.6平方米 3.所有自动门均需大于600，公式算出来小于600，则无法实施 4.本公式只用于初步计算，具体以图纸为准 5.红色字体请勿修改，蓝色字体填入参数
后置龙门架别墅电梯算法 井道净宽 井道净深 轿厢宽度 轿厢深度 轿厢高度 门开大小 1500 1700 1100 1200 2150 850 顶层高度 底坑深度 3700 300 门开方式 中分双折
备注：建议13918079251 备注：建议开门宽度≤800
1.此公式满足的条件是：底坑≥300 顶层≥3700 2.别墅电梯轿厢面积不因大于1.6平方米 3.所有自动门均需大于600，公式算出来小于600，则无法实施 4.本公式只用于初步计算，具体以图纸为准 5.红色字体请勿修改，蓝色字体填入参数
注：仅供上海交大康美适电梯内部使用
侧置龙门架别墅电梯算法 井道净宽 井道净深 轿厢宽度 轿厢深度 轿厢高度 门开大小 1500 1200 900 850 2150 800 顶层高度 底坑深度 3000 500 门开方式 自动旁开门
备注：建议轿厢宽度≤1400 备注：建议轿厢深度≤1400 咨询热线：13918079251 备注：建议开门宽度≤800

合集下载

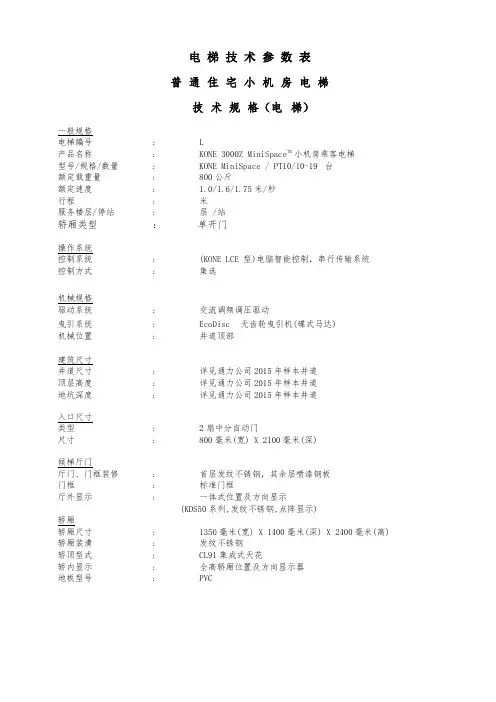

电梯技术参数表

电梯技术参数表

电梯技术参数表普通住宅小机房电梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000Z MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT10/10-19 台额定载重量: 800公斤额定速度: 1.0/1.6/1.75米/秒行程: 米服务楼层/停站: 层 /站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 800毫米(宽) X 2100毫米(深)候梯厅门厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板门框: 标准门框厅外显示: 一体式位置及方向显示(KDS50系列,发纹不锈钢,点阵显示)轿厢轿厢尺寸: 1350毫米(宽) X 1400毫米(深) X 2400毫米(高) 轿厢装潢: 发纹不锈钢轿顶型式: CL91集成式天花轿内显示: 全高轿厢位置及方向显示器地板型号: PVC普通住宅小机房电梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000Z MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT13/10-19 台额定载重量: 1000公斤额定速度: 1.0/1.6/1.75米/秒行程: 米服务楼层/停站: 层 /站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 900毫米(宽) X 2100毫米(深)候梯厅门厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板门框: 标准门框厅外显示: 一体式位置及方向显示(KDS50系列,发纹不锈钢,点阵显示)轿厢轿厢尺寸: 1600毫米(宽) X 1400毫米(深) X 2400毫米(高) 轿厢装潢: 发纹不锈钢轿顶型式: CL91集成式天花轿内显示: 全高轿厢位置及方向显示器地板型号: PVC普通住宅小机房电梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000E MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT10/10-19 台额定载重量: 800公斤额定速度: 2.0/2.5米/秒行程: 米服务楼层/停站: 层 /站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 800毫米(宽) X 2100毫米(深)候梯厅门厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板门框: 标准门框厅外显示: 一体式位置及方向显示(KDS50系列,发纹不锈钢,点阵显示)轿厢轿厢尺寸: 1350毫米(宽) X 1400毫米(深) X 2400毫米(高) 轿厢装潢: 发纹不锈钢轿顶型式: CL91集成式天花轿内显示: 全高轿厢位置及方向显示器地板型号: PVC普通住宅小机房电梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000E MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT13/10-19 台额定载重量: 1000公斤额定速度: 2.0/2.5米/秒行程: 米服务楼层/停站: 层 /站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 900毫米(宽) X 2100毫米(深)候梯厅门厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板门框: 标准门框厅外显示: 一体式位置及方向显示(KDS50系列,发纹不锈钢,点阵显示)轿厢轿厢尺寸: 1600毫米(宽) X 1400毫米(深) X 2400毫米(高) 轿厢装潢: 发纹不锈钢轿顶型式: CL91集成式天花轿内显示: 全高轿厢位置及方向显示器地板型号: PVC担架电梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000E MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT13/10-19 台额定载重量: 1000公斤额定速度: 1.0/1.6/1.75/2.0/2.5米/秒行程: 米服务楼层/停站: 层 /站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 900毫米(宽) X 2100毫米(深)候梯厅门厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板门框: 标准门框厅外显示: 一体式位置及方向显示(KDS50系列,发纹不锈钢,点阵显示)轿厢轿厢尺寸: 1100毫米(宽) X 2100毫米(深) X 2400毫米(高) 轿厢装潢: 发纹不锈钢轿顶型式: CL91集成式天花轿内显示: 全高轿厢位置及方向显示器地板型号: PVC技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000E MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT08/10-19 台额定载重量: 630公斤额定速度: 1.0/1.6/1.75/2.0/2.5米/秒行程: 米服务楼层/停站: 层 /站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 800毫米(宽) X 2100毫米(深)候梯厅门厅门、门框装修: 所有层发纹不锈钢门框: 标准门框厅外显示: 一体式位置及方向显示(KDS50系列,发纹不锈钢,点阵显示)轿厢轿厢尺寸: 1100毫米(宽) X 1400毫米(深) X 2400毫米(高) 轿厢装潢: 发纹不锈钢轿顶型式: CL91集成式天花轿内显示: 全高轿厢位置及方向显示器地板型号: PVC技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000Z MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT10/10-19 台额定载重量: 800公斤额定速度: 1.0/1.6/1.75米/秒行程: 米服务楼层/停站: 层 /站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 800毫米(宽) X 2100毫米(深)候梯厅门厅门、门框装修: 所有层发纹不锈钢门框: 标准门框厅外显示: 一体式位置及方向显示(KDS50系列,发纹不锈钢,点阵显示)轿厢轿厢尺寸: 1350毫米(宽) X 1400毫米(深) X 2400毫米(高) 轿厢装潢: 发纹不锈钢轿顶型式: CL91集成式天花轿内显示: 全高轿厢位置及方向显示器地板型号: PVCKONE 3000Z/E MiniSpace TM辅助设备综合表(标准)安全功能拯救及故障监测修正运行马达过热保护电源相位故障监测驱动运行时间监察制动方式门区指示灯救助运行功能上行超速保护轿厢非受控运动缓冲器开关轿厢安全出口触点紧急备用电源运行同步运行轿厢应急照明–独立照明紧急电池供电(供紧急照明，警铃)紧急通讯功能警铃–轿顶或轿底五方通话应急通话其它安全及维护功能检修运行维修用开门按钮机房内呼轿门触点轿门位置开关禁止开门开关井道急停开关轿厢急停开关–控制柜轿厢急停开关–轿顶轿厢限速器张紧块安全触点禁止外呼开关轿厢限速器安全触点轿厢安全钳安全触点乘客舒适功能出入轿厢关门按钮开门按钮光幕精确再平层提前开门内呼快速关门外呼重新开门，一次强制关门，通过测量载重滥用、误用保护按钮黏滞监察反向内呼取消轿厢虚假召唤外呼互锁运行舒适度轿内通风–自动轿厢称重装置起动转距预置制动电路测速计故障计数器轿内照明监察轿厢内照明，自动控制功能优先和特殊服务层站退出服务开关空轿厢分配主楼层停靠–门关优化运载流量功能满载直驶下行高峰服务上下行高峰服务上行高峰服务信息功能厅外乘客信息显示外呼登记显示轿内信息显示超载功能运行方向指示内呼登记指示灯轿厢位置指示监控信息显示起动计数器控制柜内轿厢位置指示客户要求功能1．消防员操作运行2．CCTV 轿内摄像监视系统接口预留(含井道至机房电缆)3．双击取消轿厢呼叫4．轿厢到站钟5．司机服务酒店、写字楼小机房客梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE N MiniSpace TM小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT10/10-19 台额定载重量: 800公斤额定速度: 1.0/1.6/1.75/2.0/2.5米/秒行程: 米服务楼层/停站: 层 / 站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc无齿曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 800毫米(宽) X 2100毫米(高)候梯厅门厅门、门框装修: 所有层发纹不锈钢门框: 所有层标准门框厅外显示: 一体式轿厢位置及方向显示(KDS50系列，发纹不锈钢，点阵显示)轿厢轿厢尺寸: 1350毫米(宽) X 1400毫米(深) X 2400毫米(高）轿壁装潢: 发纹不锈钢轿顶类型: 预留标准空间轿内显示: 全高轿厢位置及方向显示器地板类型: 预留标准空间轿内装饰预留: 不超过200公斤商业小机房客梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE N MiniSpace TM小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT13/10-19 台额定载重量: 1000公斤额定速度: 1.0/1.6/1.75/2.0/2.5米/秒行程: 米服务楼层/停站: 层 / 站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc无齿曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 900毫米(宽) X 2100毫米(高)候梯厅门厅门、门框装修: 所有层发纹不锈钢门框: 所有层标准门框厅外显示: 一体式轿厢位置及方向显示(KDS50系列，发纹不锈钢，点阵显示)轿厢轿厢尺寸: 1600毫米(宽) X 1400毫米(深) X 2400毫米（高）轿壁装潢: 发纹不锈钢轿顶类型: 预留标准空间轿内显示: 全高轿厢位置及方向显示器地板类型: 预留标准空间轿内装饰预留: 不超过200公斤商业小机房货梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE N MiniSpace TM小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT13/10-19 台额定载重量: 1150公斤额定速度: 1.0/1.6/1.75/2.0/2.5米/秒行程: 米服务楼层/停站: 层 / 站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc无齿曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 900毫米(宽) X 2100毫米(高)候梯厅门厅门、门框装修: 所有层喷漆钢板门框: 所有层标准门框厅外显示: 一体式轿厢位置及方向显示(KDS50系列，发纹不锈钢，点阵显示)轿厢轿厢尺寸: 详见通力公司2015年样本轿厢尺寸轿壁装潢: 喷漆钢板轿顶类型: 货梯轿顶轿内显示: 全高轿厢位置及方向显示器地板类型: 预留标准空间KONE N MiniSpace TM辅助设备综合表(标准)安全功能强制关门拯救及故障监测精确再平层上行轿厢超速保护提前开门修正运行滥用、误用保护马达过热保护按钮黏滞监察相位故障检测取消轿厢虚假召唤运行时间监控反向内呼电阻制动外呼互锁缓冲器安全触点(液压缓冲器时) 运行舒适度门区指示灯测速器故障计数（安全控制）轿厢安全出口触点轿厢内照明–自动救助运行功能轿内风扇操作–自动轿厢非受控运动轿厢称重装置紧急备用电源和电源恢复运行起动转矩预置同步运行轿内照明监察轿厢应急照明–独立照明曳引机停止，两个接触器紧急备用电池供电(供紧急照明，警铃)紧急通讯功能控制功能警铃–轿顶/轿底优先和特殊服务功能应急通话退出服务开关–厅外五方通话空轿厢分配其它安全及维护功能主楼层停靠–门关检修运行优化运载流量功能维修用开门按钮满载直驶机房内呼按钮上下行高峰服务轿门触点上行高峰服务轿门限位开关下行高峰服务禁止开门开关井道急停开关信息功能轿厢急停开关–控制柜厅外乘客信息显示轿厢急停开关–轿顶外呼登记显示禁止外呼开关轿内信息显示限速器安全触点超载功能安全钳安全触点内呼登记显示轿厢限速器张紧块安全触点轿厢位置指示运行方向指示乘客舒适功能控制柜信息出入轿厢起动计数器关门按钮控制柜内轿厢位置指示－七段码开门按钮内呼快速关门外呼重新开门客户要求功能1．消防员操作运行2．CCTV 轿内摄像监视系统接口预留(含井道至机房电缆)3．双击取消轿厢呼叫4．轿厢到站钟5．司机服务商业小机房客梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000S MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT18/10-19 台额定载重量: 1600公斤额定速度: 1.0/1.6/1.75/2.0/2.5米/秒行程: 米服务楼层/停站: 层 /站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 1000毫米(宽) X 2200毫米(高)候梯厅门厅门、门框装修: 所有层发纹不锈钢门框: 标准门框厅外显示: 一体式轿厢位置及方向显示(KDS50系列，发纹不锈钢，点阵显示)轿厢轿厢尺寸: 1400毫米(宽) X 2400毫米(深) X 2400毫米)轿壁装潢: 发纹不锈钢轿顶类型: 预留标准空间轿内显示: 全高轿厢位置及方向显示器地板类型: 预留标准空间轿内装饰预留: 不超过200公斤商业小机房客梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000S MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT18/10-19 台额定载重量: 1600公斤额定速度: 1.0/1.6/1.75/2.0/2.5米/秒行程: 米服务楼层/停站: 层 /站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 1000毫米(宽) X 2200毫米(高)候梯厅门厅门、门框装修: 所有层发纹不锈钢门框: 标准门框厅外显示: 一体式轿厢位置及方向显示(KDS50系列，发纹不锈钢，点阵显示)轿厢轿厢尺寸: 1400毫米(宽) X 2400毫米(深) X 2400毫米轿壁装潢: 发纹不锈钢轿顶类型: 预留标准空间轿内显示: 全高轿厢位置及方向显示器地板类型: 预留标准空间轿内装饰预留: 不超过200公斤别墅、洋房小机房客梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000S MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT18/10-19 台额定载重量: 1350公斤额定速度: 1.0/1.6/1.75/2.0/2.5米/秒行程: 米服务楼层/停站: 层 /站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 1000毫米(宽) X 2200毫米(高)候梯厅门厅门、门框装修: 所有层发纹不锈钢门框: 标准门框厅外显示: 一体式轿厢位置及方向显示(KDS50系列，发纹不锈钢，点阵显示)轿厢轿厢尺寸: 2000毫米(宽) X 1500毫米(深) X 2400毫米轿壁装潢: 发纹不锈钢轿顶类型: CL91集成式天花轿内显示: 全高轿厢位置及方向显示器地板类型: PVC住宅担架梯小机房客梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000S MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT18/10-19 台额定载重量: 1600公斤额定速度: 1.0/1.6/1.75/2.0/2.5米/秒行程: 米服务楼层/停站: 层 /站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 1000毫米(宽) X 2200毫米(高)候梯厅门厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板门框: 标准门框厅外显示: 一体式轿厢位置及方向显示(KDS50系列，发纹不锈钢，点阵显示)轿厢轿厢尺寸: 1400毫米(宽) X 2400毫米(深) X 2400毫米轿壁装潢: 发纹不锈钢喷漆钢板轿顶类型: CL91集成式天花轿内显示: 全高轿厢位置及方向显示器地板类型: PVCKONE 3000S MiniSpace TM辅助设备综合表安全功能救援及故障运行上行轿厢超速保护缓冲器开关电阻制动修正运行运行时间监察门区指示灯，无蜂鸣轿厢安全出口触点马达过热保护电源相位故障检测救助运行功能轿厢非受控运动紧急备用电源运行紧急轿厢照明，独立照明紧急电池供电同步运行紧急通讯功能警铃，轿顶/轿底五方通话应急通话其他安全功能功能和维护维修用开门按钮机房内呼轿门触点轿门限位开关禁止开门开关井道急停开关控制柜内急停开关轿顶急停开关禁止外呼开关限速器安全触点－井道检修运行安全钳触点轿厢限速器张紧块安全触点乘客舒适功能出入轿厢精确再平层提前开门关门按钮开门按钮强制关门内呼快速关门外呼重新开门光幕滥用、误用保护反向内呼取消轿厢虚假召唤外呼互锁按钮黏滞监察运行舒适度轿内照明监控轿厢称重装置轿厢内照明－自动轿内通风操作－自动制动电路起动转矩预置测速计故障技术器控制功能优先和特殊服务模式层站退出服务开关空闲轿厢分配主楼层停靠优化运载流量功能满载直驶下行高峰服务上下行高峰服务上行高峰服务信息功能厅外信息显示外呼登录指示灯轿内信息显示超载功能内呼登记指示灯轿内轿厢位置指示轿内运行方向指示控制柜信息显示轿厢位置指示，控制柜内起动计数器客户要求功能2．CCTV 轿内摄像监视系统接口预留(含井道至机房电缆)3．双击取消轿厢呼叫4．轿厢到站钟 5．司机服务附件1普通住宅无机房电梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE E MonoSpace®无机房乘客电梯型号/规格/数量: KONE MonoSpace / PW13/10-19 1台额定载重量: 630/800/1000公斤额定速度: 1.0/1.6/2.0/2.5米/秒行程: 米服务楼层/停站/门: 层 / 站 / 门轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc无齿轮曳引机(碟式马达)机械位置: 井道内上部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 900毫米(宽) X 2100毫米(高)候梯厅门厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板门框: 所有层标准门框厅外显示: 轿厢位置及方向显示(一体式)(KDS50系列,发纹不锈钢,点阵显示)轿厢轿厢尺寸: 详见通力公司2015年样本轿厢尺寸轿壁装潢: 发纹不锈钢轿顶类型: CL91型轿内显示: 轿厢位置及方向显示器地板类型: PVC注：所有尺寸以确认图纸为准，若涉及价格变化由双方协商解决。

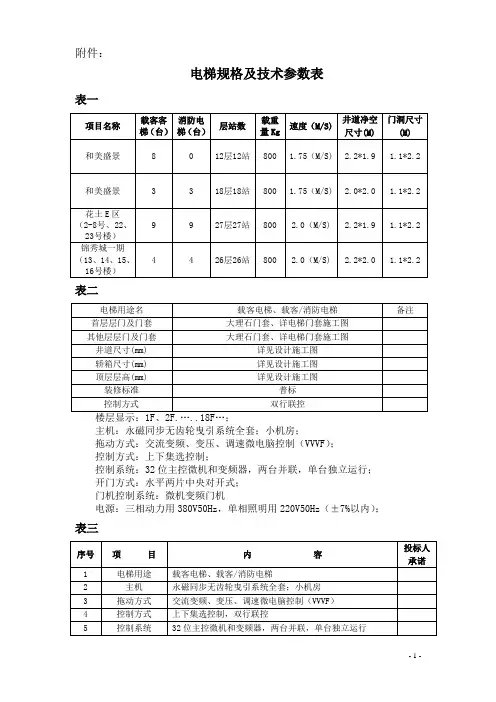

电梯规格及技术参数表

电梯规格及技术参数表

附件：电梯规格及技术参数表表一表二主机：永磁同步无齿轮曳引系统全套；小机房；拖动方式：交流变频、变压、调速微电脑控制（VVVF）；控制方式：上下集选控制；控制系统：32位主控微机和变频器，两台并联，单台独立运行；开门方式：水平两片中央对开式；门机控制系统：微机变频门机电源：三相动力用380V50Hz，单相照明用220V50Hz（±7%以内）；表三1、规格说明1）轿厢轿厢尺寸：详细尺寸见施工图；井道尺寸（图纸设计尺寸宽mm×深mm）：详细尺寸见施工图；轿厢壁：发纹不锈钢；轿门：发纹不锈钢双扇中分自动门；所有发纹不锈钢厚度不低于1.0mm；轿厢天花板：普通标准；轿厢地板：防火防滑耐磨地板；通风装置：轴流式风扇轿箱操纵板：A、数字型楼层显示器；B、具有与停靠层同数之楼层按扭；C、上升与下降方向指示；D、紧急呼叫按扭；E、开门与关门按扭各一付，并以图形表示；F、隐蔽式对讲机一付；G、标识厂牌、用途、乘人数、限载重及操作说明；H、一个以钥匙操作之开关，箱内有停止照明、停止风扇开关。

2）入口设计出口尺寸：800mm、900mm宽×2100mm高（具体项目见设计图纸和要求）门套：详见电梯外装饰图；出入口指示器：按扭指示一体型。

2. 电梯应符合的技术标准2.1中华人民共和国承认的国际标准、ISO国际标准化组织标准、中华人民共和国颁布的标准2.2 制造安装有关标准和规范《电梯制造及安装安全规范》GB7588—2003。

《电梯技术条件》、GB10058《电梯试验方法》GB10059《电梯安装验收规范》GB10060及现行有关标准和规范。

请在投标书中说明采用的安全标准和设计标准，但不低于我国现行标准的要求。

3. 功能要求表。

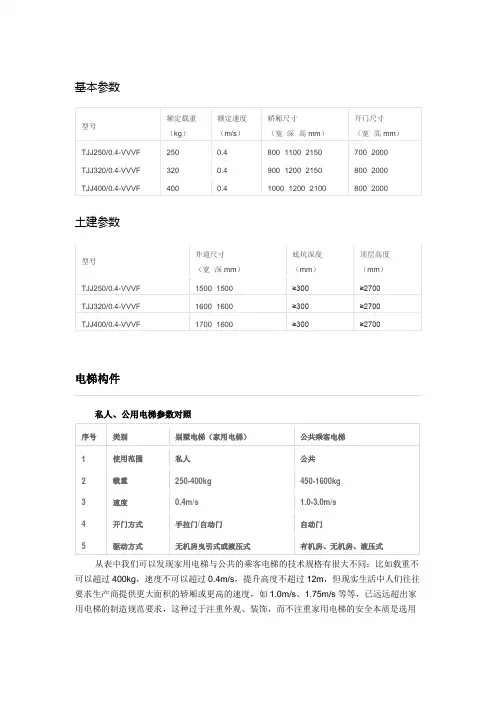

别墅用电梯参数(完整版)

别墅用电梯参数(完整版)

基本参数土建参数电梯构件私人、公用电梯参数对照从表中我们可以发现家用电梯与公共的乘客电梯的技术规格有很大不同：比如载重不可以超过400kg，速度不可以超过0.4m/s，提升高度不超过12m，但现实生活中人们往往要求生产商提供更大面积的轿厢或更高的速度，如1.0m/s、1.75m/s等等，已远远超出家用电梯的制造规范要求，这种过于注重外观、装饰，而不注重家用电梯的安全本质是选用家用电梯的误区。

因此，正确认识到家用电梯或别墅电梯本质和技术规范，是非常重要的。

私人住房电梯选择私人房屋的结构决定了在选择家用电梯或别墅电梯应采用无机房家用电梯结构，从而最大限度的节约了建筑费用和建筑空间，同时照顾到了房屋的外观和美观度。

液压驱动、曳引驱动液压别墅电梯属于传统的家用电梯设计，在北美和欧洲有大量的使用。

但因为漏油污染环境、运行噪音太大和浪费大量的电力等因素，不符合现代电梯工业的环保节能的发展理念，如乘客液压电梯一样，而被人们正逐步淘汰，近十多年来在全球范围内其销量在飞快的锐减，所占比例不超过3%，并且绝大部分用于货梯或者是大吨位的特种电梯，而无机房别墅电梯则因为环保节能并节省建筑物空间，正被人们大量使用，如乘客电梯一样，据《世界电梯》杂志报道预测，在2010年无机房电梯将占全球电梯销量的60%。

电梯开门方式手拉门的结构类似于我们家里常用的门，只是多了门锁联动装置和比较重，同时手拉门无轿门保护设计，客观上存在安全隐患；自动门则与公共乘客电梯一样，有轿门和厅门双层保护，所不同的是，95%以上的别墅电梯选择旁开式自动门。

是因为旁开式的自动门可以最大限度的节省建筑面积和尽可能的利用井道的宽度，同时可以方便残疾人和老年人使用，充分体现其使利性。

PLC控制或微电脑控制PLC控制是英文“Programmable Logic Controllers”的简写，即可编程序逻辑控制器，主要用于早期的工业领域，也是电梯主要的控制方式。

医用电梯技术规格要求知识讲解

医用电梯技术规格要求知识讲解

医用电梯技术规格要求（找电梯高薪工作就上一览电梯英才网）电梯按医用电梯选型，基本参数为轿箱尺寸1500*2400mm，额定重量1500KG，速度1M/S。

一、标准规格电梯编号：设备名称：无齿轮乘客电梯电梯型号：电梯数量：共3台（其中至少1台应满足第八条特殊要求，详见后）二、主要参数额定载重量：≥1500Kg额定速度：1m/s提升高度：28.8m停靠层站：8层8站8门，门口均朝同一方向基站：第一层三、厅门装置厅门材质：首层发纹不锈钢，其余层钢板喷塑门套材质门套规格：首层发纹不锈钢，其余层钢板喷塑厅门显示：不锈钢面板，微动按钮（带数字显示器和方向指示器）厅门呼梯：标准型客召唤器，不锈钢面板，微动按钮（带数字显示器和方向指示器）四、轿厢装置轿壁装潢：发纹不锈钢轿顶装潢：多种款式，客户自选轿底材质：PVC轿门材质：发纹不锈钢照明设施：节能型日光照明天花标准轿顶通风设施：低噪音风机通风通讯设施：隐藏式对讲装置检修设施：位于轿厢操纵箱下方轿内显示：标准型客梯召唤器，不锈钢面板，微动按钮（带数字显示器和方向指示器）轿内呼梯：标准型客梯召唤器，不锈钢面板，微动按钮（带数字显示器和方向指示器）开门方式：中分两扇门五、主要参考尺寸按照我司的标准土建尺寸考虑。

合同签订后一周内提供详细的土建布置图供建筑单位施工。

下列尺寸为单台电梯的参考数据，具体以建筑施工后数据为准。

井道净尺寸：2500mm（宽）×3000mm（深）顶层高度：4500mm底坑深度：1500mm机房净尺寸：2500mm（宽）×5000mm（深）×3000mm（高）门洞净尺寸：1400mm（宽）×2200mm（高）轿厢外尺寸：1500mm（宽）×2400mm（深）开门净尺寸：1200mm（宽）×2100mm（高）六、工作条件1、海拔高度不超过1000m；2、机房内的空气温度应保持在5~40℃之间；3、运行地点的最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃：4、供电电压相对额定电压的波动应在±10%的范围内；5、环境空气中不应含有腐蚀性和易燃性气体及导电尘埃存在。
