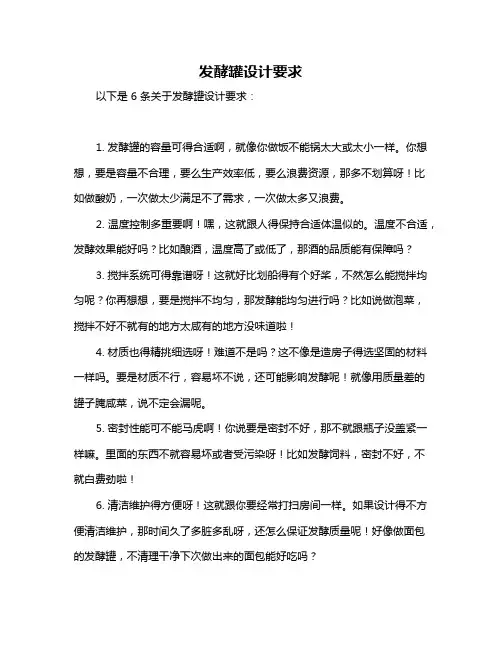

发酵罐设计要求
以下是 6 条关于发酵罐设计要求：
1. 发酵罐的容量可得合适啊，就像你做饭不能锅太大或太小一样。
你想想，要是容量不合理，要么生产效率低，要么浪费资源，那多不划算呀！比如做酸奶，一次做太少满足不了需求，一次做太多又浪费。
2. 温度控制多重要啊！嘿，这就跟人得保持合适体温似的。
温度不合适，发酵效果能好吗？比如酿酒，温度高了或低了，那酒的品质能有保障吗？
3. 搅拌系统可得靠谱呀！这就好比划船得有个好桨，不然怎么能搅拌均匀呢？你再想想，要是搅拌不均匀，那发酵能均匀进行吗？比如说做泡菜，搅拌不好不就有的地方太咸有的地方没味道啦！
4. 材质也得精挑细选呀！难道不是吗？这不像是造房子得选坚固的材料一样吗。
要是材质不行，容易坏不说，还可能影响发酵呢！就像用质量差的罐子腌咸菜，说不定会漏呢。
5. 密封性能可不能马虎啊！你说要是密封不好，那不就跟瓶子没盖紧一样嘛。
里面的东西不就容易坏或者受污染呀！比如发酵饲料，密封不好，不就白费劲啦！
6. 清洁维护得方便呀！这就跟你要经常打扫房间一样。
如果设计得不方便清洁维护，那时间久了多脏多乱呀，还怎么保证发酵质量呢！好像做面包的发酵罐，不清理干净下次做出来的面包能好吃吗？
我觉得好的发酵罐设计真的太重要啦，关系到最终产品的质量和成败呀！。
摘要发酵罐是化工生产中实现化学反应的主要设备。
其作用：①使物料混合均匀；②使气体在液相中很好分散；③使固体颗粒在液相中均匀悬浮；④使不均匀的另一液相均匀悬浮或充分乳化。
目前已广泛地用于制药、味精、酶制、食品行业等。
它的主要组成部分包括釜体、搅拌装置、传热装置、轴封装置。
还根据需要加其他的附件，如装焊人孔、手孔和各种接管(为了便于检修内件及加料、排料)，安装温度计、压力表、视镜、安全泄放装置(为了操作过程中有效地监视和控制物料的温度、压力)等。
釜体是由简体和两个封头组成，它的作用是为物料进行化学反应提供一定的空间。
搅拌装置是由传动装置，搅拌轴和搅拌器组成，它的作用是参加反应的各种物料均匀混合，使物料很好地接触而加速化学反应的进行。
搅拌装置可以分为非潜水型(仅驱动机和减速机及传动系统露在液体外面和潜水型(从驱动机至搅拌器全部潜入液体内)两种类型。
传热装置是在釜体内部设置蛇管或在釜体外部设置夹套，它的作用是使控制物料温度在反应所需要范围之内。
本发酵罐的设计容积是63立方米，属于大型罐设计，采用蛇管传热，三级搅拌。
关键词：搅拌罐；搅拌器；釜体；传热装置；轴封装置；人孔AbstractFermentation is a chemical reaction to achieve the production of major equipment. Its role is:①to mixed materials; ②the gas is well dispersed in the liquid phase; ③ making uniform solid particles suspended in liquid;④souneven suspension or other liquid emulsified in uniform。
For the uniform reaction, now is widely used in pharmaceutical, monosodium glutamate, enzyme system and food industries. Its main components include the reactor body, mixing equipment, heat transfer equipment and seal device. Also add other accessories needed, such as assembly and welding manhole, hand hole and all over (in pieces for ease of maintenance and feeding, nesting), install thermometers, pressure gauges, mirrors, safety relief device (for operation effectively monitor and control the material temperature, pressure) and so on. Mixing device is a gear, shaft and agitator stirring composition, its role is to participate in a variety of materials, reaction mixed evenly, so that good contact material to accelerate the chemical reaction. Mixing devices can be divided into non-diving type (only driven machines and gear and transmission system disclosed in the liquid outside and dive type (from the driving machine to sneak into a liquid blender all) types. Heat transfer device is set in the interior of reactor body coil or external tank set up in the jacket, its role is to control the materials needed in the reaction temperature range.The design of the fermentation tank volume is 63 cubic meters,and this is a large tank design with coil heat transfer and three mixings.Key words:mixing tank；mixer；kettle body；heat transfer equipment；seal device；manhole.目录摘要 .......................................... 错误！未定义书签。
80m3 通用式发酵罐的设计第一章设计方案1.1发酵罐体积确实定1.2发酵罐散热方式确实定1.3搅拌桨的选择和搅拌层数确实定其次章设备参数确实定2.1发酵罐搅拌器搅拌功率的计算2.2发酵罐散热设备的计算第三章设计计算汇总表3.1 设计数据汇总表附图：80m3通用式发酵罐工艺条件图0 第一章 设计方案1.1 发酵罐体积确实定所设计发酵罐为通用式发酵罐，且公称容积为 80m ³。
公称容积近似为圆柱体容积，设 H =3D由于是通用式发酵罐，所以可得D =V =3√π D 2H 4V 0解得发酵罐直径D = 3.24m 取发酵罐直径D = 3.5m通用式发酵罐主要尺寸如下：0.785 × 31. 本设计取H 0 = 3即H = 3D = 10.5mD取发酵罐高H 0 = 10m 2. 搅拌器直径承受六弯叶涡轮搅拌器，直径为D i = D/3 = 3.5 ÷ 3 = 1.2m3. 相邻两组搅拌器的间距本设计S = 3D i = 3.5m 4. 下搅拌器与罐底距离：故本设计取C = D i = 1.2m 5. 挡板宽度和与罐壁距离挡板宽度：W = 0.1D i = 0.12m 挡板与罐壁的距离：B = W /5 = 0.02m 6. 封头高度h = h a + h b当封头公称直径2m 时，h b = 25mm当封头的公称直径大于2m 时，h b = 40mm 。
4本设计D ＞ 2m ，h b = 40mm式中，h a 当为标准封头时取h a = 0.25D = 3.5= 0.9 。
7. 装罐系数h = h a + h b = 0.04 + 0.9 = 0.94m本设计取装罐系数ŋ = 0.7 8. 液柱高度9. 椭圆封头容积H L = ŋH + h a + h b = 0.7 × 10 + 0.94 = 7.94mπ D π3.5 V 2 = 4 D 2(h b + 6) = 4 × 3.52 × (0.04 + 6) = 6m ³10. 全罐高度1.2 发酵罐散热方式确实定H = H 0 + 2h = 11.880m参考有关资料可知大于 5 m ³的发酵罐应承受列管式散热器。
成套液体发酵设备一、种子罐20L（304/夹套/机械搅拌）（一）性能指标要求：1、罐体：公称容积：20L；装料系数70%；夹套控温。
设计压力：0.3MPa，工作压力：0.15Mpa设计温度：130℃，工作温度：121℃。
罐体材质：06Cr19Ni10（304）；夹套材质：06Cr19Ni10（304）罐体接口：专用放料阀（带蒸汽灭菌）、专用取样口（带蒸汽灭菌）、罐侧设有pH、DO、温度传感器接口、视镜视灯，补料接口、接种口、移种口、进气排气、压力表口、备用口等多个工艺标准接口。
表面处理：罐内无死角；可见焊缝磨平，角焊缝磨成光滑过度，无表面缺陷。
内精抛光，抛光精度Ra0.6um；外一次抛光。
灭菌方式：在位蒸汽灭菌，灭菌的同时可搅拌。
2、搅拌：搅拌形式：顶部直联机械搅拌系统搅拌轴：精密加工，具有理想的动平衡效果，长期使用不变形。
搅拌桨：CFD模拟优化设计搅拌桨。
罐内壁设有三块折流挡板。
机架：不锈钢机架机械密封：约翰克兰机械密封，德国技术，安全可靠。
电机：直流电机0.25KW，50-1000rpm。
3、空气：转子流量计显示和调节，需要的空气压力0.1～0.4Mpa；4、蒸汽：压力表显示管道压力，手动阀门开度调节。
蒸汽精过滤器（不锈钢壳体，聚四氟乙烯烧结滤芯，过滤精度：1μm，过滤能力：99%）5、排气：压力表显示罐压，手动阀门开度调节。
6、水：不锈钢热水箱，热水循环泵控制加热,冷水电磁阀控制冷却。
7、支管道：管路系统均符合微生物发酵要求，与物料接触管路均为304不锈钢无缝管，采用氩气保护无污染焊接配套规格硅熔胶铸造球阀、截止阀、针阀、隔膜阀、死角排气阀以及配件材质与相应管路材质相同。
（二）、发酵过程控制系统：1、温度自控（PT100/PID控制/独立热水箱）2、压力、通气量手控（压力表/转子流量计）3、消泡自控（消泡电极/PID控制）4、PH自控（梅特勒PH电极1-14）二、种子罐200L（304/夹套/机械搅拌）（一）性能指标要求：1、罐体：公称容积：200L；装料系数70%；夹套控温。
