海福乐电子锁安装说明

电子门锁的安装说明电子门锁是一种高科技的门锁系统，具有便捷、安全的特点。

以下是电子门锁的安装说明。

一、准备工作：1. 打开门锁包装，将里面的零件和配件清点齐全。

2. 仔细阅读安装说明书，了解门锁的工作原理和安装要点。

3. 进行施工准备，确保门锁安装位置的平整、稳固。

二、安装过程：1. 将电子门锁安装板固定在门框上，使用螺丝刀拧紧螺丝。

2. 将门锁主体安装在安装板上，确认位置合适后，使用螺丝刀将螺丝拧紧。

3. 连接电源线，将电源线从门锁主体引出，根据指示线路进行连接。

4. 连接其他配件，根据需要连接防撬报警器、门铃等配件，确保线路连接牢固。

5. 完成连接后，将电子门锁主体与安装板对齐，轻轻抬起门锁主体，插入安装板并按下锁住。

三、调试与设置：1. 开启电源，使用电子门锁配套的开启电源工具将门锁主体的电源打开。

2. 进行用户身份验证设置，按照说明书中的方式设置用户密码或指纹等。

确保用户身份验证方式被正确设置。

3. 测试门锁功能，按下门锁的开锁按钮，确认门锁正常解锁。

再按下锁住按钮，确认门锁正常锁定。

4. 设置其他功能，根据需要设置指纹添加、删除、密码修改等功能。

按照说明书的指示进行设置。

四、使用与维护：1. 仔细阅读用户手册，了解电子门锁的使用方法和注意事项。

2. 定期检查门锁的工作状态，保持门锁主体和配件的清洁干燥。

3. 遇到问题或故障时，及时联系厂家或售后服务，不要私自拆卸或修理。

五、安全注意事项：1. 安装过程中，确保电源已经关闭，以免发生触电事故。

2. 在设置用户身份验证方式时，保证密码或指纹等的机密性，避免泄露和被他人盗用。

3. 在使用电子门锁时，确保门锁主体和相关设备的正常工作状态，以免影响门锁的安全性能。

六、法律责任：1. 在安装电子门锁前，应了解并遵守当地相关的法律法规和规章制度。

2. 在使用电子门锁时，应遵守公共安全规定，不得利用门锁从事非法活动。

七、免责声明：1. 本安装说明仅供参考，具体操作以厂家提供的说明书为准。

向室內開單扇木門(寬機械鎖匣)優點: 陰極鎖(美規)搭配機械鎖匣使用,電控與手動雙用注意: 機械鎖匣選擇外面為鑰匙孔(空轉),平鎖頭不適用向室內開單扇木門(窄機械鎖匣)優點: 陰極鎖(歐規)搭配機械鎖匣使用,電控與手動雙用注意: 機械鎖匣選擇外面為鑰匙孔(空轉),寬鎖頭或平鎖頭不適用180度雙向開單扇木門EB-200 智慧型陽極鎖優點: 智慧型陽極鎖專為雙向開輕型門設計,垂直安裝,門扇施力平均注意: 門扇位置有時不準,因而影響使用,必須調整地鉸鍊ML-381 電子機械鎖優點: 雙鎖舌設計,排除門扇不正問題,垂直安裝,門扇施力平均注意: 門縫大小戶外不銹鋼-向外開單扇門優點: 戶外門使用100%防水型電磁鎖最為適合,經的起任何氣候考驗,耐用安全注意: 門框若太窄,需外加L 型輔助架戶外不銹鋼-向內開單扇門優點: 戶外門使用100%防水型電磁鎖最為適合,經的起任何氣候考驗,耐用安全注意: 向內開式門必須加Z 型輔助架,注意門框內側寬度是否足夠45mm安裝電磁鎖戶外不銹鋼-滑動/側拉開單扇門上一頁優點: 戶外門使用100%防水型電磁鎖最為適合,經的起任何氣候考驗,耐用安全注意: 門框有以下型式,建議如下:向外開單扇安全門(厚重門)優點: 安全門(厚重門)使用電磁鎖最為合適,耐用安全,符合消防設計注意: 門框若太窄,需外加輔助架向外開雙扇安全門(厚重門)優點: 安全門(厚重門)使用電磁鎖最為合適,耐用安全,符合消防設計注意: 門框若太窄,需外加輔助架向內開單扇安全門(厚重門) 上一頁下一頁優點: 安全門(厚重門)使用電磁鎖最為合適,耐用安全,符合消防設計注意: 向內開式門必需加Z 型輔助架,注意門框內側高度是否足夠76mm安裝電磁鎖向內開雙扇安全門(厚重門)優點: 安全門(厚重門)使用電磁鎖最為合適,耐用安全,符合消防設計注意: 向內開式門必需加Z 型輔助架,注意門框內側高度是否足夠76mm安裝電磁鎖180度開單扇安全門(厚重門GS-705剪力鎖) 上一頁優點: 可內外180度開,無鎖舌卡住情形,內崁式安裝美觀注意: 門位是否歸正,吸附時聲音較大180度開雙扇安全門(厚重門GS-705剪力鎖)優點: 可內外180度開,無鎖舌卡住情形,內崁式安裝美觀注意: 門位是否歸正,吸附時聲音較大180度雙向開單扇鋁門(輕型門) 下一頁優點: 電控+手動二用,排除門扇位置不正無法上鎖問題注意: 門縫大小180度雙向開雙扇鋁門(輕型門)優點: 智慧陽極鎖專為雙向開輕型門設計向外開單扇鋁門(輕型門) 上一頁下一頁優點: 鋁門(輕型門)使用電磁鎖最為合適,耐用安全注意: 門框若太窄需外加輔助架(若安裝美規陰極鎖和機械鎖匣配合使用,因為是向室外開式門, 陰極鎖缺口朝室外,有安全之虞,所以不建議安裝陰極鎖)向外開雙扇鋁門(輕型門)優點: 鋁門(輕型門)使用電磁鎖最為合適,耐用安全注意: 門框若太窄需外加輔助架向內開單扇鋁門(輕型門) 上一頁優點: 陰極鎖(美規)搭配機械鎖匣使用,電控+手動雙用注意: 機械鎖匣選擇外面為鑰匙孔(空轉),平鎖頭不適用向內開雙扇鋁門(輕型門)優點: 鋁門(輕型門)使用電磁鎖最為適合,耐用安全,符合消防設計注意: 向內開式門必須加Z 型輔助架,注意門框內側高度是否足夠48mm安裝電磁鎖180度雙向開單扇玻璃門(門扇有金屬板) 下一頁EB-200 智慧型陽極鎖優點: 智慧型陽極鎖專為雙向開輕型門設計注意: 門扇位置有時不準,因而影響使用,必須調整地鉸鍊ML-381 電子機械鎖優點: 雙鎖舌設計,排除門扇不正問題注意: 門縫大小180度雙向開雙扇玻璃門(門扇有金屬板)優點: 智慧型陽極鎖專為雙向開輕型門設計注意: 門扇金屬板若內凹,必須加 C 型輔助架加高180度雙向開單扇玻璃門(門框太窄) 上一頁下一頁優點: 外露式安裝省時注意: 門扇位置有時不準,因而影響使用,必須調整地鉸鍊向外開單扇玻璃門(門扇無框)優點: 電磁鎖故障低,安裝使用皆方便注意: 玻璃門厚度,門扇歸位速度不可太快向內開單扇玻璃門(門扇有金屬板) 上一頁下一頁優點: 電磁鎖故障低,安裝使用皆方便注意: 門扇歸位速度不可太快180度雙向開單扇玻璃門(門扇無框)優點: 智慧型陽極鎖垂直安裝,門扇施力平均注意: 玻璃門厚度180度雙向開雙扇玻璃門(門扇無框) 上一頁ML-381 電子機械鎖優點: 雙鎖舌設計,排除門扇不正問題注意: 門縫大小EB-215 智慧型陽極鎖優點: 智慧型陽極鎖專為雙向開輕型門設計注意: 門扇位置有時不準,因而影響使用,必須調整地鉸鍊180度雙向開單扇玻璃門(全玻璃門/ 全玻璃牆)優點: 雙鎖舌設計,排除門扇不正問題,垂直安裝,門扇施力平均注意: 門縫大小與玻璃門厚度下一頁上一頁下一頁三種雙向開式門專用電鎖功能比較上一頁凹槽,達到上鎖功能(1.8A@12~28Vdc) 打出鎖舌,達到上鎖功能(1.2A@12~28Vdc)(三角插梢必須壓住)(0.25~0.45@12Vdc)。

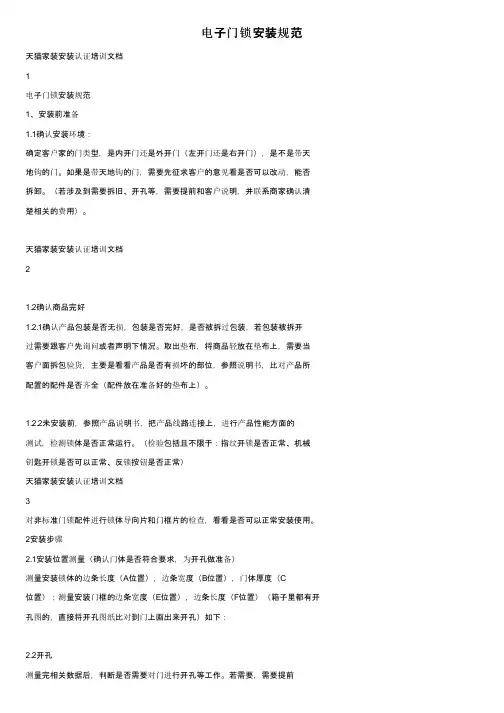

电子门锁安装规范天猫家装安装认证培训文档1电子门锁安装规范1、安装前准备1.1确认安装环境：确定客户家的门类型，是内开门还是外开门（左开门还是右开门），是不是带天地钩的门。

如果是带天地钩的门，需要先征求客户的意见看是否可以改动，能否拆卸。

（若涉及到需要拆旧、开孔等，需要提前和客户说明，并联系商家确认清楚相关的费用）。

天猫家装安装认证培训文档21.2确认商品完好1.2.1确认产品包装是否无损，包装是否完好，是否被拆过包装，若包装被拆开过需要跟客户先询问或者声明下情况。

取出垫布，将商品轻放在垫布上，需要当客户面拆包验货，主要是看看产品是否有损坏的部位，参照说明书，比对产品所配置的配件是否齐全（配件放在准备好的垫布上）。

1.2.2未安装前，参照产品说明书，把产品线路连接上，进行产品性能方面的测试，检测锁体是否正常运行。

（检验包括且不限于：指纹开锁是否正常、机械钥匙开锁是否可以正常、反锁按钮是否正常）天猫家装安装认证培训文档3对非标准门锁配件进行锁体导向片和门框片的检查，看看是否可以正常安装使用。

2安装步骤2.1安装位置测量（确认门体是否符合要求，为开孔做准备）测量安装锁体的边条长度（A位置），边条宽度（B位置），门体厚度（C位置）；测量安装门框的边条宽度（E位置），边条长度（F位置）（箱子里都有开孔图的，直接将开孔图纸比对到门上画出来开孔）如下：2.2开孔测量完相关数据后，判断是否需要对门进行开孔等工作。

若需要，需要提前告知客户，与客户达成一致。

天猫家装安装认证培训文档42.3安装锁体及锁芯2.3.1将锁体插入门孔，锁体的线缆从上圆孔内穿入室内。

2.3.2用螺丝将锁体边条固定在门扇上，查看室内外门扇各孔位置和锁体上安装孔是否都能对准。

2.3.3将反锁按钮横向轻按斜锁舌，查看天地钩是否能弹出自如。

2.3.4将室内方棒插入锁体内方棒孔内，用钢板尺测量使方棒伸出门体合适长度。

2.4安装前后面板2.4.1用钥匙将拨片转到平行位置，锁芯内的钥匙孔也拨到平行位置，将前锁体体面板线缆与锁芯线缆连接前锁体面板。

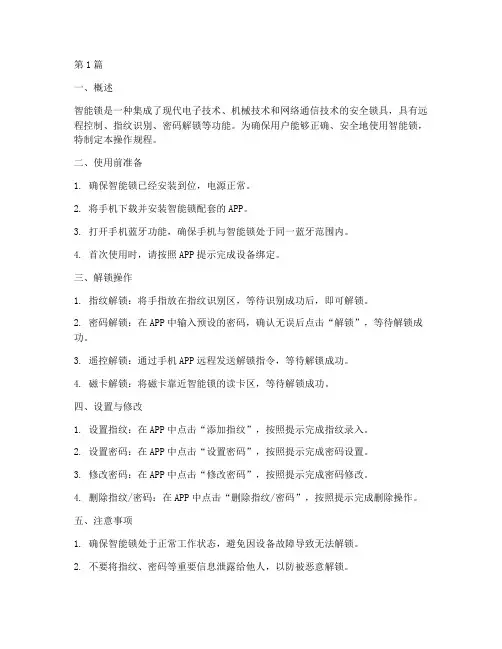

第1篇一、概述智能锁是一种集成了现代电子技术、机械技术和网络通信技术的安全锁具，具有远程控制、指纹识别、密码解锁等功能。

为确保用户能够正确、安全地使用智能锁，特制定本操作规程。

二、使用前准备1. 确保智能锁已经安装到位，电源正常。

2. 将手机下载并安装智能锁配套的APP。

3. 打开手机蓝牙功能，确保手机与智能锁处于同一蓝牙范围内。

4. 首次使用时，请按照APP提示完成设备绑定。

三、解锁操作1. 指纹解锁：将手指放在指纹识别区，等待识别成功后，即可解锁。

2. 密码解锁：在APP中输入预设的密码，确认无误后点击“解锁”，等待解锁成功。

3. 遥控解锁：通过手机APP远程发送解锁指令，等待解锁成功。

4. 磁卡解锁：将磁卡靠近智能锁的读卡区，等待解锁成功。

四、设置与修改1. 设置指纹：在APP中点击“添加指纹”，按照提示完成指纹录入。

2. 设置密码：在APP中点击“设置密码”，按照提示完成密码设置。

3. 修改密码：在APP中点击“修改密码”，按照提示完成密码修改。

4. 删除指纹/密码：在APP中点击“删除指纹/密码”，按照提示完成删除操作。

五、注意事项1. 确保智能锁处于正常工作状态，避免因设备故障导致无法解锁。

2. 不要将指纹、密码等重要信息泄露给他人，以防被恶意解锁。

3. 定期检查智能锁的电池电量，及时更换电池，确保设备正常运行。

4. 不要使用尖锐物品刮擦指纹识别区、键盘按键等部位，以免损坏设备。

5. 如遇设备故障，请及时联系售后服务人员，切勿自行拆卸、维修。

六、故障排除1. 指纹识别失败：请确保指纹清晰、干净，重新录入指纹。

2. 密码错误：请确认密码输入正确，如多次输入错误，请等待一段时间后重试。

3. 蓝牙连接失败：请确保手机蓝牙功能开启，并与智能锁处于同一蓝牙范围内。

4. 设备无法解锁：请检查电池电量，确保设备正常工作。

本操作规程适用于所有智能锁用户，如有未尽事宜，请参照智能锁产品说明书或咨询售后服务人员。

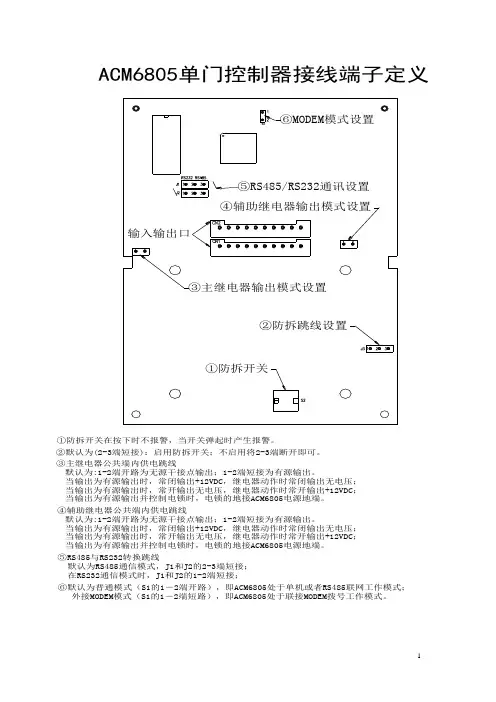

ACM6805单门控制器接线端子定义⑥MODEM模式设置⑤RS485/RS232通讯设置④辅助继电器输出模式设置输入输出口③主继电器输出模式设置②防拆跳线设置①防拆开关①防拆开关在按下时不报警，当开关弹起时产生报警。

②默认为(2-3端短接)：启用防拆开关；不启用将2-3端断开即可。

③主继电器公共端内供电跳线默认为:1-2端开路为无源干接点输出；1-2端短接为有源输出。

当输出为有源输出时，常闭输出+12VDC，继电器动作时常闭输出无电压；当输出为有源输出时，常开输出无电压，继电器动作时常开输出+12VDC；当输出为有源输出并控制电锁时，电锁的地接ACM6805电源地端。

④辅助继电器公共端内供电跳线默认为:1-2端开路为无源干接点输出；1-2端短接为有源输出。

当输出为有源输出时，常闭输出+12VDC，继电器动作时常闭输出无电压；当输出为有源输出时，常开输出无电压，继电器动作时常开输出+12VDC；当输出为有源输出并控制电锁时，电锁的地接ACM6805电源地端。

⑤RS485与RS232转换跳线默认为RS485通信模式，J1和J2的2-3端短接；在RS232通信模式时，J1和J2的1-2端短接；⑥默认为普通模式（S1的1－2端开路），即ACM6805处于单机或者RS485联网工作模式；外接MODEM模式（S1的1－2端短路），即ACM6805处于联接MODEM拨号工作模式。

CN2CN1L N -V +V1234512V DC 直流电源 1 2 3 4 5 6 7 8 9 101 2 3 4 5 6 7 8 9 10CN11---(N.O.)2---(CO M)3---(N.C.)4---(N.O.)5---(C OM)6---(N.C.)7---(Alt Input-)8---(Alt Input+)9---(GN D)10---+12V DC 、棕色线辅助输出继电器常开端、橙色线辅助输出继电器公共端、黄色线辅助输出继电器常闭端、绿色线继电器常开输出端、兰色线继电器公共端、白色线继电器常闭输出端、紫色线辅助输入端、灰色线辅助输入端、黑色线直流电源地、红色线直流电源CN21---RS232(RX)2---RS232(GN D)3---RS232(TX)4---RS485A 5---RS485(GND)6---RS485B7---(Do or Switc h-)8---(Do or Switc h+)9---(Do or Sen sor -)10---(D oor Se nsor+)：、蓝白线通信接收端、黑色线通信地端、黄色线通信发送端、绿色线通信端、兰色线通信地、白色线通信端、紫色线出门按钮输入端、灰色线出门按钮输入端、橙色线门磁信号输入端、棕色线门磁信号输入端CSS ACM6805 读卡器背板衡孚开关电源HF70W 电插锁出门按纽EXIT 开开屏蔽网线至收银工作台备用它其黑红+-橙色线兰色线AMP 屏蔽网线联嘉祥电线2X 0.3 联嘉祥电线2X 0.75 设备接线图P4E7P5E8L6V05L10操作说明一、有三种开门方式：1.已登记卡开门2.已登记卡加个人密码开门3.八位超级密码开门二、操作说明：2.1 进入系统编程：＊FF＊PPPPPP#FF:表功能号（2位），PPPPPP：6位管理密码,系统初始化为 123456。

电子锁设备安装步骤
以下是电子锁设备的安装步骤：
1. 确定安装位置：首先，确定电子锁设备的安装位置。

根据需要，选择一个合适的门框或门面板位置来安装电子锁设备。

2. 准备工具和材料：准备安装所需的工具和材料，包括螺丝刀、螺丝钉、电池等。

3. 拆卸原有锁具：如果门上已经安装有其他锁具，需要先将其
拆卸下来。

使用螺丝刀或其他适当工具，将原有锁具的螺丝拧松并
取下。

4. 安装电子锁设备：将电子锁设备安装到之前确定的位置上。

按照电子锁设备的安装说明，使用螺丝刀或螺丝钉将电子锁设备固
定在门框或门面板上。

5. 连接电源：根据电子锁设备的要求，连接电源。

通常情况下，电子锁设备使用电池供电，因此需要将电池正确安装到电子锁设备中。

6. 测试操作：安装完成后，进行测试以确保电子锁设备的正常
操作。

尝试使用密码、指纹或其他识别方式开启电子锁设备，确保
它可以顺利解锁和上锁。

7. 设置相关参数：根据需要，设置电子锁设备的相关参数。

这
可能包括设置用户密码、指纹录入等操作。

8. 测试安全性：对安装好的电子锁设备进行安全性测试。

尝试
不同方式的入侵，如撬门、破坏等，确保电子锁设备具备良好的防
护能力。

9. 进行维护：定期检查电子锁设备的工作状态，并及时更换电池。

如果出现故障或需要维修，及时联系相关维修人员。

请注意，以上步骤只是一般的电子锁设备安装流程，具体的安装步骤可能因不同品牌和型号的电子锁设备而有所不同。

在安装之前，务必参考电子锁设备的安装说明书，并按照其要求进行操作。

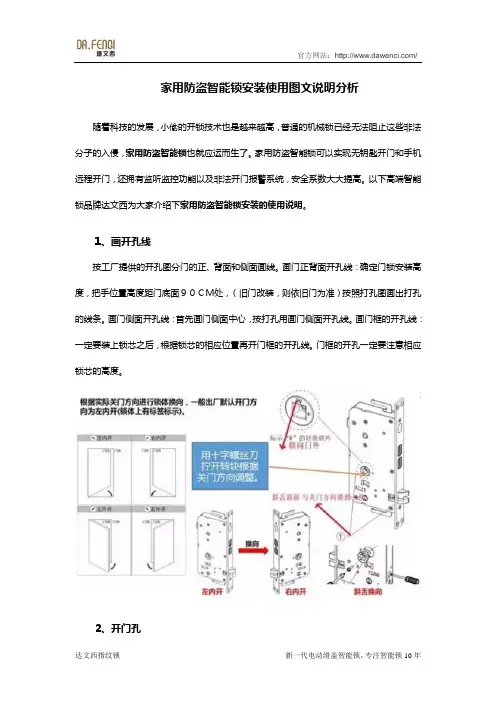

家用防盗智能锁安装使用图文说明分析随着科技的发展，小偷的开锁技术也是越来越高，普通的机械锁已经无法阻止这些非法分子的入侵，家用防盗智能锁也就应运而生了。

家用防盗智能锁可以实现无钥匙开门和手机远程开门，还拥有监听监控功能以及非法开门报警系统，安全系数大大提高。

以下高端智能锁品牌达文西为大家介绍下家用防盗智能锁安装的使用说明。

1、画开孔线按工厂提供的开孔图分门的正、背面和侧面画线。

画门正背面开孔线：确定门锁安装高度，把手位置高度距门底面９０ＣＭ处，（旧门改装，则依旧门为准）按照打孔图画出打孔的线条。

画门侧面开孔线：首先画门侧面中心，按打孔用画门侧面开孔线。

画门框的开孔线：一定要装上锁芯之后，根据锁芯的相应位置再开门框的开孔线。

门框的开孔一定要注意相应锁芯的高度。

2、开门孔先按画好的开孔线开正面孔和背面孔。

要注意开孔时要防止木材纤维产生飞边（最好先用割刀沿开孔线将纤维割断），阻止开孔偏大现象。

再按画好的开孔线开门框门孔。

注意：门框的孔尺寸要求高、防止有虚位，产生门锁的摇晃。

3、装门锁打开包装箱后，首先检查门锁零部件是否齐全，方向是否与房间一致，并用电池试验一下电脑锁芯和线路板是否工作正常，然后开始安装门锁。

将锁芯装入门板中，接线头穿入内侧板，所有固定孔符合要求。

4、装机械锁头将机械锁头装入锁芯，并用螺丝固定，检查机械钥匙是否能开门。

装前后锁体时调整锁芯空转的四角转套致正确位置（四角转套内孔有标识放好方轴和弹簧)，把前锁体装入门板上。

以上就是达文西智能锁给大家分享的家用防盗智能锁安装过程，达文西智能锁是达芬奇对“艺术+科技”理念的延续，每一把都是独特的创意，专业的设计，精心的制作而成，在时刻守护着您的港湾同时，更带给您极致艺术的感观，让您拥有优质的生活体验，因此成就了达文西每一款智能门锁的独一无二，更是艺术、机械结合的结晶！想了解更多的产品信息，可以登录达文西智能锁官网/进行了解。

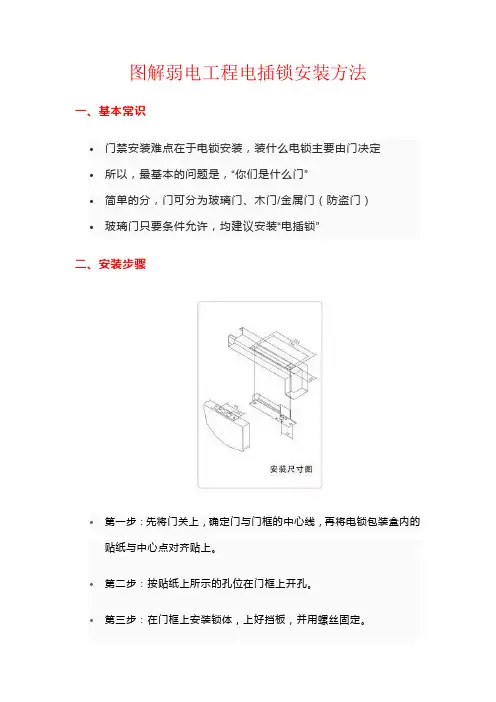

图解弱电工程电插锁安装方法
一、基本常识
•门禁安装难点在于电锁安装，装什么电锁主要由门决定
•所以，最基本的问题是，“你们是什么门”
•简单的分，门可分为玻璃门、木门/金属门（防盗门）
•玻璃门只要条件允许，均建议安装“电插锁”
二、安装步骤
•第一步：先将门关上，确定门与门框的中心线，再将电锁包装盒内的贴纸与中心点对齐贴上。

•第二步：按贴纸上所示的孔位在门框上开孔。

•第三步：在门框上安装锁体，上好挡板，并用螺丝固定。

•第四步：在门上安装锁扣。

注意：安装时，需将锁体(含锁舌部分)安装于脊梁中，再将锁片(含锁孔部分)安装于活动扇上项部。

安装时需要注意调整好锁舌与锁孔的对应位置，以及与地弹簧、地锁之间的对应位置。

对有框玻璃门而言，使用锁片即可;但对无框玻璃门而言，必然使用小门夹“下支架”充当锁孔的角色。

三、几种玻璃门电插锁安装情况
1、上下均有包边的玻璃门
•最常见的电插锁安装方式
•不需要使用任何额外的配件
•所谓条件，指上门框的垂直厚度大于4.5cm
图1：电插锁是暗装，要将锁体埋入门框内，上图是电插锁最常见的
安装方式，玻璃门上下均有包边
2 、有上边框，无下边框的玻璃门
•下无包边，所以借助“下门夹” 固定锁孔
3、上下无边框的玻璃门
•需借助“上门夹”固定电插锁，“下门夹”固定锁孔
说明事项：
•电插锁的优点：暗装显得美观，能180度内外开门。

•缺点：不如磁力锁结实耐用，个别门安装开孔难度比较大。

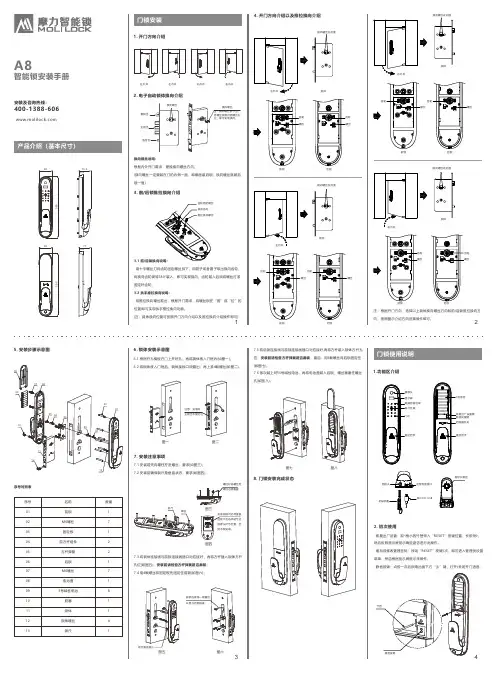

A8智能锁安装手册安装及咨询热线：400-1388-606产品介绍（基本尺寸）门锁安装1. 开门方向介绍左外开左内开右外开右内开2.电子自动锁体换向介绍换向螺丝说明:根据内外开门需求，更换换向螺丝方向。

(换向螺丝一定要装在门的内侧一面，即哪面装后锁，换向螺丝就朝后锁一面）3.前/后锁推拉换向介绍3.1 · 用十字螺丝刀将齿轮固定螺丝拆下，用钳子或者镊子取出换向齿轮，将换向齿轮调转180°装入，即可实现换向，齿轮装入后须将螺丝打紧固定好齿轮。

3.2 执手推拉换向说明：· 将推拉换向螺丝取出，根据开门需求，将螺丝锁在“推”或“拉”的位置;即可实现执手推拉换向功能。

(注：具体换向位置可按照开门方向介绍以及推拉换向介绍操作即可)5. 安装步骤示意图序号对照表名称数量序号前锁M6螺柱固定板前方杆组件方杆弹簧后锁M6螺丝电池盖5号碱性电池胶塞锁体锁体螺丝锁尺1712217181141010203040506070809101112136. 锁体安装示意图6.1 根据开孔模板在门上开好孔，再将锁体放入门框内(如图一)。

6.2 将锁体放入门框后，锁体接线口须露出；再上紧4颗螺丝(如图二)。

图一图二7. 安装注意事项7.1 安装前先将螺柱拧进螺丝，要求(如图三)；7.2 安装前确保锁尺是垂直状态，要求(如图四)；图三图四螺柱拧进螺丝后，7.3 将锁体连接线与前锁连接线插口对应接好，再将方杆插入锁体方杆孔位(如图五)，安装前请检查方杆弹簧是否漏装；7.4 用4颗螺丝将固定板先固定住前锁(如图六)；图五图六7.5 将后锁连接线与前锁连接线插口对应接好,再将方杆装入锁体方杆孔位，安装前请检查方杆弹簧是否漏装，最后，用3颗螺丝将后锁固定住(如图七)。

7.6 依次装上8节5号碱性电池，再将电池盖装入后锁，螺丝塞塞住螺丝孔(如图八)。

图七图八8. 门锁安装完成状态门锁使用说明1.功能区介绍2. 初次使用· 恢复出厂设置：取1根小的竹签伸入“RESET”按键位置，长按5秒，然后按照显示屏显示确定是否进行此操作。
