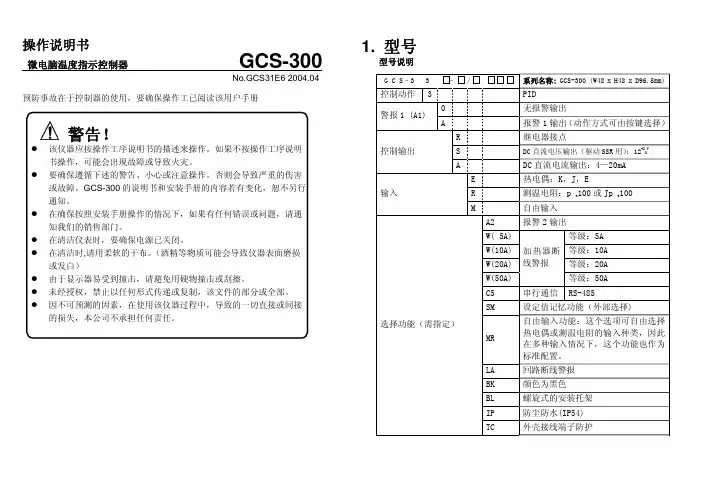

控制器操作指南及使用手册控制器是一种用于控制和管理设备的便携式电子设备。
它具有操作简便、功能强大等特点，广泛应用于工业自动化、机械控制等领域。
本文将为您详细介绍控制器的操作指南及使用手册，以帮助您更好地使用和配置控制器。
一、控制器的基本操作1. 开关机操作：控制器的开机操作通常是通过按下电源按钮来实现的，待控制器正常开机后，屏幕将呈现出操作界面。
关机操作通常是通过按住电源按钮数秒来实现的。
2. 界面导航：控制器的操作界面通常是以菜单形式展示的，您可以通过触摸屏或物理按键来浏览不同的菜单选项。
在菜单中选择所需功能后，按下确定按钮以进入相应操作界面。
3. 参数设置：在控制器的操作界面中，您可以设置不同的参数以调整设备的工作状态。
如输出电流、速度、时间等，这些参数可根据具体的设备和工作需求进行调整。
4. 存储与读取：控制器通常具备存储数据的功能，您可以将特定的参数设置保存到控制器的内部存储器或外部存储介质中。
当需要使用保存的参数设置时，您可以从存储介质中读取并加载到控制器中，实现快速配置。
二、控制器的高级功能1. 程序编辑：控制器通常支持程序编辑功能，您可以根据实际需求创建、修改或删除程序。
程序中包含了设备运行的具体逻辑和控制命令，可以实现自动化、精准的设备操作。
2. 脚本编写：除了程序编辑外，控制器还支持脚本编写功能。
脚本是一种基于特定编程语言的简单指令集，通过编写脚本可以实现更加复杂的设备控制逻辑和操作步骤。
3. 远程控制：某些控制器支持远程控制功能，您可以通过网络连接等方式，远程访问和操控控制器。
这使得您可以在离开控制器所在位置的情况下，依然能够实时监控和控制设备的运行状态。
三、使用手册1. 了解设备：在开始使用控制器之前，建议您先详细了解所控制设备的工作原理和规格要求。
这将有助于您更好地配置和调整控制器的参数，确保设备的正常运行。
2. 操作指南：根据具体的设备和控制器型号，您可以参考控制器的操作指南来了解详细的操作步骤和设置方法。
微电脑控制器操作手册work Information Technology Company.2020YEAR微电脑程序控制器操作手册在使用本控制器之前，请先确定控制器的输入输出范围和输入输出种类与您的需求是相符的。
1. 面板说明1.1 七段显示器PV：处理值(process value)，红色4位显示SV：设定值(setting value)，绿色4位显示1.2 LEDOUT1 ：第一组输出(Output1)，绿色灯OUT2 ：第二组输出(Output2)，绿色灯AT ：自动演算(Auto Tuning)，黄色灯PRO ：程式执行中(Program)，黄色灯 ----- 只适用于PFY系列AL1 ：第一组警报(Alarm 1)，红色灯AL2 ：第二组警报(Alarm 2)，红色灯MAN ：输出百分比手动调整(Manual)，黄色灯※注意：当发生错误(Error)时，MAN灯会亮，并将输出百分比归零1.3 按键SET ：设定键(写入设定值或切换模式)：移位键(移动设定位数)：增加键(设定值减1)：减少键(设定值加1)A/M ：自动(Auto)/手动(Manual)切换键。
自动：输出百分比由控制器内部演算决定手动：输出百分比由手动调整OUTL(在User Level中)决定2 自动演算功能(Auto tuning)2.2 需先将AT(在User Level中)设定为YES，启动自动演算功能。
2.3 自动演算结束后，控制器内部会自动产生一组新的PID参数取代原有的PID参数。
＊自动演算适用于控温不准时，由控制器自行调整PID参数。
2.4 ATVL：自动演算偏移量(AutoTuning offset Value)SV减ATVL为自动演算设定点，设定ATVL可以避免自动演算时，因PV值震荡而超过设定点(Overshoot)。
例如：SV=200℃，ATVL=5，则自动演算设定点为195℃当自动演算中，PV值震荡，则是在195℃上下震荡，因此可避免PV值震荡超过200℃。
一、系统概述HD2000/3000系列微电脑变频供水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等许多功能。
二、主要性能指标1.可编程设定泵工作方式，可选择一用一备、一变一工、高低压位式控制、两泵或三泵循环软启动、可定时自动切换备用泵；可设定“变频+工频” 等多种工作方式；2.面板表卡式安装，使用方便；3.全封闭按键式参数设定；4.采用人工智能模糊控制算法，高速CPU控制，设定参数少，控制精度高；5.内带看门狗电路采用数字滤波及多项抗干扰措施，防止软件跑飞；6.可设定上、下限控制压力；7.可设定补偿远传压力表误差值；8.设定压力和测量压力显示，能实时显示输出频率值；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水停机保护和外部停机保护功能；11.锅炉补水控制时，具有超压自动泄水控制功能；12.具有附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开关机控制功能；14.具有消防定时巡检控制功能，根据设定的天数对备用泵或消防泵进行定时巡检；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（一用一备）160mm×80mm×90mm（三泵循环软启动）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。
3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对温度:20～90RH;6.额定工作电压:AC220V±10%;7.控制器额定功耗:5W;8.控制器接线端子输出容量：3A/ AC220V9.面板及配线端子说明：一用一备型控制器面板示意图一用一备型控制器端子接线图两泵循环软起动型控制器端子接线图接线端子说明：N----AC 220V零线L ---- AC 220V火线P1---1#泵运行触点P2---2#泵运行触点FWD---正转运行CM1---信号公共点1 CM2---信号公共点2 D/A ---DC0-10V输出DI1---第二压力（动压）DI2---停机(缺水)信号GND---压力表低端IN---压力信号输入端V+ ----压力表高端(P1)B1----1#泵变频端子(P2)B2----2#泵变频端子G1--- 1#泵工频端子G2---2#泵工频端子三泵循环软起动型控制器面板示意图三泵循环软起动型控制器端子接线图接线端子说明：N---AC 220V零线L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----压力表高端IN---压力信号输入端GND---压力表低端(信号地) DI2---停机(缺水)信号DI1---第二压力(压力)运行信号D/A ---DC0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。
操作手册MODEL 6308DT微电脑设计DO/Temperature/控制器JENCO ELECTRONICS, LTD.目录内容页数I.简介 (2)II.产品检视与安装 (3)III.MODEL 6308DT 的使用 (4)A.前面板与按键说明 (4)B.正常显示画面与说明 (5)C.端子接线图 (6)D.开/关机 (7)IV.MODEL 6308DT 的显示模式 (7)A.正常显示模式 (7)B.校正/设定模式 (8)a.密码检查画面 (9)b.使用者设定(USER SETTING)画面 (9)c.溶氧校正(DO CALIBRATION)画面共两页 (10)d.溶氧继电器控制设定画面 (11)e.DO电流的设定画面 (12)f.温度继电器控制的设定画面 (12)V.溶氧探棒校正 (13)VI.溶氧探棒的使用与保养 (15)VII.关于继电器与控制 (15)A.继电器隔离电压 (15)B.继电器输出负载 (15)C.关于继电器的动作设定点、迟滞模式& 迟滞 (15)D.关于 DO / TEMP 的继电器 (16)VIII.关于 4 - 20 mA 输出 (17)A.隔离电压(ISOLATION VOLTAGE) (17)B.隔离电流的负载(OUTPUT LOAD) (17)C.溶氧线性 (LINEAR) 电流输出 (17)IX.RS485 界面 (18)X.错误显示与排除方法 (18)XI.溶氧与压力及温度/盐度的关系表 (19)XII.规格 (21)XIII.保证 (23)I.简介MODEL 6308DT(D O and T emperature) 是一种使用单芯片微电脑设计多元多功能的测试控制器。
它的包装是¼DIN的防水壳，可在高湿度的环境下使用而不影响机器的功能，使得此机型成为一台理想的控制器，适合使用于各种控制场所。
MODEL 6308DT微电脑仪器在开机时有自我检查功能，它可以帮助使用者了解机器是否工作正常。

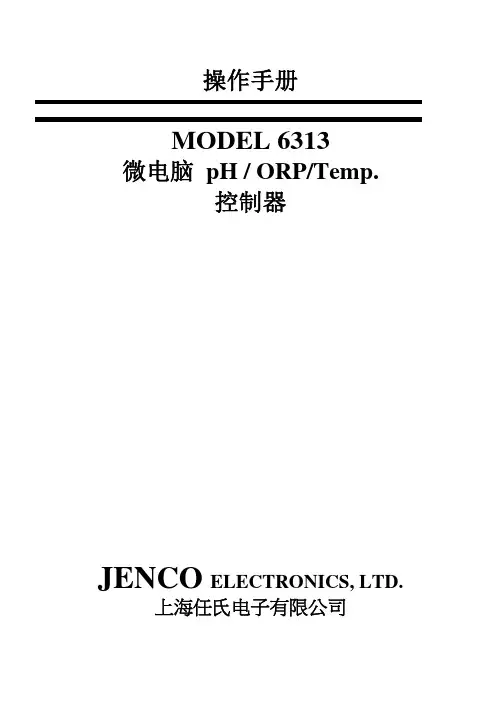

操作手册MODEL 6313微电脑pH / ORP/Temp.控制器JENCO ELECTRONICS, LTD.上海任氏电子有限公司目录页码I. 产品检视与安装2 II. 简介3 III. MODEL 6313 的使用 4A.前面板与按键说明 4B. 显示器说明 5C. 端子接线图 6D. 开机/关机7 IV. MODEL 6313的显示模式8A. 主(正常)显示模式8B. 校正/ 设定模式9a. 密码检查画面9b. 校正/设定模式选择画面101. “pH”控制模式的设定10i. 温度探棒的选择画面/ii.“校正液一”的选择画面/ iii.“校正液二”的选择画面/ iv.抵补电位的校正画面/ v.斜率的校正画面/vi.电极效率显示画面/pH 校正的步骤/vii.4mA设定画面/viii 20mA设定画面ix. “继电器1~ 继电器2”的设定/x. 密码的设定2. “ABS mV”控制模式的设定15i. 温度探棒的选择画面/ii. 4mA设定画面/iii 20mA设定画面/iv.“继电器1~继电器2”的设定/ v.密码的设定3. “REL mV”控制模式的设定17i. 温度探棒的选择画面/ii.抵补电位的设定画面/iii.4mA设定画面iv. 20mA设定画面/v. “继电器1~ 继电器2”的设定/vi.密码的设定V. 关于继电器(CONTROLLING THE RELAYS) 20A. 隔离电压20B. 继电器输出负载20C. 关于继电器的动作、设定点、迟滞20 VI. 关于 4 - 20 mA 隔离输出21A. 隔离电压21B. 隔离电流的负载22C. 线性控制输出22 VII. 错误显示与排除方法23 VIII. pH 校正液与温度的关系24 IX. 规格25 X. 按键的图标流程图26A. pH模式按键的图标流程图26B. ABSOLUTE mV模式按键的图标流程图27C. RELATIVE mV模式按键的图标流程图28 XI. 保证29I. 产品检视与安装产品检视小心地打开包装, 检视仪器及配件是否有因运送而损坏, 如有发现损坏, 请立刻通知任氏的代理商, 并原包装寄回送检, 直到使用者满意为止。

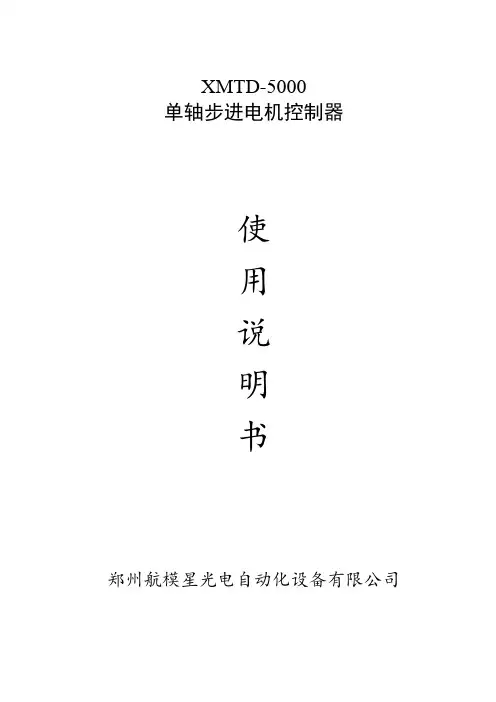

XMTD-5000单轴步进电机控制器使用说明书郑州航模星光电自动化设备有限公司目录第一章概述 ................................................................................................................ 错误!未定义书签。
1.1 主要特点 ....................................................................................................... 错误!未定义书签。
1.2 用户须知 ......................................................................................................... 错误!未定义书签。
1.3 技术参数 ......................................................................................................... 错误!未定义书签。
第二章产品简介 .. (4)2.1 外观与尺寸 (4)2.2 型号与功能简介 (4)第三章操作与参数 (5)3.1 控制面板说明 (5)3.2 按键操作 (5)3.3 参数表及功能 (6)3.4 显示状态与指示灯状态说明 (9)第四章接线端子与接线方法 (10)4.1 端子接线图 (10)4.2 连接步进电机驱动器详细图 (10)4.3 端子功能详细说明 (11)第五章调试与运行 (11)5.1 快速调试方式 (11)5.2 运行测试 (12)第六章使用实例 (13)6.1 连续运行模式（自动换画面广告箱示例） (13)6.2 单段运行模式（转盘分度头控制示例） (15)6.3 触发段运行模式（丝杠送料控制示例） (16)6.4 正反触发运行模式（两行程开关之间往返运动） (17)第七章常见故障排除方法 (19)7.1 常见故障问题解答 (19)7.2 升降速设计简介 (19)第八章售后服务 (20)8.1 保修概要 (20)第一章概述本说明书提供给用户安装调试，参数设定，应用举例及操作使用的有关事项，请妥善保管，以备查看。
微电脑程序控制器操作手册在使用本控制器之前，请先确定控制器的输入输出范围和输入输出种类与您的需求是相符的。
面板说明七段显示器PV：处理值(process value)，红色4位显示SV：设定值(setting value)，绿色4位显示LEDOUT1 ：第一组输出(Output1)，绿色灯OUT2 ：第二组输出(Output2)，绿色灯AT ：自动演算(Auto Tuning)，黄色灯PRO ：程式执行中(Program)，黄色灯----- 只适用于PFY系列AL1 ：第一组警报(Alarm 1)，红色灯AL2 ：第二组警报(Alarm 2)，红色灯MAN ：输出百分比手动调整(Manual)，黄色灯※注意：当发生错误(Error)时，MAN灯会亮，并将输出百分比归零按键SET ：设定键(写入设定值或切换模式)：移位键(移动设定位数)：增加键(设定值减1)：减少键(设定值加1)A/M ：自动(Auto)/手动(Manual)切换键。
自动：输出百分比由控制器内部演算决定手动：输出百分比由手动调整OUTL(在User Level中)决定自动演算功能(Auto tuning)需先将AT(在User Level中)设定为YES，启动自动演算功能。
自动演算结束后，控制器内部会自动产生一组新的PID参数取代原有的PID参数。
自动演算适用于控温不准时，由控制器自行调整PID参数。
ATVL：自动演算偏移量(AutoTuning offset Value)SV减ATVL为自动演算设定点，设定ATVL可以避免自动演算时，因PV值震荡而超过设定点(Overshoot)。
例如：SV=200℃，ATVL=5，则自动演算设定点为195℃当自动演算中，PV值震荡，则是在195℃上下震荡，因此可避免PV值震荡超过200℃。
※注意：在PFY型号,，ATVL设定值即为自动演算设定点自动演算失败可能原因1：ATVL 设定值太大。
(若无法确定ATVL合适值，请设为”0”)2：演算时间过长。
KT300微电脑控制器说明书
KT300的设计达到了门禁系统的最高标准，满足监控要求。
KT300可控制两个门，并可方便地连接到控制成千上万个门的系统网络中。
从系统工作站直接更新固件。
快速！最高速度115,200bps。
随时准备工作，没有跳线设置或接继器。
读卡器电源有5V和12V 两种。
无须改变EPROM，该韧件储存在门禁系统的闪存中，可从任一门禁系统工作站下载。
整个下载过程只需数分钟。
KT300经常监督电池状态，并将其“电池不足、电池无电”状态报告给系统。
系统立即检测并重新自我设置所有的动力输出，以防短路和电涌。
系统同时还监督门锁机关设备的短路和开路状态，以检测锁故障。
快速！最高速度115,200bps，没有设置跳线！KT300自动检测系统工作站设置的信息回路的速度，并分配一个门禁地址。
KT300支持数种扩展模块，包括增加输入，输出，继电器和时间及日期的液晶显示屏，该显示屏功能是可显示时间和出入人数。
STC-200微电脑温度控制器使用说明书STC-200微电脑温度控制器使用说明书1.引言1.1 目的本文档旨在为用户提供STC-200微电脑温度控制器的详细使用说明和操作指南，以确保用户能够正确地使用该设备，并达到预期的温度控制效果。
1.2 背景STC-200微电脑温度控制器是一款先进的温度控制设备，可广泛应用于各种需要精确温度控制的场合，如实验室、工业生产等。
2.系统概述2.1 设备描述STC-200微电脑温度控制器是一种功能强大、操作简便的设备，具有以下特点：- 微电脑控制，精确稳定- 可编程温度控制- 温度显示和设定- 报警功能及警报指示灯- 外部测温探头（可选）- RS485通讯接口（可选）2.2 技术规格- 工作电压: AC 100-240V 50/60Hz- 控制输出: 继电器- 控制范围: -50°C至+150°C- 分辨率: 0.1°C- 控制精度: ±0.5°C- 输入传感器: K型热电偶、Pt100、NTC- 报警输出: 声音和光- 外观尺寸: 72mm x 72mm x 84mm3.安装3.1 准备工作在安装STC-200微电脑温度控制器之前，请确保您已经完成以下准备工作：- 检查设备是否完好无损- 验证输入电压的稳定性- 检查控制器的电源线接线是否正确3.2 安装步骤1.断开设备的电源2.将温度控制器固定在安装板上3.连接传感器和控制器的接口4.连接控制器的电源线5.打开设备的电源4.使用说明4.1 基本操作STC-200微电脑温度控制器的基本操作包括以下步骤：1.设置温度范围: 通过设定上限和下限温度来确定温度控制的范围。
2.设置控制模式: 可选择自动控制和手动控制模式。
3.设定温度: 输入期望温度，并进行确认。
4.启动控制器: 将控制器切换到工作状态，开始进行温度控制。
4.2 进阶功能STC-200微电脑温度控制器还具有以下进阶功能：1.时间控制: 可设定定时控制，如设定一定时间后开始或停止温度控制。
MTC5060微电脑温度控制器使用说明MTC5060微电脑温度控制器使用说明一、引言MTC5060微电脑温度控制器是一款用于监控和调节温度的先进设备。
本文档旨在详细介绍MTC5060微电脑温度控制器的功能、操作和注意事项，以便用户能够正确使用本产品。
二、产品介绍2.1 产品概述MTC5060微电脑温度控制器是一款具有高精度、稳定性和可靠性的控温设备。
它采用先进的微处理器技术，能够精确测量和控制温度，并具有多种温度控制模式。
2.2 主要特点- 高精度测温：MTC5060微电脑温度控制器具有高精度的温度传感器，能够实时监测温度变化，并反馈给控制系统。
- 多种温度控制模式：MTC5060微电脑温度控制器支持多种控温模式，包括PID控制、模糊控制等，可根据实际需求选择合适的控制方法。
- 可编程操作：MTC5060微电脑温度控制器具有可编程的操作功能，可以设置上下限温度范围、报警功能等。
三、操作说明3.1 上电及连接在使用MTC5060微电脑温度控制器之前，首先需要将其与电源连接，并确保连接正确。
具体操作步骤如下：1、将电源线连接到MTC5060微电脑温度控制器的电源插孔。
2、将另一端的电源线插入电源插座，确保稳定的电源供应。
3.2 温度显示和调节MTC5060微电脑温度控制器通过液晶显示屏显示当前温度，并提供温度调节功能。
具体操作步骤如下：1、使用上下方向的按钮选择要调节的温度参数。
2、使用左右方向的按钮进行温度调节，每次按下按钮温度会增加或减少一个固定值。
长按按钮可以进行快速调节。
3.3 温度控制模式切换MTC5060微电脑温度控制器支持多种温度控制模式，用户可以根据实际需求进行切换。
具体操作步骤如下：1、在主界面中，按下菜单按钮进入设置界面。
2、使用上下方向按钮选择温度控制模式选项。
3、使用左右方向按钮切换不同的温度控制模式。
四、注意事项4.1 安全使用- 在使用MTC5060微电脑温度控制器时，请确保电源连接稳定并符合安全标准。
微电脑程序控制器操作手册在使用本控制器之前，请先确定控制器的输入输出围和输入输出种类与您的需相符的。
1.面板说明1.1 七段显示器PV：处理值(process value)，红色4位显示SV：设定值(setting value)，绿色4位显示1.2LEDOUT1 ：第一组输出(Output1)，绿色灯OUT2 ：第二组输出(Output2)，绿色灯AT ：自动演算(Auto Tuning)，黄色灯PRO ：程式执行中(Program)，黄色灯----- 只适用于PFY系列AL1 ：第一组警报(Alarm 1)，红色灯AL2 ：第二组警报(Alarm 2)，红色灯MAN ：输出百分比手动调整(Manual)，黄色灯※注意：当发生错误(Error)时，MAN灯会亮，并将输出百分比归零1.3 按键SET ：设定键(写入设定值或切换模式)：移位键(移动设定位数)：增加键(设定值减1)：减少键(设定值加1)A/M ：自动(Auto)/手动(Manual)切换键。
自动：输出百分比由控制器部演算决定手动：输出百分比由手动调整OUTL(在User Level中)决定2自动演算功能(Auto tuning)2.2需先将AT(在User Level中)设定为YES，启动自动演算功能。
2.3自动演算结束后，控制器部会自动产生一组新的PID参数取代原有的PID参数。
＊自动演算适用于控温不准时，由控制器自行调整PID参数。
2.4ATVL：自动演算偏移量(AutoTuning offset Value)SV减ATVL为自动演算设定点，设定ATVL可以避免自动演算时，因PV值震荡而超过设定点(Overshoot)。
例如：SV=200℃，ATVL=5，则自动演算设定点为195℃当自动演算中，PV值震荡，则是在195℃上下震荡，因此可避免PV值震荡超过200℃。
※注意：在PFY型号,，ATVL设定值即为自动演算设定点2.5自动演算失败可能原因1：ATVL 设定值太大。
(若无法确定ATVL合适值，请设为”0”)2：演算时间过长。
(请手动调整PID值)3.错误代码注意：当有“＊”标记的错误发生时，请送修4. 操作流程4.1LEVEL 1 (User Level)處理值設定值輸出百分比限制(Output Limit)自動演算(Auto Tuning)第一組警報設定值(Alarm 1 Set)材二舱牡厨砞﹚(Alarm 2 Set)材三舱牡厨砞﹚(Alarm 3 Set)4.1.1 按下移位键（ ）当按下移位键时，设定值第一位数会开始闪烁，您可以按增加键）或）来对此数值作增减的动作。
