PE管道焊接技术解析

天然气pe管道的热熔焊接技术本文旨在详细介绍天然气PE管道的热熔焊接技术，主要包括以下八个方面：1.管道清洗在热熔焊接前，需要对管道进行彻底的清洗。

清洗方法可采用机械方法、化学方法或高压冲洗等，以去除管道内的杂质、污垢和污染物，确保管道内部清洁。

2.切削端口在进行热熔对接前，需要将管道的端口进行切削。

切削的形状、大小和粗糙度都要按照规范进行，以确保管道端口能够精确对接，提高焊接质量。

3.热熔对接热熔对接是整个焊接过程中最为关键的环节。

在对接时，需要将两个管道的端口精确对齐，然后将它们加热到适当的温度。

加热时间也要严格控制，以防止温度过高导致材料热损伤。

在加热后，还需要施加适当的压力，以促进两个管道的融合。

4.冷却固定在热熔对接完成后，需要将两个管道冷却并固定。

冷却方法可以选择自然冷却或者强制冷却，冷却时间也要严格控制。

同时，还需要使用夹具或支架等工具对管道进行固定，以防止管道变形或移位。

5.焊接完成在管道冷却固定后，需要检查焊接质量。

可以通过外观检查和密封性试验等方法，判断焊接是否牢固、密封性能是否达到要求。

如果存在焊接缺陷，需要及时修复并进行调整，以确保焊接质量。

6.检验质量在焊接完成之后，需要对焊接质量进行严格的检验。

检验项目包括外观检查、密封性试验、压力试验等，以确保焊接部位的质量和安全性。

如果存在焊接缺陷或质量问题，需要及时进行修复和调整，确保焊接质量符合规范和标准。

7.修复与调整在检验过程中，如果发现焊接缺陷或质量问题，需要及时进行修复和调整。

修复方法可根据具体情况选择合适的焊接工艺或修复工具，调整时需要保证管道的质量和安全性。

在修复与调整完成后，需要再次进行质量检验，确保焊接部位的质量和安全性。

8.现场清理在焊接和检验完成后，需要对现场进行清理。

清理内容包括清理施工现场的杂物、垃圾和废料等，恢复现场的整洁和安全。

同时，还需要对使用过的工具、设备和材料进行清洁和整理，以便下次使用时能够保证其质量和安全性。

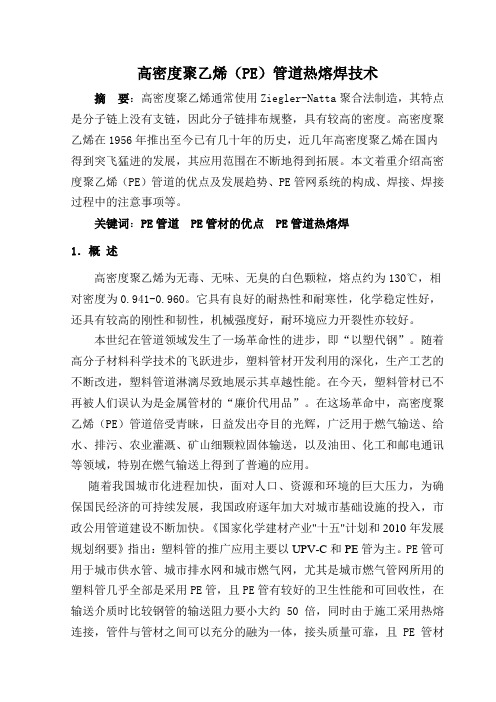

高密度聚乙烯（PE）管道热熔焊技术摘要：高密度聚乙烯通常使用Ziegler-Natta聚合法制造，其特点是分子链上没有支链，因此分子链排布规整，具有较高的密度。

高密度聚乙烯在1956年推出至今已有几十年的历史，近几年高密度聚乙烯在国内得到突飞猛进的发展，其应用范围在不断地得到拓展。

本文着重介绍高密度聚乙烯（PE）管道的优点及发展趋势、PE管网系统的构成、焊接、焊接过程中的注意事项等。

关键词：PE管道 PE管材的优点 PE管道热熔焊1．概述高密度聚乙烯为无毒、无味、无臭的白色颗粒，熔点约为130℃，相对密度为0.941-0.960。

它具有良好的耐热性和耐寒性，化学稳定性好，还具有较高的刚性和韧性，机械强度好，耐环境应力开裂性亦较好。

本世纪在管道领域发生了一场革命性的进步，即“以塑代钢”。

随着高分子材料科学技术的飞跃进步，塑料管材开发利用的深化，生产工艺的不断改进，塑料管道淋漓尽致地展示其卓越性能。

在今天，塑料管材已不再被人们误认为是金属管材的“廉价代用品”。

在这场革命中，高密度聚乙烯（PE）管道倍受青睐，日益发出夺目的光辉，广泛用于燃气输送、给水、排污、农业灌溉、矿山细颗粒固体输送，以及油田、化工和邮电通讯等领域，特别在燃气输送上得到了普遍的应用。

随着我国城市化进程加快，面对人口、资源和环境的巨大压力，为确保国民经济的可持续发展，我国政府逐年加大对城市基础设施的投入，市政公用管道建设不断加快。

《国家化学建材产业"十五"计划和2010年发展规划纲要》指出：塑料管的推广应用主要以UPV-C和PE管为主。

PE管可用于城市供水管、城市排水网和城市燃气网，尤其是城市燃气管网所用的塑料管几乎全部是采用PE管，且PE管有较好的卫生性能和可回收性，在输送介质时比较钢管的输送阻力要小大约50倍，同时由于施工采用热熔连接，管件与管材之间可以充分的融为一体，接头质量可靠，且PE管材重量较轻给施工带来很大的方便， PE管的优越性是不容置疑的，所以近十年来，全国许多大中城市在燃气、供水中低压管线（包括庭院管网和排水管网）敷设中大量采用PE管。

燃气用聚乙烯 (PE)管道焊接工艺分析摘要：本文以燃气用的聚乙烯（PE）管道为研究对象，在分析焊接工艺选择标准的基础上，对焊接工艺的过程检验进行了研究，以供参考。

关键词：燃气用；聚乙烯（PE）管道；焊接工艺引言：就燃气用管线来说，普通的钢管和铸铁管在使用时容易出现腐蚀和泄露问题。

在高分子材料技术快速发展背景下，聚乙烯（PE）管道被广泛应用至燃气行业，不仅适合用在城市的输气管网中，还能够用在中低压供燃气管网中。

聚乙烯（PE）管道的优点除连接比较方便与能够回收利用外，还具有很强的抗开裂性。

一、燃气用聚乙烯（PE）管道焊接工艺的选择标准（一）热熔焊接工艺分析热熔焊接即选择热熔对接焊机对管道端口进行加热，待熔化之后尽快进行贴合，使其具有特定压力，通过冷却操作实现熔接目标。

聚乙烯这一高分子聚合物拥有半结晶，在长链分子结构中，分子彼此缠绕贯穿，其物态区间除玻璃态和高弹态外，还有粘流态。

对热熔焊接工艺来说，此工艺利用了扩散原理，聚乙烯分子能够吸收能量，受外力因素影响，熔融界面内部分子会彼此渗透缠绕，开展分子链物理重组操作与分子链再结晶操作。

就热熔焊环节来说，焊缝质量不仅受加热温度和加热时间影响，还会被焊制压力与冷却时间直接影响。

通常来说，热熔对接焊口承受压力阶段的强度与热熔对接焊口承受拉力阶段的强度均超过管材。

不论聚乙烯管为何种尺寸，都能够使用热熔对接的方法进行连接，此方法具有很高的经济性与可靠性，缺点在于严重被环境因素和人为因素限制，从接头质量角度来说，热熔焊接可靠性要低于电熔焊接，优点是成本支出比较少[1]。

在聚乙烯（PE）管道被当作燃气管道的早期，人们通常会选择手动热熔连接或者半自动热熔连接，这两种方式会被人为因素严重限制，存在接头没有焊牢问题，导致漏气事故频频发生。

全自动热熔对接焊机自动化水平较高，计算机会对多个焊接参数进行控制，具有很高的准确性，控制参数除温度和压力外，还有时间参数和顺序参数。

全自动热熔对接焊机的焊接质量非常可靠，接头焊接非常牢靠，能够接近电熔焊接水平。

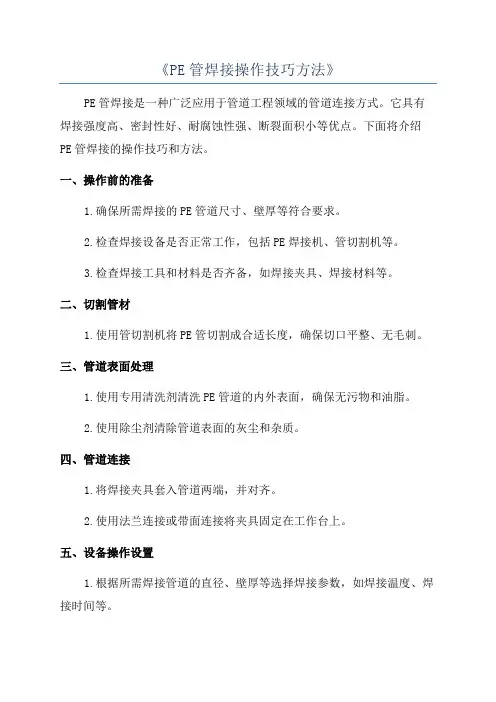

《PE管焊接操作技巧方法》PE管焊接是一种广泛应用于管道工程领域的管道连接方式。

它具有焊接强度高、密封性好、耐腐蚀性强、断裂面积小等优点。

下面将介绍PE管焊接的操作技巧和方法。

一、操作前的准备1.确保所需焊接的PE管道尺寸、壁厚等符合要求。

2.检查焊接设备是否正常工作，包括PE焊接机、管切割机等。

3.检查焊接工具和材料是否齐备，如焊接夹具、焊接材料等。

二、切割管材1.使用管切割机将PE管切割成合适长度，确保切口平整、无毛刺。

三、管道表面处理1.使用专用清洗剂清洗PE管道的内外表面，确保无污物和油脂。

2.使用除尘剂清除管道表面的灰尘和杂质。

四、管道连接1.将焊接夹具套入管道两端，并对齐。

2.使用法兰连接或带面连接将夹具固定在工作台上。

五、设备操作设置1.根据所需焊接管道的直径、壁厚等选择焊接参数，如焊接温度、焊接时间等。

2.将PE管道端部插入焊接机的加热板中，通过调节夹具使之与工作台对齐。

六、焊接操作步骤1.打开焊接机的电源开关，设置焊接温度和时间。

2.等待焊接温度达到设定温度后，开始进行焊接。

3.按照设定时间等待焊接完成，并将焊接机的电源开关关闭。

4.使用工具将焊接好的管道夹持到冷却架上，使其自然冷却。

七、焊缝检查1.使用焊缝探伤工具对焊缝进行检查，确保焊接质量。

2.检查焊缝表面是否平整，无气孔、裂纹、坑洞等缺陷。

八、管道防护1.将焊接好的管道放入塑料袋中，以防止灰尘和杂物进入。

2.注意保护焊接好的管道，避免受到外力损坏。

以上就是PE管焊接的操作技巧和方法。

在实际操作中，应严格遵循相关操作规程和安全要求，确保焊接质量和安全性。

只有掌握了正确的操作技巧和方法，才能完成高质量的PE管焊接工作。

《PE管焊接操作方法》PE管焊接是一种常见的管道连接方式，广泛应用于建筑、石油化工、城市供水及排水等领域。

本文将介绍PE管焊接的操作方法，以帮助读者更好地掌握这一技术。

PE管焊接操作方法一般包括以下步骤：第一步：准备工作1.确定焊接区域，清除管道表面的污物和杂质；2.准备所需的施焊工具和材料，包括PE管、焊接机、刮刀、清洁布、焊接材料等；3.做好个人防护措施，佩戴防护眼镜、手套、工作服等。

第二步：管道连接1.切割PE管：根据实际需要，用管切割工具将PE管切割成所需的长度；2.刮除氧化层：使用刮刀将管道两端的氧化层刮除，确保焊接面干净无杂质；3.清洁焊接面：用清洁布蘸取适量清洁剂或清水，擦拭管道两端的焊接面，以去除残留的杂质和污垢。

第三步：施焊操作1.调试焊接机：按照焊接机操作手册的要求，将焊接机设置到适当的温度和电流；2.安装夹具：将PE管夹具安装到焊接机上，确保管道在焊接过程中保持稳定；3.加热管道：将两端的PE管对准夹具，利用焊接机加热管道两端的焊接面，使其达到熔融状态；4.接触管道：当管道两端的焊接面达到熔融状态时，将两端快速并行地接触在一起，使其充分融合；5.确定焊缝：确认焊接缝是否均匀，没有漏焊和气泡；6.换向焊接：在首次焊接完毕后，将管道转过一个固定角度进行第二次焊接，以保证焊接缝的可靠性。

第四步：焊接完毕1.检查焊接质量：用漫射试验仪或其他测量工具，检查焊接缝的力学性能和密封性能；2.清理管道表面：用清洁布擦拭焊接缝及周围区域，确保焊接面光洁无污垢；3.检查工作面积：检查焊接缝处的工作面积是否符合设计要求；4.记录操作数据：将焊接操作数据进行记录，以备后续参考；5.整理工作现场：收拾好焊接机和工具，将废弃材料进行分类和处理。

PE管焊接操作中需要注意以下几个问题：1.操作环境应干燥、通风良好，避免有害气体的浓度超标；2.操作人员要熟悉焊接机的操作原理和使用方法，确保安全；3.在焊接过程中，要保持焊接机、管道和夹具的清洁，以避免污染焊缝；4.焊接完毕后，要对焊接缝进行充分检查，以确保质量。

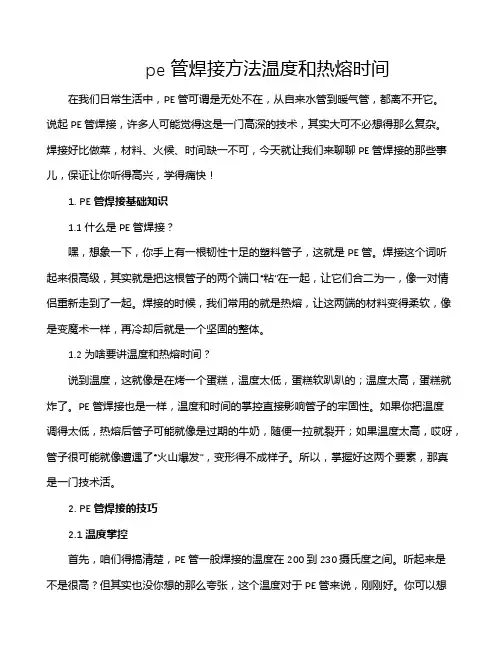

pe管焊接方法温度和热熔时间在我们日常生活中，PE管可谓是无处不在，从自来水管到暖气管，都离不开它。

说起PE管焊接，许多人可能觉得这是一门高深的技术，其实大可不必想得那么复杂。

焊接好比做菜，材料、火候、时间缺一不可，今天就让我们来聊聊PE管焊接的那些事儿，保证让你听得高兴，学得痛快！1. PE管焊接基础知识1.1 什么是PE管焊接？嘿，想象一下，你手上有一根韧性十足的塑料管子，这就是PE管。

焊接这个词听起来很高级，其实就是把这根管子的两个端口“粘”在一起，让它们合二为一，像一对情侣重新走到了一起。

焊接的时候，我们常用的就是热熔，让这两端的材料变得柔软，像是变魔术一样，再冷却后就是一个坚固的整体。

1.2 为啥要讲温度和热熔时间？说到温度，这就像是在烤一个蛋糕，温度太低，蛋糕软趴趴的；温度太高，蛋糕就炸了。

PE管焊接也是一样，温度和时间的掌控直接影响管子的牢固性。

如果你把温度调得太低，热熔后管子可能就像是过期的牛奶，随便一拉就裂开；如果温度太高，哎呀，管子很可能就像遭遇了“火山爆发”，变形得不成样子。

所以，掌握好这两个要素，那真是一门技术活。

2. PE管焊接的技巧2.1 温度掌控首先，咱们得搞清楚，PE管一般焊接的温度在200到230摄氏度之间。

听起来是不是很高？但其实也没你想的那么夸张，这个温度对于PE管来说，刚刚好。

你可以想象成是在热水澡的温度，不冷也不烫，让人感到舒适。

不过，建议你最好有个温度计，不然可就容易“热手一锅”，搞得不太好。

2.2 热熔时间接下来是热熔时间。

这个嘛，简单来说就是“给它一点时间”。

一般情况下，热熔的时间大约在8到15秒之间。

你可以脑补一下，像是等你心仪的蛋糕从烤箱里出来，虽然激动，但你得给它点时间凉一凉。

时间太短，根本没焊好，稍微用力就“砰砰”地声响一片；时间太长，又得不到有效连接，反而让管道表面发生变质。

就像在等公交，时间长了心里不爽，时间短了又错过，真是个“难”字了得。

谈谈PE管道焊接技术摘要：随着材料工艺技术的发展，PE管道在生活和工业方面得到广泛应用，特别是在城区自来水供水管道和城区天然气管道应用最多，工业中耐酸碱等腐蚀性管道也有应用。

PE管道相对于金属管道具有成本低廉，施工方便，焊接简单的特点。

关键词：PE管道热熔焊接电容焊接1 序言公司2013年在南阳内乡县承接的天然气利用一期工程为城区天然气主管道施工，主要采用中压燃气（PE）聚乙烯管（PE80 SDR11，系列管径为De110、De160、De250）管道，天然气管道设计压力为0.4MPa。

总长度为30Km。

采用热熔和电熔焊接方式。

焊接设备为PE 管电熔焊机SDDR-全自动型和SH系列塑料管道热熔接机SHD-250。

2 焊接工艺2.1 PE管道热熔对接焊接2.1.1 热熔对接连接设备应符合下列规定A.机架应坚固稳定，并能保证加热板和铣削工具切换方便及管材和管件方便的移动和校正对中。

夹具能固定管材或管件，并能使管材或管件快速定位和移开。

B.铣刀应为双面铣削刀具，应能将待连接的管材或管件端面铣削成垂直于管材中轴线的清洁、平整、平行的匹配面。

C.加热边便面应平整，并保持清洁，温度分布应均匀，运行偏差为设定值的±5ºC。

D.压力系统的压力显示分度不应大于0.1MPa；焊接设备使用的焊接电源的电压波动范围不应大于额定电压的±15%。

2.1.2 热熔对接焊接工艺参数表1 SDR11管材焊接技术参数热板表面温度：PE80－210±10℃；PE100－225±10℃）表2 热熔对接焊接工艺参数拖P P P +=212012S P S p ⋅=2.1.3 管道焊接工艺技术要求A. 焊接压力与时间（其关系见图1）B ． 焊接工艺温度 推荐的焊接工艺温度为200～235℃，实际施工中，可以根据具体施工环境和材料适当调整焊接温度。

图中：P 1 — 总的焊接压力，P 1=P 2+P 拖（MPa ）； P 2 — 焊接规定的压力（MPa ）； P 拖 — 拖动压力（MPa ）；t1 — 卷边达到规定高度的时间。

pe管的焊接方法和要领PE管焊接是一种常见的管道连接方法，它在工业和民用领域都得到广泛应用。

本文将介绍PE管焊接的方法和要领，以帮助读者了解如何正确进行PE管焊接。

一、焊接方法PE管焊接主要包括热熔焊接和电熔焊接两种方法。

1. 热熔焊接热熔焊接是将PE管材加热至熔融状态，使其与焊接件融合在一起的方法。

具体步骤如下：1）准备工作：检查管道和焊接件的尺寸、质量和表面状态，确保其符合要求。

2）清洁表面：使用清洁剂清洗管道和焊接件的表面，确保无污垢和油脂。

3）切割管道：采用适当的切割工具将PE管材切割成所需的长度。

4）热熔焊接：将加热板加热至适当温度，将管道和焊接件分别放置在加热板上加热一段时间，使其表面熔融。

5）连接管道：将熔融的管道和焊接件迅速连接起来，保持一定的连接压力，待冷却固化后即可完成焊接。

2. 电熔焊接电熔焊接是通过电加热将PE管材和焊接件融化并连接在一起的方法。

具体步骤如下：1）准备工作：检查管道和焊接件的尺寸、质量和表面状态，确保其符合要求。

2）清洁表面：使用清洁剂清洗管道和焊接件的表面，确保无污垢和油脂。

3）切割管道：采用适当的切割工具将PE管材切割成所需的长度。

4）电熔焊接：将电熔焊接机加热至适当温度，将管道和焊接件插入焊接机的夹具中，通过电加热将其熔化。

5）连接管道：在熔融的管道和焊接件之间施加一定的连接压力，保持一段时间，待冷却固化后即可完成焊接。

二、焊接要领无论是热熔焊接还是电熔焊接，都需要注意以下要领：1. 温度控制：焊接时需要控制好加热板或焊接机的温度，过高或过低都会影响焊接质量。

应根据管材类型和规格，选择适当的温度。

2. 焊接压力：焊接时需要施加适当的连接压力，确保管道和焊接件之间充分接触，以便融合在一起。

3. 焊接时间：熔融状态下的管道和焊接件需要保持一定的时间，以便充分融合。

具体时间根据管材类型和规格而定，应严格控制。

4. 焊接环境：焊接操作应在干燥、通风良好的环境中进行，避免水分和灰尘对焊接质量的影响。

一、PE管道热熔焊结1.1适用范围目前，大多燃气公司采用PE80的HDPE管道，分SDR11和SDR17.6不同型号。

一般热熔焊接适用于DE63以上口径管材件或壁厚6mm以上管材件的连接。

1.2管道热熔焊接原理当温度低于玻璃化温度时，高聚物的大分子和链段都不能运动，高聚物处于脆性玻璃态，为坚硬的固体，受外力作用时，发生的形变很小。

当温度高于玻璃化温度时，高聚物大分子的链段开始运动，呈现出柔软而富有弹性的高弹态，产生高弹形变，弹性模量降低，形变能力增加，但为可逆形变；当温度高于粘流温度时，高聚物的大分子发生相对运动而具有流动性。

此时，若对高聚物施加一定作用力，高聚物粘性流动的形变随时间的增加而增加。

当外力解除后其形变不能恢复到原来的形状，高聚物的这种不可逆形变称为塑性形变。

1.3焊接必备条件1、熔接界面必须是干净、干燥的，不干净的界面会影响分子间的相互滑移和缠绕。

2、合理的加热温度和加热时间，以保证获得足够的粘流态的熔体。

3、合适的外力，可以加剧分子变形，使两界面的分子充分的缠结。

4、足够的冷却时间。

二、热熔焊接分类及步骤热熔对接连接：热熔连接是将热塑性管材件的末端，利用加热板加热熔融后相互对接融合，经冷却固定而连接在一起的方法。

这种连接方式在管材之间连接不需要管件。

接口成本较低。

热熔对接通常分为三个阶段：加热阶段、切换阶段、对接阶段。

热熔承插连接：热熔承插连接是用一对凹凸加热芯棒，同时加热承插管件的内壁和管材的外壁，移去加热工具后，将管材插入管件。

这种接口方式一般用于小管径管材的连接，多采用手工插入，其准确性难于保证。

凹模加热管材时会使管端软化变形影响管道的实际流量。

鞍型热熔连接：鞍型热熔连接是在干管上进行分支管路的施工。

采用凹凸的鞍型加热芯模将鞍型管件的鞍型界面与干管的连接界面同时加热，移去加热芯模后，对接两个界面。

2.1焊接工艺在实际施工中注意事项1、焊接时气温的变化，当气温低时，可适当的延长吸热时间2、压力换算：在焊接中实际操作的使用压力与工艺参数数值是不同的：首先，应将工艺压力（加热压力、吸热压力、焊接压力）换算成液压系统压力；其次，应将拖动压力（移动夹具的摩擦阻力）加到P1上，得到使用压力3、焊制压力的计算公式：S1—管材截面积S2—液压缸截面积，一般焊机厂家提供P0—界面压力（工艺压力）P拖—拖动阻力2.2焊接工艺参数1、加热工具温度应在材料的熔融温度（部分结晶性塑料）或材料粘流态转换温度之上。
