SINE300A系列变频器功能代码规划

SINE303A系列变频器功能代码规划“●”：表示代码参数在变频器运行状态时，可更改。

“〇”：表示代码参数在变频器运行状态时，不可更改。

“◇”：表示变频器根据代码性质自动处理。

“×”：表示代码参数只能读，不能更改。

“–”：表示代码参数为“厂家参数”，仅限于厂家设置。

一、功能代码功能代码名称功能代码参数说明单位出厂值属性序号F0.00（低字）速度参考输入转矩参考输入频率/转速： 0.00~F MAX/0.0~F MAX，/F*机械速度系数转矩输入： 0.00~限定力矩Hz/rpm%0.00/0.0/0.00X00F0.01（高字）01F0.02 驱动控制方式0：V/F开环控制1：保留2：无PG矢量控制03：无PG矢量控制12 〇02F0.03 参考输入控制方式0：速度输入1：力矩输入0 〇03F0.04 启动停车控制选择0：本机键盘1：外部端子2：计算机通讯0 〇04F0.05 端子启动停车选择0：RUN 运行 F/R 正/反1：RUN 正转 F/R 反转2：RUN常开正转 X i常闭停车 F/R常开反转3：RUN常开运行 X i常闭停车 F/R正/反转0 〇05F0.06 通用速度给定方式0：主数字频率1：VP2：VS3：IS4：保留5：K3*VS+K4*IS6：K3*VS+K5*VF7：K4*IS+K6*IF8：MAX{K3*VS,K5*VF}9：MAX{K4*IS,K6*IF}10：K1*VP+K2*(K3*VS+K4*IS+K5*VF+K6*IF-K8*5V)0 〇06F0.07主数字频率给定0.00~Fmax/0.0~Fmax Hz 0.00 ●07F0.08频率运行方向0：正转1：反转0 ●08F0.09 加速时间10.00~600.00S/MIN 15.00 ●09 F0.10 减速时间1 0.00~600.00 S/MIN 15.00 ●10 F0.11 点动数字频率0.00~Fmax/0.0~Fmax Hz 5.00 ●11 F0.12 点动加速时间0.00~600.00 S/MIN 15.00 ●12 F0.13点动减速时间0.00~600.00 S/MIN 15.00 ●13 F0.14载波频率 1.000~16.000 kHz 2.000●14F0.15 转矩提升0：自动转矩提升1~10：恒转矩提升曲线11~20：油泵电机提升曲线21~30：同步电机提升曲线31~34：风机水泵提升曲线35：任意V/F曲线35 ●15F0.16 最大频率Fmax：20.00~600.00/20.0~6000.0 Hz 50.00 〇16 F0.17 上限频率Fup：Fdown~Fmax Hz 50.00 〇17 F0.18 下限频率Fdown：0.00~Fup/0.0~Fup Hz 0.00 〇18F0.19 启动方式选择0：正常启动1：转速追踪启动0 〇19F0.20 停车方式选择0：减速停车1：自由停车0 〇20F0.21 MK键功能设定0：点动运行功能1：正/负输入切换功能2：无功能0 〇21F0.22 速度监视单位0：频率 Hz1：转速 rpm0 ●22F0.23 机械速度系数0.01~300.00 30.00 ●23F0.24 正/反转控制允许0：允许正/反转1：禁止反转0 〇24F0.25 正/反转死区时间0.00~600.00 SEC 0.00 〇25F0.26 主速度给定方式0：通用速度给定方式1：特殊速度给定方式2：过程PID输入方式0 〇26F0.27 菜单模式选择0：基本菜单模式1：高级菜单模式0 〇27F0.28 出厂值控制0：无效1：恢复出厂值0 〇28F0.29 参数设定控制0：允许参数设定1：参数锁定02：参数锁定10 〇29F0.30 变频器机型0：G型1：P型, G、P型合一0 〇30F0.31 用户密码0~65535 XXXXX 〇31二、功能代码功能代码名称功能代码参数说明单位出厂值属性序号F1.00 电机型号0：交流异步电动机1：保留0 〇32F1.01 电机额定功率0.40~480.00 kW XXXX 〇33 F1.02 电机额定电压60~660 V XXX 〇34 F1.03 电机额定电流0.1~1500.0 A XXXX 〇35 F1.04 电机额定频率20.00~600.00/20.0~6000.0 Hz XXXX 〇36 F1.05 电机额定转速1~60000 rpm XXXX 〇37F1.06 电机连接方法0：丫1：ΔX 〇38F1.07 电机额定功率因数0.50~0.99 X 〇39 F1.08 空载励磁电流0.1~1500.0 A XXXX 〇40 F1.09 额定力矩电流0.1~1500.0 A XXXX 〇41 F1.10 定子电阻R10.01~300.00 ΩXXXX 〇42 F1.11 转子电阻R20.01~300.00 ΩXXXX 〇43 F1.12 定、转子自感L 0.1~3000.0 mH XXXX 〇44 F1.13 定、转子漏感l 0.1~3000.0 mH XXXX 〇45 F1.14 保留- - 46F1.15 参数自辩识0：不辩识1：电机静止自辩识2：电机旋转自辩识0 〇47F1.16 本机地址1~247 0：为广播地址 1 〇48F1.17 通讯波特率0：48001：96002：19200bps 1 〇49F1.18 通讯格式0：无校验 1+8+1 for RTU1：偶校验 1+8+1+1 for RTU2：奇校验 1+8+1+1 for RTU0 〇50F1.19 主从机通讯方式0：本机为从机1：本机为主机0 〇51F1.20 本机接收地址0：主数字频率1：辅助数字频率0 〇52F1.21 本机接收比例0.00~600.00 % 100.00 ●53 F1.22 模拟输入增益K1 0.00~600.00 % 100.00 ●54 F1.23 模拟输入增益K2 0.00~600.00 % 0.00 ●55 F1.24 模拟输入增益K3 0.00~600.00 % 100.00 ●56 F1.25 模拟输入增益K4 0.00~600.00 % 0.00 ●57 F1.26 模拟输入增益K5 0.00~600.00 % 0.00 ●58 F1.27 模拟输入增益K6 0.00~600.00 % 0.00 ●59 F1.28 模拟输入增益K7 0.00~600.00 % 0.00 ●60 F1.29 模拟输入增益K8 0.00~600.00 % 0.00 ●61 F1.30 保留- - 62 F1.31 保留- - 63功能代码功能代码名称功能代码参数说明单位出厂值属性序号F2.00 多功能输入X1-RUN 0~99 1 〇64 F2.01 多功能输入X2-F/R 0~99 2 〇65 F2.02 多功能输入X3-D1 0~99 3 〇66 F2.03 多功能输入X4-D2 0~99 4 〇67 F2.04 多功能输入X5-D3 0~99 5 〇68 F2.05 多功能输入X6-FRS 0~99 9 〇69 F2.06 多功能输入X7-RST 0~99 10 〇70 F2.07 保留- - 71 F2.08 VS输入功能定义0~99 0 〇72 F2.09 IS输入功能定义0~99 0 〇73 F2.10 VF输入功能定义0~99 0 〇74 F2.11 IF输入功能定义0~99 0 〇75 F2.12 多功能输出Y1 0~990 〇76 F2.13 多功能输出Y2 0~99 1 〇77 F2.14 继电器输出R1 0~999 〇78 F2.15 保留- - 79 F2.16 模拟输出M0 0~25 % 0 〇80 F2.17 模拟输出M1 0~25 % 6 〇81 F2.18 保留- - 82 F2.19 点动模拟输出M0 0~25 % 0 〇83 F2.20 点动模拟输出M1 0~25 % 6 〇84 F2.21 保留- - 85 F2.22 M0输出下限0.00~100.00 % 0.00 ●86 F2.23 M0输出上限0.00~100.00 % 100.00 ●87 F2.24 M0输出增益0.00~100.00 % 100.00 ●88 F2.25 M1输出下限0.00~100.00 % 0.00 ●89 F2.26 M1输出上限0.00~100.00 % 100.00 ●90 F2.27 M1输出增益0.00~100.00 % 100.00 ●91 F2.28 保留- - 92 F2.29 保留- - 93 F2.30 保留- - 94 F2.31 主机通讯发送数据0~20 0 〇95F3.00 多段速度1 0.00~Fmax/0.0~Fmax Hz 0.00 ●96 F3.01 多段速度2 0.00~Fmax/0.0~Fmax Hz 5.00 ●97 F3.02 多段速度3 0.00~Fmax/0.0~Fmax Hz 10.00 ●98 F3.03 多段速度4 0.00~Fmax/0.0~Fmax Hz 15.00 ●99 F3.04 多段速度5 0.00~Fmax/0.0~Fmax Hz 20.00 ●100 F3.05 多段速度6 0.00~Fmax/0.0~Fmax Hz 25.00 ●101 F3.06 多段速度7 0.00~Fmax/0.0~Fmax Hz 30.00 ●102 F3.07 多段速度8 0.00~Fmax/0.0~Fmax Hz 35.00 ●103 F3.08 多段速度9 0.00~Fmax/0.0~Fmax Hz 40.00 ●104 F3.09 多段速度10 0.00~Fmax/0.0~Fmax Hz 45.00 ●105 F3.10 多段速度11 0.00~Fmax/0.0~Fmax Hz 50.00 ●106 F3.11 多段速度12 0.00~Fmax/0.0~Fmax Hz 50.00 ●107 F3.12 多段速度13 0.00~Fmax/0.0~Fmax Hz 50.00 ●108 F3.13 多段速度14 0.00~Fmax/0.0~Fmax Hz 50.00 ●109 F3.14 多段速度15 0.00~Fmax/0.0~Fmax Hz 50.00 ●110 F3.15 加速时间2 0.00~600.00 S/MIN 15.00 ●111 F3.16 减速时间2 0.00~600.00 S/MIN 15.00 ●112 F3.17 加速时间3 0.00~600.00 S/MIN 15.00 ●113 F3.18 减速时间3 0.00~600.00 S/MIN 15.00 ●114 F3.19 加速时间4 0.00~600.00 S/MIN 15.00 ●115 F3.20 减速时间4 0.00~600.00 S/MIN 15.00 ●116F3.21 加减速时间量纲0：SEC1：MIN0 〇117F3.22 启动直流制动电压0.00~30.00 % 2.00 〇118 F3.23 启动直流制动时间0.00~30.00 SEC 0.00〇119 F3.24 停车直流制动频率0.10~60.00/0.1~60.0 Hz 2.00 〇120 F3.25 停车直流制动电压0.00~30.00 % 2.00 〇121 F3.26 直流制动等待时间0.00~30.00 SEC 0.00 〇122 F3.27 停车直流制动时间0.00~30.00SEC 0.00 〇123F3.28 下限频率控制0：按下限频率运行1：下限频率运行时间到达后按0速运行0 〇124F3.29 下限频率运行时间0.00~600.00SEC 60.00 〇125 F3.30 开环滑差补偿0.00~200.00 % 0.00 ●126F3.31 参数拷贝0：无操作1：参数上传（变频器传键盘）2：参数下传（键盘传变频器）0 〇127F4.00 PID通用给定方式0：数字PID给定1：VS2：IS3：VF4：IF5：VP0 〇128F4.01 PID数字给定0.00~10.00 V 5.00 ●129F4.02 PID反馈选择0：VF1：IF2：VS3：IS0 〇130F4.03 PID监视单位0：电压V1：实际物理量（电压V*显示系数）0 ●131F4.04 PID显示系数0.01~100.00 1.00 ●132F4.05 PID调节器作用0：正作用1：负作用0 〇133F4.06 PID输出增益0.00~100.00 % 100.00 ●134 F4.07 比例增益GP 0.00~100.00 0.40 ●135 F4.08 积分时间GTi0.000~30.000 0.000：无积分SEC 10.000 ●136 F4.09 微分时间GTd0.000~10.000 SEC 0.000 ●137 F4.10 积分作用范围0.00~100.00 % 100.00 ●138 F4.11 PID正输出限定0.00~100.00 % 100.00 ●139 F4.12 PID负输出限定0.00~100.00 % 100.00 ●140F4.13 菜单显示控制1FD. FC. FB. FA. F9. F8. F7. F6.1 1 1 1 1 1 1 10：不显示， 1：显示255 ●141F4.14 菜单显示控制2A5. A4. A3. A2. A1. A0. FF. FE.0 0 0 0 0 0 1 10：不显示， 1：显示3 ●142F4.15 监视正反控制* Iq 估滑估速 * 同频入频出频0 0 0 0 0 0 0 00：绝对值， 1：正/负00H ●143F4.16 LCD语言选择0：中文1：英文2~9：保留0 〇144F4.17 LCD显示行数选择0：单行1：双行2：三行3：四行3 〇145F4.18 当前操作代码是否随状态改变0：不改变1：改变1 〇146F4.19 参数设定显示代码0~8630 ●147 F4.20 运行1行显示代码0~863512 ●148 F4.21 运行2行显示代码0~863514 ●149 F4.22 运行3行显示代码0~863524 ●150 F4.23 运行4行显示代码0~863525 ●151 F4.24 停车1行显示代码0~863512 ●152 F4.25 停车2行显示代码0~863514 ●153 F4.26 停车3行显示代码0~863524 ●154 F4.27 停车4行显示代码0~863528 ●155 F4.28 行业应用选择0~1000 〇156 F4.29 保留- - 157 F4.30 保留- - 158 F4.31 保留- - 159F5.00 速度比例增益 ASR_P1 0.00~100.00 % 15.00 ●160 F5.01 速度积分时间ASR_Ti1 0.000~30.000 0.000：无积分SEC 0.200 ●161 F5.02 速度微分时间ASR_Td1 0.000~10.000 SEC 0.000 ●162 F5.03 速度比例增益 ASR_P2 0.00~100.00 % 15.00 ●163 F5.04 速度积分时间ASR_Ti2 0.000~30.000 0.000：无积分SEC 0.200 ●164 F5.05 切换频率0 0.00~切换频率1Hz 5.00 〇165 F5.06 切换频率1 切换频率0~Fmax Hz 5.00 〇166 F5.07 力矩电流加速时间0.000~30.000 SEC 0.040 ●167 F5.08 力矩电流减速时间0.000~30.000 SEC 0.040 ●168 F5.09 电动力矩电流限定80.00~180.00 % 165.00 〇169 F5.10 制动力矩电流限定80.00~180.00 % 165.00 〇170F5.11 通用力矩给定0：主数字力矩给定1：VP2：VS3：IS4：VF5：IF6：保留7：K1*VP+K2*(K3*VS+K4*IS+K5*VF+K6*IF-K8*5V)0 〇171F5.12 主数字力矩电流0.00~150.00 % 0.00 ●172F5.13 力矩方向0：正力矩1：反力矩0 ●173F5.14 力矩上限频率限定0：上限频率1：VS*上限频率2：IS*上限频率3：VF*上限频率4：IF*上限频率0 〇174F5.15 多段力矩电流1 0.00~150.00 % 10.00 ●175 F5.16 多段力矩电流2 0.00~150.00 % 20.00 ●176 F5.17 多段力矩电流3 0.00~150.00 % 30.00 ●177 F5.18 多段力矩电流4 0.00~150.00 % 70.00 ●178 F5.19 多段力矩电流5 0.00~150.00 % 80.00 ●179 F5.20 多段力矩电流6 0.00~150.00 % 90.00 ●180 F5.21 多段力矩电流7 0.00~150.00 % 100.00 ●181F5.22 正/反力矩控制0：允许正/负力矩1：禁止负力矩0 〇182F5.23 正/负力矩死区时间0.00~600.00 SEC 0.00 〇183 F5.24 力矩电流增益TP1 0.00~10.00 % 0.60 ●184 F5.25 力矩电流积分TTi1 0.000~30.000 SEC 0.020 ●185 F5.26 励磁电流输入0.00~200.00% 100.00 ●186 F5.27 励磁比例增益MP1 0.00~10.00 % 0.60 〇187 F5.28 励磁积分时间MTi1 0.000~10.000 SEC 0.004 〇188 F5.29 励磁提升增益Kd 0.00~400.00 % 100.00 ●189 F5.30 励磁电流建立时间0.00~10.00 SEC 0.10 ●190 F5.31 保留- - 191F6.00 程序运行模式个位：速度程序运行模式选择0：单循环1：单循环后按第7段运行2：有限次连续循环3：连续循环十位：闭环PID程序运行模式选择0：单循环1：单循环后按第7段运行2：有限次连续循环3：连续循环百位：力矩程序运行模式选择0：单循环1：单循环后按第7段运行2：有限次连续循环3：连续循环千位：中断运行再启动选择0：从中断时段开始运行1：从首段开始运行（开始运行清零）万位：程序运行时间量纲0：SEC1：MIN00000 〇192F6.01 程序运行时段1 个位：正负输入选择0：正输入1：负输入十位：加减速时间选择0：加减速时间11：加减速时间22：加减速时间33：加减速时间4百位：程序运行掉电存储选择0：不存储1：存储000 〇193F6.02 程序运行时段2 000 〇194 F6.03 程序运行时段3 000 〇195 F6.04 程序运行时段4 000 〇196 F6.05 程序运行时段5 000 〇197 F6.06 程序运行时段6 000 〇198F6.07 程序运行时段7 000 〇199F6.08 运行时段T1 0.0~6000.0 S/MIN 30.0 ●200 F6.09 运行时段T2 0.0~6000.0 S/MIN 30.0 ●201 F6.10 运行时段T3 0.0~6000.0 S/MIN 30.0 ●202 F6.11 运行时段T4 0.0~6000.0 S/MIN 30.0 ●203 F6.12 运行时段T5 0.0~6000.0 S/MIN 30.0 ●204 F6.13 运行时段T6 0.0~6000.0 S/MIN 30.0 ●205 F6.14 运行时段T7 0.0~6000.0 S/MIN 30.0 ●206 F6.15 速度循环次数1~10000 1 ●207 F6.16 跳跃频率点1 0.00~600.00/0.0~6000.0 Hz 600.00 ●208 F6.17 跳跃范围1 0.00~20.00/0.0~20.0 0.00：无效Hz 0.00●209 F6.18 跳跃频率点2 0.00~600.00/0.0~6000.0 Hz 600.00 ●210 F6.19 跳跃范围2 0.00~20.00/0.0~20.0 0.00：无效Hz 0.00 ●211 F6.20 跳跃频率点3 0.00~600.00/0.0~6000.0 Hz 600.00 ●212 F6.21 跳跃范围3 0.00~20.00/0.0~20.0 0.00：无效Hz 0.00 ●213 F6.22 保留- - 214 F6.23 保留- - 215 F6.24 保留- - 216 F6.25 保留- - 217 F6.26 保留- - 218 F6.27 保留- - 219 F6.28 保留- - 220 F6.29 保留- - 221 F6.30 保留- - 222 F6.31 保留- - 223F7.00 过载预报警控制个位：过载预报警检测0：一直检测1：恒速时检测十位：报警停机处理0：不报警，继续运行1：报警后延时停机00 〇224F7.01 过载预报警检测时间0.00~60.00 SEC 5.00 〇225 F7.02 过载预报警检测水平0.00~600.00 % 200.00 〇226F7.03 过载预报警停机延迟时间0.00~600.00 SEC 5.00 〇227F7.04 模拟量ADT选择0：VS 0.00~10.00V1：IS 0.00~10.00V2：VF 0.00~10.00V3：IF 0.00~10.00V2 〇228F7.05 模拟量ADT1 0.00~100.00 % 20.00 ●229 F7.06 模拟量ADT1滞环0.00~100.00 （单相向下有效）% 5.00 ●230 F7.07 模拟量ADT2 0.00~100.00 % 50.00 ●231 F7.08 模拟量ADT2滞环0.00~100.00 （单相向下有效）% 5.00 ●232 F7.09 模拟量ADT3 0.00~100.00 % 80.00 ●233 F7.10 模拟量ADT3滞环0.00~100.00 （单相向下有效）% 5.00 ●234 F7.11 点动M0输出下限0.00~100.00 % 0.00 ●235 F7.12 点动M0输出上限0.00~100.00 % 100.00 ●236 F7.13 点动M0输出增益0.00~100.00 % 100.00 ●237 F7.14 点动M1输出下限0.00~100.00 % 0.00 ●238 F7.15 点动M1输出上限0.00~100.00 % 100.00 ●239 F7.16 点动M1输出增益0.00~100.00 % 100.00 ●240 F7.17 保留- - 241 F7.18 保留- - 242 F7.19 保留- - 243F7.20 随机载波方式0：无效1：随机载波方式02：随机载波方式11 ●244F7.21 随机载波音频1~800 Hz 30 ●245 F7.22 随机载波音幅1~800 Hz 100 ●246 F7.23 闭环滑差补偿增益0.00~200.00 % 100.00 ●247 F7.24 滑差滤波时间0.01~20.00 SEC 0.30 ●248 F7.25 定子压降补偿增益0.00~200.00 % 40.00 ●249 F7.26 死区补偿增益0.00~200.00 Kdead % 100.00 ●250 F7.27 恒功率区电流限定0.00~100.00 % 40.00 ●251 F7.28 追踪运行间隔0.05~30.00 SEC 0.50 〇252 F7.29 最低有效输出频率0.00~Fmax/0.0~Fmax Hz 0.00 〇253 F7.30 最低加减速时间0.00~30.00 SEC 0.05 〇254 F7.31 自动稳压基准20.00~180.00（UDC_e）% 100.00 〇255F8.00 电压、电流输入选择个位：VS电压源选择0：0~10V1：2~10V十位：VF电压源选择0：0~10V1：2~10V百位：IS电流源选择0：4~20mA1：0~20mA千位：IF电流源选择0：4~20mA1：0~20mA0000 〇256F8.01 电压、电流偏置选择个位：VS电压源偏置选择0：输入输出偏置01：输入输出偏置12：输入输出偏置2十位：VF电压源偏置选择0：输入输出偏置01：输入输出偏置12：输入输出偏置2百位：IS电流源偏置选择0：输入输出偏置01：输入输出偏置12：输入输出偏置2千位：IF电流源偏置选择0：输入输出偏置01：输入输出偏置12：输入输出偏置22210 〇257F8.02 VP偏置选择0：输入输出偏置01：输入输出偏置12：输入输出偏置22 〇258F8.03 VP滤波时间0.00~60.00 SEC 0.10 ●259 F8.04 VS滤波时间0.00~60.00 SEC 0.10 ●260 F8.05 IS滤波时间0.00~60.00 SEC 0.10 ●261 F8.06 VF滤波时间0.00~60.00 SEC 0.10 ●262 F8.07 IF滤波时间0.00~60.00 SEC 0.10 ●263 F8.08 输出偏置0_0 0.00~100.00 % 0.00 ●264 F8.09 输出偏置0_1 0.00~100.00 % 25.00 ●265 F8.10 输出偏置0_2 0.00~100.00 % 75.00 ●266 F8.11 输出偏置0_3 0.00~100.00 100.00=F MAX % 100.00 ●267 F8.12 输入偏置0_0 0.00~输入偏置01 % 0.00 ●268 F8.13 输入偏置0_1 输入偏置00~输入偏置02 % 25.00 ●269 F8.14 输入偏置0_2 输入偏置01~输入偏置03 % 75.00 ●270 F8.15 输入偏置0_3 输入偏置02~100.00 % 100.00 ●271 F8.16 输出偏置1_0 0.00~100.00 % 0.00 ●272 F8.17 输出偏置1_1 0.00~100.00 % 25.00 ●273 F8.18 输出偏置1_2 0.00~100.00 % 75.00 ●274 F8.19 输出偏置1_3 0.00~100.00 100.00=F MAX% 100.00 ●275 F8.20 输入偏置1_0 0.00~输入偏置11 % 0.00 ●276 F8.21 输入偏置1_1 输入偏置10~输入偏置12 % 25.00 ●277 F8.22 输入偏置1_2 输入偏置11~输入偏置13 % 75.00 ●278 F8.23 输入偏置1_3 输入偏置12~100.00 % 100.00 ●279 F8.24 输出偏置2_0 0.00~100.00 % 0.00 ●280 F8.25 输出偏置2_1 0.00~100.00 % 25.00 ●281 F8.26 输出偏置2_2 0.00~100.00 % 75.00 ●282 F8.27 输出偏置2_3 0.00~100.00 100.00=F MAX% 100.00 ●283 F8.28 输入偏置2_0 0.00~输入偏置21 % 0.00 ●284 F8.29 输入偏置2_1 输入偏置20~输入偏置22 % 25.00 ●285 F8.30 输入偏置2_2 输入偏置21~输入偏置23 % 75.00 ●286 F8.31 输入偏置2_3 输入偏置22~100.00 % 100.00 ●287F9.00 键盘STOP键功能0：键盘启停方式时有效1：所有启停方式时有效2：键盘方式时有效，其余方式外部故障0 〇288F9.01 参数修改方式0：键盘、RS485同时有效1：键盘有效2：RS485有效0 〇289F9.02 数据输入控制方式个位：数字参考输入控制方式0：更改自动暂存(需按DATA/ENTER存储)1：更改自动存储（掉电记忆功能）十位：数字参考输入修改方式0：键盘UP/DN键有效1：端子UP/DN有效2：与启停方式关联（F0.04=0，键盘UP/DN有效；F0.04=1，端子UP/DN有效）3：两者都有效4：两者都无效百位：键盘UP/DN键速率控制0：自动速率控制（UP/DN作用时间积分）1：对应相关设定的UP/DOWN速率千位：端子UP/DN速率控制0：自动速率控制（UP/DN作用时间积分）1：对应相关设定的UP/DOWN速率万位：步进方式作用范围（主+辅给定有效）0：特殊给定1：辅助给定00000 〇290F9.03 速度给定方式个位：合成速度输入方式0：主速度给定有效1：辅助速度给定有效2：主速度给定+辅助速度给定十位：点动控制时速度给定方式0：点动数字速度给定有效1：点动数字速度+主速度2：点动数字速度+辅助速度百位：辅助速度作用方式0：正作用1：反作用000 〇291F9.04 特殊速度给定方式0：程序运行1：保留2：步进方式03：步进方式14：步进方式25：步进方式36：步进方式47：速度专用控制功能0 〇292F9.05 辅助速度给定方式0：辅助数字频率1：VP2：VS3：IS4：保留5：K3*VS+K4*IS6：K3*VS+K5*VF7：K4*IS+K6*IF8：MAX{K3*VS,K5*VF}9：MAX{K4*IS,K6*IF}10：K1*VP+K2*(K3*VS+K4*IS+K5*VF+K6*IF-K8*5V)0 〇293F9.06 辅助数字频率给定0.00~Fmax/0.0~Fmax Hz 0.00 ●294 F9.07 UP/DN频率速率0.00~100.00/0.0~100.0 Hz/S 1.00 ●295F9.08 通用速度给定特殊速度给定辅助速度给定过程PID输出个位：通用速度给定方式限定0：有效通用频率输入1：VS*有效通用频率输入2：VF*有效通用频率输入3：IS*有效通用频率输入4：IF*有效通用频率输入十位：特殊速度给定方式限定0：有效特殊频率输入1：VS*有效特殊频率输入2：VF*有效特殊频率输入3：IS*有效特殊频率输入4：IF*有效特殊频率输入百位：辅助速度给定方式限定0：有效辅助频率输入1：VS*有效辅助频率输入2：VF*有效辅助频率输入3：IS*有效辅助频率输入4：IF*有效辅助频率输入千位：过程PID输入方式限定0：有效PID输出1：VS*有效PID输出2：VF*有效PID输出3：IS*有效PID输出4：IF*有效PID输出5：辅助频率*有效PID输出0 〇296F9.09 零速检测频率0.00~50.00/0.0~50.0 Hz 0.00 〇297 F9.10 零速检测输出延迟0.00~600.00 SEC 1.00 〇298 F9.11 输出频率范围FAR 0.00~50.00/0.0~50.0 Hz 2.50 〇299 F9.12 FDT1上升界限0.00~Fmax /0.0~Fmax Hz 30.00 〇300 F9.13 FDT1下降界限0.00~Fmax /0.0~Fmax Hz 30.00 〇301 F9.14 FDT2上升界限0.00~Fmax /0.0~Fmax Hz 30.00 〇302 F9.15 FDT2下降界限0.00~Fmax /0.0~Fmax Hz 30.00 〇303F9.16 减速时间控制个位：加速恒速限流减速时间控制0：减速时间自动变化1：减速时间为限流减速时间0十位：减速限流下降时间控制0：减速时间自动变化1：减速时间为减速限流下降时间00 〇304F9.17 停电停车控制选择0：无效，停电不停车1：有效，运行时停车0 〇305F9.18 限流减速时间0 0.00~600.00 SEC 2.00 ●306 F9.19 限流减速时间1 0.00~600.00 SEC 5.00 ●307 F9.20 减速限流下降时间0.00~600.00 SEC 300.00 ●308 F9.21 停电减速时间0 0.00~10.00 SEC 0.50 ●309 F9.22 停电减速时间1 0.00~10.00 SEC 1.50 ●310 F9.23 停电平滑时间10~30000 mSEC 100 ●311 F9.24 上电启始延迟时间0.00~10.00（变频器上电初始化运行等待时间）SEC 1.00 ●312 F9.25 保留- - 313 F9.26 保留- - 314 F9.27 保留- - 315 F9.28 下垂控制频率0.00~60.00/0.0~60.0 Hz 0.00 ●316 F9.29 Iqs滤波时间0.00~10.00 SEC 0.00 ●317 F9.30 欠压检测水平0.00~100.00（UDC_e）% 65.18 〇318 F9.31 欠压检测时间0.00~30.00 SEC 0.50 〇319FA.00 力矩电流给定方式个位：主力矩给定方式0：通用力矩给定方式1：特殊力矩给定方式2：过程PID力矩给定方式十位：合成力矩给定方式0：主力矩给定有效1：辅助力矩给定有效2：主力矩给定+辅助力矩给定有效百位：辅助力矩作用方式0：正作用1：反作用000 〇320FA.01 特殊方式0：程序运行1：步进方式02：步进方式13：步进方式24：步进方式35：步进方式46：力矩专用控制功能0 〇321FA.02 辅助力矩电流给定0：辅助数字力矩给定1: VP2：VS3：IS4：VF5：IF6：保留7：K1*VP+K2*(K3*VS+K4*IS+K5*VF+K6*IF-K8*5V)0 〇322FA.03 辅助数字力矩电流0.00~150.00 % 0.00 ●323 FA.04 UP/DN力矩速率0.00~100.00 %/S 1.00 ●324 FA.05 力矩循环次数1~10000 1 〇325FA.06 通用力矩限定特殊力矩限定辅助力矩限定个位：通用力矩限定0：有效通用力矩输入1：VS*有效通用力矩输入2：VF*有效通用力矩输入3：IS*有效通用力矩输入4：IF*有效通用力矩输入十位：特殊力矩限定0：有效特殊力矩输入1：VS*有效特殊力矩输入2：VF*有效特殊力矩输入3：IS*有效特殊力矩输入4：IF*有效特殊力矩输入百位：辅助力矩限定0：有效辅助力矩输入1：VS*有效辅助力矩输入2：VF*有效辅助力矩输入3：IS*有效辅助力矩输入4：IF*有效辅助力矩输入千位：PID力矩限定0：有效PID输出1：VS*有效PID输出2：VF*有效PID输出3：IS*有效PID输出4：IF*有效PID输出0000 〇326FA.07 多段电流限幅1 0.00~180.00 % 165.00 〇327 FA.08 多段电流限幅2 0.00~180.00 % 165.00 〇328 FA.09 多段电流限幅3 0.00~180.00 % 165.00 〇329 FA.10 多段电流限幅4 0.00~180.00 % 165.00 〇330 FA.11 多段电流限幅5 0.00~180.00 % 165.00 〇331 FA.12 多段电流限幅6 0.00~180.00 % 165.00 〇332 FA.13 多段电流限幅7 0.00~180.00 % 165.00 〇333 FA.14 电机2额定功率0.40~480.00 kW XXXX 〇334 FA.15 电机2额定电压60~660 V XXX 〇335 FA.16 电机2额定电流0.1~1500.0 A XXXX 〇336 FA.17 电机2额定频率20.00~600.00/20.0~6000.0 Hz XXXX 〇337 FA.18 电机2额定转速1~60000 rpm XXXX 〇338 FA.19 电机2连接方法0：丫； 1：ΔX 〇339 FA.20 电机2额定功率因数0.50~0.99 X 〇340 FA.21 电机2空载励磁电流0.1~1500.0 A XXXX 〇341 FA.22 电机2额定力矩电流0.1~1500.0 A XXXX 〇342 FA.23 电机2定子电阻R10.01~300.00 ΩXXXX 〇343 FA.24 电机2转子电阻R20.01~300.00 ΩXXXX 〇344 FA.25 电机2定、转子自感L 0.1~3000.0 mH XXXX 〇345 FA.26 电机2定、转子漏感l 0.1~3000.0 mH XXXX 〇346 FA.27 相位同步使能0：无效； 1：有效0 ●347 FA.28 相位误差范围0~1000 2 ●348 FA.29 相位采样时间0~100050 ●349 FA.30 相位采样次数0~100050 ●350 FA.31 相位补偿增益0.00~200.00% 100.00 ●351FB.00 PID给定方式0：通用方式1：特殊方式0 〇352FB.01 特殊方式0：程序运行1：步进方式02：步进方式13：步进方式24：步进方式35：步进方式40 〇353FB.02 PID UP/DN速率0.00~10.00 V/S 1.00 ●354FB.03 PID调节器输出0：PID调节器输出1：PID调节器输出+前馈输出0 〇355FB.04 PID积分控制0：PID启动死区时间后有效1：PID输出软启动时间后有效0 〇356FB.05 前馈增益平滑控制0：PID输出死区时间内，线性至前馈输入增益1：前馈输入增益0 〇357FB.06 PID输出平滑控制0：PID输出软启动时间内，线性至PID输出增益1：PID输出增益0 〇358FB.07 前馈输入方式0：GFK*VS1：GFK*IS2：保留3：GFK*+10V4：GFK*主数字频率给定0 〇359FB.08 前馈增益上限100.00~300.00 % 200.00 ●360 FB.09 前馈启始增益GFK 0.00~前馈输入增益上限% 40.00 ●361 FB.10 PID输出死区时间0.00~100.00 SEC 0.00 〇362 FB.11 PID软启动时间0.00~120.00 SEC 5.00 〇363FB.12 PID上下限输出控制个位：PID上限输出控制0：PID软启动时间后有效1：PID输出死区时间后有效2：运行后有效3：上电后有效十位：PID下限输出控制0：PID软启动时间后有效1：PID输出死区时间后有效2：运行后有效3：上电后有效00 〇364FB.13 下限控制电压0.00~10.00 V 0.50 ●365 FB.14 上限控制电压0.00~10.00 V 9.50 ●366 FB.15 PID连续循环次数1~10000 1 ●367 FB.16 保留- - 368 FB.17 保留- - 369 FB.18 保留- - 370 FB.19 保留- - 371 FB.20 多段PID给定1 0.00~10.00 V 1.00 ●372 FB.21 多段PID给定2 0.00~10.00 V 2.00 ●373 FB.22 多段PID给定3 0.00~10.00 V 3.00 ●374 FB.23 多段PID给定4 0.00~10.00 V 5.00 ●375 FB.24 多段PID给定5 0.00~10.00 V 8.00 ●376 FB.25 多段PID给定6 0.00~10.00 V 9.00 ●377 FB.26 多段PID给定7 0.00~10.00 V 10.00 ●378 FB.27 保留- - 379 FB.28 保留- - 380 FB.29 保留- - 381 FB.30 保留- - 382 FB.31 保留- -383FC.00 加/减速模式0：线性模式1：保留0 〇384FC.01 保留- - 385 FC.02 保留- - 386FC.03 风机控制0：通电时运行1：启动时运行1〇387FC.04 风机延迟时间0.00~600.00 SEC 30.00 ●388 FC.05 保留- - 389FC.06 上电恢复原工作状态0：不恢复1：恢复0 〇390FC.07 电流限幅控制0：电流限幅无效1：电流限幅有效1 〇391FC.08 电流限幅水平50.00~180.00 % 165.00 〇392 FC.09 电子热过载系数 5.00~100.00 % 100.00 〇393FC.10 节能运行选择0：节能运行无效1：节能运行有效0 〇394FC.11 节能运行起始频率10.00~600.00/10.0~600.0Hz 20.00 〇395 FC.12 节能电流检测范围20.00~80.00 % 40.00 〇396 FC.13 节能延迟动作时间0.01~60.00SEC 0.50 〇397 FC.14 节能允许范围60.00~100.00 % 80.00 〇398 FC.15 输出电压 5.00~100.00 % 100.00 ●399 FC.16 制动使用率 5.00~100.00 % 80.00〇400FC.17 恒功率输出控制0：恒功率输出控制无效1：恒功率输出控制有效0 〇401FC.18 自动稳压AVR 0：无效1：有效2：自动（超过额定电压时无效）0 〇402FC.19 过压保护控制个位：过压保护选择0：能耗制动+失速保护1：能耗制动十位：能耗制动选择0：上电时有效1：运行时有效2：减速时有效百位：失速保护方式0：一直有效1：加速时无效，减速时有效千位：过压保护方式0：固定过压阈值控制1：自动过压保护控制0100 〇403FC.20 过压失速电压120.00%~135.00% % 128.00 〇404 FC.21 失速电压滞环 2.00%~30.00%（单相向下有效）% 6.00 〇405 FC.22 过压比例增益VKp 0.00~100.00 % 1.00 〇406 FC.23 过压积分时间VTi 0.000~30.000 0.000：无积分SEC 0.200 〇407FC.24 故障重试控制个位：故障重试次数0：禁止故障重试1~3：故障重试1、2、3次4：无限次故障重试十位：故障重试期间可编程输出故障选择0：不动作1：动作00 〇408FC.25 故障重试间隔0.01~30.00 SEC 0.50 〇409 FC.26 无故障间隔0.01~30.00 SEC 10.00 〇410FC.27 故障重试选择7 6 5 4 3 2 1 0EST OL ILP SLU SOU SOC HOU HOC0：允许故障重试1：禁止故障重试0FFH 〇411FC.28 保护屏蔽1 OL ILP SLU SOU SOC HOU HOC SC0 0 0 0 0 0 0 00：有效， 1：屏蔽00H 〇412FC.29 保护屏蔽2 EED EST PDN PUP EPC EXT OLP OH0 0 0 0 0 0 0 00：有效， 1：屏蔽00H 〇413FC.30 保护屏蔽3 * * * SIE SRE SFE STP EEU0 0 0 0 0 0 0 00：有效， 1：屏蔽00H 〇414FC.31 保留〇415FD.00 基准频率F BASE：20.00~600.00/20.0~6000.0 Hz 50.00 〇416 FD.01 起始电压0.00~100.00 % 2.00 ●417 FD.02 中间电压1 0.00~100.00 % 4.50 ●418 FD.03 中间电压2 0.00~100.00 % 10.00 ●419 FD.04 终止电压0.00~100.00 U e=100.0% % 16.00 ●420 FD.05 起始频率0.00~中间频率1/0.0~中间频率1 F BASE=100.0% % 1.00 ●421 FD.06 中间频率1 起始频率~中间频率2 % 4.00 ●422 FD.07 中间频率2 中间频率1~中间频率3 % 10.00 ●423 FD.08 终止频率中间频率2~100.00 % 16.00 ●424 FD.09 保留〇425 FD.10 保留〇426 FD.11 保留〇427 FD.12 保留〇428 FD.13 保留〇429 FD.14 保留〇430 FD.15 保留〇431 FD.16 保留〇432 FD.17 保留〇433 FD.18 保留〇434 FD.19 保留〇435 FD.20 保留〇436 FD.21 变频器额定功率0.40~480.00 kW XXXX X 437 FD.22 变频器额定电压60~660 V XXX X 438 FD.23 变频器额定电流0.1~1500.0 A XXXX X 439 FD.24 变频器运行时间用户查看HOUR XXXX X 440 FD.25 变频器运行时间用户查看MIN XXXX X 441FD.26 运行时间控制0：无效1：有效0 - 442FD.27 设定运行时间0~65535 H 0 - 443 FD.28 经销商密码0~65535 XXXX - 444 FD.29 工厂密码0~65535 XXXX - 445 FD.30 键盘软件版本X.XX X.XX - 446 FD.31 DSP软件版本X.XX X.XX - 447FE.00 数字输入滤波次数0~1000 ；1=0.50mSX7、X6、X5、X4、X3、X2、X110 〇448FE.01 端子输入正反逻辑D7 D6 D5 D4 D3 D2 D1 D0* X7 X6 X5 X4 X3 X2 X10：正逻辑闭合有效/断开无效1：反逻辑闭合无效/断开有效00H 〇449FE.02 X1输入延迟时间0.00~300.00 SEC 0.00 〇450 FE.03 X2输入延迟时间0.00~300.00 SEC 0.00 〇451FE.04 模拟输入功能选择个位：VS输入功能选择0：模拟输入功能1：数字输入功能十位：IS输入功能选择0：模拟输入功能1：数字输入功能百位：VF输入功能选择0：模拟输入功能1：数字输入功能千位：IF输入功能选择0：模拟输入功能1：数字输入功能0000 〇452FE.05 模拟端子输入逻辑个位：VS输入端子0：高电平输入有效1：低电平输入有效十位：IS输入端子0：高电平输入有效1：低电平输入有效百位：VF输入端子0：高电平输入有效1：低电平输入有效千位：IF输入端子0：高电平输入有效1：低电平输入有效0000 〇453FE.06 输出信号类型个位：Y1输出类型0：电平信号， 1：脉冲信号十位：Y2输出类型0：电平信号， 1：脉冲信号百位：R1输出类型0：电平信号， 1：脉冲信号000 〇454FE.07 端子输出逻辑控制个位：Y1输出逻辑控制0：正逻辑输出有效1：反逻辑输出有效十位：Y2输出逻辑控制0：正逻辑输出有效1：反逻辑输出有效百位：R1输出逻辑控制0：正逻辑输出有效1：反逻辑输出有效000 〇455FE.08 虚拟端子有效选择个位：Y1/Y2/R1端子0：实际输出端子有效1：虚拟输出端子有效十位：多功能输入端子Xi0: 实际输入端子有效1：虚拟输入端子有效百位：数字端子VS/IS/VF/IF0：实际输入端子有效1：虚拟输入端子有效000 〇456FE.09 Y1端子延迟时间0.0~600.0 SEC 0.0 〇457 FE.10 Y1端子脉冲宽度0.0~600.0 SEC 0.0 〇458 FE.11 Y2端子延迟时间0.0~600.0 SEC 0.0 〇459 FE.12 Y2端子脉冲宽度0.0~600.0 SEC 0.0 〇460 FE.13 R1端子延迟时间0.0~600.0 SEC 0.0 〇461 FE.14 R1端子脉冲宽度0.0~600.0 SEC 0.0 〇462 FE.15 保留- - 463 FE.16 保留- - 464 FE.17 保留- - 465 FE.18 保留- - 466 FE.19 保留- - 467 FE.20 保留- - 468 FE.21 保留- - 469 FE.22 保留- - 470 FE.23 保留- - 471 FE.24 保留- - 472 FE.25 保留- - 473 FE.26 保留- - 474 FE.27 保留- - 475 FE.28 保留- - 476FE.29 A/D自学习0:不自学习1:自学习0 - 477FE.30 A/D补偿复位0:不复位1:复位复位后自动为00 - 478FE.31 A/D补偿增益50.00~200.00 % 91.00 - 479十六、功能代码功能代码名称功能代码参数说明单位出厂值属性序号FF.00 保留〇480 FF.01 保留〇481 FF.02 保留〇482 FF.03 保留●483 FF.04 保留●484 FF.05 保留●485 FF.06 保留●486 FF.07 保留〇487 FF.08 保留〇488 FF.09 保留●489 FF.10 保留●490 FF.11 保留●491 FF.12 保留●492 FF.13 保留●493 FF.14 保留●494 FF.15 保留●495 FF.16 保留●496 FF.17 保留●497 FF.18 保留●498 FF.19 保留●499 FF.20 保留●500 FF.21 保留●501 FF.22 保留●502 FF.23 保留●503 FF.24 保留●504 FF.25 保留●505 FF.26 保留●506 FF.27 保留●507 FF.28 保留●508 FF.29 保留●509 FF.30 保留●510 FF.31 保留●511C00输出频率0.00~Fup/0.0~Fup Hz - ×512C01 513C02 输入频率力矩上限频率0.00~Fup/0.0~Fup Hz - ×514C03 515C04同步频率0.00~Fup/0.0~Fup Hz - ×516C05 517C06保留- ×518C07 519C08估算反馈频率0.00~Fup/0.0~Fup Hz - ×520C09 521C10估算滑差频率0.00~Fup/0.0~Fup Hz - ×522C11 523 C12 输出电流标幺值0.00~100.00 % - ×524 C13 输出电流实际值0.0~3000.0 A - ×525 C14 输出电压标幺值0.00~100.00 % - ×526 C15 输出电压实际值0.0~660.0 V - ×527 C16 直流母线电压0~1200 V - ×528 C17 过载计数0.00~100.00 % - ×529 C18 保留- ×530 C19 程序运行段数1~15SECT - ×531 C20 程序运行时间0.0~6000.0 S/min - ×532 C21 输出电功率0.0~3000.0 kW - ×533 C22 PID输入0.00~10.00 V - ×534 C23 PID运算反馈0.00~10.00 V - ×535 C24 力矩电流输入I q* 0.00~200.00 % - ×536 C25 力矩电流反馈I q0.00~200.00 % - ×537C26 输入端子状态* X7 X6 X5 X4 X3 X2 X10 0 0 0 0 0 0 0- ×538C27 输出端子状态* * * * * R1 Y2 Y10 0 0 0 0 0 0 0- ×539C28 VS输入监视0.00~10.00V - ×540 C29 IS输入监视0.00~10.00V - ×541 C30 VF输入监视0.00~10.00V - ×542 C31 IF输入监视0.00~10.00V - ×543E00 故障类别00：无故障/误动作SC：驱动短路故障HOC：瞬时过流HOU：瞬时过压SOC：稳态过流SOU：稳态过压SLU：稳态欠压ILP：输入缺相故障OL：过载OH：过热故障OLP：输出缺相故障EXT：外部故障PUP：PID上限PDN：PID下限EED：变频器存储器故障EEU：键盘存储器故障STP：自测试取消SFE：自测试自由停车SRE：定子电阻异常SIE：空载电流异常EPC：编码器断线EST：断线故障INP：内部故障0 ◇544E01 故障时输出频率XX.XX/XX.X Hz 0.00 ◇545 E02 故障时输出电流XXX.X A 0.0 ◇546 E03 故障时母线电压XXXX V 0.0 ◇547 E04 故障时运行方向FOR：正转 REV：反转0 ◇548E05 故障时运行状态ACC：加速CON：恒速DEC：减速0 ◇549E06 故障时失速状态0：正常UL：过压失速CL：过流失速0 ◇550E07 故障时工作时间H 0 ◇551 E08 前一次故障故障类别0 ◇552 E09 故障时输出频率XX.XX/XX.X Hz 0.00 ◇553 E10 故障时输出电流XXX.X A 0.0 ◇554 E11 故障时母线电压XXXX V 0.0 ◇555E12 故障时运行方向FOR：正转REV：反转0 ◇556E13 故障时运行状态ACC：加速CON：恒速DEC：减速0 ◇557E14 故障时失速状态0：正常UL：过压失速CL：过流失速0 ◇558E15 故障时工作时间H 0 ◇559 E16 前二次故障故障类别560 E17 故障时输出频率XX.XX/XX.X Hz 0.00 ◇561 E18 故障时输出电流XXX.X A 0.0 ◇562 E19 故障时母线电压XXXX V 0.0 ◇563 E20 故障时运行方向FOR：正转 REV：反转0 ◇564E21 故障时运行状态ACC：加速CON：恒速DEC：减速0 ◇565E22 故障时失速状态0：正常UL：过压失速CL：过流失速0 ◇566E23 故障时工作时间H 0 ◇567 E24 前三次故障故障类别568 E25 故障时输出频率XX.XX/XX.X Hz 0.00 ◇569 E26 故障时输出电流XXX.X A 0.0 ◇570 E27 故障时母线电压XXXX V 0.0 ◇571 E28 故障时运行方向FOR：正转 REV：反转0 ◇572E29 故障时运行状态ACC：加速CON：恒速DEC：减速0 ◇573E30 故障时失速状态0：正常UL：过压失速CL：过流失速0 ◇574E31 故障时工作时间H 0 ◇575P0.00 A/D_A00校验值0~4095 0 - 576 P0.01 A/D_A01校验值0~4095 273 - 577 P0.02 A/D_A02校验值0~4095 546 - 578 P0.03 A/D_A03校验值0~4095 819 - 579 P0.04 A/D_A04校验值0~4095 1092 - 580 P0.05 A/D_A05校验值0~4095 1365 - 581 P0.06 A/D_A06校验值0~4095 1638 - 582 P0.07 A/D_A07校验值0~4095 1911 - 583 P0.08 A/D_A08校验值0~4095 2184 - 584 P0.09 A/D_A09校验值0~4095 2457 - 585 P0.10 A/D_A10校验值0~4095 2730 - 586 P0.11 A/D_A11校验值0~4095 3003 - 587 P0.12 A/D_A12校验值0~4095 3276 - 588 P0.13 A/D_A13校验值0~4095 3549 - 589 P0.14 A/D_A14校验值0~4095 3822 - 590 P0.15 A/D_A15校验值0~4095 4095 - 591 P0.16 保留- - 592 P0.17 保留- - 593 P0.18 保留- - 594 P0.19 保留- 595 P0.20 保留- - 596 P0.21 保留- - 597 P0.22 保留- - 598 P0.23 保留- - 599 P0.24 保留- - 600 P0.25 保留- - 601 P0.26 保留- - 602 P0.27 保留- - 603 P0.28 保留- - 604 P0.29 保留- - 605 P0.30 保留- - 606 P0.31 保留- - 607二十、功能代码功能代码名称功能代码参数说明单位出厂值属性序号P1.00 频率分辨率0：0.01Hz（通用型）1：0.1Hz（高速型）0 - 608P1.01 互锁死区时间 2.00~5.00 uS 3.00 - 609 P1.02 VVVF实际额定功率0.40~480.00 kW XXXX - 610 P1.03 VVVF实际额定电流0.1~1500.0 A XXXX - 611 P1.04 VVVF额定电流增益50.00~200.00 % 100.00 - 612 P1.05 VVVF实际额定电压60~660 V 380 - 613 P1.06 母线电压增益50.00~200.00 % 100.00 - 614P1.07 电源供电相数0：单相电源供电1：三相电源供电1 - 615P1.08 温度开关选择0: 常开1: 常闭0 - 616P1.09 VVVF运行时间清零0：不清零1：清零清零后自动为00 - 617P1.10 历史故障清零0：不清零1：清零清零后自动为00 - 618P1.11 专用机型选择0：基本型G、P合一（303A）1：拉丝机收线（SINE309A）2：动力放线（SINE319A）3：木工剪板机4：无纺布铺网机专用5：6：7：8：9：10：0 - 619P1.12 A/D转换数码滞环0~100 4 - 620 P1.13 P型机额定功率0.40~480.00 kW XXXX - 621 P1.14 P型机额定电流0.1~1500.0 A XXXX - 622 P1.15 能耗制动电压120.00~135.00% 128.00 - 623 P1.16 制动电压滞环 2.00~30.00（单相向下有效）% 6.00 - 624 P1.17 保留- - 625 P1.18 保留- - 626 P1.19 保留- - 627 P1.20 保留- - 628 P1.21 保留- - 629 P1.22 保留- - 630 P1.23 保留- - 631 P1.24 保留- - 632 P1.25 保留- - 633 P1.26 保留- - 634 P1.27 保留- - 635P1.28 C28监视显示内容0.VP 0.00~5.00V1.VS 0.00~10.00V2.IS 0.00~10.00V3.VF 0.00~10.00V4.IF 0.00~10.00V5.PID调节器输出6.PID前馈输出7. PID合成输出8. GFK前馈增益9.DP40_X1_FREQ （同步卡专用）10.DP40_THETA_TC （同步卡专用）11.DP40_X2_TC （同步卡专用）12.TBK_DETAL_THETA_DOT（同步卡专用）13.1 - 636P1.29 C29监视显示内容 2 - 637 P1.30 C30监视显示内容 3 - 638P1.31 C31监视显示内容 4 - 639功能代码功能代码名称功能代码参数说明单位出厂值属性序号P2.00 LCD/LED自检液晶正/反、发光二极管640 P2.01 键盘按键自检641 P2.02 键盘I2C自检642 P2.03 Iu输入自检0~4095643 P2.04 Iv输入自检0~4095644 P2.05 Iw输入自检0~4095645 P2.06 Iabs输入自检0~4095646 P2.07 Udc输入自检0~4095647 P2.08 VP输入自检0.00~100.00648 P2.09 VS输入自检0.00~100.00649 P2.10 IS输入自检0.00~100.00650 P2.11 VF输入自检0.00~100.00651 P2.12 IF输入自检0.00~100.00652 P2.13 数字输入自检 X7 X6 X5 X4 X3 X2 X1 653 P2.14 数字输出自检R1 Y2 Y1 FAN SC_RST SOFT 654 P2.15 故障保护自检OH ILP HOU HOC SC 655 P2.16 捕捉频率自检656 P2.17 保留657 P2.18 保留658 P2.19 保留659 P2.20 保留660 P2.21 保留661 P2.22 保留662 P2.23 保留663 P2.24 保留664 P2.25 保留665 P2.26 保留666 P2.27 保留667 P2.28 保留668 P2.29 保留669 P2.30 保留670 P2.31 保留671。

目录1. 起重行业专用型变频器的特点 (2)2. 型号、外形和安装尺寸 (2)3. 接线 (4)4. 运行参数 (6)1. 起重行业专用型变频器的特点●低频大转矩稳定运行：0.5Hz/150% 额定转矩平稳输出，确保起重设备在启动、上升、下降运行过程平稳；●提升抱闸专用控制功能：为控制电机机械抱闸专门开发的功能，控制机械抱闸以合理的时序打开和关闭；●电机参数自动辨识功能：动态识别电机参数，保证系统的稳定性和精确性；●调速范围宽：0.00～600.00Hz 完全满足起重设备轻载高速、重载低速的要求，提高了设备工作效率；●含有两套电机参数：一台变频器在切换前后行走和左右平移不同功率的电机时，可以通过电机参数切换功能，控制另外一台电机，发挥变频器最大性能；●防摇摆功能：有助于提高工作效率和准确定位；●90KW 及以上内置交流电抗器：有效限制电网电压突变和过压引起的电流冲击，还可以改善功率因数；对电源侧尖峰电压起到缓冲作用，削弱三相电源电压不平衡的影响。

2. 型号、外形和安装尺寸EM330A 系列起重行业专用型变频器的型号和额定输出电流如表1所示。

表1 EM330A 系列起重行业专用型变频器型号 型号适用电机功率(kW) 额定输入电压 额定输出电流(A) EM330A-0R7-3AB0.75 2.8 EM330A-1R1-3AB1.1 3.7 EM330A-1R5-3AB1.5 4.8 EM330A-2R2-3AB2.2 6.2 EM330A-3R0-3AB3.0 8.0 EM330A-4R0-3AB4.0 10.0 EM330A-5R5-3AB5.5 13 EM330A-7R5-3AB7.5 17 EM330A-9R0-3AB9.0 20 EM330A-011-3AB11 26 EM330A-015-3AB15 34 EM330A-018-3A18.5 41 EM330A-022-3A22 48 EM330A-030-3A30 60 EM330A-037-3A37 75 EM330A-045-3A45 90 EM330A-055-3A55 115 EM330A-075-3A 75 三相380V150EM330A-090-3A90 180 EM330A-110-3A110 220 EM330A-132-3A132 265 EM330A-160-3A160 310 EM330A-185-3A185 360 EM330A-200-3A200 380 EM330A-220-3A220 420 EM330A-250-3A250 470 EM330A-280-3A280 530 EM330A-315-3A315 600 EM330A-355-3A355 660 EM330A-400-3A 400 三相380V740 EM330A 系列起重行业专用型变频器外形和安装尺寸如下图所示。

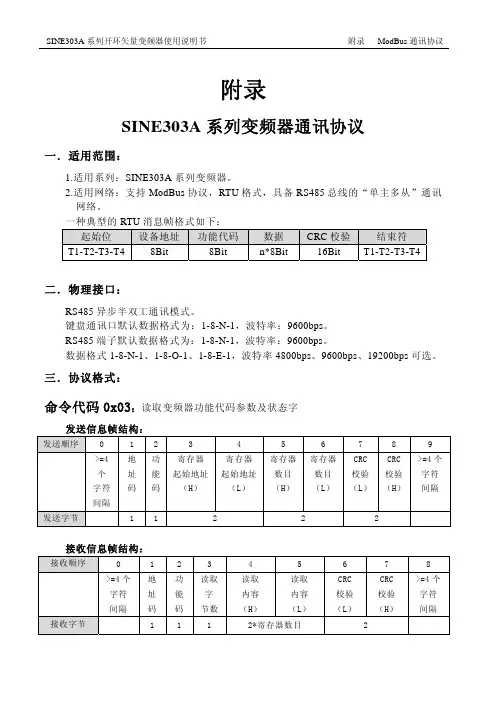

附录SINE303A系列变频器通讯协议一．适用范围：1.适用系列：SINE303A系列变频器。

2.适用网络：支持ModBus协议，RTU格式，具备RS485总线的“单主多从”通讯网络。

一种典型的RTU消息帧格式如下：起始位设备地址功能代码数据CRC校验结束符T1-T2-T3-T4 8Bit 8Bit n*8Bit 16Bit T1-T2-T3-T4二．物理接口：RS485异步半双工通讯模式。

键盘通讯口默认数据格式为：1-8-N-1，波特率：9600bps。

RS485端子默认数据格式为：1-8-N-1，波特率：9600bps。

数据格式1-8-N-1、1-8-O-1、1-8-E-1，波特率4800bps、9600bps、19200bps可选。

三．协议格式：命令代码0x03：读取变频器功能代码参数及状态字发送信息帧结构：发送顺序 0 1 2 3 4 5 6 7 8 9>=4个 字符 间隔 地址码功能码寄存器起始地址（H）寄存器起始地址（L）寄存器数目（H）寄存器数目（L）CRC校验（L）CRC校验（H）>=4个字符间隔发送字节 1 1 2 2 2接收信息帧结构：接收顺序 0 1 2 3 4 5 6 7 8>=4个 字符 间隔 地址码功能码读取字节数读取内容（H）读取内容（L）CRC校验（L）CRC校验（H）>=4个字符间隔接收字节 1 1 1 2*寄存器数目 2命令代码0x06:写变频器单一功能代码或控制参数发送信息帧结构：发送顺序 0 1 2 3 4 5 6 7 8 9>=4个 字符 间隔 地址功能码寄存器地址（H）寄存器地址（L）寄存器内容（H）寄存器内容（L）CRC校验（L）CRC校验（H）>=4个字符间隔发送字节 1 1 2 2 2接收信息帧结构：接收顺序 0 1 2 3 4 5 6 7 8 9>=4个 字符 间隔 地址功能码寄存器地址（H）寄存器地址（L）寄存器内容（H）寄存器内容（L）CRC校验（L）CRC校验（H）>=4个字符间隔接收字节 1 1 2 2 2命令代码0x10：改写变频器多个功能代码或控制参数发送信息帧结构：发送顺序0 1 2 3 4 5 6 7 8 9 10 11 12>=4字 符 间 隔 地址码功能码寄存器起始地址（H）寄存器起始地址（L）寄存器数目（H）寄存器数目（L）内容字节数寄存器内容（H）寄存器内容（L）CRC校验（L）CRC校验（H）>=4字符间隔发送字节1 12 2 1 2*寄存器数目 2接收信息帧结构：接收顺序0 1 2 3 4 5 6 7 8 9>=4个 字符 间隔 地址码功能码寄存器起始地址（H）寄存器起始地址（L）寄存器数目（H）寄存器数目（L）CRC校验（L）CRC校验（H）>=4个字符间隔接收字节1 12 2 2命令代码0x08：线路诊断及设置发送信息帧结构：发送顺序 0 1 2 3 4 5 6 7 8 9>=4个 字符 间隔 地址码功能码子功能码（H）子功能码（L）数据（H）数据（L）CRC校验（L）CRC校验（H）>=4个字符间隔发送字节 1 1 2 2 2接收信息帧结构：接收顺序 0 1 2 3 4 5 6 7 8 9>=4个 字符 间隔 地址码功能码子功能码（H）子功能码（L）数据（H）数据（L）CRC校验（L）CRC校验（H）>=4个字符间隔接收字节 1 1 2 2 2四．协议格式说明1.地址码变频器从机地址。

正弦变频器代码F0组：基本功能参数组F0.02 驱动控制方式 0: V/F 开环控制1:保留2:无PG 矢量控制0 3:无PG 矢量控制12 OF0.06 通用速度给定方式0:主数字频率1: VP 2: VS 3: IS 4:保留 5: K3*VS+K4*IS 6 : K3*VS+K5*VF 7 : K4*IS+K6*IF 8 : MAX{K3*VS,K5*VF} 9 : MAX{K4*IS,K6*IF} 10:K1*VP+K2*(K3*VS+K4*IS+ K5*VF+K6*IF-K8*5V) 0 OF0.07 主 数字频率给定 0.00〜Fmax/0.0〜Fmax Hz 0.00 •F0.08 频率运行方向 0 :正转 1 :反转F0.03 参考输入控制方式 入 F0.04 启动停车控制选择RS485 F0.05端子启动停车选择反1： RUN 正转F/R 反转 闭停车 F/R 常开反转3： 停车 F/R 正/反转0:速度输入 1:力矩输0 O0:键盘1 :端子2:0 O0: RUN 运行F/R 正/ 2: RUN 常开正转Xi 常 RUN常开运行Xi 常闭0 OF0.09 加速时间 1 0.00 〜600.00 S/min 15.00 •F0.10 减速时间 1 0.00 〜600.00 S/min 15.00 •F0.11 点动数字频率0.00〜Fmax/0.0〜FmaxHz5.00 •F0.12 点动加速时间0.00 〜600.00 S/min15.00 •F0.13 点动减速时间0.00 〜600.00 S/min15.00 •F0.14 载波频率 1.000〜16.000 kHz 2.000 •F0.15 转矩提升0: 自动转矩提升1~10:恒转矩提升曲线11〜20:油泵电机提升曲线21〜30: 同步电机提升曲线31~34:风机水泵提升曲线35:任意V/F曲线35 •F0.16 最大频率Fmax : 20.00〜600.00/20.0〜6000.0Hz50.00 OF0.17 上限频率Fup : Fdown〜Fmax Hz50.00 OF0.18 下限频率Fdown : 0.00〜Fup/0.0〜Fup Hz0.00 OF0.19 启动方式选择0:正常启动1:转速追踪启动0 OF0.20 停车方式选择0 :减速停车1:自由停车0 OF0.21 JOG/+-键功能设定0:点动运行功能1:正/ 负输入切换功能2:无功能0 OF0.22 速度监视单位0 :频率Hz 1 :转速rpm0 •F0.23 机械速度系数0.01〜600.0030.00 •F0.24 正/反转控制允许0:允许正/反转1:禁止反转0 OF0.25 正/反转死区时间0.00〜600.00 S 0.00 OF0.26 主速度给定方式0:通用速度给定方式1:特殊速度给定方式2:过程PID输入方式0 OF0.27 菜单模式选择0:基本菜单模式1:高级菜单模式o OF0.28 出厂值控制0:无效1:恢复出厂值（注意：恢复出厂参数需要8秒时间完成）0 OF0.29 参数设定控制0:允许参数设定1:参数锁定0 2:参数锁定1 0 OF0.30 变频器机型 0 : G 型 1 : P 型 0 0F0.31 XXXXXF1组: 用 户 密码电机参数组0~65535F1.00 0 0F1.01 电机类型 0 :交流异步电动机1:保留XXXX F1.02 XXX F1.03 XXXX F1.04 XXXX F1.05 XXXXF1.06 电机额定功率0 电机额定电压电机额0 电机额定频率电机额电机连接方法 定电流F1.070.40 〜480.0060〜660 0.1 〜1500.0kW20.00〜600.00/20.0〜6000.0Hz定转速1~60000 rpm电机额定功率0.50 〜0.99F1.08 xxxx F1.09 XXXX空载励磁电流O额定力矩电流O0.1 〜1500.00.1 〜1500.0F1.10 定子电阻R1 0.01 〜300.00 QXXXX OF1.11 转子电阻R2 0.01 〜300.00 QXXXX OF1.12 定转子漏感Ls 0.1 〜3000.01 mHXXXX OF1.13 定转子互感Im 0.1 〜3000.01 mHXXXX OF1.14 电机效率30.0 〜99.0 % XXXX O参数自辩识0:不辩识F1.152:电机旋转自辩识F1.161 O F1.17 本机地址1〜2471:电机静止自辩识0 :O为广播地址bps F1.18 通讯波特率0: 4800 1: 9600 2:1通讯校验方式0:无校验1+8+119200 3:38400Ofor RTU1:偶校验1+8+1+1 for RTU 2 :奇校验1+8+1+1 forRTU 0 O F1.19 主从机通讯方式 0:本机为从机1:本机为主机 F1.20 字频率 F1.21 主机写从机的地址0 O 0:主数字频率1:辅助数100.00 F1.22100.00 F1.23 0.00 F1.24 100.00本机接收比 模拟输入增 模拟输入增 模拟输入增 模拟输入增0.00 〜600.00、人、人、人、人K 1K2 K3 K4 0.00 〜600.000.00 〜600.00 0.00 〜600.00 0.00 〜600.00F1.25 0.00 F3组：多段速运行功能组开环滑差参数拷贝0:无操作1 :参数上传（变频器传 2:参数下传（键盘传变频器）0 OF3.30 0.000.00 〜200.00F3.31 键盘） F7组：运行增强功能组F7.00 过载预报警控制一直检测1 :恒速时检测不报警，继续运行00个位：过载预报警检测0: 十位：报警停机处理0:1 :报警后延时停机OF7.01 5.00F7.02 200.00 F7.03 5.00 0.00 〜10.00V过载预报警检测时间O过载预报警检测水平O过载预报警停机延迟时间O F7.041 :模拟量ADTIS0.00 〜10.00V0.00〜60.00 S0.00 〜600.000.00 〜10.00VIF0.00 〜600.0选择0 :2 :0.00 〜10.VSVF00V2F7.05 ADT1 0.00 〜100.00 20.00F7.06下有效）F7.0750.00 F7.08下有效）F7.09 模拟量%模模拟量%模ADT1 滞环0.00〜100.005.00 •拟量ADT2（单相向0.00 〜100.00拟量ADT3 0.00〜100.00 %80.00F7.10 下有效）F7.11 0.00F7.12 100.00 F7.13 100.00 F7.14 0.00F7.15 100.00 F7.16 100.00 F7.17 -F7.20 0 •F7.21 2.000 F7.22 6.000 模拟量ADT3 滞环0.00〜100.00 （单相向 5.00 •点动M0点动M0点动M0点动M1点动M1点动M1输出下限输出上限输出增益输出下限输出上限输出增益0.00 〜100.000.00 〜100.000.00 〜100.000.00 〜100.000.00 〜100.000.00 〜100.00%%%%%% F7.19 保留随机载波方式0 :无效 1 :有效载波下限频率 1.000~16.000 KHz保留滑差滤波时间定子 压降补偿增益 死区补偿增益恒功率区电流限定• F7.28 追踪运行间隔0.05〜30.0最低有效输出频率 0.00〜Fmax/0.0〜Fmax最低加减速时间自动稳压基准 20.00〜180.00 ( Udc_e ) 0 FD 组：辅助功能组基准频率 00.01 〜20.00 0.0 〜200.00 0.00 〜100.00 0.00 〜100.00Hz.0Hz始电压0.00 〜100.00F7.23 F7.24 0.30F7.25 40.00 F7.26 100.00 F7.27 40.00 0.50 F7.29 0.00 F7.30 0.05 F7.31 100.00 FD.00 50.00 FD.01 1.00 FD.02 4.000.05 〜30.00Fbase: 20.00〜600.00/20.0〜6000FD.03 中间电压2 0.00~100.00 10.00 •EO组：故障功能组00: 无故障/误动作SC: 驱动短路故障HOC : 瞬时过流HOU : 瞬时过压SOC: 稳态过流SOU 稳态过压SLU : 稳态欠压ILP : 输入缺相故障OL : 过载OH : 过热故障OLP :（工厂保留，未使用）EXT : 外部故障PUP: PID 上限PDN : PID 下限EED : 变频器存储器故障EEU : 键盘存储器故障STP : 自测试取消SFE : 自测试自由停车SRE : 定子电阻异常SIE : 空载电流异常INP : 内部故障E01 故障时输出频率 xx.xx/xx.x Hz0.00 ◊ E06 故障时失速状态 0:正常UL :过压失速 CL :过流失速 0◊E0 故障时工作时间 H 0 ◊ E08 前一次故障 故障类别 0 ◊ E09 故障时输 出频率xx.xx/xx.xHz0.00 ◊E10 故障 时 输出电流xxx.xA 0.0 ◊E11故障时 母线电 压xxxxVE02 故障时输出电流 0.0 ◊E03 故障时母线电压0.0 ◊E04 故障时运行方向FOR :正转◊E05故障时运行状态 ACC :加速 DEC :减速反转恒速 xxx.x xxxx REV :CON :0.0 ◊ E12 故障时运行方向FOR :正转REV: 反 转0 ◊E13 故障时运行状态 DEC :减速E14 故障时失速状态 过流失速 E15 0 E16 E17 0.00 E18 0.0 E19 0.0 E20ACC :加速 CON :恒速◊CL: ◊ 00:正常UL :过压失速 0作时间◊前二次故障故障类别 故障时◊故障 ◊ 故障 ◊ 故障时运行方向◊故障时运行状态0 E21DEC :减速E22 故障时失速状态 过流失速出频率 输出电 母线电XX.XX/XX.XHzFOR :正转ACC :加速 XXX.X XXXX REV:CON:0:正常UL :过压失速 0 ◊反转 恒速 ◊CL :E23 故障时工作时间H 0 ◊E24 前三次故障故障类别E25 故障时输出频率XX •XX/XX.X Hz0.00 ◊E26 故障时输出电流XXX.X A 0.0 ◊E27 故障时母线电压XXXX V0.0 ◊E28 故障时运行方向FOR:正转REV : 反［转0 ◊E29 故障时运行状犬态ACC :加速CON : 恒［速DEC :减速0 ◊E30 故障时失速状态0:正常UL :过压失速C ；过流失速0 ◊E31 故障时工作时间H0 ◊•表示代码参数在变频器运行状态时，可更改；0 :表示代码参数在变频器运行状态时，不可更改;◊:表示变频器根据代码性质自动处理; X :表示代码参数只能读，不能更改。
