交流电机基础网络课程ACMotorsBasicsWeb

电机基础知识电机是将电能转换为机械能或将机械能转换为电能的设备。

电机在工业、家庭和各种技术应用中都扮演着重要的角色。

电机的基础知识包括其工作原理、分类、构造以及应用等方面。

电机的工作原理基于电磁感应现象，即当导体在磁场中移动时，会在导体中产生电流。

在电机中，这种原理被用来产生旋转运动或线性运动。

电机的构造通常包括定子（静止部分）和转子（旋转部分）。

定子通常包含线圈，而转子则可能包含永磁体、线圈或其他类型的磁场产生器。

电机可以根据其能量转换方式和应用场景被分为多种类型。

以下是一些常见的电机类型：1. 直流电机（DC Motor）：直流电机通过直流电源供电，能够提供可调速的旋转运动。

直流电机的构造包括一个带有换向器的转子和一个带有线圈的定子。

直流电机广泛应用于需要精确控制速度和扭矩的场合。

2. 交流电机（AC Motor）：交流电机使用交流电源供电，常见的类型包括感应电机和同步电机。

感应电机的转子磁场由定子产生的旋转磁场感应而产生，而同步电机的转子则直接与电源同步旋转。

3. 步进电机（Stepper Motor）：步进电机能够将电脉冲信号转换为精确的角位移，常用于需要精确位置控制的场合，如打印机和机器人。

4. 伺服电机（Servo Motor）：伺服电机是一种高精度的电机，通常与伺服驱动器一起使用，能够提供快速响应和精确的位置控制。

电机的构造和设计取决于其应用需求。

例如，工业应用可能需要高扭矩和高效率的电机，而家用电器则可能更注重成本效益和低噪音。

电机的应用非常广泛，从简单的家用电器如风扇和洗衣机，到复杂的工业设备如起重机和输送带，再到高科技产品如无人机和电动汽车，电机都是不可或缺的组成部分。

了解电机的基础知识对于工程师和技术人员来说至关重要，它有助于选择合适的电机类型，设计高效的驱动系统，并确保电机的长期稳定运行。

随着技术的不断进步，电机的设计和应用也在不断发展，为各种新的应用领域提供了可能性。

《电动机基本知识》课件.一、教学内容本节课我们将学习《电动机基本知识》，该部分内容涉及教材第5章第1节，详细内容包括电动机的定义、分类、工作原理及基本结构，同时介绍电动机的启动、调速和制动方法。

二、教学目标1. 让学生了解电动机的基本概念，掌握不同类型的电动机及其特点。

2. 使学生理解电动机的工作原理和基本结构，能够分析其工作过程。

3. 培养学生运用电动机的基本知识解决实际问题的能力。

三、教学难点与重点难点：电动机的工作原理及启动、调速和制动方法。

重点：不同类型的电动机及其特点，电动机的基本结构。

四、教具与学具准备教具：电动机模型、演示实验器材、PPT课件。

学具：笔记本、教材、实验报告。

五、教学过程1. 导入：通过展示实际生活中的电动机应用实例，引导学生思考电动机在我们生活中的重要性，激发学生学习兴趣。

2. 新课导入：详细讲解电动机的定义、分类、工作原理及基本结构，让学生掌握电动机的基本知识。

a. 定义：电动机是一种将电能转化为机械能的装置。

b. 分类：根据工作原理和结构，电动机可分为直流电动机、交流电动机、步进电动机等。

c. 工作原理：以直流电动机为例，介绍电磁感应原理。

d. 基本结构：主要包括定子、转子、轴承、端盖等。

3. 实践情景引入：通过演示实验，让学生直观地了解电动机的工作过程。

4. 例题讲解：讲解典型例题，巩固学生对电动机知识的掌握。

5. 随堂练习：设计有针对性的练习题，让学生在实际操作中运用所学知识。

六、板书设计1. 定义、分类、工作原理、基本结构2. 启动、调速、制动方法3. 例题及解题思路七、作业设计1. 作业题目：a. 解释电动机的定义及其作用。

b. 列举三种不同类型的电动机，并简要说明其特点。

c. 简述电动机的工作原理和基本结构。

d. 分析电动机启动、调速和制动的方法。

2. 答案：八、课后反思及拓展延伸1. 反思：本节课学生对电动机的基本知识掌握程度，以及教学方法的有效性。

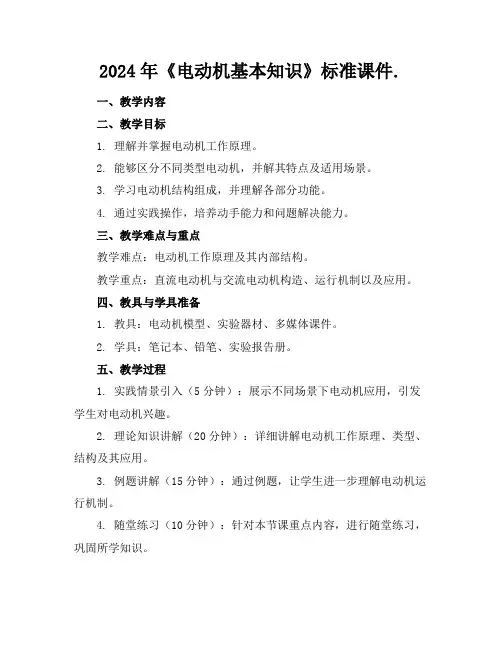

2024年《电动机基本知识》标准课件.一、教学内容二、教学目标1. 理解并掌握电动机工作原理。

2. 能够区分不同类型电动机，并解其特点及适用场景。

3. 学习电动机结构组成，并理解各部分功能。

4. 通过实践操作，培养动手能力和问题解决能力。

三、教学难点与重点教学难点：电动机工作原理及其内部结构。

教学重点：直流电动机与交流电动机构造、运行机制以及应用。

四、教具与学具准备1. 教具：电动机模型、实验器材、多媒体课件。

2. 学具：笔记本、铅笔、实验报告册。

五、教学过程1. 实践情景引入（5分钟）：展示不同场景下电动机应用，引发学生对电动机兴趣。

2. 理论知识讲解（20分钟）：详细讲解电动机工作原理、类型、结构及其应用。

3. 例题讲解（15分钟）：通过例题，让学生进一步理解电动机运行机制。

4. 随堂练习（10分钟）：针对本节课重点内容，进行随堂练习，巩固所学知识。

5. 实践操作（20分钟）：分组进行实验，观察电动机运行，并记录数据。

六、板书设计1. 电动机工作原理2. 电动机类型及特点3. 直流电动机与交流电动机构造及运行机制4. 电动机应用场景七、作业设计1. 作业题目：（1）简述电动机工作原理。

（2）比较直流电动机与交流电动机优缺点。

（3）举例说明电动机在实际生活中应用。

答案：（1）电动机工作原理是利用电磁感应原理，将电能转化为机械能。

（2）直流电动机：优点启动转矩大，调速范围宽；缺点结构复杂，维护困难。

交流电动机：优点结构简单，运行稳定；缺点启动转矩较小，调速性能较差。

（3）例如：洗衣机、电风扇、电动车等。

八、课后反思及拓展延伸1. 反思：本节课教学效果是否达到预期，学生掌握程度如何，教学过程中是否存在不足。

2. 拓展延伸：引导学生深入解电动机调速方法、节能技术以及新型电动机研究进展，提高学生学习兴趣和创新能力。

重点和难点解析一、电动机工作原理理解为帮助学生深入理解电动机工作原理，我采用动画和实物模型相结合方式进行讲解。

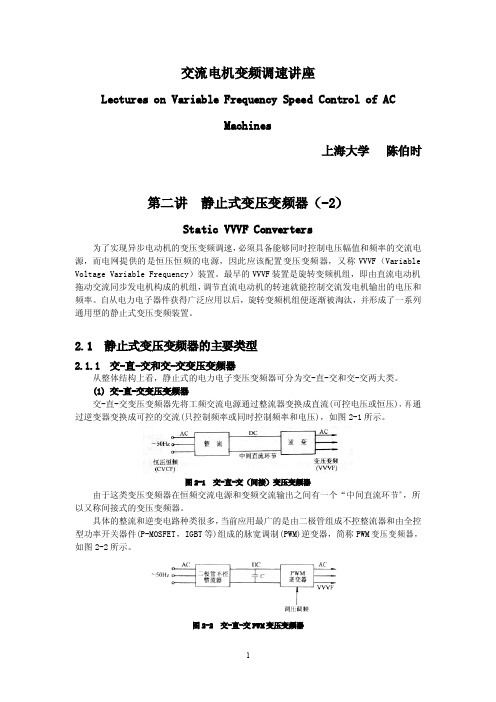

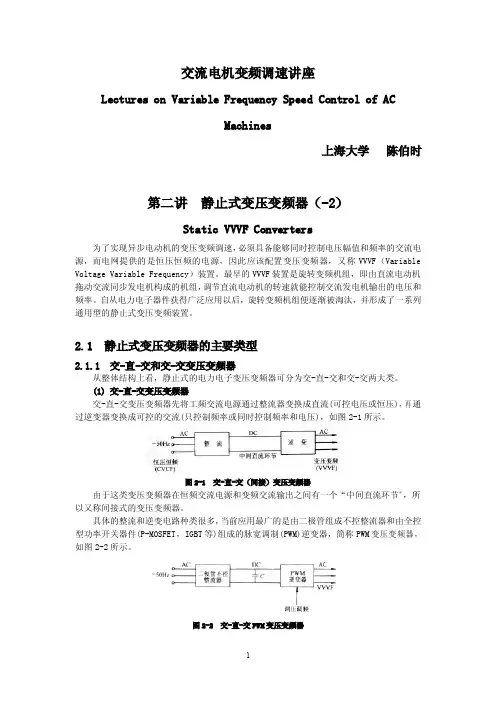

交流电机变频调速讲座Lectures on Variable Frequency Speed Control of ACMachines上海大学陈伯时第二讲静止式变压变频器（-2）Static VVVF Converters为了实现异步电动机的变压变频调速，必须具备能够同时控制电压幅值和频率的交流电源，而电网提供的是恒压恒频的电源，因此应该配置变压变频器，又称VVVF（Variable Voltage Variable Frequency）装置。

最早的VVVF装置是旋转变频机组，即由直流电动机拖动交流同步发电机构成的机组，调节直流电动机的转速就能控制交流发电机输出的电压和频率。

自从电力电子器件获得广泛应用以后，旋转变频机组便逐渐被淘汰，并形成了一系列通用型的静止式变压变频装置。

2.1静止式变压变频器的主要类型2.1.1交-直-交和交-交变压变频器从整体结构上看，静止式的电力电子变压变频器可分为交-直-交和交-交两大类。

(1)交-直-交变压变频器交-直-交变压变频器先将工频交流电源通过整流器变换成直流(可控电压或恒压)，再通过逆变器变换成可控的交流(只控制频率或同时控制频率和电压)，如图2-1所示。

图2-1交-直-交（间接）变压变频器由于这类变压变频器在恒频交流电源和变频交流输出之间有一个“中间直流环节”，所以又称间接式的变压变频器。

具体的整流和逆变电路种类很多，当前应用最广的是由二极管组成不控整流器和由全控型功率开关器件(P-MOSFET，IGBT等)组成的脉宽调制(PWM)逆变器，简称PWM变压变频器，如图2-2所示。

图2-2交-直-交PWM变压变频器C——滤波电容PWM变压变频器的应用之所以如此广泛，是由于它具有如下的一系列优点：1)在主电路整流和逆变两个变流单元中，只有逆变单元是可控的，采用全控型的功率开关器件，通过驱动电压脉冲进行控制，可同时调节变频器的输出电压和频率，结构简单，效率高。
