第7章偏心受压构件的正截面承载力计算当轴向压力N的作用线偏离受压构件的轴线时[图7-1a)],称为偏心受压构件。
压力N的作用点离构件截面形心的距离e称为偏心距。
截面上同时承受轴心压力和弯矩的构件[图7-1b)],称为压弯构件。
根据力的平移法则,截面承受偏心距为e的偏心压力N相当于承受轴心压力N和弯矩M(=Ne)的共同作用,故压弯构件与偏心受压构件的基本受力特性是一致的。
β)图7-1 偏心受压构件与压弯构件a)偏心受压构件b)压弯构件钢筋混凝土偏心受压(或压弯)构件是实际工程中应用较广泛的受力构件之一,例如,拱桥的钢筋混凝土拱肋,桁架的上弦杆、刚架的立柱、柱式墩(台)的墩(台)柱等均属偏心受压构件,在荷载作用下,构件截面上同时存在轴心压力和弯矩。
钢筋混凝土偏心受压构件的截面型式如图7-2所示。
矩形截面为最常用的截面型式,截面高度h大于600mm的偏心受压构件多采用工字形或箱形截面。
圆形截面主要用于柱式墩台、桩基础中。
图7-2 偏心受压构件截面型式a)矩形截面b)工字形截面c)箱形截面d)圆形截面在钢筋混凝土偏心受压构件的截面上,布置有纵向受力钢筋和箍筋。
纵向受力钢筋在截面中最常见的配置方式是将纵向钢筋集中放置在偏心方向的两对面[图7-3a)],其数量通过正截面承载力计算确定。
对于圆形截面,则采用沿截面周边均匀配筋的方式[图7-3b)]。
箍筋的作用与轴心受压构件中普通箍筋的作用基本相同。
此外,偏心受压构件中还存在着一定的剪力,可由箍筋负担。
但因剪力的数值一般较小,故一般不予计算。
箍筋数量及间距按普通箍筋柱的构造要求确定。
图7-3 偏心受压构件截面钢筋布置形式a)纵筋集中配筋布置b)纵筋沿截面周边均匀布置7.1 偏心受压构件正截面受力特点和破坏形态钢筋混凝土偏心受压构件也有短柱和长柱之分。
本节以矩形截面的偏心受压短柱的试验结果,介绍截面集中配筋情况下偏心受压构件的受力特点和破坏形态。
7.1.1 偏心受压构件的破坏形态钢筋混凝土偏心受压构件随着偏心距的大小及纵向钢筋配筋情况不同,有以下两种主要破坏形态。

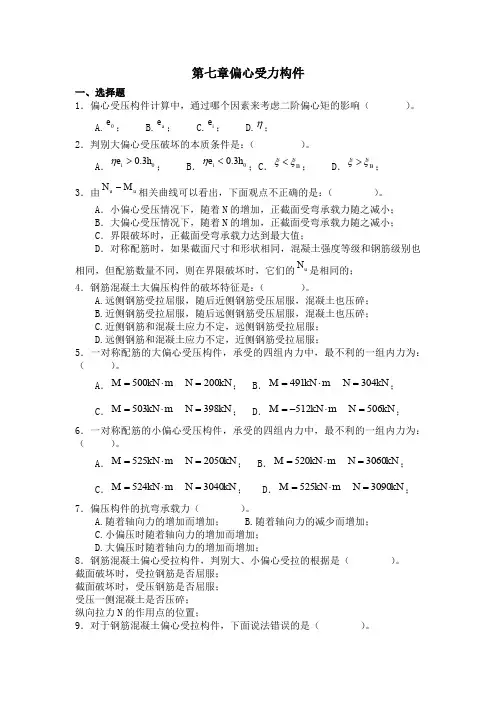

第七章偏心受力构件一、选择题1.偏心受压构件计算中,通过哪个因素来考虑二阶偏心矩的影响( )。
A.e ; B.ae ; C.i e; D.η;2.判别大偏心受压破坏的本质条件是:( )。
A .03.0h e i >η;B .03.0h e i <η;C .B ξξ<;D .B ξξ>;3.由uu M N -相关曲线可以看出,下面观点不正确的是:( )。
A .小偏心受压情况下,随着N 的增加,正截面受弯承载力随之减小;B .大偏心受压情况下,随着N 的增加,正截面受弯承载力随之减小;C .界限破坏时,正截面受弯承载力达到最大值;D .对称配筋时,如果截面尺寸和形状相同,混凝土强度等级和钢筋级别也相同,但配筋数量不同,则在界限破坏时,它们的uN 是相同的;4.钢筋混凝土大偏压构件的破坏特征是:( )。
A.远侧钢筋受拉屈服,随后近侧钢筋受压屈服,混凝土也压碎;B.近侧钢筋受拉屈服,随后远侧钢筋受压屈服,混凝土也压碎;C.近侧钢筋和混凝土应力不定,远侧钢筋受拉屈服;D.远侧钢筋和混凝土应力不定,近侧钢筋受拉屈服;5.一对称配筋的大偏心受压构件,承受的四组内力中,最不利的一组内力为:( )。
A .m kN M ⋅=500 kN N 200=;B .m kN M ⋅=491 kN N 304=;C .m kN M ⋅=503 kN N 398=;D .m kN M ⋅-=512 kN N 506=; 6.一对称配筋的小偏心受压构件,承受的四组内力中,最不利的一组内力为:( )。
A .m kN M ⋅=525 kN N 2050=;B .m kN M ⋅=520 kN N 3060=;C .m kN M ⋅=524 kN N 3040=;D .m kN M ⋅=525 kN N 3090=; 7.偏压构件的抗弯承载力( )。
A.随着轴向力的增加而增加;B.随着轴向力的减少而增加;C.小偏压时随着轴向力的增加而增加;D.大偏压时随着轴向力的增加而增加;8.钢筋混凝土偏心受拉构件,判别大、小偏心受拉的根据是( )。
第七章偏心受压构件承载力计算题参考答案1.(矩形截面大偏压)已知荷载设计值作用下的纵向压力,弯矩·m,柱截面尺寸,,混凝土强度等级为C30,f c=14.3N/mm2,钢筋用HRB335级,f y=f’y=300N/mm2,,柱的计算长度,已知受压钢筋(),求:受拉钢筋截面面积A s。
解:⑴求e i、η、e取(2)判别大小偏压为大偏压(3)求A s由即整理得:解得(舍去),由于x满足条件:由得选用受拉钢筋,2。
(矩形不对称配筋大偏压)已知一偏心受压柱的轴向力设计值N= 400KN,弯矩M= 180KN·m,截面尺寸,,计算长度l0 = 6.5m, 混凝土等级为C30,f c=14.3N/mm2,钢筋为HRB335,, ,采用不对称配筋,求钢筋截面面积。
解:(1)求e i、η、e有因为取(2)判别大小偏压按大偏心受压计算。
(3)计算和则按构造配筋由公式推得故受拉钢筋取,A s= 1256mm2受压钢筋取,402mm23.(矩形不对称配筋大偏压)已知偏心受压柱的截面尺寸为,混凝土为C25级,f c=11.9N/mm2 ,纵筋为HRB335级钢,,轴向力N,在截面长边方向的偏心距。
距轴向力较近的一侧配置416纵向钢筋,另一侧配置220纵向钢筋,柱的计算长度l0= 5m。
求柱的承载力N。
解:(1)求界限偏心距C25级混凝土,HRB335级钢筋查表得,。
由于A’s及A s已经给定,故相对界限偏心距为定值,=0.506属大偏心受压。
(2)求偏心距增大系数,故,(3)求受压区高度x及轴向力设计值N。
代入式:解得x=128.2mm;N=510.5kN(4)验算垂直于弯矩平面的承载力4.(矩形不对称小偏心受压的情况)某一矩形截面偏心受压柱的截面尺寸计算长度混凝土强度等级为C30,f c=14.3N/mm2,,用HRB335级钢筋,f y=f y’=300N/mm2,轴心压力设计值N = 1512KN,弯矩设计值M = 121.4KN·m,试求所需钢筋截面面积。
第七章 偏心受力构件承载力的计算西安交通大学土木工程系 杨 政第七章 偏心受力构件承载力的计算结构构件的截面受到轴力N和弯矩M共同作用,只在截 面上产生正应力,可以等效为一个偏心(偏心距 e0=M/N ) 作用的轴力N。
因此,截面上受到轴力和弯矩共同作用的结 构构件称为偏心受力构件。
N NM N(a )N N M(b )N(c )(d )(e )(f)第七章 偏心受力构件承载力的计算显然,轴心受力( e0=0 )和受弯( e0=∞)构件为其特 例。
当轴向力为压力时,称为偏心受压;当轴向力为拉力 时,称为偏心受拉。
偏心受压构件多采用矩形截面,工业建筑中尺寸较大的 预制柱也采用工字形和箱形截面,桥墩、桩及公共建筑中的 柱等多采用圆形截面;而偏心受拉构件多采用矩形截面。
e0=0 轴心受拉 偏心受拉 大偏心 e0=∞ 纯弯 偏心受压 小偏心 e0=0 轴心受压小偏心大偏心第七章 偏心受力构件承载力的计算7.1 偏心受压构件正截面承载力计算7.1.1 偏心受压构件的破坏形态偏心受压构件是工程中使用量最大 的结构构件,其受力性能随偏心距、配 筋率和长细比( l0/h )等主要因素而变 化。
与轴心受压构件类似,根据构件的 长细比,偏心受压柱也有长柱和短柱之 分。
此外,其他一些重要因素,例如混 凝土和钢筋材料的种类和强度等级、构 件的截面形状、钢筋的构造、荷载的施 加途径等,都对构件的受力性能和破坏 形态产生影响。
第七章 偏心受力构件承载力的计算受压(小偏心受压)破坏 偏心受压构件破坏类型 受拉(大偏心受压)破坏7.1 偏心受压构件正截面承载力计算第七章 偏心受力构件承载力的计算受压(小偏心受压)破坏 受压应力较大一侧的应变首先达到混凝土的极限压应变 而破坏,同侧的纵向钢筋也受压屈服;而另一侧纵向钢筋可 能受压也可能受拉,如果受压可能达到受压屈服,但如果受 拉,则不可能达到受拉屈服。
构件的承载力主要取决于受压混凝土和受压纵向钢筋。
