华为C&C08交换机基础知识第1章中心模块总体介绍1.1 系统结构中心模块由管理模块(AM)、通信模块（CM）、业务处理模块（SPM）、共享资源模块（SRM）和交换模块（SM）组成。

其中管理通信模块（AM/CM）由中央处理模块（CPM）、中央交换网（CNET）、通信控制模块（CCM）、同步定时系统（STM）、业务线路接口模块（LIM）、后管理模块（BAM）和综合告警箱七大部分组成。

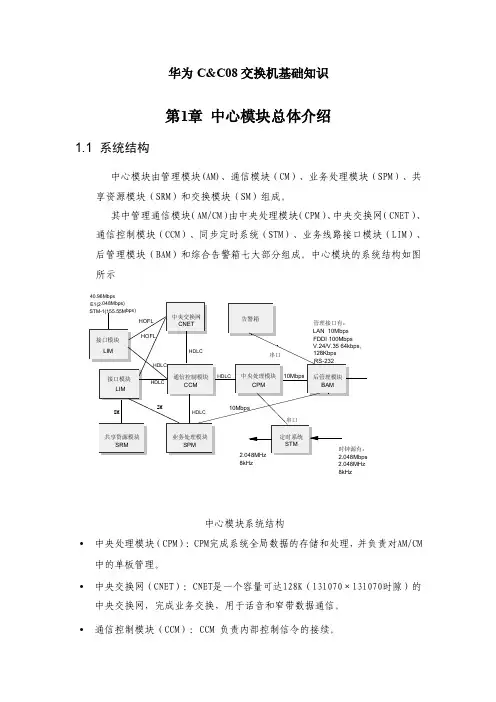

中心模块的系统结构如图所示中心模块系统结构•中央处理模块（CPM）：CPM完成系统全局数据的存储和处理，并负责对AM/CM 中的单板管理。

•中央交换网（CNET）：CNET是一个容量可达128K（131070×131070时隙）的中央交换网，完成业务交换，用于话音和窄带数据通信。

•通信控制模块（CCM）：CCM 负责内部控制信令的接续。

•同步定时系统（STM）：STM保证系统与上级网同步，并提供系统内部各模块使用的同步定时基准。

•业务线路接口模块（LIM）：LIM主要完成业务数据与信令数据的复合和分解，提供传输线路驱动接口，使中心模块与其它网络设备相联。

•业务处理模块（SPM）：SPM处理各种中继业务和V5业务，功能相当于交换模块（SM）的主控框，但其处理能力强得多。

•共享资源模块（SRM）：SRM提供全局共享的各种资源，包括双音收号器（DTR）、多频互控收发器（MFC）、主叫号码显示（FSK）、会议电话（CONF）、信号音（SIG）等资源。

•后管理模块（BAM）：中心模块提供强大灵活的管理平台──终端系统，终端系统的核心是后管理模块（BAM），BAM通过网线与前台连接，完成对中心模块以及所连接用户的操作维护和故障集中告警。

•告警箱：通过串口同BAM或WS相连，对系统所处的外部环境恶化及系统故障提供集中声光告警。

第2章 SM机框及单板描述SM模块由主控框，中继框，用户框组成2.1 主控框SM的主控框是交换模块的控制中心和话路中心，负责整机的设备管理和接续控制，占两个框位。

第六章华为CC08交换机介绍CC08交换机介绍包括32模块1013版本和128模块5008/6008版本。

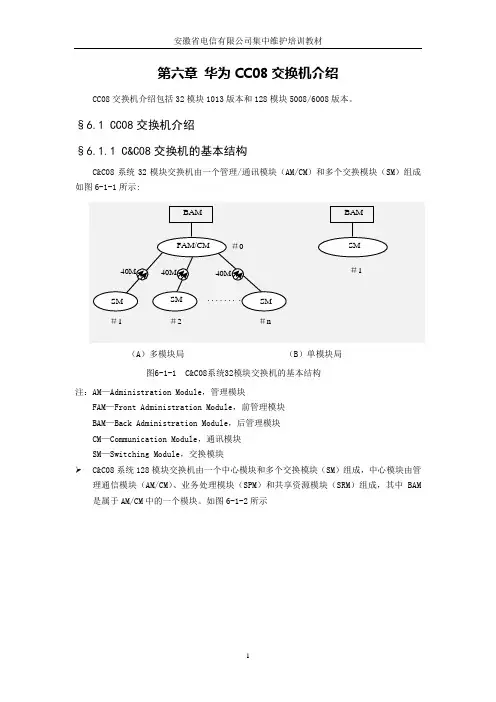

§6.1 CC08交换机介绍§6.1.1 C&C08交换机的基本结构C&C08系统32模块交换机由一个管理/通讯模块（AM/CM）和多个交换模块（SM）组成如图6-1-1所示:（A）多模块局（B）单模块局图6-1-1 C&C08系统32模块交换机的基本结构注：AM—Administration Module，管理模块FAM—Front Administration Module，前管理模块BAM—Back Administration Module，后管理模块CM—Communication Module，通讯模块SM—Switching Module，交换模块➢C&C08系统128模块交换机由一个中心模块和多个交换模块（SM）组成，中心模块由管理通信模块（AM/CM）、业务处理模块（SPM）和共享资源模块（SRM）组成，其中BAM 是属于AM/CM中的一个模块。

如图6-1-2所示图 6-1-2 C&C08系统128模块交换机的总体结构注：AM—Administration Module，管理模块CM—Communication Module，通信模块BAM—Back Administration Module，后管理模块SPM—Service Processing Module，业务处理模块SRM—Shared Resource Module，共享资源模块SM—Switching Module，交换模块§6.1.2 CC08交换机（含32模块和128模块交换机）基本组成功能模块及主要功能介绍➢管理模块(AM)由前管理模块（FAM）和后管理模块（BAM）构成。

前管理模块（FAM）负责整个交换系统的模块间呼叫接续管理.后管理模块（BAM）是后台维护工作站和前台主机系统的接口。
