阿特拉斯空压机控制面板操作说明（阿特拉斯空压机电脑板,阿特拉斯空压机控制面板）1--启动按钮(此按钮可用来启动压缩机。
指示灯(8)点亮，表示EⅡ电脑控制器正在运行。
)2—显示屏(显示有关压缩机的工作状况,保养及故障信息)3—滚动键(此键可用向上或向下滚动显示屏)4--制表位键TAB (按此键,可以选择水平箭头标示的参数,只能修改后面有水平箭头的参数.)5—功能键(功能键可以用来控制和设定压缩机)6--电源指示灯(指明已接通电源)7—综合报警指示灯(如果存在报警,保养报警,则该指示灯会亮起)8—自动运行指示灯(指明电脑控制器正在自动运行)9---停机按钮(按下此按钮,可以停止运行压缩机.(8)会熄灭。
在卸载情况下运行30秒后，压缩机将停止运行) S3—紧急停机按钮（按此按钮，可以在紧急情况下立即停止压缩机，排除故障后拔出按钮以解除锁定。
）开机前1、检查油位。
油位指针必须指在绿色区域的上部或高于该区域。
2、如果空气过滤器保养指示器的彩色部分完全显示出来，更换空气过滤器芯，参考使用说明书复位保养指示器和保养报警时钟。
开机1、合上电源。
检查电源指示灯（6）是否点亮。
2、打开空气出气阀。
3、关闭冷凝液排污阀。
4、按开机按钮I。
空压机开始运行，自动运行指示灯（8）点亮，开机后10秒，空压机开始加载运行。
在运行中1、经常检查油位，在加载中，指针必须位于绿色区域。
2、如果指示灯（8）点亮，电脑控制器正自动控制压缩机的加载，卸载，停机和重新启动。
3、经常检查显示屏（2）：空压机的运行状态通过图标显示在显示屏上。
4、如果报警指示灯（7）点亮或闪烁，请排除故障，参考使用说明书。
如果需保养，停机并执行保养措施，参考使用说明书。
5、停机1、按停机按钮O。
指示灯（8）熄灭。
空压机大约卸载运行30秒后停机。
2、在紧急情况下停机，按控制面板旁的红色紧急停机按钮，报警指示灯（7）闪烁。
在重新开机前拨出按钮并按重新设置键解除锁定。
阿特拉斯空压机控制面板操作说明1--启动按钮 (此按钮可用来启动压缩机。
指示灯(8)点亮，表示EⅡ电脑控制器正在运行。
) 2—显示屏 (显示有关压缩机的工作状况,保养及故障信息)3—滚动键 (此键可用向上或向下滚动显示屏)4--制表位键TAB (按此键,可以选择水平箭头标示的参数,只能修改后面有水平箭头的参数.)5—功能键 (功能键可以用来控制和设定压缩机)6--电源指示灯 (指明已接通电源)7—综合报警指示灯(如果存在报警,保养报警,则该指示灯会亮起)8—自动运行指示灯(指明电脑控制器正在自动运行)9---停机按钮(按下此按钮,可以停止运行压缩机.(8)会熄灭。
在卸载情况下运行30秒后，压缩机将停止运行)S3—紧急停机按钮（按此按钮，可以在紧急情况下立即停止压缩机，排除故障后拔出按钮以解除锁定。
）开机前1、检查油位。
油位指针必须指在绿色区域的上部或高于该区域。
2、如果空气过滤器保养指示器的彩色部分完全显示出来，更换空气过滤器芯，参考使用说明书复位保养指示器和保养报警时钟。
开机1、合上电源。
检查电源指示灯（6）是否点亮。
2、打开空气出气阀。
3、关闭冷凝液排污阀。
4、按开机按钮I。
空压机开始运行，自动运行指示灯（8）点亮，开机后10秒，空压机开始加载运行。
在运行中1、经常检查油位，在加载中，指针必须位于绿色区域。
2、如果指示灯（8）点亮，电脑控制器正自动控制压缩机的加载，卸载，停机和重新启动。
3、经常检查显示屏（2）：空压机的运行状态通过图标显示在显示屏上。
4、如果报警指示灯（7）点亮或闪烁，请排除故障，参考使用说明书。
如果需保养，停机并执行保养措施，参考使用说明书。
停机1、按停机按钮O。
指示灯（8）熄灭。
空压机大约卸载运行30秒后停机。
2、在紧急情况下停机，按控制面板旁的红色紧急停机按钮，报警指示灯（7）闪烁。
在重新开机前拨出按钮并按重新设置键解除锁定。
3、关闭空气出气阀并切断电源。
4、打开冷凝液排污阀。

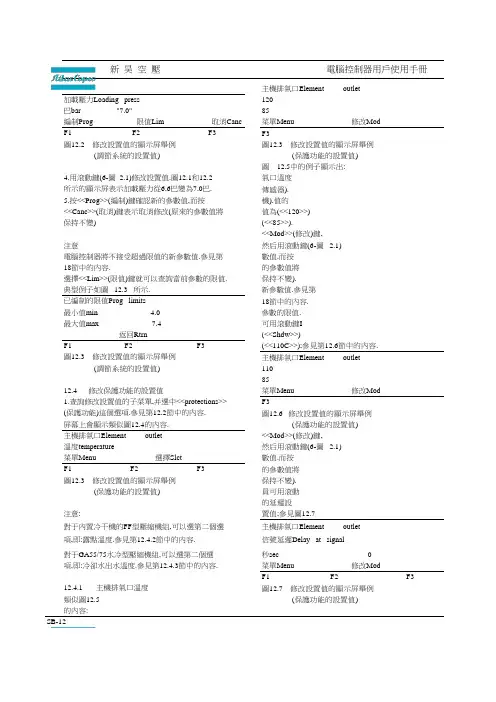

主機排氣口Element outlet 故障停機Shd 最大值Max 120C 85菜單Menu 修改Mod F1 F2F3圖12.3 修改設置值的顯示屏舉例 (保護功能的設置值)圖 12.5中的例子顯示出:第一行是傳感器的名稱(壓縮機主機排氣口溫度傳感器).第二行是參數類型(<<Shd>>及故障停機).值的類型(<<Max>>即最大值)和實際的設置值為(<<120>>)第三行是單位(<<C>>)和實際讀數為(<<85>>).3.要修改故障停機的設置值時,按<<Mod>>(修改)鍵,然后用滾動鍵(6-圖 2.1)4.按<<Prog>>(編制)鍵表示確認新的參數值.而按<<Canc>>(取消)鍵表示取消修改(原來的參數值將保持不變).注意:電腦控制器將不接受超過限值的新參數值.參見第18節中的內容.選擇<<Lim>>(限值)鍵就可以查詢當前參數的限值.5.修改顯示屏(圖 12.5)上的箭頭,表示可用滾動鍵I (6-圖 2.1)查詢相關的故障停機報警值(<<Shdw>>)(<<110C>>);參見第12.6節中的內容.主機排氣口Element outlet 故障停機Shdw 最大值Max 110C 85菜單Menu 修改Mod F1 F2F3圖12.6 修改設置值的顯示屏舉例 (保護功能的設置值)3.要修改故障停機的設置值時,按<<Mod>>(修改)鍵,然后用滾動鍵(6-圖 2.1)4.按<<Prog>>(編制)鍵表示確認新的參數值.而按<<Canc>>(取消)鍵表示取消修改(原來的參數值將保持不變).8.顯示屏(圖 12.6)上的箭頭I,提示操作員可用滾動鍵I(6-圖 2.1)查詢相關的故障停機信號的延遲設置值;參見圖12.7主機排氣口Element outlet 信號延遲Delay at signal秒sec 0菜單Menu 修改Mod圖12.7 修改設置值的顯示屏舉例2.按<<Slct>>(選擇)鍵后,屏幕上會顯示類似圖12.5 (保護功能的設置值)的內容:項,即:冷卻水出水溫度.參見第12.4.3節中的內容.F1 F2 F312.4.1 主機排氣口溫度SB-12(保護功能的設置值)注意:對于內置冷干機的FF 型壓縮機組,可以選第二個選項,即:露點溫度.參見第12.4.2節中的內容.對于GA55/75水冷型壓縮機組,可以選第二個選屏幕上會顯示類似圖12.4的內容.主機排氣口Element outlet 溫度temperature菜單Menu 選擇SlctF1 F2 F3圖12.3 修改設置值的顯示屏舉例圖12.3 修改設置值的顯示屏舉例 (調節系統的設置值)12.4 修改保護功能的設置值1.查詢修改設置值的子菜單,并選中<<protections>>(保護功能)這個選項.參見第12.2節中的內容.典型例子如圖 12.3 所示.已編制的限值Prog limits 最小值min 4.0最大值max 7.4 返回RtrnF1 F2 F3保持不變)注意電腦控制器將不接受超過限值的新參數值.參見第18節中的內容.選擇<<Lim>>(限值)鍵就可以查詢當前參數的限值. (調節系統的設置值)4.用滾動鍵(6-圖 2.1)修改設置值.圖12.1和12.2所示的顯示屏表示加載壓力從6.6巴變為7.0巴.5.按<<Prog>>(編制)鍵確認新的參數值,而按<<Canc>>(取消)鍵表示取消修改(原來的參數值將加載壓力Loading press 巴bar "7.0"編制Prog 限值Lim 取消Canc F1 F2 F3圖12.2 修改設置值的顯示屏舉例第一行是傳感器的名稱(壓縮機主機排氣口溫度傳感器).秒sec 3第二行是參數類型(故障停機延遲信號).菜單Menu 修改Mod第三行是單位(<<sec>>秒)和實際讀數(<<0>>)圖12.10 修改設置值的顯示屏舉例(保護功能的設置值)10.按<<Prog>>(編制)鍵表示確認新的參數值.而按<<Canc>>(取消)鍵表示取消修改(原來的參數值將保持不變).秒sec 3菜單Menu 修改Mod圖12.11 修改設置值的顯示屏舉例菜單Menu 選擇Slct(保護功能的設置值)圖12.8 修改設置值的顯示屏舉例 (保護功能的設置值)報警Warn 最大值Max 25C 4菜單Menu 修改Mod F1 F2F3圖12.9 修改設置值的顯示屏舉例 (保護功能的設置值)菜單Menu 選擇Slct圖12.12 修改設置值的顯示屏舉例 (保護功能的設置值)SB-135.修改顯示屏(圖12.9)上的箭頭,表示可用滾動鍵I (6-圖 2.1)查詢相關的信號延遲(即:報警信息出現前報警信號必須存在的一段時間間隔,如,3秒). 2.按<<Slct>>(選擇)鍵:屏幕上會出現類似圖12.13參見圖12.10的內容:(<<Max>>即最大值)和實際設置值(<<25>>).溫度Temperature第三行是單位(<<C>>)和實際讀數(<<4>>).4.修改設置值的方法類似于第12.4.1節中所述的步驟F1 F2 F33和步驟4.圖12.9中的例子顯示出:1.按圖12.4中顯示屏上的箭頭后,屏幕上會出現類似第一行是傳感器的名稱(<<Dewpoint>>露點).圖12.12的內容:第二行是參數類型(<<Warn>>即報警).值的類型冷卻水出水溫度.Cool water out 12.4.3 冷卻水出水溫度對于GA55/75水冷型壓縮機組,顯示屏(圖 2.1)的第三行出現向下箭頭I 表示尚有第二個選項可以選擇,即: 冷卻水出水溫度.設置值沒有編制,因為它取決于機器所處的環境溫3和步驟4.度,屏幕上會出現類似圖12.9的內容;9.用<<Menu>>(菜單)鍵和向上的箭頭I 可以返回到露點Dewpoint如圖2.1所示的最初顯示屏第一行是傳感器的名稱(<<Dewpoint>>露點).第二行是參數類型(<<Delay at start>>起動延遲).2.按<<Slct>>(選擇)鍵選中該選項.第三行是單位(<<sec>>秒)和實際讀數(<<255>>).3.對于GA5-45-55CFF 型壓縮機組,高露點的報警8.修改設置值的方法類似于第12.4.1節中所述的步驟以選擇,即:露點溫度.1.按滾動鍵I(6-圖2.1),會出現下列顯示屏:露點Dewpoint F1 F2 F3溫度TemperatureF1 F2 F3圖12.11中的例子顯示出:12.4露點溫度圖12.11對于GA FF 型壓縮機組(帶冷干機),圖12.4中的顯露點Dewpoint示屏第三行出現向下箭頭I 時,表示尚有第二個選項可延遲信號Delay at signal 動鍵(6-圖 2.1)進行修改. 6.修改設置值的方法類似于第12.4.1節中所述的步驟3和步驟4.7.修改顯示屏(圖12.10)上的箭頭I,表示可用滾動鍵I (6-圖 2.1)查詢相起動延遲(即:起動后該報警信號允許被忽略以便使冷干機達到露點溫度);參見圖 12.7中的例子顯示出:露點Dewpoint延遲信號Delay at signal F1 F2 F39.如果有必要修改設置值0秒時,應再按<<Mod>>(修改)前,先參見第18節中的內容,然后在用滾。
MKIV 控制器操作说明停车按钮 启动按钮 显示器 上下滚动键 制表键 通电指示灯 故障报警指示灯 自动控制运行灯 功能键 报警 运行 电源 紧急停车按钮 123456789101112S2 1 2 3 S2 $ 9 8 11 10 7 12 6 91显示屏-键1典型显示图显示器有四行：i前三行：一一显示屏显示传感器的名称和实际的读数。
――测量值的单位和传感器的实际读数。
――关于空压机运行的信息（空压机停机，等等），保养要求（比如油过滤器和空气过滤器）或者是故障信息（比如故障停机）2滚动键(TJ)：这些滚动键标有垂直的箭头，允许滚动显示屏。
——只要在显示屏的最右边的位置上有一个指向下面的箭头，其对应的滚动键就可以用来查阅下面的内容3 表格键( = )：该键标有两个水平箭头，允许操作者选择标有水平箭头的参数。
只有后面跟着指向右面的箭头的参数才可以修改,3 功能键(F1/F2/F3)：——用于查阅或编制设定值,——复位电机过载，故障停机或保养信息，或紧急停机, ——查看电脑控制器收集到的所有参数,――(F1/F2/F3)所对应的功能根据显示的菜单变化而变化，它们的实际功能显示在显示屏的底部，刚好在相应的功能键的上面。
最常用的功能中英文对应如下：Automatically Loaded自动加载Automatic Operation自行运行matically Loaded自动卸载Locally controlled本地控制Remote controlled遥控控制Manual Operation手动运行Manual Unloaded手动卸载Unioad卸载Running hours运行时间Loading hours加载时间Main Screen主显示屏Shutdown故障停机Compressor Outlet压缩机排气口Show More更多Add增加指令用来增加空压机的自动启动/停机(日期)Back返回指令返回到的选择或菜单Cancel取消当设定参数有误时.用来取消已设定的数dleete删除用来删除空压机的自动启动/停机时间Help帮助帮助寻找Atlas Copco的内部地址Limits上下限显示允许设定的上下极限数据Load负载手动操作空压机负载Main screen回到主目录从任一画面回到主目录Menu菜单Modify修改修改设定参数Status Data状态参数Shutdown故障停机Shutdown Warning故障停机报警Motor overload电机过载Running Hours运行时间Program编写输入将新的设定数据编写输入Reset重新设定重新设定计时器及信息,定时器或复位Rtrn回归回归到前一页或前一目录Maximum最大值Shutdown Maximum故障停机最大设置值Reset复位All protection functions are OK 所有保护功能都正常 Protection Function activated 保护功能激活Related protection settings 相关的保护功能设置Element 主机头排气口空气过滤器上的压降 无需保养 需要保养 油过滤器 有关的保养设置值 保养 最大设置值 可编制设置值 信号延迟 定时器没有激活 配置 额外的 找寻调节器的构造模式 寻找关于安装的电脑控制器的信息 列出已输入的开机 / 停机指令（日 /小时） 快速浏览压缩机的运行状态； 选择子菜单或阅读显示屏上显示的选项的详细情况 2 开机作业1 开机前检查事项（1） 检查冷凝循环水压力（2） 检查机器内油位是否正常（橙色为高位，运行绿区为正常，红区为低位需补专用油）有没有油 的跑、冒、滴、漏的现象；（3） 供气管道的手动阀门都在开启状态（4） 机器排污阀门都在关闭状态（5） 过滤器的排污有自动排污阀的阀门应开启（6） 不带自动排污阀的阀门应关闭；（7）电源送到空压机后，检查空压机本身的电脑控制显示器内的状态参数，压力，温度都为正常，与实际相符，没有报警。
